2021 TOYOTA PRIUS PLUG-IN HYBRID Instrukcja obsługi (in Polish)

769
9-1. Dane techniczne
Dane techniczne
i serwisowe (paliwo,
poziom oleju itp.)................770
Informacje dotyczàce
paliwa.................................780
9-2. Ustawienia w∏asne
Funkcje podlegajàce
zmianie ustawieƒ ...............782
9-3. Kalibracja
Funkcje wymagajàce
kalibracji .............................792
9Informacje techniczne
36 Prius Plug_in HV OM47D72E 18/8/20 13:47 Page 769

*1: Samochód nieobcià˝ony.
*
2: WysokoÊç ca∏kowita mo˝e byç ró˝na, zale˝nie od docelowego rynku
sprzeda˝y.
*
3: Wersje wyposa˝one w opony 195/65R15.
*
4: Wersje wyposa˝one w opony 215/45R17.
7709-1. Dane techniczne
Dane techniczne i serwisowe (paliwo, poziom
oleju itp.)
Wymiary i obcià˝enia
D∏ugoÊç ca∏kowita 4645 mm
SzerokoÊç ca∏kowita 1760 mm
WysokoÊç ca∏kowita*
11470 mm*2
1490 mm*2
Rozstaw osi
Rozstaw kó∏*
1
2700 mm
Dopuszczalna masa ca∏kowita pojazdu 1930 kg1530 mm*
3
1510 mm*4Przednich
1540 mm*
3
1520 mm*4Tylnych
Dopuszczalny
nacisk osi1060 kG Przedniej
1020 kG Tylnej
36 Prius Plug_in HV OM47D72E 18/8/20 13:47 Page 770

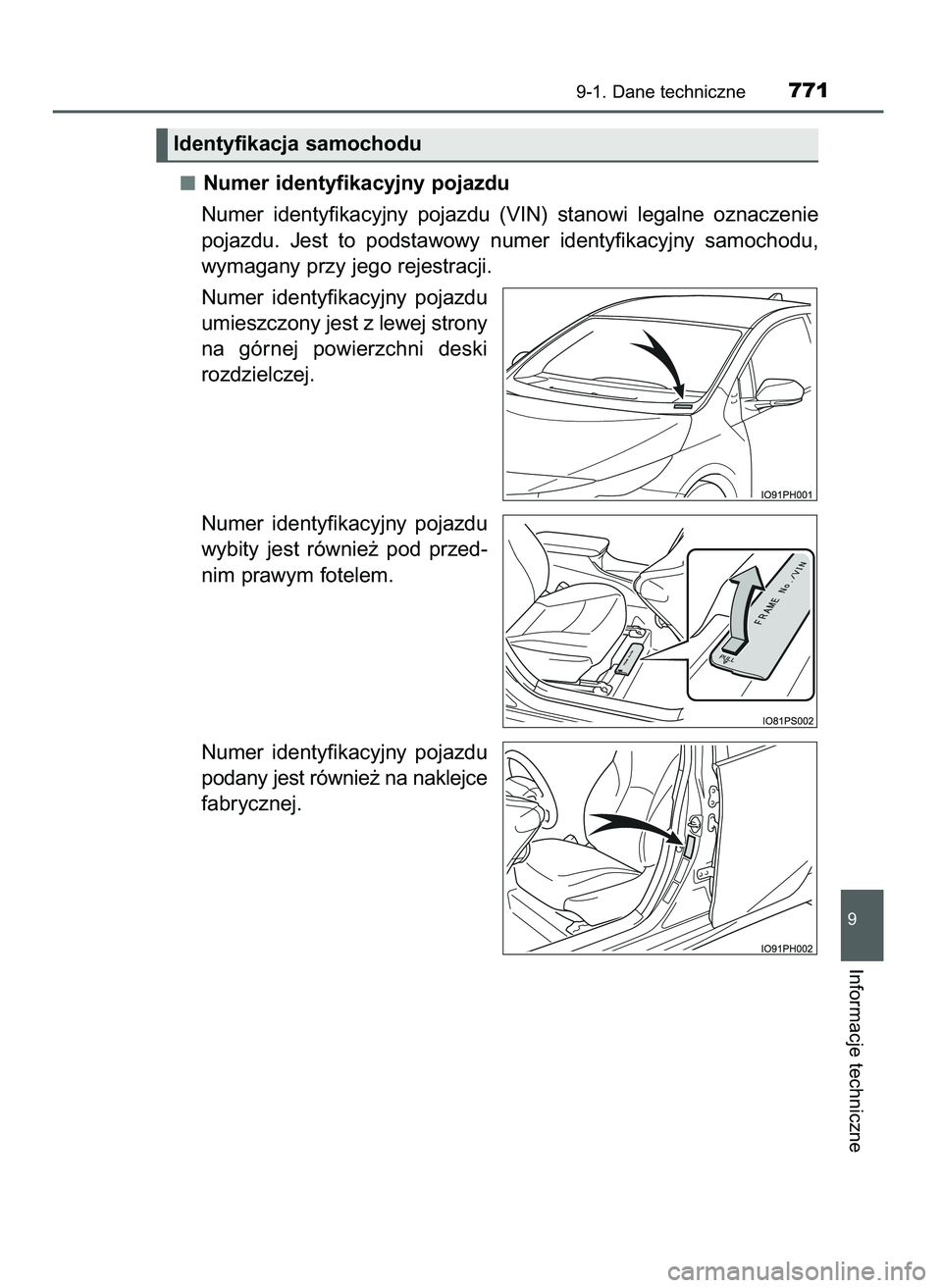

Numer identyfikacyjny pojazdu
Numer identyfikacyjny pojazdu (VIN) stanowi legalne oznaczenie
pojazdu. Jest to podstawowy numer identyfikacyjny samochodu,
wymagany przy jego rejestracji.
Numer identyfikacyjny pojazdu
umieszczony jest z lewej strony
na górnej powierzchni deski
rozdzielczej.
Numer identyfikacyjny pojazdu
wybity jest równie˝ pod przed-
nim prawym fotelem.
Numer identyfikacyjny pojazdu
podany jest równie˝ na naklejce
fabrycznej.
9-1. Dane techniczne771
9
Informacje techniczne
Identyfikacja samochodu
36 Prius Plug_in HV OM47D72E 18/8/20 13:47 Page 771

Numer silnika
Numer silnika wybity jest na
bloku silnikowym w miejscu po-
kazanym na ilustracji.
7729-1. Dane techniczne
Silnik
Paliwo
Model 2ZR-FXE
Ârednica i skok t∏oka80,5 x 88,3 mm
PojemnoÊç
1798 cm
3
Ty p4-cylindrowy, rz´dowy, 4-suwowy, o zap∏onie
iskrowym
Luzy zaworowe
Automatyczna regulacja
Rodzaj paliwaJe˝eli na stacji paliw znajdujà si´ poni˝sze
oznaczenia typów paliwa, nale˝y stosowaç
wy∏àcznie paliwo oznaczone jednym z nich.
Na obszarze Unii Europejskiej:
Wy∏àcznie benzyna bezo∏owiowa zgodna
z europejskim standardem EN228
Poza obszarem Unii Europejskiej:
Wy∏àcznie benzyna bezo∏owiowa
Liczba oktanowa Co najmniej 95
PojemnoÊç zbiornika paliwa
(przybli˝ona)43 L
36 Prius Plug_in HV OM47D72E 18/8/20 13:47 Page 772

óGenerator/silnik trakcyjny
óSilnik trakcyjny
Obj´toÊç oleju (podczas wymiany – przybli˝ona*)
*: Obj´toÊç oleju jest przybli˝onà war toÊcià potrzebnà do wymiany. Zatrzymaç
samochód w bezpiecznym miejscu, na twardym, p∏askim pod∏o˝u. Poziom
oleju nale˝y sprawdzaç miarkà po wczeÊniejszym rozgrzaniu i wy∏àczeniu
hybrydowego uk∏adu nap´dowego, i odczekaniu ponad 5 minut.
9-1. Dane techniczne773
9
Informacje techniczne

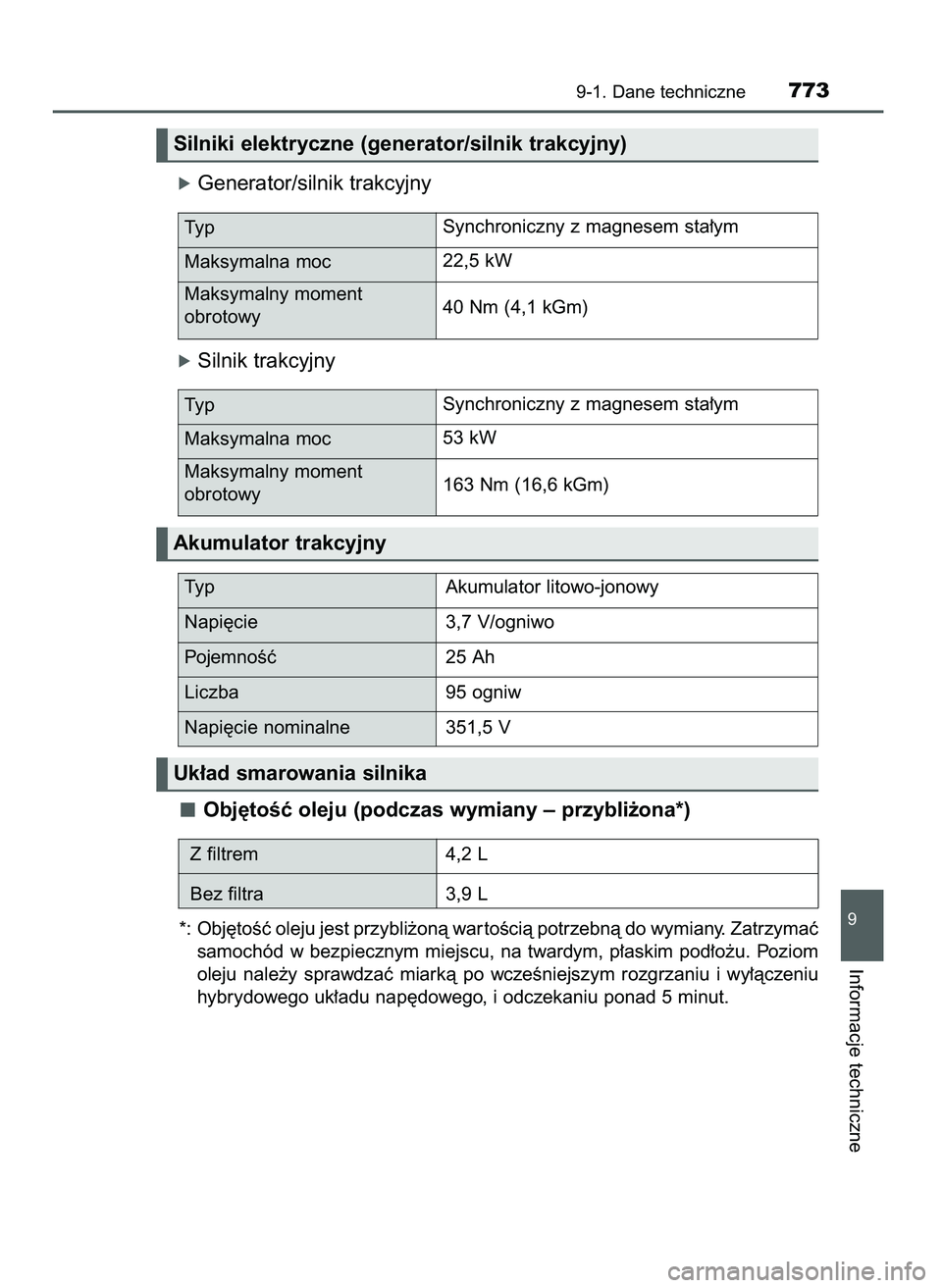

Silniki elektryczne (generator/silnik trakcyjny)
Ty pSynchroniczny z magnesem sta∏ym
Akumulator trakcyjny
Typ Akumulator litowo-jonowy
Napi´cie 3,7 V/ogniwo
PojemnoÊç 25 Ah
Liczba 95 ogniw
Napi´cie nominalne 351,5 V Maksymalna moc22,5 kW
Maksymalny moment
obrotowy40 Nm (4,1 kGm)
Ty pSynchroniczny z magnesem sta∏ym
Maksymalna moc53 kW
Maksymalny moment
obrotowy163 Nm (16,6 kGm)
Uk∏ad smarowania silnika
Z filtrem 4,2 L
Bez filtra 3,9 L
36 Prius Plug_in HV OM47D72E 18/8/20 13:47 Page 773

Dobór oleju silnikowego
Silnik samochodu jest fabrycznie nape∏niony olejem „Toyota Genuine
Motor Oil”. Zalecane jest stosowanie oleju silnikowego „Toyota Genu-
ine Motor Oil”. Dopuszczalne jest stosowanie odpowiedniej jakoÊci
oleju silnikowego innej marki.
Gatunek oleju:
0W-16:
Olej wielosezonowy API ze specyfikacjà SN „Resource-Conse-
rving” lub SN PLUS „Resource-Conserving”
0W-20 lub 5W-30:
ACEA A5/B5 lub A5/B5 i A1/B1 lub olej wielosezonowy API ze
specyfikacjà SL „Energy-Conserving”, SM „Energy-Conserving”, SN
„Resource-Conserving”, SN PLUS „Resource-Conserving” lub olej
wielosezonowy z cer tyfikatem ILSAC
Zalecana lepkoÊç oleju (SAE):
Silnik samochodu jest fabrycz-
nie nape∏niony olejem o lepko-
Êci SAE 0W-16, zapewniajà-
cym najni˝sze zu˝ycie paliwa
i dobre w∏asnoÊci rozruchowe
w niskich temperaturach.
Je˝eli olej SAE 0W-16 nie jest
dost´pny, mo˝na zastosowaç
olej SAE 0W-20. Jednak pod-
czas kolejnej wymiany oleju sil-
nikowego powinien zostaç za-
stàpiony olejem SAE 0W-16.
7749-1. Dane techniczne
Przewidywany zakres temperatur otoczenia
w okresie do nast´pnej wymiany oleju.
Zalecana
36 Prius Plug_in HV OM47D72E 18/8/20 13:47 Page 774

LepkoÊç oleju (0W-16 wyjaÊniona jest jako przyk∏ad):
• Oznaczenie lepkoÊci 0W w oznaczeniu 0W-16 okreÊla cech´ ole-
ju determinujàcà ∏atwoÊç niskotemperaturowego rozruchu silnika.
Olej z ni˝szym oznaczeniem liczbowym przed literà W zapewnia
lepsze w∏asnoÊci rozruchowe w niskich temperaturach.
• Liczba 16 w oznaczeniu 0W-16 odnosi si´ do lepkoÊci wysokotem-
peraturowej. Olej z wy˝szym oznaczeniem liczbowym wykazuje
wi´kszà stabilnoÊç w∏asnoÊci w wysokich temperaturach i jest od-
powiedni do jazdy z du˝ymi pr´dkoÊciami lub maksymalnym ob-
cià˝eniem.
Oznakowania na opakowaniach olejów silnikowych:
Na opakowaniach niektórych olejów silnikowych umieszczany jest
jeden lub oba rodzaje zastrze˝onych znaków API, pomagajàc wy-
braç odpowiedni produkt.
Symbol klasy jakoÊci wed∏ug
API
Górna cz´Êç: Napis „API SE-
RVICE SN” Êwiadczy o ozna-
czeniu klasy jakoÊci wed∏ug
Amerykaƒskiego Instytutu Naf-
ty (API).
Ârodkowa cz´Êç: Napis „SAE
0W-16” oznacza klas´ lepko-
Êci wed∏ug SAE.
Dolna cz´Êç: Napis „Resource-Conserving” oznacza, ˝e olej ma w∏a-
ÊciwoÊci obni˝ajàce zu˝ycie paliwa i niezagra˝ajàce Êrodowisku natu-
ralnemu.
Znak cer tyfikatu ILSAC
Znak cer tyfikatu Mi´dzynarodowego Komitetu Normowania i Atestacji
Ârodków Smarnych (ILSAC) znajduje si´ na przedniej stronie pojemnika
z olejem.
9-1. Dane techniczne775
9
Informacje techniczne
36 Prius Plug_in HV OM47D72E 18/8/20 13:47 Page 775

*: Obj´toÊç p∏ynu ch∏odzàcego jest przybli˝onà war toÊcià potrzebnà do wy-
miany.
W razie koniecznoÊci wymiany p∏ynu ch∏odzàcego nale˝y zwróciç si´ do au-
toryzowanej stacji obs∏ugi Toyoty lub innego specjalistycznego warsztatu.
7769-1. Dane techniczne
Uk∏ad ch∏odzenia
Uk∏ad zap∏onowy (Êwiece zap∏onowe)
PojemnoÊç*
Rodzaj p∏ynu
ch∏odzàcegoSilnik
spalinowy6,2 L
Sterownik
mocy1,5 L
Nale˝y stosowaç jeden z wyszczególnionych po-
ni˝ej:
• „Toyota Super Long Life Coolant”
• Podobnej jakoÊci niskokrzepnàcy roztwór na
bazie glikolu etylenowego, niezawierajàcy
krzemianów, amin, azotynów ani boranów i wy-
twarzany z wykorzystaniem technologii wysoce
trwa∏ych hybrydowych kwasów organicznych.
Uk∏adu ch∏odzenia nie wolno nape∏niaç samà
wodà.
Producent DENSO FC16HR-CY9
Odst´p elektrod 0,9 mm
Âwiece zap∏onowe z elektrodà irydowà
Mo˝na u˝ywaç wy∏àcznie Êwiec zap∏onowych z elektrodà irydowà. Nie wolno
regulowaç odst´pu elektrod.
36 Prius Plug_in HV OM47D72E 18/8/20 13:47 Page 776
