2021 PEUGEOT PARTNER Manual del propietario (in Spanish)

47
Ergonomía y Confort
3Antes de realizar estas maniobras,
compruebe que nada ni nadie obstruye los
elementos móviles y sus bloqueos.
Posición plegada

► Levante la manivela amarilla de la base del asiento para desbloquear y levantar el conjunto
hasta la posición plegada (asiento levantado
contra el respaldo) y hasta que se bloquee.
Esta posición le permite transportar cargas altas
en el interior de la cabina.
Para volver a colocar el asiento, empuje la
manivela amarilla de debajo del asiento y baje el
conjunto hasta que el asiento se bloquee en su
posición en el suelo.
No ponga la mano debajo del cojín del
asiento para guiarlo hacia abajo o hacia
arriba, puesto que los dedos podrían quedar
atrapados.
Coloque la mano delante del cojín del
asiento.
Antes de realizar estas manipulaciones,
compruebe que nada ni nadie obstruye los
elementos móviles y sus bloqueos.
Banqueta trasera

Por razones de seguridad, el ajuste de
los asientos solo debe realizarse con el
vehículo parado.
Abatimiento de los respaldos
En primer lugar:► Baje los reposacabezas de los respaldos.► Si es necesario, desplace hacia delante los asientos delanteros.► Compruebe que nada ni nadie interfiera en el abatimiento de los respaldos (ropa, equipaje,
etc.).
► Compruebe que los cinturones de seguridad laterales estén correctamente colocados a lo
largo de los respaldos.
El abatimiento del respaldo va
acompañado de una ligera bajada del
cojín de asiento correspondiente.
Cuando el respaldo está desbloqueado,
puede verse el testigo rojo de las
empuñaduras de desbloqueo de los asientos
laterales.


► Gire la manecilla 1 para desbloquear el
respaldo.
► Lleve el respaldo hacia abajo hasta la posición horizontal.
Colocación de los respaldos
en su posición original
Compruebe previamente que los
cinturones de seguridad laterales estén
correctamente colocados verticalmente al
lado de las anillas de bloqueo de los
respaldos.
► Enderece el respaldo y empújelo firmemente para activar su sistema de bloqueo de los
respaldos.

48
Ergonomía y Confort
Para evitar el riesgo de bloqueo de los pedales:– Utilice exclusivamente alfombrillas adaptadas a las fijaciones de las que dispone
el vehículo; su uso es obligatorio.
– Nunca superponga varias alfombrillas.El uso de alfombrillas no autorizadas por
PEUGEOT puede obstaculizar el acceso a
los pedales y entorpecer el funcionamiento
del programador/limitador de velocidad.
Las alfombrillas autorizadas están provistas
de dos fijaciones situadas bajo el asiento.
Bandeja superior

Este compartimento, situado por encima de
los parasoles, puede utilizarse para almacenar
diferentes objetos.

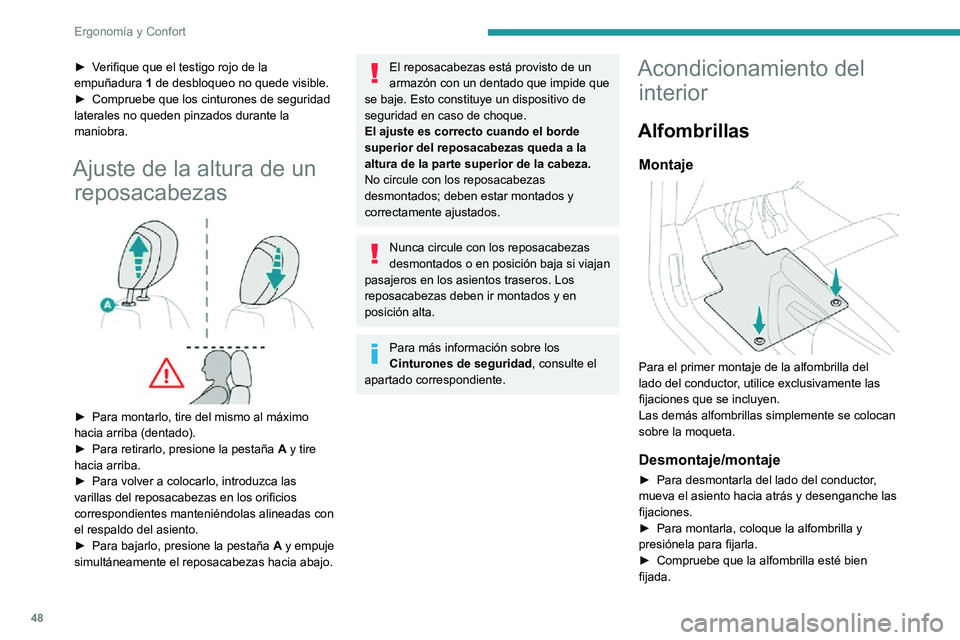

► Verifique que el testigo rojo de la empuñadura 1 de desbloqueo no quede visible.► Compruebe que los cinturones de seguridad laterales no queden pinzados durante la
maniobra.
Ajuste de la altura de un
reposacabezas


► Para montarlo, tire del mismo al máximo hacia arriba (dentado).► Para retirarlo, presione la pestaña A y tire
hacia arriba.
► Para volver a colocarlo, introduzca las varillas del reposacabezas en los orificios
correspondientes manteniéndolas alineadas con
el respaldo del asiento.
► Para bajarlo, presione la pestaña A y empuje
simultáneamente el reposacabezas hacia abajo.
El reposacabezas está provisto de un
armazón con un dentado que impide que
se baje. Esto constituye un dispositivo de
seguridad en caso de choque.
El ajuste es correcto cuando el borde
superior del reposacabezas queda a la
altura de la parte superior de la cabeza.
No circule con los reposacabezas
desmontados; deben estar montados y
correctamente ajustados.
Nunca circule con los reposacabezas
desmontados o en posición baja si viajan
pasajeros en los asientos traseros. Los
reposacabezas deben ir montados y en
posición alta.
Para más información sobre los
Cinturones de seguridad , consulte el
apartado correspondiente.
Acondicionamiento del interior
Alfombrillas
Montaje

Para el primer montaje de la alfombrilla del
lado del conductor, utilice exclusivamente las
fijaciones que se incluyen.
Las demás alfombrillas simplemente se colocan
sobre la moqueta.
Desmontaje/montaje
► Para desmontarla del lado del conductor , mueva el asiento hacia atrás y desenganche las
fijaciones.
► Para montarla, coloque la alfombrilla y
presiónela para fijarla.► Compruebe que la alfombrilla esté bien fijada.

49
Ergonomía y Confort
3Para evitar el riesgo de bloqueo de los
pedales:
– Utilice exclusivamente alfombrillas adaptadas a las fijaciones de las que dispone
el vehículo; su uso es obligatorio.
– Nunca superponga varias alfombrillas.El uso de alfombrillas no autorizadas por
PEUGEOT puede obstaculizar el acceso a
los pedales y entorpecer el funcionamiento
del programador/limitador de velocidad.
Las alfombrillas autorizadas están provistas
de dos fijaciones situadas bajo el asiento.
Bandeja superior

Este compartimento, situado por encima de
los parasoles, puede utilizarse para almacenar
diferentes objetos.

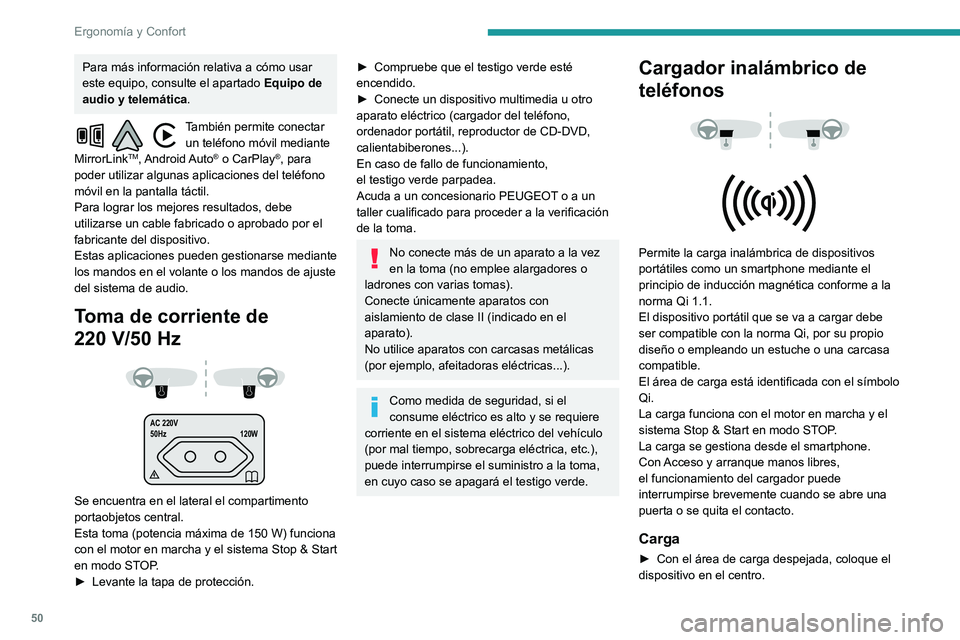

Toma(s) auxiliar(es) de 12 V

► Conecte un accesorio de 12 V (con una potencia nominal máxima de 120 W) utilizando un adaptador adecuado.
Si no se respeta el amperaje máximo, el
accesorio podría dañarse.
La conexión de un dispositivo eléctrico
no autorizado por PEUGEOT, como un
cargador USB, puede provocar interferencias
en el funcionamiento de los sistemas
eléctricos del vehículo, como una mala
recepción de la señal telefónica o una
perturbación de la imagen en las pantallas.
Puerto USB

El puerto puede utilizarse para cargar un
dispositivo portátil.
También permite reproducir los archivos de
audio enviados a su sistema de audio a través
de los altavoces del vehículo.
El
Cuando se utiliza la toma USB, el
dispositivo portátil se carga
automáticamente.
Aparece un mensaje si el consumo del
dispositivo portátil es superior al amperaje
suministrado por el vehículo.

50
Ergonomía y Confort

Al detectarse un dispositivo portátil se enciende
en verde el testigo del cargador. Permanece
encendido durante el tiempo de carga de la
batería del dispositivo.
El sistema no está diseñado para cargar
varios dispositivos a la vez.


No deposite ningún objeto metálico
(monedas, mando a distancia del
vehículo, etc.) en el área de carga mientras
se esté cargando un dispositivo debido al
riesgo de sobrecalentamiento o de
interrupción del proceso de carga.
Comprobación de funcionamiento
El estado del testigo permite supervisar el
funcionamiento del cargador.
Luz del testigo
de estado Significado
Desactivado Motor apagado.
No se ha detectado
ningún dispositivo
compatible.
Carga finalizada.
Para m

51
Ergonomía y Confort
3

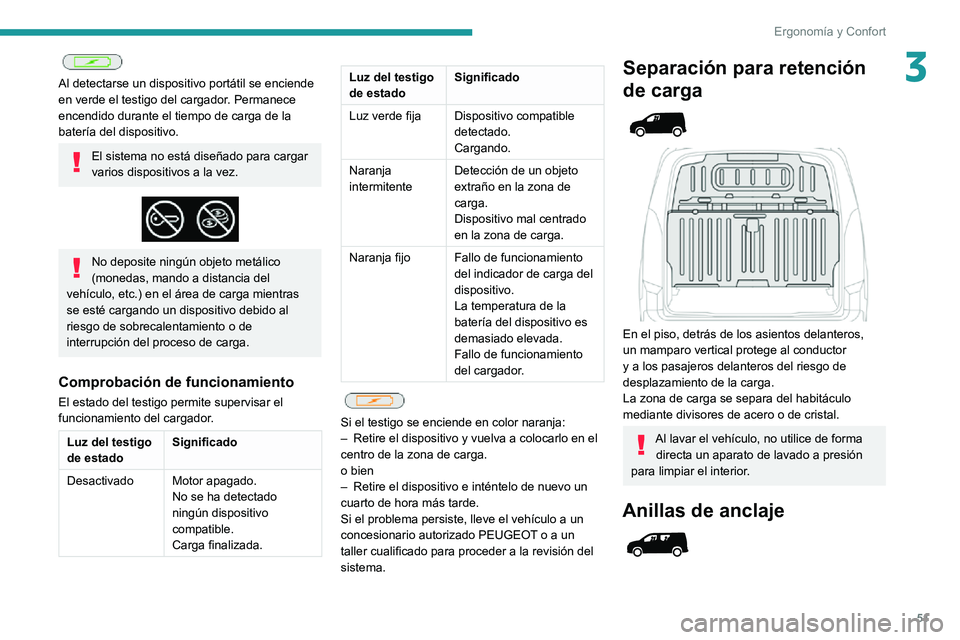

Al detectarse un dispositivo portátil se enciende
en verde el testigo del cargador. Permanece
encendido durante el tiempo de carga de la
batería del dispositivo.
El sistema no está diseñado para cargar
varios dispositivos a la vez.


No deposite ningún objeto metálico
(monedas, mando a distancia del
vehículo, etc.) en el área de carga mientras
se esté cargando un dispositivo debido al
riesgo de sobrecalentamiento o de
interrupción del proceso de carga.
Comprobación de funcionamiento
El estado del testigo permite supervisar el
funcionamiento del cargador.
Luz del testigo
de estado Significado
Desactivado Motor apagado.
No se ha detectado
ningún dispositivo
compatible.
Carga finalizada.
Luz del testigo
de estadoSignificado
Luz verde fija Dispositivo compatible
detectado.
Cargando.
Naranja
intermitente Detección de un objeto
extraño en la zona de
carga.
Dispositivo mal centrado
en la zona de carga.
Naranja fijo Fallo de funcionamiento
del indicador de carga del
dispositivo.
La temperatura de la
batería del dispositivo es
demasiado elevada.
Fallo de funcionamiento
del cargador.


Si el testigo se enciende en color naranja:– Retire el dispositivo y vuelva a colocarlo en el centro de la zona de carga.
o bien
– Retire el dispositivo e inténtelo de nuevo un cuarto de hora más tarde.
Si el problema persiste, lleve el vehículo a un
concesionario autorizado PEUGEOT o a un
taller cualificado para proceder a la revisión del
sistema.
Separación para retención
de carga



En el piso, detrás de los asientos delanteros,
un mamparo vertical protege al conductor
y a los pasajeros delanteros del riesgo de
desplazamiento de la carga.
La zona de carga se separa del habitáculo
mediante divisores de acero o de cristal.
Al lavar el vehículo, no utilice de forma
directa un aparato de lavado a presión
para limpiar el interior.
Anillas de anclaje

52
Ergonomía y Confort

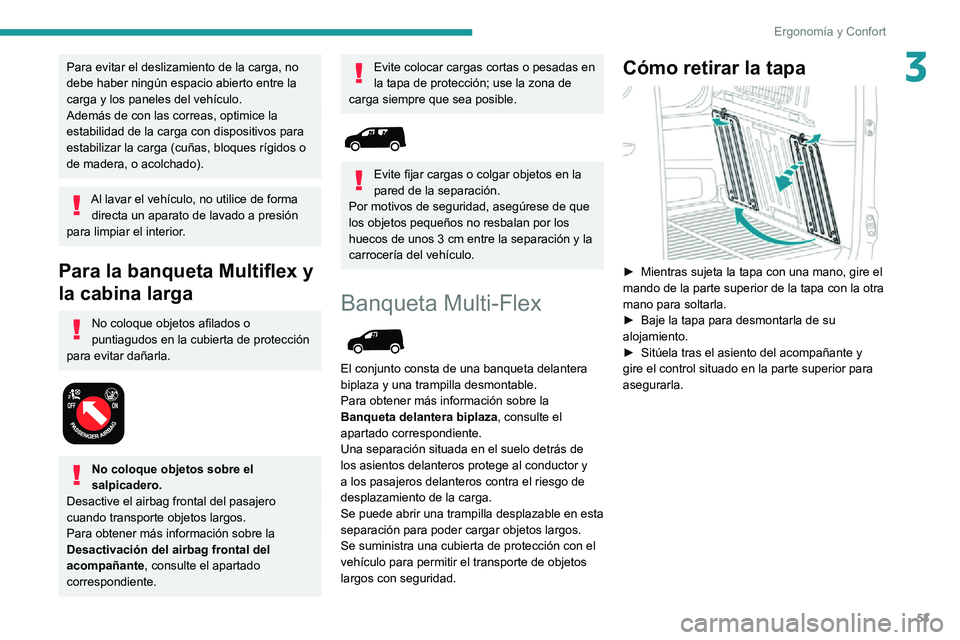

Para evitar el deslizamiento de la carga, no debe haber ningún espacio abierto entre la
carga y los paneles del vehículo.
Además de con las correas, optimice la
estabilidad de la carga con dispositivos para
estabilizar la carga (cuñas, bloques rígidos o
de madera, o acolchado).
Al lavar el vehículo, no utilice de forma directa un aparato de lavado a presión
para limpiar el interior.
Para la banqueta Multiflex y
la cabina larga
No coloque objetos afilados o
puntiagudos en la cubierta de protección
para evitar dañarla.


No coloque objetos sobre el
salpicadero.
Desactive el airbag frontal del pasajero
cuando transporte objetos largos.
Para obtener más información sobre la
Desactivación del airbag frontal del
acompañante, consulte el apartado
correspondiente.

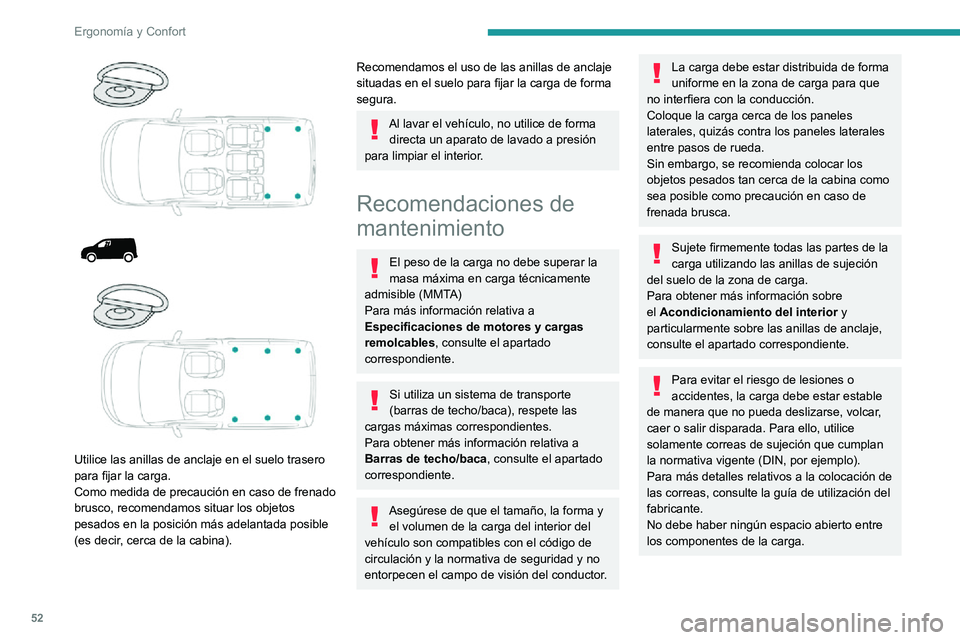

Utilice las anillas de anclaje en el suelo trasero
para fijar la carga.
Como medida de precaución en caso de frenado
brusco, recomendamos situar los objetos
pesados en la posición más adelantada posible
(es decir, cerca de la cabina).
Recomendamos el uso de las anillas de anclaje
situadas en el suelo para fijar la carga de forma
segura.
Al lavar el vehículo, no utilice de forma directa un aparato de lavado a presión
para limpiar el interior.
Recomendaciones de
mantenimiento
El peso de la carga no debe superar la
masa máxima en carga técnicamente
admisible (MMTA)
Para más información relativa a
Especificaciones de motores y cargas
remolcables, consulte el apartado
correspondiente.
Si utiliza un sistema de transporte
(barras de techo/baca), respete las
cargas máximas correspondientes.
Para obtener más información relativa a
Barras de techo/baca , consulte el apartado
correspondiente.
Asegúrese de que el tamaño, la forma y el volumen de la carga del interior del
vehículo son compatibles con el código de
circulación y la normativa de seguridad y no
entorpecen el campo de visión del conductor.
La carga debe estar distribuida de forma
uniforme en la zona de carga para que
no interfiera con la conducción.
Coloque la carga cerca de los paneles
laterales, quizás contra los paneles laterales
entre pasos de rueda.
Sin embargo, se recomienda colocar los
objetos pesados tan cerca de la cabina como
sea posible como precaución en caso de
frenada brusca.
Sujete firmemente todas las partes de la
carga utilizando las anillas de sujeción
del suelo de la zona de carga.
Para obtener más información sobre
el Acondicionamiento del interior y
particularmente sobre las anillas de anclaje,
consulte el apartado correspondiente.
Para evitar el riesgo de lesiones o
accidentes, la carga debe estar estable
de manera que no pueda deslizarse, volcar,
caer o salir disparada. Para ello, utilice
solamente correas de sujeción que cumplan
la normativa vigente (DIN, por ejemplo).
Para más detalles relativos a la colocación de
las correas, consulte la guía de utilización del
fabricante.
No debe haber ningún espacio abierto entre
los componentes de la carga.

53
Ergonomía y Confort
3Para evitar el deslizamiento de la carga, no
debe haber ningún espacio abierto entre la
carga y los paneles del vehículo.
Además de con las correas, optimice la
estabilidad de la carga con dispositivos para
estabilizar la carga (cuñas, bloques rígidos o
de madera, o acolchado).
Al lavar el vehículo, no utilice de forma directa un aparato de lavado a presión
para limpiar el interior.
Para la banqueta Multiflex y
la cabina larga
No coloque objetos afilados o
puntiagudos en la cubierta de protección
para evitar dañarla.


No coloque objetos sobre el
salpicadero.
Desactive el airbag frontal del pasajero
cuando transporte objetos largos.
Para obtener más información sobre la
Desactivación del airbag frontal del
acompañante, consulte el apartado
correspondiente.
Evite colocar cargas cortas o pesadas en
la tapa de protección; use la zona de
carga siempre que sea posible.


Evite fijar cargas o colgar objetos en la
pared de la separación.
Por motivos de seguridad, asegúrese de que
los objetos pequeños no resbalan por los
huecos de unos 3 cm entre la separación y la carrocería del vehículo.
Banqueta Multi-Flex

El conjunto consta de una banqueta delantera
biplaza y una trampilla desmontable.
Para obtener más información sobre la
Banqueta delantera biplaza, consulte el
apartado correspondiente.
Una separación situada en el suelo detrás de
los asientos delanteros protege al conductor y
a los pasajeros delanteros contra el riesgo de
desplazamiento de la carga.
Se puede abrir una trampilla desplazable en esta
separación para poder cargar objetos largos.
Se suministra una cubierta de protección con el
vehículo para permitir el transporte de objetos
largos con seguridad.
Cómo retirar la tapa

► Mientras sujeta la tapa con una mano, gire el mando de la parte superior de la tapa con la otra
mano para soltarla.
► Baje la tapa para desmontarla de su alojamiento.► Sitúela tras el asiento del acompañante y gire el control situado en la parte superior para
asegurarla.

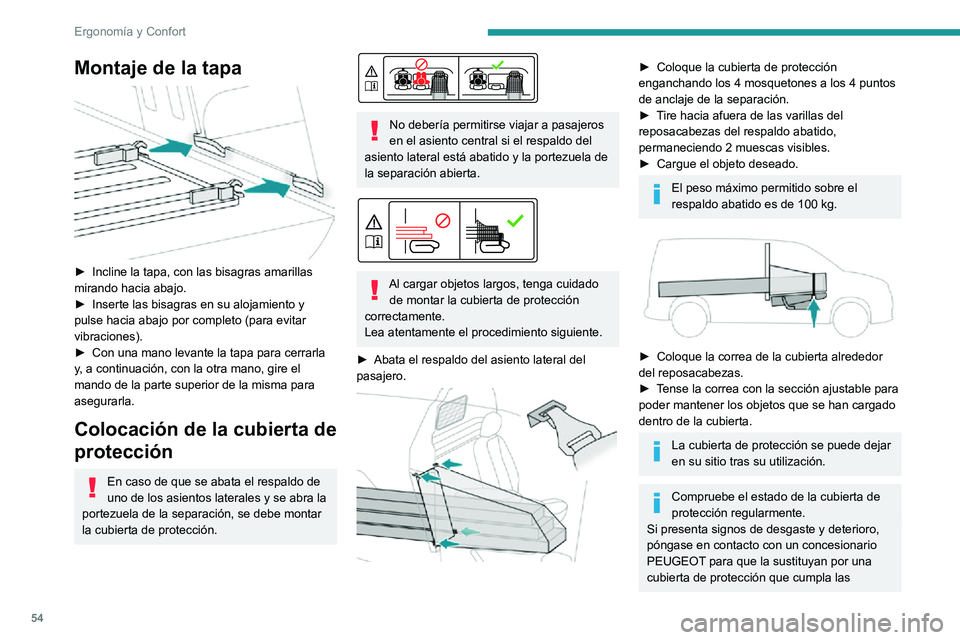

54
Ergonomía y Confort
especificaciones exigidas por PEUGEOT para su vehículo.
Cabina larga


Una separación móvil que puede situarse detrás
de los asientos de la primera o segunda fila
protege al conductor y a los pasajeros contra los
riesgos de desplazamiento de la carga.
Se puede abrir una trampilla en la separación
que permita transportar objetos largos.
Montaje de la tapa

► Incline la tapa, con las bisagras amarillas mirando hacia abajo.► Inserte las bisagras en su alojamiento y pulse hacia abajo por completo (para evitar
vibraciones).
► Con una mano levante la tapa para cerrarla y, a continuación, con la otra mano, gire el
mando de la parte superior de la misma para
asegurarla.
Colocación de la cubierta de
protección
En caso de que se abata el respaldo de
uno de los asientos laterales y se abra la
portezuela de la separación, se debe montar
la cubierta de protección.


No debería permitirse viajar a pasajeros
en el asiento central si el respaldo del
asiento lateral está abatido y la portezuela de
la separación abierta.


Al cargar objetos largos, tenga cuidado de montar la cubierta de protección
correctamente.
Lea atentamente el procedimiento siguiente.
► Abata el respaldo del asiento lateral del pasajero.

► Coloque la cubierta de protección enganchando los 4 mosquetones a los 4 puntos
de anclaje de la separación.
► Tire hacia afuera de las varillas del reposacabezas del respaldo abatido,
permaneciendo 2 muescas visibles.
► Cargue el objeto deseado.
El peso máximo permitido sobre el respaldo abatido es de 100 kg.


► Coloque la correa de la cubierta alrededor del reposacabezas.► Tense la correa con la sección ajustable para poder mantener los objetos que se han cargado
dentro de la cubierta.
La cubierta de protección se puede dejar
en su sitio tras su utilización.
Compruebe el estado de la cubierta de
protección regularmente.
Si presenta signos de desgaste y deterioro,
póngase en contacto con un concesionario
PEUGEOT para que la sustituyan por una
cubierta de protección que cumpla las
