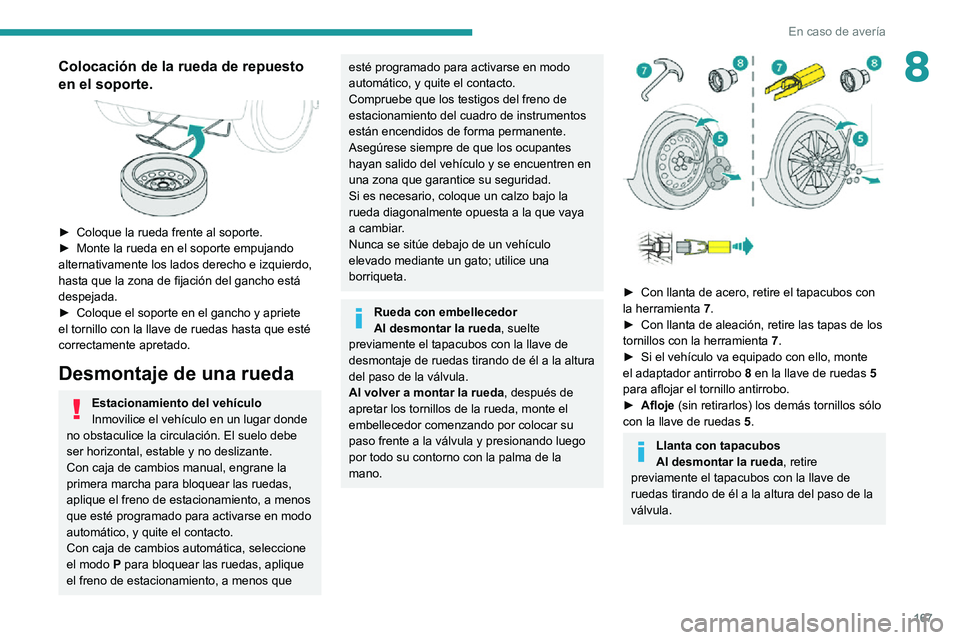

167
En caso de avería
8Colocación de la rueda de repuesto
en el soporte.


► Coloque la rueda frente al soporte.► Monte la rueda en el soporte empujando alternativamente los lados derecho e izquierdo,
hasta que la zona de fijación del gancho está
despejada.
► Coloque el soporte en el gancho y apriete el tornillo con la llave de ruedas hasta que esté
correctamente apretado.
Desmontaje de una rueda
Estacionamiento del vehículo
Inmovilice el vehículo en un lugar donde
no obstaculice la circulación. El suelo debe
ser horizontal, estable y no deslizante.
Con caja de cambios manual, engrane la
primera marcha para bloquear las ruedas,
aplique el freno de estacionamiento, a menos
que esté programado para activarse en modo
automático, y quite el contacto.
Con caja de cambios automática, seleccione
el modo P para bloquear las ruedas, aplique
el freno de estacionamiento, a menos que
esté programado para activarse en modo
automático, y quite el contacto.
Compruebe que los testigos del freno de
estacionamiento del cuadro de instrumentos
están encendidos de forma permanente.
Asegúrese siempre de que los ocupantes
hayan salido del vehículo y se encuentren en
una zona que garantice su seguridad.
Si es necesario, coloque un calzo bajo la
rueda diagonalmente opuesta a la que vaya
a cambiar.
Nunca se sitúe debajo de un vehículo
elevado mediante un gato; utilice una
borriqueta.
Rueda con embellecedor
Al desmontar la rueda, suelte
previamente el tapacubos con la llave de
desmontaje de ruedas tirando de él a la altura
del paso de la válvula.
Al volver a montar la rueda, después de
apretar los tornillos de la rueda, monte el
embellecedor comenzando por colocar su
paso frente a la válvula y presionando luego
por todo su contorno con la palma de la
mano.


► Con llanta de acero, retire el tapacubos con la herramienta 7.► Con llanta de aleación, retire las tapas de los tornillos con la herramienta 7.► Si el vehículo va equipado con ello, monte el adaptador antirrobo 8 en la llave de ruedas 5
para aflojar el tornillo antirrobo.
► Afloje (sin retirarlos) los demás tornillos sólo
con la llave de ruedas 5.
Llanta con tapacubos
Al desmontar la rueda, retire
previamente el tapacubos con la llave de
ruedas tirando de él a la altura del paso de la
válvula.

168
En caso de avería

► Coloque la base del gato sobre el suelo y asegúrese de que está justamente debajo de
los puntos de elevación A o B previstos en los
bajos, el más cercano a la rueda que se va a
cambiar.




► Despliegue el gato 6 hasta que la parte
superior entre en contacto con el punto de
elevación A o B que se vaya a utilizar; la
superficie de contacto A o B del vehículo debe
encajar correctamente en el centro de la parte
superior del gato.
► Eleve el vehículo hasta dejar suficiente espacio entre la rueda y el suelo para poder
montar fácilmente la rueda de repuesto (no
pinchada).
¡Riesgo de lesiones!
Asegúrese de que el gato está colocado
de forma estable. Sobre suelo deslizante
o blando, el gato podría desplazarse o
hundirse.
Compruebe que el gato está estrictamente
colocado en uno de los puntos de elevación
A o B bajo el vehículo, asegurándose de que
la superficie de contacto del vehículo esté
correctamente centrada en la parte superior
del gato. En caso contrario, podría causar
daños al vehículo, al gato o a ambos.


► Retire los tornillos y guárdelos en un lugar limpio.► Desmonte la rueda.
Montaje de una rueda

► Coloque la rueda en el cubo de la rueda.► Apriete los tornillos al máximo con la mano.► Efectúe un apriete previo del tornillo antirrobo con la llave de desmontaje de la rueda 5
equipada con el adaptador antirrobo 8.
► Efectúe un apriete previo de los demás tornillos utilizando solo la llave de desmontaje de
la rueda 5.
► Baje el vehículo de nuevo completamente.► Pliegue el gato 6 y retírelo.

► Si su vehículo va equipado con ello, apriete el tornillo antirrobo con la llave de desmontaje de
la rueda 5 equipada con el adaptador antirrobo
8.
► Apriete los demás tornillos utilizando solo la llave de desmontaje de la rueda 5.► Guarde las herramientas.

169
En caso de avería
8► Efectúe un apriete previo de los demás tornillos utilizando solo la llave de desmontaje de
la rueda 5.
► Baje el vehículo de nuevo completamente.► Pliegue el gato 6 y retírelo.

► Si su vehículo va equipado con ello, apriete el tornillo antirrobo con la llave de desmontaje de
la rueda 5 equipada con el adaptador antirrobo
8.
► Apriete los demás tornillos utilizando solo la llave de desmontaje de la rueda 5.► Guarde las herramientas.

Montaje de una rueda de repuesto de
acero o de tipo "temporal"
Si el vehículo está equipado con llantas de
aleación, las arandelas no entran en contacto
con la llanta de repuesto de acero o de tipo
"temporal". La sujeción de la rueda está
garantizada por el apoyo cónico de cada
tornillo.
Después de cambiar una rueda
Guarde correctamente la rueda pinchada
en el soporte.
Acuda a la red PEUGEOT o a un taller
cualificado lo antes posible.
Haga examinar la rueda pinchada. Después
de la inspección, el técnico le indicará si el
neumático se puede reparar o si se debe
sustituir.
Algunas funciones de ayuda a la conducción deberán estar desactivadas,
como p. ej., Active Safety Brake.
Si el vehículo va equipado con un
sistema de detección de inflado
insuficiente, controle la presión de los
neumáticos y reinicie el sistema.
Para más información relativa a la Detección
de inflado insuficiente , consulte el apartado
correspondiente.
Rueda con tapacubos
Después de montar la rueda, monte
el tapacubos colocando la muesca frente
a la válvula y, a continuación, presione el
contorno con la palma de la mano.


La presión de inflado de los neumáticos
está indicada en esta etiqueta.
Cambio de una bombilla
Con determinadas condiciones
meteorológicas (bajas temperaturas,
humedad), es normal la aparición de vaho en
la cara interior del cristal de los faros y de las
luces traseras, que desaparecerá unos
minutos después de encender las luces.
Los faros van equipados con cristales de
policarbonato cubiertos con un barniz
protector:
► No los limpie con un paño seco o
abrasivo, ni con productos detergentes o
disolventes.
► Utilice una esponja, agua y jabón o un producto con pH neutro.► Si utiliza el lavado a alta presión en manchas persistentes, no dirija la manguera

170
En caso de avería
directamente hacia las luces ni hacia su
contorno de manera prolongada. De este
modo, evitará que se deterioren el barniz
protector y la junta de estanqueidad.
El cambio de las bombillas debe
efectuarse con el contacto quitado
cuando los faros lleven apagados unos
minutos (riesgo de quemaduras graves).
No toque la bombilla directamente con los
dedos: utilice paños que no desprendan
pelusa.
Es esencial utilizar únicamente bombillas de
tipo antiultravioleta (UV), de forma que no se
dañen los faros.
Sustituya siempre una bombilla defectuosa
por una bombilla nueva con la misma
referencia y las mismas características.
Apertura del capó/acceso a bonbillas
Con el motor caliente, tenga cuidado,
puesto que existe el riesgo de quemaduras.
Tenga cuidado con los objetos o la ropa que
pueden quedar atrapados en las aspas del
ventilador de refrigeración, ya que existe el
riesgo de estrangulamiento.
Lámparas halógenas (Hx)
Para asegurar una buena iluminación de
calidad, compruebe que la bombilla quede
correctamente colocada en su alojamiento.
Después de cambiar una bombilla
Para el montaje, efectúe estas
operaciones en sentido inverso.
Cierre con mucho cuidado la tapa de
protección para garantizar la estanqueidad de
las lámparas.

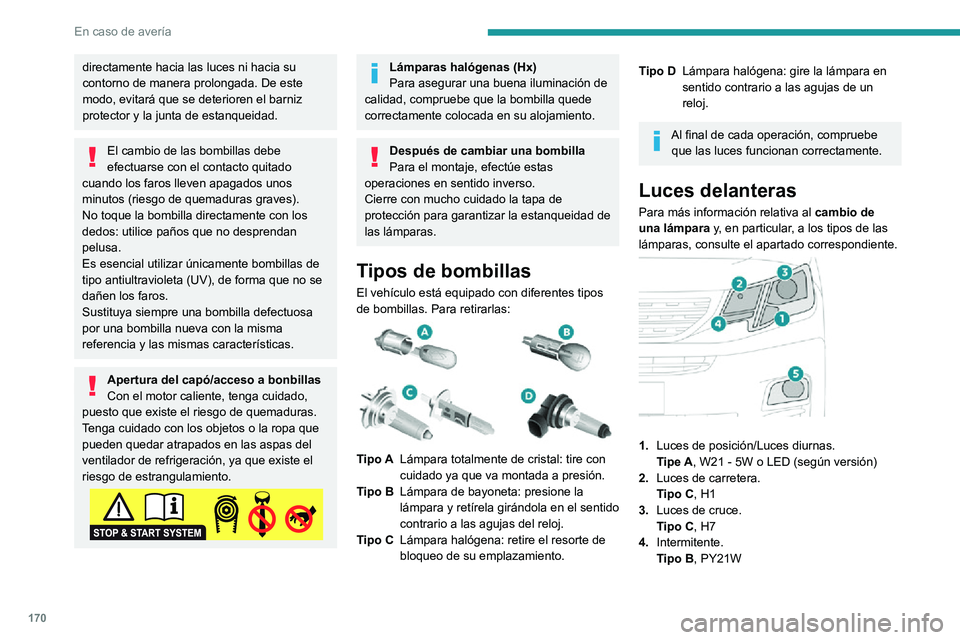

Tipos de bombillas
El vehículo está equipado con diferentes tipos
de bombillas. Para retirarlas:


Tipo A Lámpara totalmente de cristal: tire con
cuidado ya que va montada a presión.
Tipo B Lámpara de bayoneta: presione la
lámpara y retírela girándola en el sentido
contrario a las agujas del reloj.
Tipo C Lámpara halógena: retire el resorte de
bloqueo de su emplazamiento.
Tipo DLámpara halógena: gire la lámpara en
sentido contrario a las agujas de un
reloj.
Al final de cada operación, compruebe
que las luces funcionan correctamente.
Luces delanteras
Para más información relativa al cambio de
una lámpara y, en particular, a los tipos de las
lámparas, consulte el apartado correspondiente.


1. Luces de posición/Luces diurnas.Tipe A, W21 - 5W o LED (según versión)
2. Luces de carretera.
Tipo C, H1
3. Luces de cruce.
Tipo C, H7
4. Intermitente.
Tipo B, PY21W
5.Luces antiniebla.Tipo D, H11
Intermitente lateral
Tipe A, WY5W-5W (ámbar)

– Empuje el intermitente lateral hacia atrás y libérelo.– Durante el montaje, introduzca el intermitente lateral hacia adelante y luego deslícelo hacia
atrás.
Las bombillas de color ámbar (intermitentes
e intermitentes laterales) se deben sustituir
por bombillas de especificaciones y colores
idénticos.

171
En caso de avería
85.Luces antiniebla.Tipo D, H11
Intermitente lateral
Tipe A, WY5W-5W (ámbar)

– Empuje el intermitente lateral hacia atrás y libérelo.– Durante el montaje, introduzca el intermitente lateral hacia adelante y luego deslícelo hacia
atrás.
Las bombillas de color ámbar (intermitentes
e intermitentes laterales) se deben sustituir
por bombillas de especificaciones y colores
idénticos.

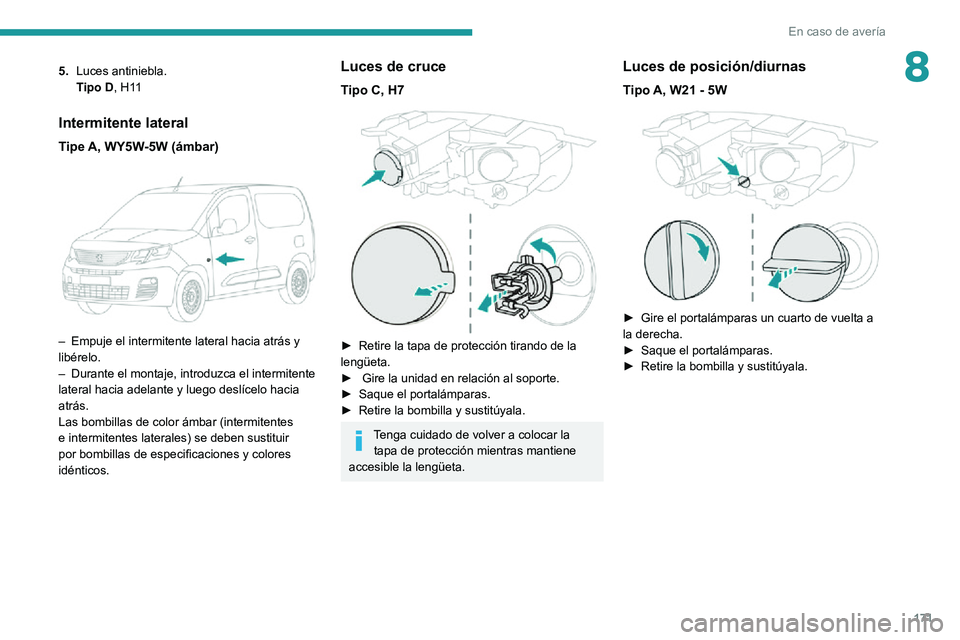

Luces de cruce
Tipo C, H7

► Retire la tapa de protección tirando de la lengüeta. ► Gire la unidad en relación al soporte.► Saque el portalámparas.► Retire la bombilla y sustitúyala.
Tenga cuidado de volver a colocar la
tapa de protección mientras mantiene
accesible la lengüeta.
Luces de posición/diurnas
Tipo A, W21 - 5W

► Gire el portalámparas un cuarto de vuelta a la derecha.► Saque el portalámparas.► Retire la bombilla y sustitúyala.

172
En caso de avería
Luces de carretera
Tipo C, H1

► Retire la tapa de protección tirando de la lengüeta.► Libere la unidad en relación al soporte.► Saque el portalámparas.► Retire la bombilla y sustitúyala.
Tenga cuidado de volver a colocar la tapa de protección mientras mantiene
accesible la lengüeta.
Intermitentes
Tipo B, PY21W
Un parpadeo rápido en un intermitente
(izquierdo o derecho) indica el fallo de
una de las bombillas del lado
correspondiente.


► Gire el portalámparas un cuarto de vuelta a la izquierda.► Tire de la unidad en relación al soporte.► Retire la bombilla y sustitúyala.
Luces antiniebla delanteras
Tipo D, H11

► Inserte un destornillador plano entre la lámpara y la tapa.► Tire, haciendo palanca, para soltar la tapa.

► Retire los dos tornillos de fijación del módulo.► Saque el módulo de su alojamiento.

► Presione el clip de bloqueo y desconecte el
conector.► Gire el portabombillas un cuarto de vuelta a la izquierda.► Retire el portabombillas.► Sustituya la bombilla fundida.
Para reemplazar estas bombillas, es
posible ponerse en contacto con un
concesionario PEUGEOT o un taller
cualificado.
Luces traseras
Para más información relativa al Cambio de
una lámpara y, en particular, a los tipos de las
lámparas, consulte el apartado correspondiente.
Con puertas batientes/portón trasero
1. Luces de freno / Luces de posición.Tipo B, P21/5W
2. Intermitentes.
Tipo B, PY21W (ámbar)
3. Luces de marcha atrás.
Tipo B, P21W
4. Luces antiniebla.
Tipo B, P21W

173
En caso de avería
8Luces traseras
Para más información relativa al Cambio de
una lámpara y, en particular, a los tipos de las
lámparas, consulte el apartado correspondiente.
Con puertas batientes/portón trasero
1.Luces de freno / Luces de posición.Tipo B, P21/5W
2. Intermitentes.
Tipo B, PY21W (ámbar)
3. Luces de marcha atrás.
Tipo B, P21W
4. Luces antiniebla.
Tipo B, P21W

► Desde el interior , desconectar el conector eléctrico de la parte trasera de las lámparas.

► Retire los dos tornillos de fijación con la llave Torx suministrada con el vehículo.
Para obtener más información sobre el Kit
de herramientas , consulte el apartado
correspondiente.
► Desde el exterior , tire hacia atrás del grupo óptico (con puertas batientes) o hacia el centro
del vehículo (con portón trasero).


► Aparte las lengüetas y extraiga el portalámparas a continuación.
► Retire la lámpara defectuosa presionando sobre ella ligeramente y girándola un cuarto de
vuelta a la izquierda.
► Sustituya la bombilla.
Tenga cuidado de colocar las lengüetas y
el cableado correctamente para evitar
que el cableado quede pinzado.
El período de reinicialización después
del cambio de una bombilla de
intermitente es de unos 2 minutos o más.

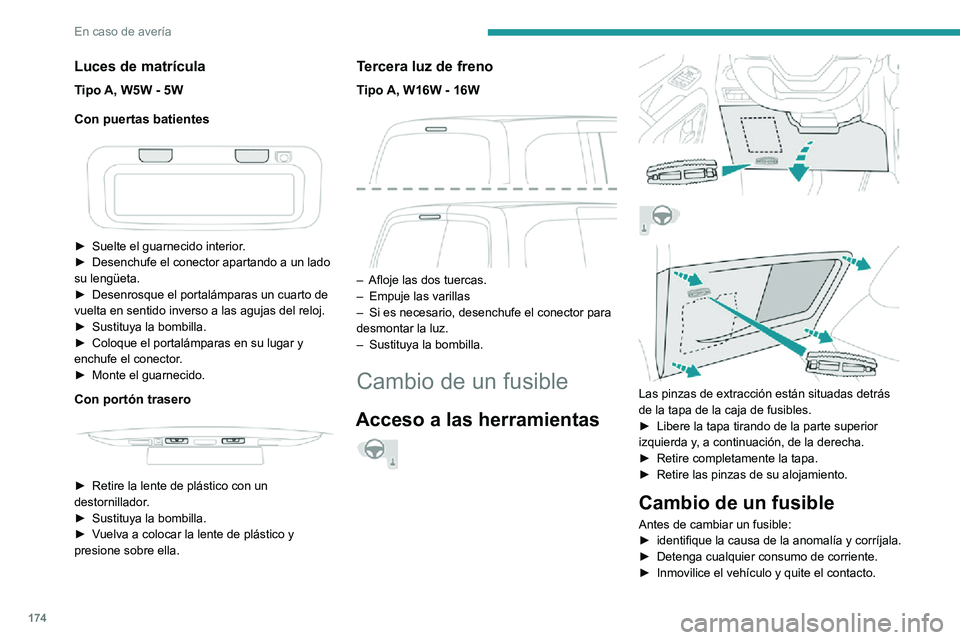

174
En caso de avería
Luces de matrícula
Tipo A, W5W - 5W
Con puertas batientes


► Suelte el guarnecido interior.► Desenchufe el conector apartando a un lado su lengüeta.► Desenrosque el portalámparas un cuarto de vuelta en sentido inverso a las agujas del reloj.► Sustituya la bombilla.► Coloque el portalámparas en su lugar y enchufe el conector.► Monte el guarnecido.
Con portón trasero


► Retire la lente de plástico con un destornillador.► Sustituya la bombilla.
► Vuelva a colocar la lente de plástico y presione sobre ella.
Tercera luz de freno
Tipo A, W16W - 16W

– Afloje las dos tuercas.– Empuje las varillas– Si es necesario, desenchufe el conector para desmontar la luz.– Sustituya la bombilla.
Cambio de un fusible
Acceso a las herramientas






Las pinzas de extracción están situadas detrás
de la tapa de la caja de fusibles.
► Libere la tapa tirando de la parte superior izquierda y, a continuación, de la derecha.► Retire completamente la tapa.► Retire las pinzas de su alojamiento.
Cambio de un fusible
Antes de cambiar un fusible:
► identifique la causa de la anomalía y corríjala.► Detenga cualquier consumo de corriente.► Inmovilice el vehículo y quite el contacto.
