2021 PEUGEOT PARTNER Manual del propietario (in Spanish)

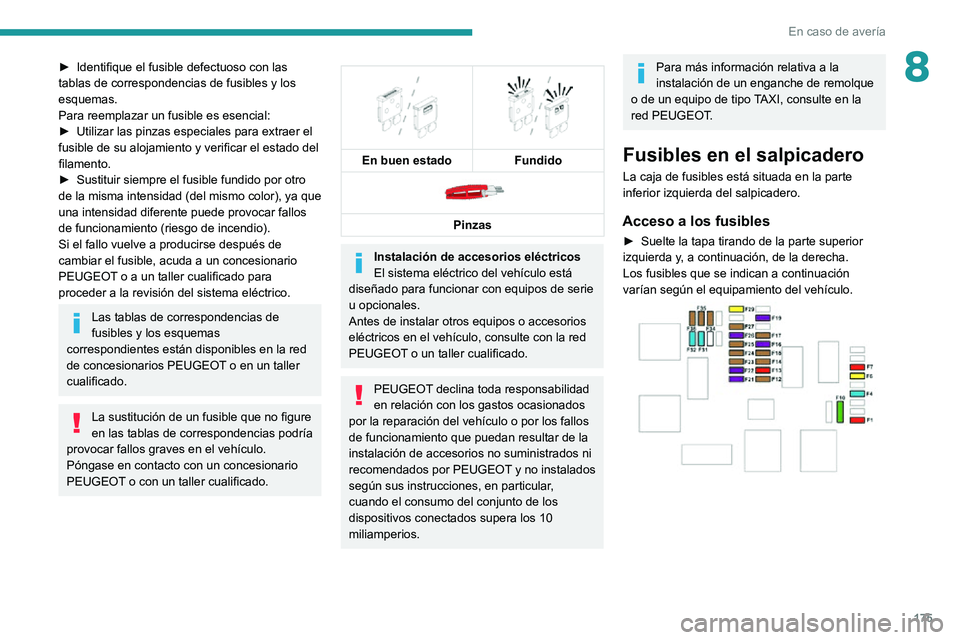

175
En caso de avería
8► Identifique el fusible defectuoso con las tablas de correspondencias de fusibles y los
esquemas.
Para reemplazar un fusible es esencial:
► Utilizar las pinzas especiales para extraer el fusible de su alojamiento y verificar el estado del
filamento.
► Sustituir siempre el fusible fundido por otro de la misma intensidad (del mismo color), ya que
una intensidad diferente puede provocar fallos
de funcionamiento (riesgo de incendio).
Si el fallo vuelve a producirse después de
cambiar el fusible, acuda a un concesionario
PEUGEOT o a un taller cualificado para
proceder a la revisión del sistema eléctrico.
Las tablas de correspondencias de
fusibles y los esquemas
correspondientes están disponibles en la red
de concesionarios PEUGEOT o en un taller
cualificado.
La sustitución de un fusible que no figure
en las tablas de correspondencias podría
provocar fallos graves en el vehículo.
Póngase en contacto con un concesionario
PEUGEOT o con un taller cualificado.


En buen estado
Fundido

Pinzas
Instalación de accesorios eléctricos
El sistema eléctrico del vehículo está
diseñado para funcionar con equipos de serie
u opcionales.
Antes de instalar otros equipos o accesorios
eléctricos en el vehículo, consulte con la red
PEUGEOT o un taller cualificado.
PEUGEOT declina toda responsabilidad
en relación con los gastos ocasionados
por la reparación del vehículo o por los fallos
de funcionamiento que puedan resultar de la
instalación de accesorios no suministrados ni
recomendados por PEUGEOT y no instalados
según sus instrucciones, en particular,
cuando el consumo del conjunto de los
dispositivos conectados supera los 10
miliamperios.
Para más información relativa a la
instalación de un enganche de remolque
o de un equipo de tipo TAXI, consulte en la
red PEUGEOT.
Fusibles en el salpicadero
La caja de fusibles está situada en la parte
inferior izquierda del salpicadero.
Acceso a los fusibles
► Suelte la tapa tirando de la parte superior izquierda y, a continuación, de la derecha.
Los fusibles que se indican a continuación
varían según el equipamiento del vehículo.

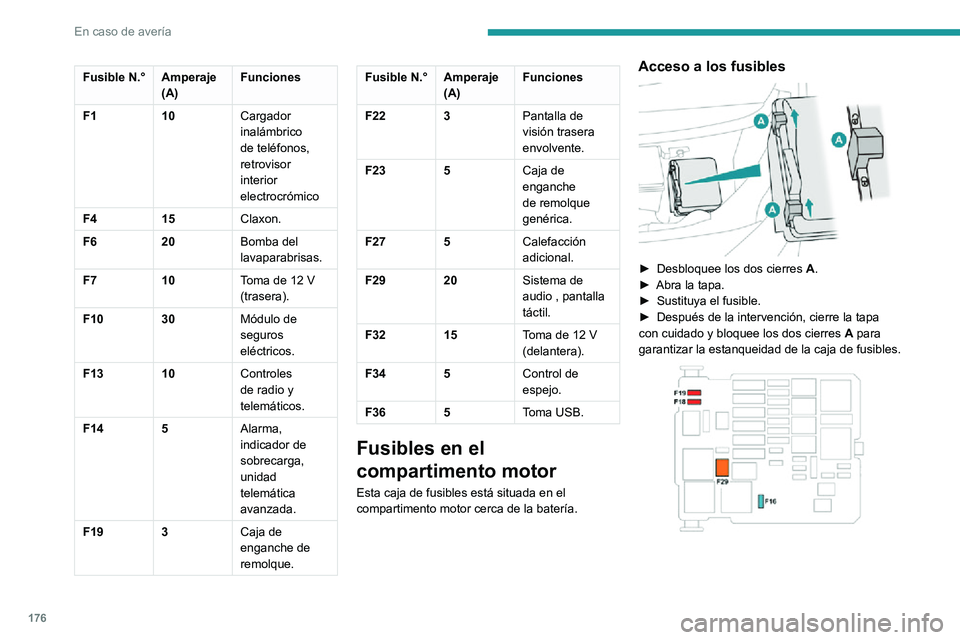

176
En caso de avería
Fusible N.°Amperaje
(A)Funciones
F1 10Cargador
inalámbrico
de teléfonos,
retrovisor
interior
electrocrómico
F4 15Claxon.
F6 20Bomba del
lavaparabrisas.
F7 10
Toma de 12 V (trasera).
F10 30Módulo de
seguros
eléctricos.
F13 10Controles
de radio y
telemáticos.
F14 5Alarma,
indicador de
sobrecarga,
unidad
telemática
avanzada.
F19 3Caja de
enganche de
remolque.
Fusible N.°Amperaje
(A)Funciones
F22 3Pantalla de
visión trasera
envolvente.
F23 5Caja de
enganche
de remolque
genérica.
F27 5Calefacción
adicional.
F29 20Sistema de
audio , pantalla
táctil.
F32 15
Toma de 12 V (delantera).
F34 5Control de
espejo.
F36 5Toma USB.
Fusibles en el
compartimento motor
Esta caja de fusibles está situada en el
compartimento motor cerca de la batería.
Acceso a los fusibles

► Desbloquee los dos cierres A.► Abra la tapa.► Sustituya el fusible.► Después de la intervención, cierre la tapa con cuidado y bloquee los dos cierres A para
garantizar la estanqueidad de la caja de fusibles.


Fusible N.°Amperaje
(A) Funciones
F16 15 Luz antiniebla
delantera.
F18 10 Luz de carretera
derecha.
F19 10 Luz de carretera
izquierda.
F29 40 Limpiaparabrisas.
Batería de 12 V
Procedimiento para arrancar el motor a partir
de otra batería o para recargar la batería
descargada.
Baterías de arranque de
plomo/ácido
Las baterías contienen sustancias nocivas como ácido sulfúrico y plomo.
Se deben desechar según la normativa y en
ningún caso se deben desechar junto con la
basura doméstica.
Lleve las pilas del mando a distancia y las
baterías gastadas a un punto de recogida
autorizado.

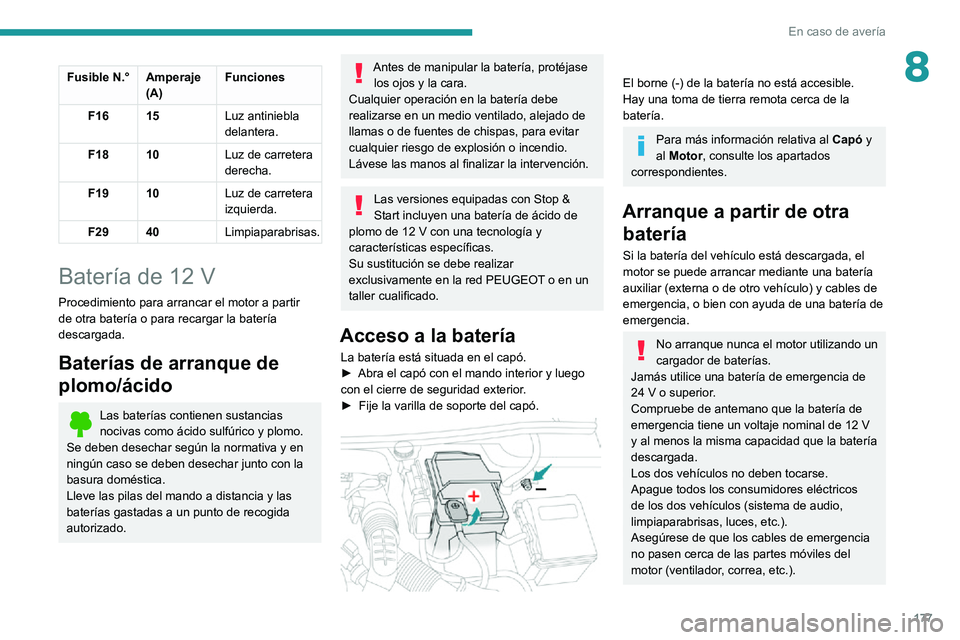

177
En caso de avería
8Fusible N.°Amperaje
(A) Funciones
F16 15 Luz antiniebla
delantera.
F18 10 Luz de carretera
derecha.
F19 10 Luz de carretera
izquierda.
F29 40 Limpiaparabrisas.
Batería de 12 V
Procedimiento para arrancar el motor a partir
de otra batería o para recargar la batería
descargada.
Baterías de arranque de
plomo/ácido
Las baterías contienen sustancias nocivas como ácido sulfúrico y plomo.
Se deben desechar según la normativa y en
ningún caso se deben desechar junto con la
basura doméstica.
Lleve las pilas del mando a distancia y las
baterías gastadas a un punto de recogida
autorizado.
Antes de manipular la batería, protéjase los ojos y la cara.
Cualquier operación en la batería debe
realizarse en un medio ventilado, alejado de
llamas o de fuentes de chispas, para evitar
cualquier riesgo de explosión o incendio.
Lávese las manos al finalizar la intervención.
Las versiones equipadas con Stop &
Start incluyen una batería de ácido de
plomo de 12 V con una tecnología y
características específicas.
Su sustitución se debe realizar
exclusivamente en la red PEUGEOT o en un
taller cualificado.
Acceso a la batería
La batería está situada en el capó.► Abra el capó con el mando interior y luego con el cierre de seguridad exterior.► Fije la varilla de soporte del capó.

El borne (-) de la batería no está accesible.
Hay una toma de tierra remota cerca de la
batería.
Para más información relativa al Capó y
al Motor, consulte los apartados
correspondientes.
Arranque a partir de otra batería
Si la batería del vehículo está descargada, el
motor se puede arrancar mediante una batería
auxiliar (externa o de otro vehículo) y cables de
emergencia, o bien con ayuda de una batería de
emergencia.
No arranque nunca el motor utilizando un
cargador de baterías.
Jamás utilice una batería de emergencia de
24 V o superior.Compruebe de antemano que la batería de emergencia tiene un voltaje nominal de 12 V
y al menos la misma capacidad que la batería
descargada.
Los dos vehículos no deben tocarse.
Apague todos los consumidores eléctricos
de los dos vehículos (sistema de audio,
limpiaparabrisas, luces, etc.).
Asegúrese de que los cables de emergencia
no pasen cerca de las partes móviles del
motor (ventilador, correa, etc.).

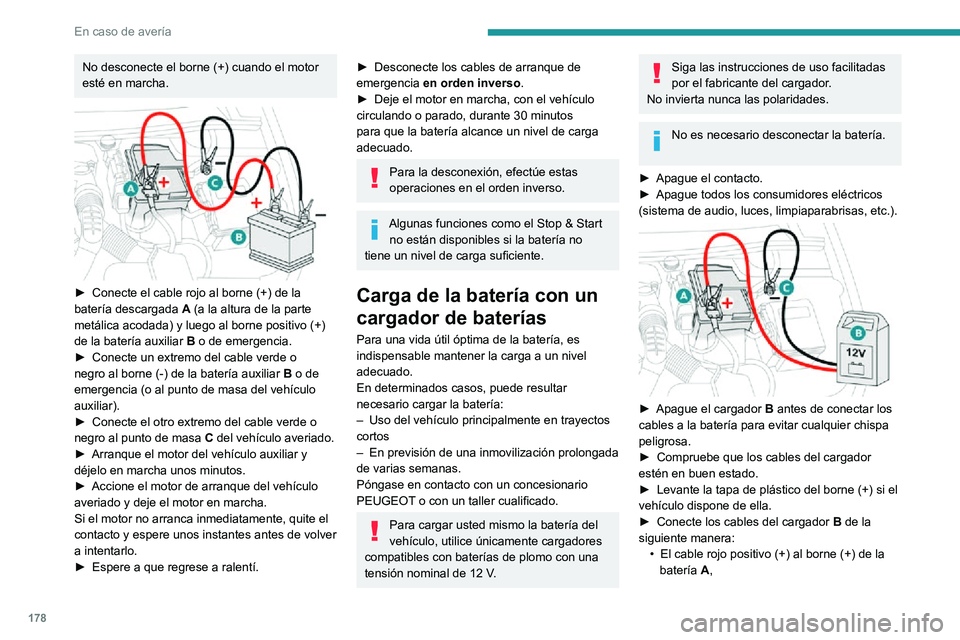

178
En caso de avería
No desconecte el borne (+) cuando el motor
esté en marcha.


► Conecte el cable rojo al borne (+) de la batería descargada A (a la altura de la parte
metálica acodada) y luego al borne positivo (+)
de la batería auxiliar B o de emergencia.
► Conecte un extremo del cable verde o negro al borne (-) de la batería auxiliar B o de
emergencia (o al punto de masa del vehículo
auxiliar).
► Conecte el otro extremo del cable verde o negro al punto de masa C del vehículo averiado.► Arranque el motor del vehículo auxiliar y déjelo en marcha unos minutos.► Accione el motor de arranque del vehículo averiado y deje el motor en marcha.
Si el motor no arranca inmediatamente, quite el
contacto y espere unos instantes antes de volver
a intentarlo.
► Espere a que regrese a ralentí.
► Desconecte los cables de arranque de emergencia en orden inverso.► Deje el motor en marcha, con el vehículo circulando o parado, durante 30 minutos para que la batería alcance un nivel de carga
adecuado.
Para la desconexión, efectúe estas
operaciones en el orden inverso.
Algunas funciones como el Stop & Start
no están disponibles si la batería no
tiene un nivel de carga suficiente.
Carga de la batería con un
cargador de baterías
Para una vida útil óptima de la batería, es
indispensable mantener la carga a un nivel
adecuado.
En determinados casos, puede resultar
necesario cargar la batería:
– Uso del vehículo principalmente en trayectos
cortos– En previsión de una inmovilización prolongada de varias semanas.
Póngase en contacto con un concesionario
PEUGEOT o con un taller cualificado.
Para cargar usted mismo la batería del
vehículo, utilice únicamente cargadores
compatibles con baterías de plomo con una
tensión nominal de 12 V.
Siga las instrucciones de uso facilitadas
por el fabricante del cargador.
No invierta nunca las polaridades.
No es necesario desconectar la batería.
► Apague el contacto.► Apague todos los consumidores eléctricos (sistema de audio, luces, limpiaparabrisas, etc.).

► Apague el cargador B antes de conectar los
cables a la batería para evitar cualquier chispa
peligrosa.
► Compruebe que los cables del cargador estén en buen estado.► Levante la tapa de plástico del borne (+) si el vehículo dispone de ella.► Conecte los cables del cargador B de la
siguiente manera:
• El cable rojo positivo (+) al borne (+) de la batería A,
• El cable negro negativo (-) al punto de masa C del vehículo.► Al final de la operación de carga, apague el cargador B antes de desconectar los cables de
la batería A.

24v 12v
Si esta etiqueta está presente, utilice únicamente un cargador de 12 V para evitar daños irreversible de los componentes
eléctricos asociados al sistema Stop & Start.
No intente nunca recargar una batería
congelada, puesto que podría explotar.
Si la batería está congelada, llévela a la red
PEUGEOT o a un taller cualificado donde
comprobarán que los componentes internos
no hayan resultado dañados y que la carcasa
no presente fisuras, lo que supondría un
riesgo de fuga de ácido tóxico y corrosivo.
Desconexión de la batería
Con el fin de mantener un nivel de carga
suficiente para arrancar el motor, se recomienda
desconectar la batería en caso de inmovilización
del vehículo durante un periodo de tiempo largo.
Antes de desconectar la batería:

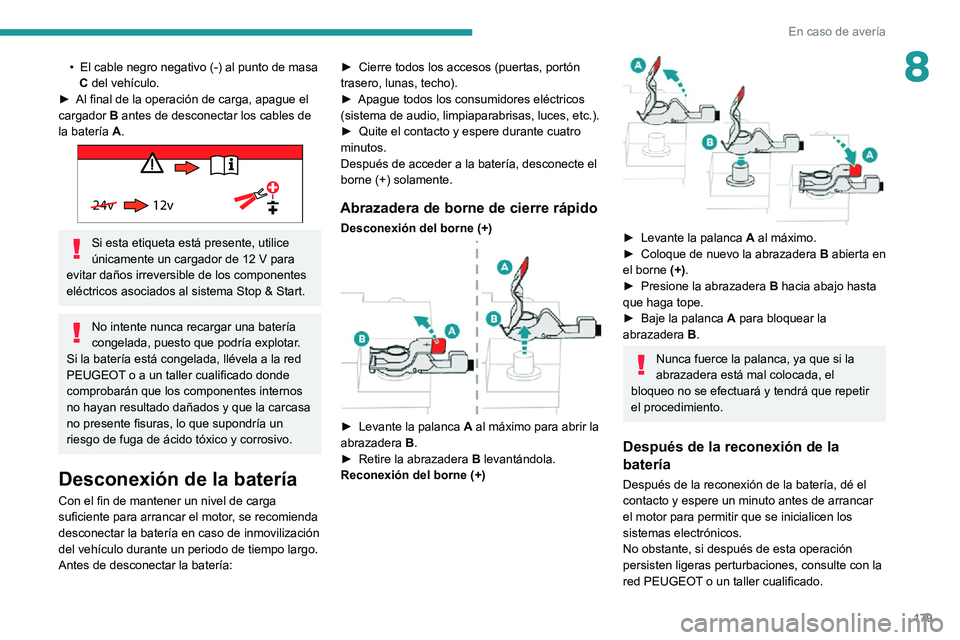

179
En caso de avería
8• El cable negro negativo (-) al punto de masa C del vehículo.► Al final de la operación de carga, apague el cargador B antes de desconectar los cables de
la batería A.

24v 12v
Si esta etiqueta está presente, utilice únicamente un cargador de 12 V para evitar daños irreversible de los componentes
eléctricos asociados al sistema Stop & Start.
No intente nunca recargar una batería
congelada, puesto que podría explotar.
Si la batería está congelada, llévela a la red
PEUGEOT o a un taller cualificado donde
comprobarán que los componentes internos
no hayan resultado dañados y que la carcasa
no presente fisuras, lo que supondría un
riesgo de fuga de ácido tóxico y corrosivo.
Desconexión de la batería
Con el fin de mantener un nivel de carga
suficiente para arrancar el motor, se recomienda
desconectar la batería en caso de inmovilización
del vehículo durante un periodo de tiempo largo.
Antes de desconectar la batería:
► Cierre todos los accesos (puertas, portón trasero, lunas, techo).► Apague todos los consumidores eléctricos (sistema de audio, limpiaparabrisas, luces, etc.).► Quite el contacto y espere durante cuatro minutos.
Después de acceder a la batería, desconecte el
borne (+) solamente.
Abrazadera de borne de cierre rápido
Desconexión del borne (+)

► Levante la palanca A al máximo para abrir la
abrazadera B.
► Retire la abrazadera B levantándola.
Reconexión del borne (+)


► Levante la palanca A al máximo.► Coloque de nuevo la abrazadera B abierta en
el borne (+).
► Presione la abrazadera B hacia abajo hasta
que haga tope.
► Baje la palanca A para bloquear la
abrazadera B.
Nunca fuerce la palanca, ya que si la
abrazadera está mal colocada, el
bloqueo no se efectuará y tendrá que repetir
el procedimiento.
Después de la reconexión de la
batería
Después de la reconexión de la batería, dé el
contacto y espere un minuto antes de arrancar
el motor para permitir que se inicialicen los
sistemas electrónicos.
No obstante, si después de esta operación
persisten ligeras perturbaciones, consulte con la
red PEUGEOT o un taller cualificado.

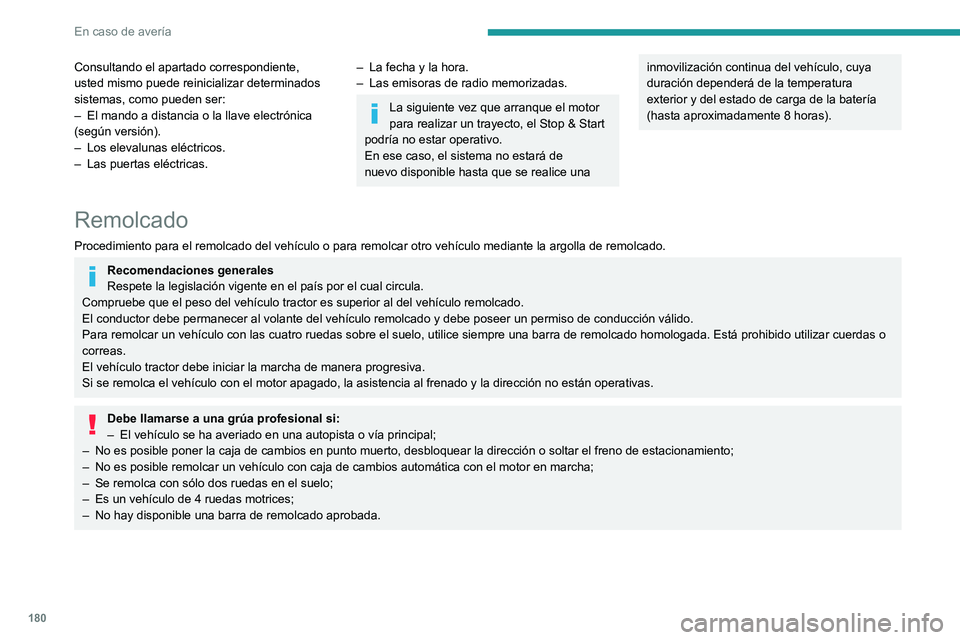

180
En caso de avería
Consultando el apartado correspondiente,
usted mismo puede reinicializar determinados
sistemas, como pueden ser:
– El mando a distancia o la llave electrónica (según versión).– Los elevalunas eléctricos.– Las puertas eléctricas.
– La fecha y la hora.– Las emisoras de radio memorizadas.
La siguiente vez que arranque el motor
para realizar un trayecto, el Stop & Start
podría no estar operativo.
En ese caso, el sistema no estará de
nuevo disponible hasta que se realice una
inmovilización continua del vehículo, cuya
duración dependerá de la temperatura
exterior y del estado de carga de la batería
(hasta aproximadamente 8 horas).
Remolcado
Procedimiento para el remolcado del vehículo o para remolcar otro veh\
ículo mediante la argolla de remolcado.
Recomendaciones generales
Respete la legislación vigente en el país por el cual circula.
Compruebe que el peso del vehículo tractor es superior al del vehí\
culo remolcado.
El conductor debe permanecer al volante del vehículo remolcado y debe\
poseer un permiso de conducción válido.
Para remolcar un vehículo con las cuatro ruedas sobre el suelo, utili\
ce siempre una barra de remolcado homologada. Está prohibido utilizar\
cuerdas o
correas.
El vehículo tractor debe iniciar la marcha de manera progresiva.
Si se remolca el vehículo con el motor apagado, la asistencia al fren\
ado y la dirección no están operativas.
Debe llamarse a una grúa profesional si:
– El vehículo se ha averiado en una autopista o vía principal;– No es posible poner la caja de cambios en punto muerto, desbloquear la d\
irección o soltar el freno de estacionamiento;– No es posible remolcar un vehículo con caja de cambios automática \
con el motor en marcha;– Se remolca con sólo dos ruedas en el suelo;– Es un vehículo de 4 ruedas motrices;– No hay disponible una barra de remolcado aprobada.
Acceso a la argolla
Para más información relativa al Kit de
herramientas , consulte el apartado
correspondiente.
Con una caja de cambios manual, ponga
la palanca de cambios en punto muerto.
Con una caja de cambios automática, sitúe el
selector de marchas en la posición N.
No respetar esta particularidad puede
suponer el deterioro de algunos componentes
del sistema de frenos y la ausencia de
asistencia a la frenada al rearrancar el motor.

181

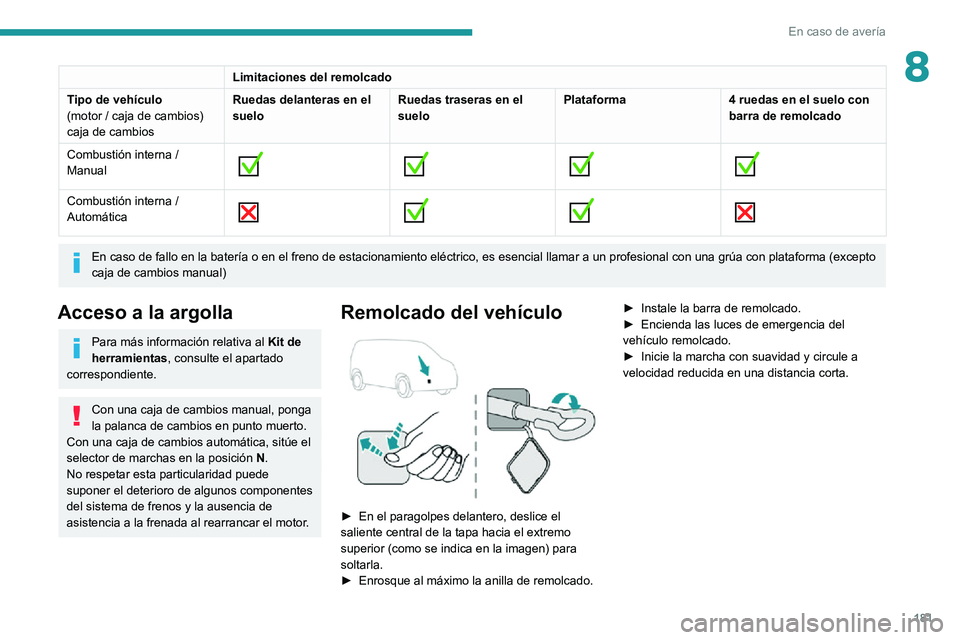

En caso de avería
8Limitaciones del remolcado
Tipo de vehículo
(motor / caja de cambios)
caja de cambios Ruedas delanteras en el
suelo
Ruedas traseras en el
sueloPlataforma
4 ruedas en el suelo con
barra de remolcado
Combustión interna /
Manual








Combustión interna /
Automática





En caso de fallo en la batería o en el freno de estacionamiento elé\
ctrico, es esencial llamar a un profesional con una grúa con plataforma (exc\
epto
caja de cambios manual)
Acceso a la argolla
Para más información relativa al
Kit de
herramientas , consulte el apartado
correspondiente.
Con una caja de cambios manual, ponga
la palanca de cambios en punto muerto.
Con una caja de cambios automática, sitúe el
selector de marchas en la posición N.
No respetar esta particularidad puede
suponer el deterioro de algunos componentes
del sistema de frenos y la ausencia de
asistencia a la frenada al rearrancar el motor.
Remolcado del vehículo

► En el paragolpes delantero, deslice el saliente central de la tapa hacia el extremo
superior (como se indica en la imagen) para
soltarla.
► Enrosque al máximo la anilla de remolcado.
► Instale la barra de remolcado.► Encienda las luces de emergencia del vehículo remolcado.► Inicie la marcha con suavidad y circule a velocidad reducida en una distancia corta.

182
En caso de avería

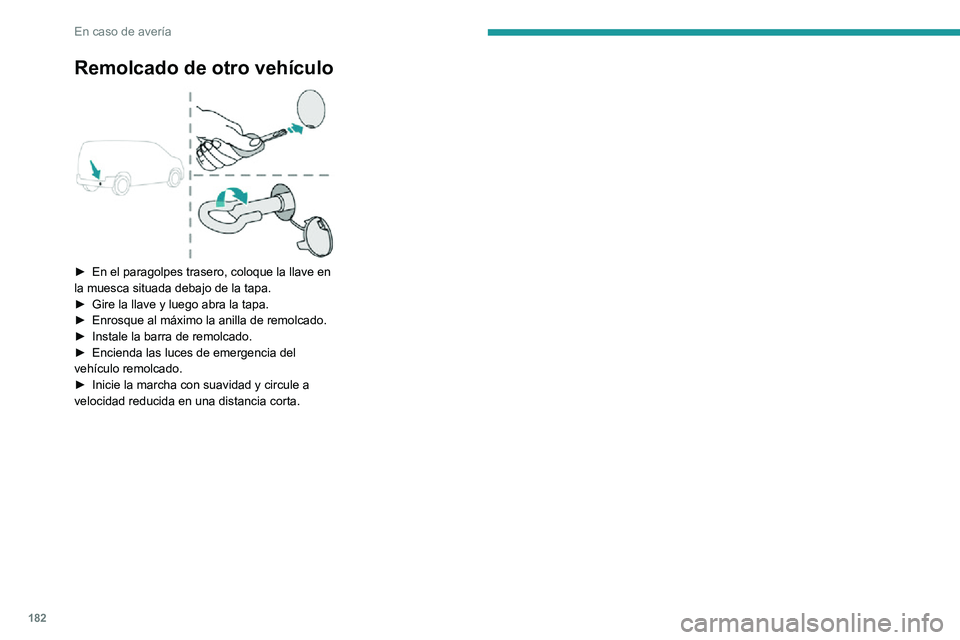

Remolcado de otro vehículo

► En el paragolpes trasero, coloque la llave en la muesca situada debajo de la tapa.► Gire la llave y luego abra la tapa.► Enrosque al máximo la anilla de remolcado.► Instale la barra de remolcado.► Encienda las luces de emergencia del vehículo remolcado.► Inicie la marcha con suavidad y circule a velocidad reducida en una distancia corta.
