2021 PEUGEOT PARTNER Manual del propietario (in Spanish)

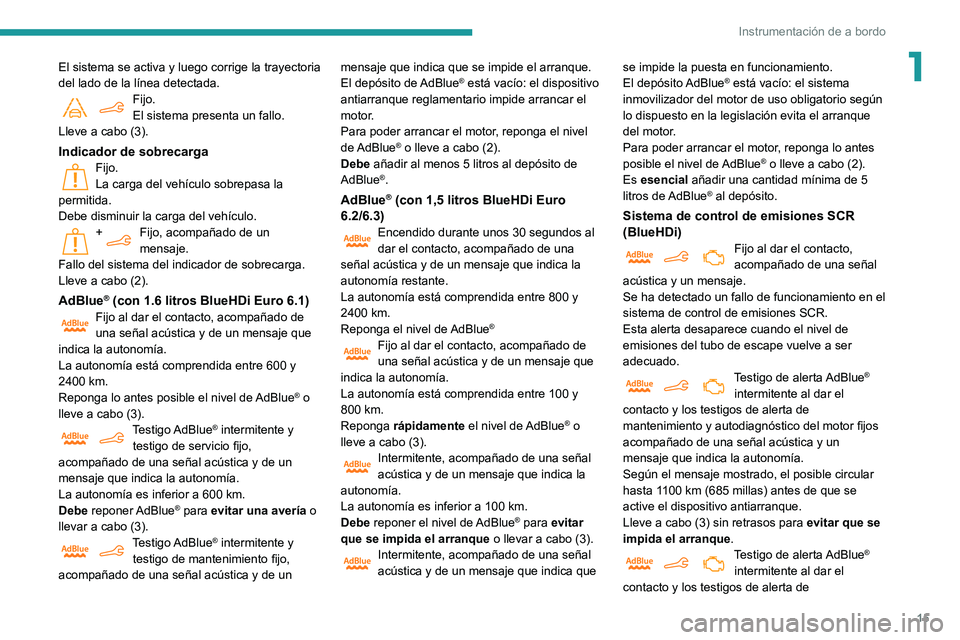

15
Instrumentación de a bordo
1El sistema se activa y luego corrige la trayectoria
del lado de la línea detectada.
Fijo.El sistema presenta un fallo.
Lleve a cabo (3).
Indicador de sobrecargaFijo.La carga del vehículo sobrepasa la
permitida.
Debe disminuir la carga del vehículo.
+Fijo, acompañado de un mensaje.
Fallo del sistema del indicador de sobrecarga.
Lleve a cabo (2).
AdBlue® (con 1.6 litros BlueHDi Euro 6.1)Fijo al dar el contacto, acompañado de una señal acústica y de un mensaje que
indica la autonomía.
La autonomía está comprendida entre 600 y
2400 km.Reponga lo antes posible el nivel de AdBlue® o
lleve a cabo (3).
Testigo AdBlue® intermitente y
testigo de servicio fijo,
acompañado de una señal acústica y de un
mensaje que indica la autonomía.
La autonomía es inferior a 600 km.Debe reponer AdBlue® para evitar una avería o
llevar a cabo (3).
Testigo AdBlue® intermitente y
testigo de mantenimiento fijo,
acompañado de una señal acústica y de un mensaje que indica que se impide el arranque.
El depósito de AdBlue
® está vacío: el dispositivo
antiarranque reglamentario impide arrancar el
motor.
Para poder arrancar el motor, reponga el nivel
de AdBlue
® o lleve a cabo (2).
Debe añadir al menos 5 litros al depósito de
AdBlue
®.
AdBlue® (con 1,5 litros BlueHDi Euro
6.2/6.3)
Encendido durante unos 30 segundos al dar el contacto, acompañado de una
señal acústica y de un mensaje que indica la
autonomía restante.
La autonomía está comprendida entre 800 y
2400 km.Reponga el nivel de AdBlue®
Fijo al dar el contacto, acompañado de una señal acústica y de un mensaje que
indica la autonomía.
La autonomía está comprendida entre 100 y
800 km.
Reponga rápidamente el nivel de AdBlue
® o
lleve a cabo (3).Intermitente, acompañado de una señal acústica y de un mensaje que indica la
autonomía.
La autonomía es inferior a 100 km.Debe reponer el nivel de AdBlue® para evitar
que se impida el arranque o llevar a cabo (3).
Intermitente, acompañado de una señal acústica y de un mensaje que indica que se impide la puesta en funcionamiento.
El depósito AdBlue
® está vacío: el sistema
inmovilizador del motor de uso obligatorio según
lo dispuesto en la legislación evita el arranque
del motor.
Para poder arrancar el motor, reponga lo antes
posible el nivel de AdBlue
® o lleve a cabo (2).
Es esencial añadir una cantidad mínima de 5
litros de AdBlue
® al depósito.
Sistema de control de emisiones SCR
(BlueHDi)
Fijo al dar el contacto, acompañado de una señal
acústica y un mensaje.
Se ha detectado un fallo de funcionamiento en el
sistema de control de emisiones SCR.Esta alerta desaparece cuando el nivel de
emisiones del tubo de escape vuelve a ser
adecuado.
Testigo de alerta AdBlue®
intermitente al dar el
contacto y los testigos de alerta de
mantenimiento y autodiagnóstico del motor fijos
acompañado de una señal acústica y un
mensaje que indica la autonomía.
Según el mensaje mostrado, el posible circular
hasta 1100 km (685 millas) antes de que se active el dispositivo antiarranque.
Lleve a cabo (3) sin retrasos para evitar que se
impida el arranque.
Testigo de alerta AdBlue®
intermitente al dar el
contacto y los testigos de alerta de

16
Instrumentación de a bordo
Testigos de alerta de color azul
Luces de carreteraFijo.Las luces están encendidas.
Testigos negros/blancos
Pisar el freno
Fijo.No se ha pisado el pedal del freno o la
presión que se ejerce sobre él es insuficiente.
Con caja de cambios automática, con el
motor en marcha, y antes de soltar el freno de
estacionamiento, debe salir de la posición P.
Pie en el embragueFijo.Stop & Start: no puede cambiarse a modo
START debido a que el pedal de embrague no
se está pisando a fondo.
Pise a fondo el pedal de embrague.
Barrido automáticoFijo.El barrido automático del limpiaparabrisas
está activado.
Indicadores
Indicador de mantenimiento
El indicador de mantenimiento aparece en el
cuadro de instrumentos. Según la versión:
– la línea de visualización del cuentakilómetros total indica la distancia restante antes de que
mantenimiento y autodiagnóstico del motor fijos acompañado de una señal acústica y un
mensaje indicando que se impide el arranque.
El sistema antiarranque evita que el motor
vuelva a arrancar (más allá del límite
de circulación autorizado después de la
confirmación del fallo de funcionamiento del
sistema de control de emisiones).
Para arrancar el motor, lleve a cabo (2).
ServiceTemporalmente encendido, con la indicación de un mensaje.
Detección de una o varias anomalías leves que
no tienen testigo específico.
Identifique la causa de la anomalía consultando
el mensaje que aparece en el cuadro de
instrumentos.
Usted puede encargarse de algunas de las
anomalías como, por ejemplo, una puerta
abierta o que la pila del mando a distancia se ha
agotado.
Para las demás anomalías como, por ejemplo,
una anomalía en el sistema de detección de
inflado insuficiente, lleve a cabo (3).
Fijo, acompañado de la indicación de un mensaje.
Se ha detectado una o varias anomalías para las
que no hay un testigo de alerta específico.
Identifique la causa de la anomalía consultando
el mensaje que aparece en el cuadro de
instrumentos, y a continuación (3).
Fijo, acompañado del mensaje "Fallo del
freno de estacionamiento".
La liberación automática del freno de
estacionamiento eléctrico no está disponible.
Lleve a cabo (2).
Testigo de mantenimiento fijo y llave de mantenimiento
intermitente y después fijo.
Se ha superado el plazo de revisión.
Lleve a revisar el vehículo lo antes posible.
Solo en las versiones diésel BlueHDi.
Piloto antinieblaFijo.El piloto está encendido.
Testigos de alerta de color verde
Stop & Start
Fijo.Al parar el vehículo, el sistema Stop &
Start pone el motor en modo STOP.
Intermitente temporalmente.El modo STOP no está disponible
temporalmente o el modo START se ha activado
automáticamente.
Hill Assist Descent ControlFijo.El sistema se ha activado, pero las
condiciones de regulación no se cumplen
(pendiente, velocidad demasiado elevada,
marcha engranada).
Intermitente.La función está iniciando la regulación.
El vehículo se está frenando; las luces de freno
se encienden durante el descenso.
Modo EcoFijo.El modo ECO está activado.
Algunos parámetros se ajustan para reducir el
consumo de carburante.
Barrido automático del limpiaparabrisasFijo.El barrido automático del limpiaparabrisas
está activado.
Faros antinieblaFijo.Los faros antiniebla están encendidos.
Luces de posiciónFijo.Las luces están encendidas.
Indicadores de direcciónIndicadores de dirección, con avisador
acústico.
Los intermitentes parpadean una vez.
Luces de cruceFijo.Las luces están encendidas.
Conmutación automática de las luces de
carretera
Fijo.La función se ha activado por medio de la pantalla táctil (menú Al.
conducción / Vehículo ).
El mando de luces se encuentra en la posición
"AUTO".

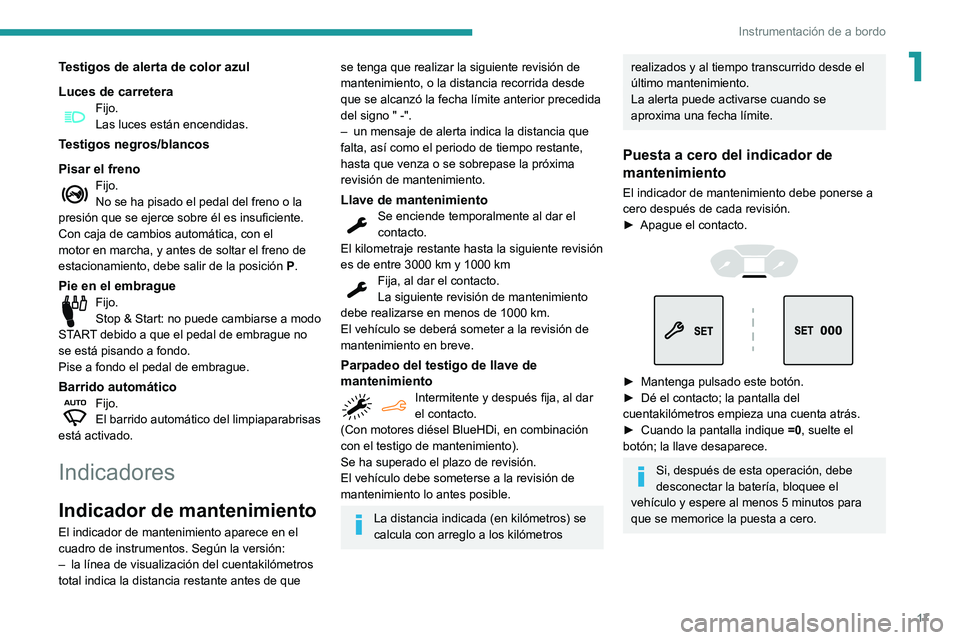

17
Instrumentación de a bordo
1Testigos de alerta de color azul
Luces de carretera
Fijo.Las luces están encendidas.
Testigos negros/blancos
Pisar el freno
Fijo.No se ha pisado el pedal del freno o la
presión que se ejerce sobre él es insuficiente.
Con caja de cambios automática, con el
motor en marcha, y antes de soltar el freno de
estacionamiento, debe salir de la posición P.
Pie en el embragueFijo.Stop & Start: no puede cambiarse a modo
START debido a que el pedal de embrague no
se está pisando a fondo.
Pise a fondo el pedal de embrague.
Barrido automáticoFijo.El barrido automático del limpiaparabrisas
está activado.
Indicadores
Indicador de mantenimiento
El indicador de mantenimiento aparece en el
cuadro de instrumentos. Según la versión:
– la línea de visualización del cuentakilómetros total indica la distancia restante antes de que
se tenga que realizar la siguiente revisión de
mantenimiento, o la distancia recorrida desde
que se alcanzó la fecha límite anterior precedida
del signo " -".
– un mensaje de alerta indica la distancia que falta, así como el periodo de tiempo restante,
hasta que venza o se sobrepase la próxima
revisión de mantenimiento.
Llave de mantenimientoSe enciende temporalmente al dar el contacto.
El kilometraje restante hasta la siguiente revisión
es de entre 3000 km y 1000 km
Fija, al dar el contacto.La siguiente revisión de mantenimiento
debe realizarse en menos de 1000 km.
El vehículo se deberá someter a la revisión de
mantenimiento en breve.
Parpadeo del testigo de llave de
mantenimiento
Intermitente y después fija, al dar el contacto.
(Con motores diésel BlueHDi, en combinación
con el testigo de mantenimiento).
Se ha superado el plazo de revisión.
El vehículo debe someterse a la revisión de
mantenimiento lo antes posible.
La distancia indicada (en kilómetros) se
calcula con arreglo a los kilómetros
realizados y al tiempo transcurrido desde el
último mantenimiento.
La alerta puede activarse cuando se
aproxima una fecha límite.
Puesta a cero del indicador de
mantenimiento
El indicador de mantenimiento debe ponerse a
cero después de cada revisión.
► Apague el contacto.


► Mantenga pulsado este botón.► Dé el contacto; la pantalla del cuentakilómetros empieza una cuenta atrás.► Cuando la pantalla indique =0, suelte el
botón; la llave desaparece.
Si, después de esta operación, debe
desconectar la batería, bloquee el
vehículo y espere al menos 5 minutos para
que se memorice la puesta a cero.

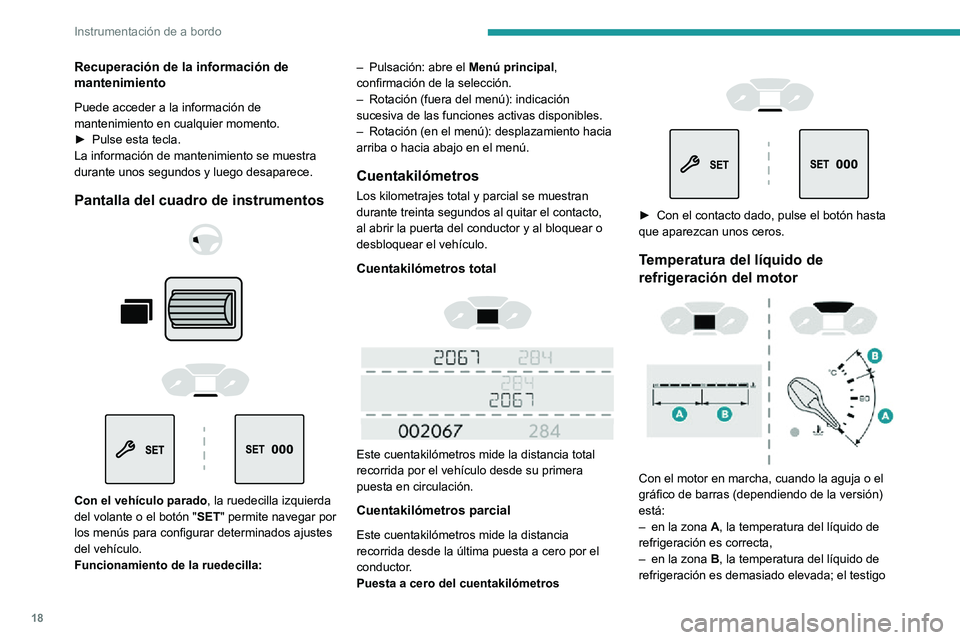

18
Instrumentación de a bordo
Recuperación de la información de
mantenimiento
Puede acceder a la información de
mantenimiento en cualquier momento.
► Pulse esta tecla.La información de mantenimiento se muestra
durante unos segundos y luego desaparece.
Pantalla del cuadro de instrumentos




Con el vehículo parado, la ruedecilla izquierda
del volante o el botón " SET" permite navegar por
los menús para configurar determinados ajustes
del vehículo.
Funcionamiento de la ruedecilla:
– Pulsación: abre el Menú principal ,
confirmación de la selección.
– Rotación (fuera del menú): indicación sucesiva de las funciones activas disponibles.– Rotación (en el menú): desplazamiento hacia arriba o hacia abajo en el menú.
Cuentakilómetros
Los kilometrajes total y parcial se muestran
durante treinta segundos al quitar el contacto,
al abrir la puerta del conductor y al bloquear o
desbloquear el vehículo.
Cuentakilómetros total



Este cuentakilómetros mide la distancia total
recorrida por el vehículo desde su primera
puesta en circulación.
Cuentakilómetros parcial
Este cuentakilómetros mide la distancia
recorrida desde la última puesta a cero por el
conductor.
Puesta a cero del cuentakilómetros



► Con el contacto dado, pulse el botón hasta que aparezcan unos ceros.
Temperatura del líquido de
refrigeración del motor


Con el motor en marcha, cuando la aguja o el
gráfico de barras (dependiendo de la versión)
está:
– en la zona A, la temperatura del líquido de
refrigeración es correcta,
– en la zona B, la temperatura del líquido de
refrigeración es demasiado elevada; el testigo

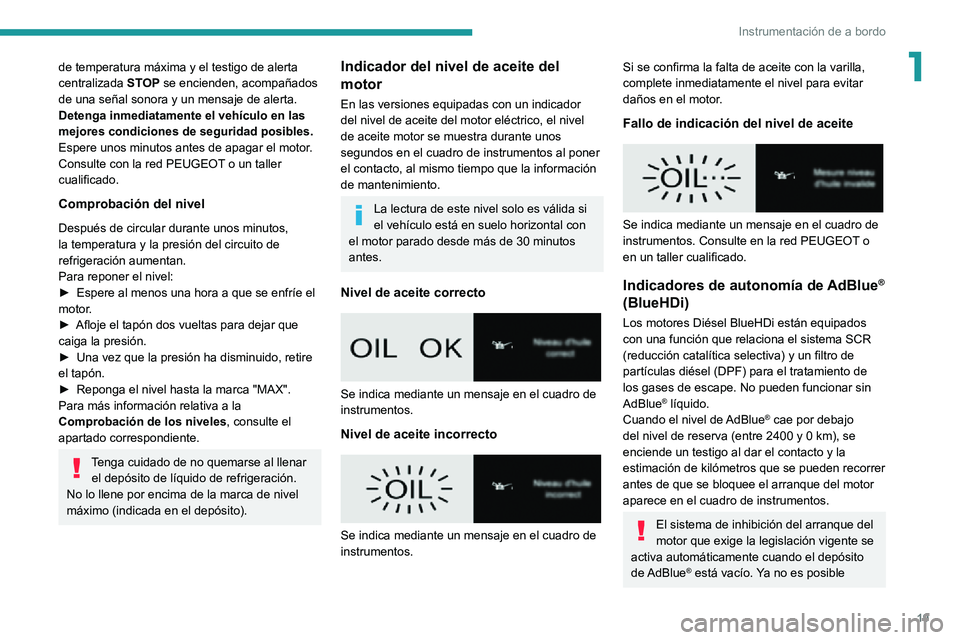

19
Instrumentación de a bordo
1de temperatura máxima y el testigo de alerta
centralizada STOP se encienden, acompañados
de una señal sonora y un mensaje de alerta.
Detenga inmediatamente el vehículo en las
mejores condiciones de seguridad posibles.
Espere unos minutos antes de apagar el motor.
Consulte con la red PEUGEOT o un taller
cualificado.
Comprobación del nivel
Después de circular durante unos minutos,
la temperatura y la presión del circuito de
refrigeración aumentan.
Para reponer el nivel:
► Espere al menos una hora a que se enfríe el motor.► Afloje el tapón dos vueltas para dejar que caiga la presión.► Una vez que la presión ha disminuido, retire el tapón.► Reponga el nivel hasta la marca "MAX".Para más información relativa a la
Comprobación de los niveles , consulte el
apartado correspondiente.
Tenga cuidado de no quemarse al llenar el depósito de líquido de refrigeración.
No lo llene por encima de la marca de nivel
máximo (indicada en el depósito).
Indicador del nivel de aceite del
motor
En las versiones equipadas con un indicador
del nivel de aceite del motor eléctrico, el nivel
de aceite motor se muestra durante unos
segundos en el cuadro de instrumentos al poner
el contacto, al mismo tiempo que la información
de mantenimiento.
La lectura de este nivel solo es válida si
el vehículo está en suelo horizontal con
el motor parado desde más de 30 minutos
antes.
Nivel de aceite correcto


Se indica mediante un mensaje en el cuadro de
instrumentos.
Nivel de aceite incorrecto


Se indica mediante un mensaje en el cuadro de
instrumentos.
Si se confirma la falta de aceite con la varilla,
complete inmediatamente el nivel para evitar
daños en el motor.
Fallo de indicación del nivel de aceite


Se indica mediante un mensaje en el cuadro de
instrumentos. Consulte en la red PEUGEOT o
en un taller cualificado.
Indicadores de autonomía de AdBlue®
(BlueHDi)
Los motores Diésel BlueHDi están equipados
con una función que relaciona el sistema SCR
(reducción catalítica selectiva) y un filtro de
partículas diésel (DPF) para el tratamiento de
los gases de escape. No pueden funcionar sin
AdBlue
® líquido.
Cuando el nivel de AdBlue® cae por debajo
del nivel de reserva (entre 2400 y 0 km), se
enciende un testigo al dar el contacto y la
estimación de kilómetros que se pueden recorrer
antes de que se bloquee el arranque del motor
aparece en el cuadro de instrumentos.
El sistema de inhibición del arranque del
motor que exige la legislación vigente se
activa automáticamente cuando el depósito
de AdBlue
® está vacío. Ya no es posible

20
Instrumentación de a bordo

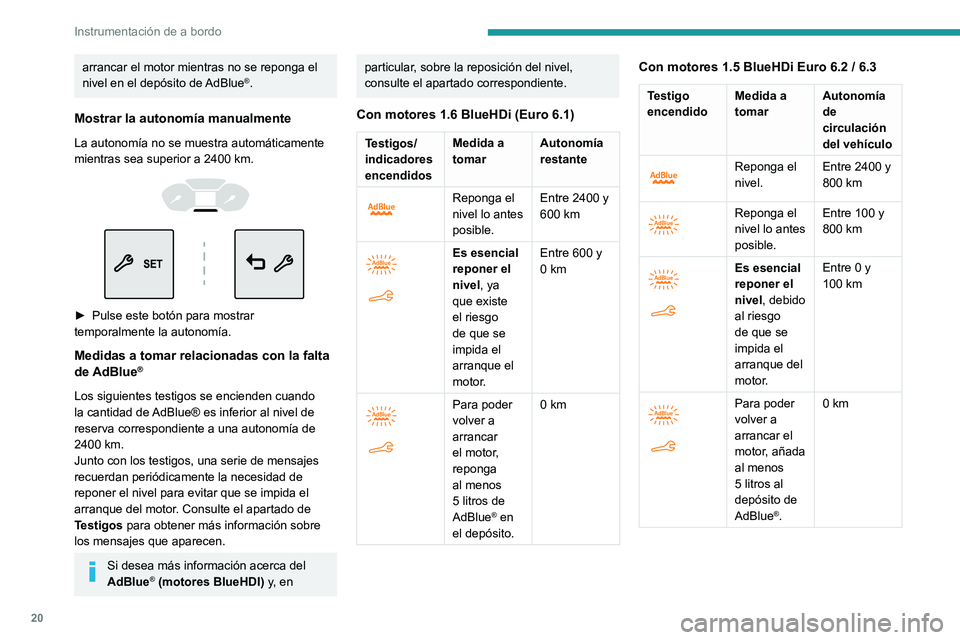

arrancar el motor mientras no se reponga el
nivel en el depósito de AdBlue®.
Mostrar la autonomía manualmente
La autonomía no se muestra automáticamente mientras sea superior a 2400 km.


► Pulse este botón para mostrar temporalmente la autonomía.
Medidas a tomar relacionadas con la falta
de AdBlue®
Los siguientes testigos se encienden cuando
la cantidad de AdBlue® es inferior al nivel de
reserva correspondiente a una autonomía de
2400 km.Junto con los testigos, una serie de mensajes
recuerdan periódicamente la necesidad de
reponer el nivel para evitar que se impida el
arranque del motor. Consulte el apartado de
Testigos para obtener más información sobre
los mensajes que aparecen.
Si desea más información acerca del
AdBlue® (motores BlueHDI) y, en
particular, sobre la reposición del nivel,
consulte el apartado correspondiente.
Con motores 1.6 BlueHDi (Euro 6.1)
Testigos/
indicadores
encendidosMedida a
tomar
Autonomía
restante


Reponga el
nivel lo antes
posible.Entre 2400 y
600 km


Es esencial
reponer el
nivel, ya
que existe
el riesgo
de que se
impida el
arranque el
motor.Entre 600 y 0 km


Para poder
volver a
arrancar
el motor,
reponga
al menos
5 litros de
AdBlue
® en
el depósito.
0 km
Con motores 1.5 BlueHDi Euro 6.2 / 6.3
Testigo
encendido Medida a
tomarAutonomía
de
circulación
del vehículo


Reponga el
nivel.Entre 2400 y 800 km


Reponga el
nivel lo antes
posible.Entre 100 y 800 km


Es esencial
reponer el
nivel, debido
al riesgo
de que se
impida el
arranque del
motor.Entre 0 y
100 km


Para poder
volver a
arrancar el
motor, añada
al menos
5 litros al
depósito de
AdBlue
®.0 km

21
Instrumentación de a bordo

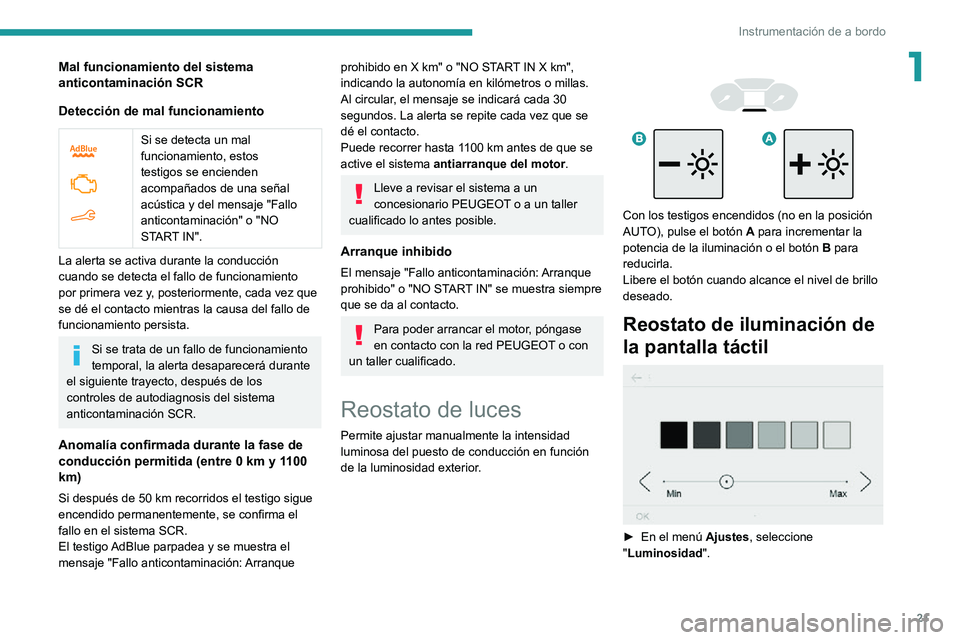

1Mal funcionamiento del sistema
anticontaminación SCR
Detección de mal funcionamiento


Si se detecta un mal
funcionamiento, estos
testigos se encienden
acompañados de una señal
acústica y del mensaje "Fallo
anticontaminación" o "NO
START IN".
La alerta se activa durante la conducción
cuando se detecta el fallo de funcionamiento
por primera vez y, posteriormente, cada vez que
se dé el contacto mientras la causa del fallo de
funcionamiento persista.
Si se trata de un fallo de funcionamiento
temporal, la alerta desaparecerá durante
el siguiente trayecto, después de los
controles de autodiagnosis del sistema
anticontaminación SCR.
Anomalía confirmada durante la fase de
conducción permitida (entre 0 km y 1100
km)
Si después de 50 km recorridos el testigo sigue encendido permanentemente, se confirma el
fallo en el sistema SCR.
El testigo AdBlue parpadea y se muestra el
mensaje "Fallo anticontaminación: Arranque
prohibido en X km" o "NO START IN X km",
indicando la autonomía en kilómetros o millas.
Al circular, el mensaje se indicará cada 30
segundos. La alerta se repite cada vez que se
dé el contacto.
Puede recorrer hasta 1100 km antes de que se
active el sistema antiarranque del motor.
Lleve a revisar el sistema a un
concesionario PEUGEOT o a un taller
cualificado lo antes posible.
Arranque inhibido
El mensaje "Fallo anticontaminación: Arranque
prohibido" o "NO START IN" se muestra siempre
que se da al contacto.
Para poder arrancar el motor, póngase
en contacto con la red PEUGEOT o con
un taller cualificado.
Reostato de luces
Permite ajustar manualmente la intensidad
luminosa del puesto de conducción en función
de la luminosidad exterior.



Con los testigos encendidos (no en la posición
AUTO), pulse el botón A para incrementar la
potencia de la iluminación o el botón B para
reducirla.
Libere el botón cuando alcance el nivel de brillo
deseado.
Reostato de iluminación de
la pantalla táctil


► En el menú Ajustes, seleccione
"Luminosidad ".

22
Instrumentación de a bordo
Consumo de carburante medio
(l/100 km o km/l o mpg)Calculado desde de la última puesta a cero de los datos del cuentakilómetros
parcial.
Velocidad media
(km/h o mph)Calculada desde de la última puesta a cero del cuentakilómetros parcial.
Distancia recorrida
(km o millas)Calculada desde de la última puesta a cero del cuentakilómetros parcial.
Contador de tiempo Stop & Start
(minutos/segundos u horas/minutos)
Si el vehículo dispone de Stop & Start, un
contador suma el tiempo acumulado de
funcionamiento del modo STOP durante el
trayecto.
El contador se pone a cero al dar el contacto.

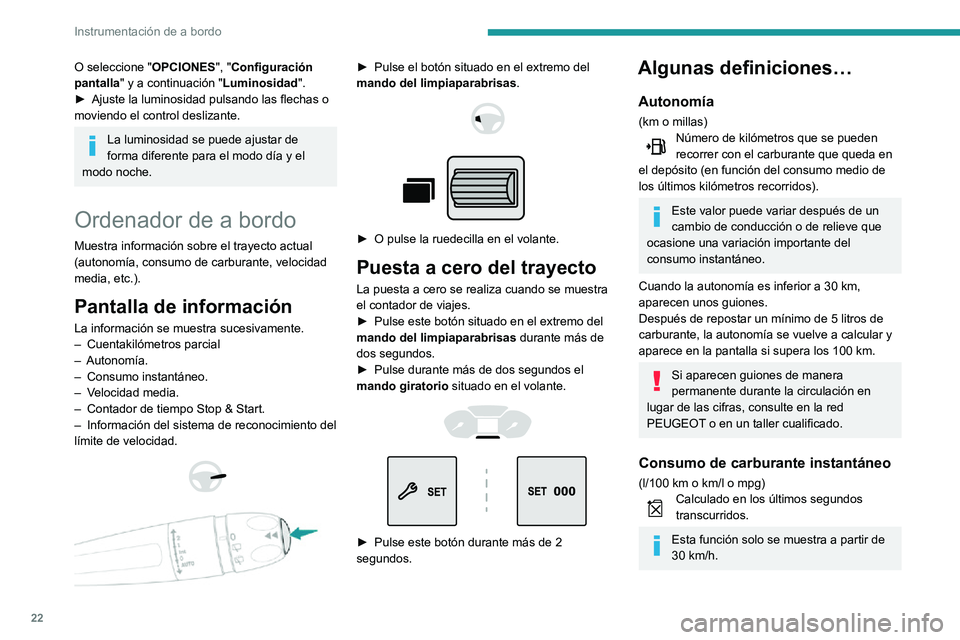

O seleccione " OPCIONES", "Configuración
pantalla" y a continuación " Luminosidad".
► Ajuste la luminosidad pulsando las flechas o moviendo el control deslizante.
La luminosidad se puede ajustar de
forma diferente para el modo día y el
modo noche.
Ordenador de a bordo
Muestra información sobre el trayecto actual
(autonomía, consumo de carburante, velocidad
media, etc.).
Pantalla de información
La información se muestra sucesivamente.– Cuentakilómetros parcial– Autonomía.– Consumo instantáneo.– Velocidad media.– Contador de tiempo Stop & Start.– Información del sistema de reconocimiento del
límite de velocidad.


► Pulse el botón situado en el extremo del mando del limpiaparabrisas.


► O pulse la ruedecilla en el volante.
Puesta a cero del trayecto
La puesta a cero se realiza cuando se muestra
el contador de viajes.
► Pulse este botón situado en el extremo del mando del limpiaparabrisas durante más de
dos segundos.
► Pulse durante más de dos segundos el mando giratorio situado en el volante.


► Pulse este botón durante más de 2 segundos.
Algunas definiciones…
Autonomía
(km o millas)Número de kilómetros que se pueden recorrer con el carburante que queda en
el depósito (en función del consumo medio de
los últimos kilómetros recorridos).
Este valor puede variar después de un
cambio de conducción o de relieve que
ocasione una variación importante del
consumo instantáneo.
Cuando la autonomía es inferior a 30 km, aparecen unos guiones.
Después de repostar un mínimo de 5 litros de
carburante, la autonomía se vuelve a calcular y
aparece en la pantalla si supera los 100 km.
Si aparecen guiones de manera
permanente durante la circulación en
lugar de las cifras, consulte en la red
PEUGEOT o en un taller cualificado.
Consumo de carburante instantáneo
(l/100 km o km/l o mpg)Calculado en los últimos segundos transcurridos.
Esta función solo se muestra a partir de
30 km/h.
