2021 Peugeot Landtrek Manual do proprietário (in Portuguese)

7

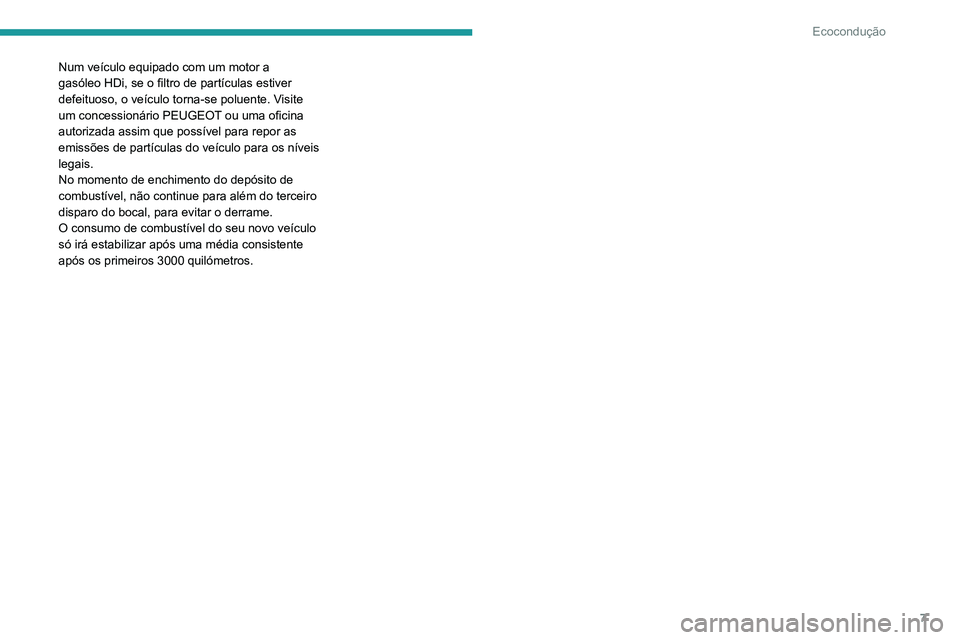

Ecocondução
Num veículo equipado com um motor a
gasóleo HDi, se o filtro de partículas estiver
defeituoso, o veículo torna-se poluente. Visite
um concessionário PEUGEOT ou uma oficina
autorizada assim que possível para repor as
emissões de partículas do veículo para os níveis
legais.
No momento de enchimento do depósito de
combustível, não continue para além do terceiro
disparo do bocal, para evitar o derrame.
O consumo de combustível do seu novo veículo
só irá estabilizar após uma média consistente
após os primeiros 3000 quilómetros.

8

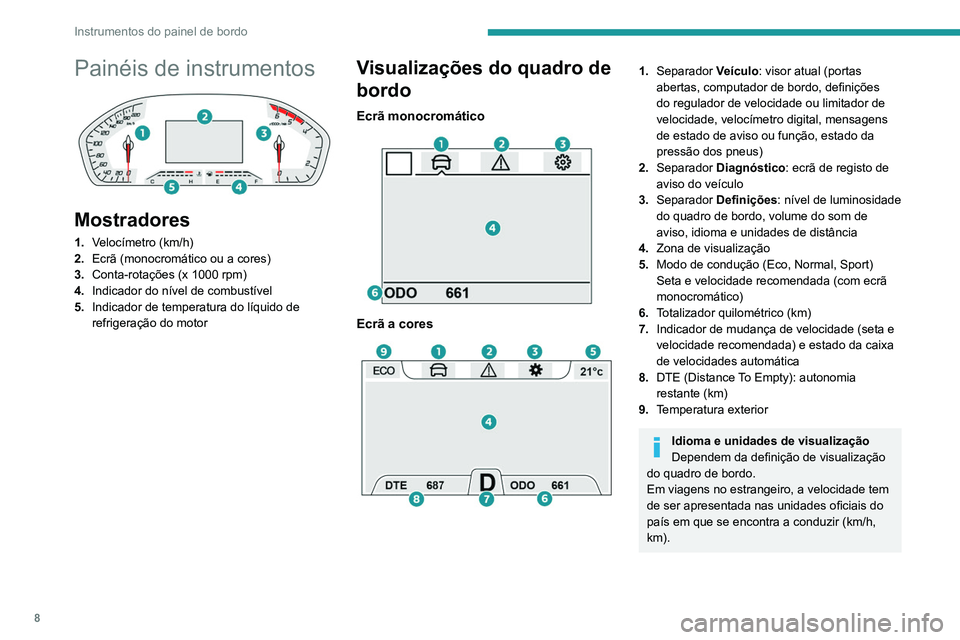

Instrumentos do painel de bordo
Painéis de instrumentos

Mostradores
1.Velocímetro (km/h)
2. Ecrã (monocromático ou a cores)
3. Conta-rotações (x 1000 rpm)
4. Indicador do nível de combustível
5. Indicador de temperatura do líquido de
refrigeração do motor
Visualizações do quadro de
bordo
Ecrã monocromático

Ecrã a cores

1.Separador Veículo: visor atual (portas
abertas, computador de bordo, definições
do regulador de velocidade ou limitador de
velocidade, velocímetro digital, mensagens
de estado de aviso ou função, estado da
pressão dos pneus)
2. Separador Diagnóstico: ecrã de registo de
aviso do veículo
3. Separador Definições: nível de luminosidade
do quadro de bordo, volume do som de
aviso, idioma e unidades de distância
4. Zona de visualização
5. Modo de condução (Eco, Normal, Sport)
Seta e velocidade recomendada (com ecrã
monocromático)
6. Totalizador quilométrico (km)
7. Indicador de mudança de velocidade (seta e
velocidade recomendada) e estado da caixa
de velocidades automática
8. DTE (Distance To Empty): autonomia
restante (km)
9. Temperatura exterior
Idioma e unidades de visualização
Dependem da definição de visualização
do quadro de bordo.
Em viagens no estrangeiro, a velocidade tem
de ser apresentada nas unidades oficiais do
país em que se encontra a conduzir (km/h,
km).

9
Instrumentos do painel de bordo
1Seleção dos separadores de visualização

► Pressione o botão A situado à direita do
volante para visualizar e percorrer os vários
separadores.
►

Gire o botão rotativo
B situado à direita do
volante para visualizar as várias janelas ou
selecionar os vários menus.
►

Quando a janela for apresentada ou o menu
estiver selecionado, pressione o botão rotativo B


para procurar e selecionar.
►

Em seguida, selecione ou modifique e depois
pressione o botão rotativo B

para confirmar.
►

Pressione o botão A

para sair do menu
selecionado.
Se não for efetuada qualquer ação nos
comandos, o separador Veículo é apresentado
de novo automaticamente após alguns instantes.
Luzes avisadoras e
indicadoras
Apresentadas como símbolos, as luzes avisadoras e indicadoras informam o condutor
relativamente ao aparecimento de uma anomalia
(luzes avisadoras) ou do acionamento de um
sistema (luzes indicadoras de funcionamento ou de desativação). Determinadas luzes
acendem-se de duas formas (fixa ou
intermitente) e/ou em várias cores.
Avisos associados
O acendimento de uma luz pode ser
acompanhado por um sinal sonoro e/ou uma
mensagem no ecrã.
A relação do tipo de alerta com o estado de
funcionamento do veículo permite determinar
se a situação é normal ou se está presente uma
anomalia: para obter mais informações, consulte
a descrição de cada luz.
Quando a ignição é ligada
Determinadas luzes avisadoras vermelhas
ou laranja acendem-se, durante alguns
segundos, quando a ignição é ligada. Estas
luzes avisadorasdevem apagar-se assim que o
arranque do motor é efetuado.
Para mais informações sobre um sistema ou
uma função, consulte a secção correspondente.
Luz de aviso sempre acesa
Uma luz de aviso acesa a vermelho ou laranja
indica que existe uma anomalia que requer
atenção.
Se uma luz de aviso estiver sempre acesa
As referências (1), (2) e (3) na descrição das
luzes avisadoras e indicadoras indicam se deve
contactar um profissional qualificado além das
ações imediatas recomendadas.
(1): Deve parar o veículo.
Deve parar o veículo assim que as condições de
segurança o permitirem e desligar a ignição.
(2): Contacte um concessionário PEUGEOT ou
uma oficina autorizada.
(3): Dirija-se a um concessionário PEUGEOT ou
a uma oficina autorizada.
Lista de luzes avisadoras
Luzes de aviso vermelhas
PARAR
Fixa, associada a outra luz avisadora,
acompanhada pela visualização de uma
mensagem e um sinal sonoro.
Foi detetado um problema grave de
funcionamento do motor, sistema de travagem,
direção assistida, caixa de velocidades
automática ou uma anomalia elétrica grave.
Efetue (1) e, em seguida, (2).
Temperatura máxima do líquido de
refrigeração do motor
Fixo.
A temperatura do circuito de
arrefecimento é demasiado elevada.
Efetue (1) e aguarde até o motor arrefecer para
atestar o líquido, se necessário. Se o problema
persistir, efetue (2).
Pressão do óleo do motorFixo.
O sistema de lubrificação do motor
encontra-se avariado.
Efetue (1) e, em seguida, (2).

10
Instrumentos do painel de bordo
Presença de água no filtro de gasóleoFixa, acompanhada de uma mensagem
no ecrã.
O filtro de gasóleo contém água.
Efetue (2) sem atraso. Risco de danificar o
sistema de injeção de combustível!
Nível de bateria de 12 VFixa.
O circuito de carga da bateria está
avariado (terminais sujos, correia do alternador
frouxa ou cortada, etc.).
Efetue (1).
►

Com a caixa de velocidades manual,
engrene uma velocidade.
►


Com a caixa de velocidades automática,
coloque calços contra uma das rodas.
Limpe e aperte os terminais. Se a luz avisadora
não se apagar durante o arranque do motor

,
efetue (2).
Porta(s) aberta(s)Fixa e associada a uma mensagem que
identifica o acesso.
Uma porta não está bem fechada (a uma
velocidade inferior a 10 km/h).
Fixa, associada a uma mensagem que
identifica o acesso e acompanhada de
um sinal sonoro.
Uma porta não está bem fechada (a uma
velocidade superior a 10 km/h).
Cintos de segurança não colocados/
removidos
Fixa ou intermitente, acompanhada de
um sinal sonoro cada vez mais alto.
Um cinto não foi colocado ou foi retirado.
O condutor não colocou o cinto de segurança
ou retirou-o. O passageiro direito removeu o
respetivo cinto de segurança.
Alarme do perímetro exterior e
imobilizador do motor eletrónico
Fixa.
O dispositivo de antiarranque e alarme
não é desativado (o telecomando não foi
reconhecido).
Tranque o veículo, destranque-o e ligue a
ignição novamente.
Se o problema persistir, efetue (2).
AirbagsFixo.
Foi detetada uma anomalia num dos
airbags ou nos pré-tensores pirotécnicos dos
cintos de segurança.
Efetue (3).
Travão de estacionamentoFixa.
O travão de estacionamento encontra-se
engrenado ou desengrenado de forma incorreta.
TravagemFixa.
O nível do óleo de travões baixou
significativamente. Efetue (1) e, em seguida, reponha o nível de
líquido de acordo com as recomendações do
fabricante. Se o problema persistir, efetue (2).
Fixo.
O repartidor eletrónico de
travagem (EBFD) tem uma anomalia.
Efetue (1) e, em seguida, (2).
Luzes de aviso laranjas
Serviço
Temporariamente ligada, com apresentação de uma mensagem.
São detetadas uma ou mais anomalias ligeiras,
para as quais não existe uma luz avisadora
específica.
Identifique a causa da anomalia através da
mensagem apresentada no quadro de bordo.
É possível resolver alguns problemas, como
substituir a pilha do telecomando.
Para outros problemas, como o mau
funcionamento do sistema de deteção da
pressão baixa dos pneus, efetue (3).
Fixa, acompanhada de uma mensagem.
São detetadas uma ou mais anomalias
graves, para as quais não existe uma luz
avisadora específica.
Identifique a causa da anomalia através da
mensagem apresentada no quadro de bordo e,
em seguida, efetue (3).
Pré-aquecimento do motor (gasóleo)Temporariamente acesa (até cerca de 30 segundos em condições

11
Instrumentos do painel de bordo

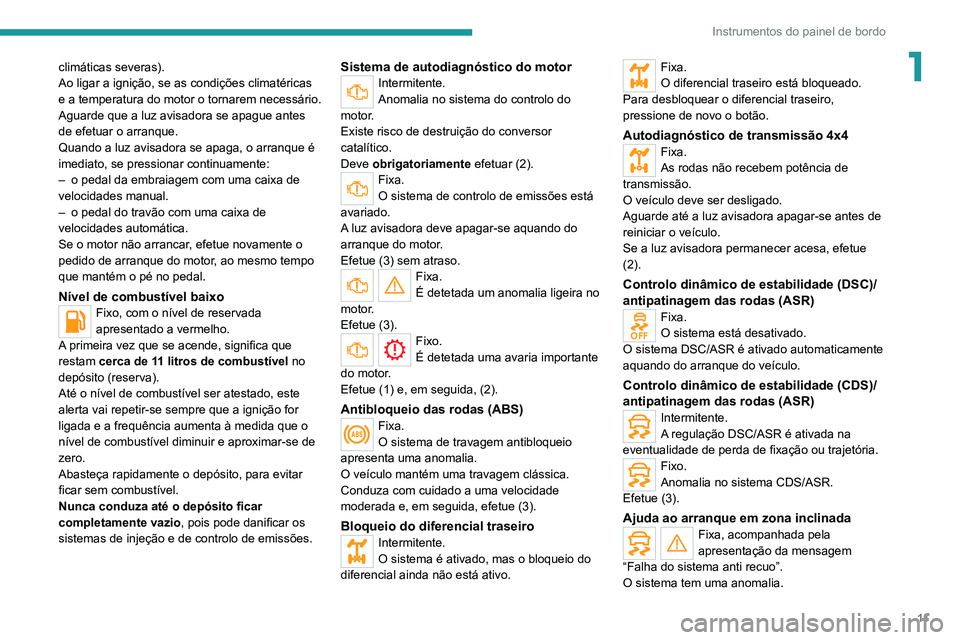

1climáticas severas).
Ao ligar a ignição, se as condições climatéricas
e a temperatura do motor o tornarem necessário.
Aguarde que a luz avisadora se apague antes
de efetuar o arranque.
Quando a luz avisadora se apaga, o arranque é
imediato, se pressionar continuamente:
–
o pedal da embraiagem com uma caixa de
velocidades manual.
–


o pedal do travão com uma caixa de
velocidades automática.
Se o motor não arrancar

, efetue novamente o
pedido de arranque do motor, ao mesmo tempo
que mantém o pé no pedal.
Nível de combustível baixoFixo, com o nível de reservada
apresentado a vermelho.
A primeira vez que se acende, significa que
restam cerca de 11 litros de combustível no
depósito (reserva).
Até o nível de combustível ser atestado, este
alerta vai repetir-se sempre que a ignição for
ligada e a frequência aumenta à medida que o
nível de combustível diminuir e aproximar-se de
zero.
Abasteça rapidamente o depósito, para evitar
ficar sem combustível.
Nunca conduza até o depósito ficar
completamente vazio, pois pode danificar os
sistemas de injeção e de controlo de emissões.
Sistema de autodiagnóstico do motorIntermitente.
Anomalia no sistema do controlo do
motor.
Existe risco de destruição do conversor
catalítico.
Deve obrigatoriamente efetuar (2).
Fixa.
O sistema de controlo de emissões está
avariado.
A luz avisadora deve apagar-se aquando do
arranque do motor.
Efetue (3) sem atraso.
Fixa.
É detetada um anomalia ligeira no
motor.
Efetue (3).
Fixo.
É detetada uma avaria importante
do motor.
Efetue (1) e, em seguida, (2).
Antibloqueio das rodas (ABS)Fixa.
O sistema de travagem antibloqueio
apresenta uma anomalia.
O veículo mantém uma travagem clássica.
Conduza com cuidado a uma velocidade
moderada e, em seguida, efetue (3).
Bloqueio do diferencial traseiroIntermitente.
O sistema é ativado, mas o bloqueio do
diferencial ainda não está ativo.
Fixa.
O diferencial traseiro está bloqueado.
Para desbloquear o diferencial traseiro,
pressione de novo o botão.
Autodiagnóstico de transmissão 4x4Fixa.
As rodas não recebem potência de
transmissão.
O veículo deve ser desligado.
Aguarde até a luz avisadora apagar-se antes de
reiniciar o veículo.
Se a luz avisadora permanecer acesa, efetue
(2).
Controlo dinâmico de estabilidade (DSC)/
antipatinagem das rodas (ASR)
Fixa.
O sistema está desativado.
O sistema DSC/ASR é ativado automaticamente
aquando do arranque do veículo.
Controlo dinâmico de estabilidade (CDS)/
antipatinagem das rodas (ASR)
Intermitente.
A regulação DSC/ASR é ativada na
eventualidade de perda de fixação ou trajetória.
Fixo.
Anomalia no sistema CDS/ASR.
Efetue (3).
Ajuda ao arranque em zona inclinadaFixa, acompanhada pela
apresentação da mensagem
“Falha do sistema anti recuo”.
O sistema tem uma anomalia.

12
Instrumentos do painel de bordo

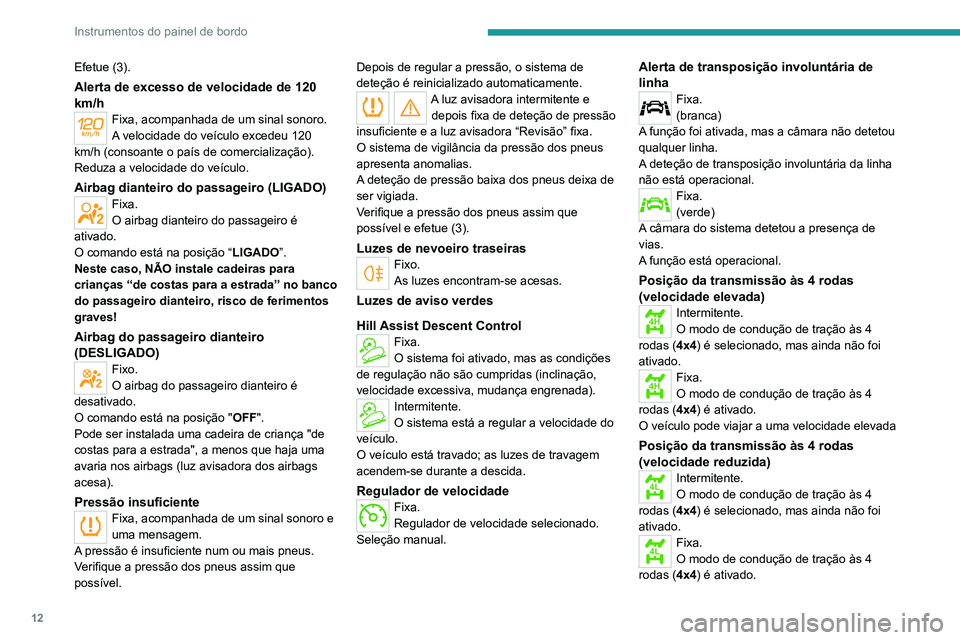

Efetue (3).
Alerta de excesso de velocidade de 120
km/h
Fixa, acompanhada de um sinal sonoro.
A velocidade do veículo excedeu 120
km/h (consoante o país de comercialização).
Reduza a velocidade do veículo.
Airbag dianteiro do passageiro (LIGADO)Fixa.
O airbag dianteiro do passageiro é
ativado.
O comando está na posição “ LIGADO”.
Neste caso, NÃO instale cadeiras para
crianças “de costas para a estrada” no banco
do passageiro dianteiro, risco de ferimentos
graves!
Airbag do passageiro dianteiro
(DESLIGADO)
Fixo.
O airbag do passageiro dianteiro é
desativado.
O comando está na posição " OFF".
Pode ser instalada uma cadeira de criança "de
costas para a estrada", a menos que haja uma
avaria nos airbags (luz avisadora dos airbags
acesa).
Pressão insuficienteFixa, acompanhada de um sinal sonoro e
uma mensagem.
A pressão é insuficiente num ou mais pneus.
Verifique a pressão dos pneus assim que
possível. Depois de regular a pressão, o sistema de
deteção é reinicializado automaticamente.
A luz avisadora intermitente e
depois fixa de deteção de pressão
insuficiente e a luz avisadora “Revisão” fixa.
O sistema de vigilância da pressão dos pneus
apresenta anomalias.
A deteção de pressão baixa dos pneus deixa de
ser vigiada.
Verifique a pressão dos pneus assim que
possível e efetue (3).
Luzes de nevoeiro traseirasFixo.
As luzes encontram-se acesas.
Luzes de aviso verdes
Hill Assist Descent Control
Fixa.
O sistema foi ativado, mas as condições
de regulação não são cumpridas (inclinação,
velocidade excessiva, mudança engrenada).
Intermitente.
O sistema está a regular a velocidade do
veículo.
O veículo está travado; as luzes de travagem
acendem-se durante a descida.
Regulador de velocidadeFixa.
Regulador de velocidade selecionado.
Seleção manual.
Alerta de transposição involuntária de
linha
Fixa.
(branca)
A função foi ativada, mas a câmara não detetou
qualquer linha.
A deteção de transposição involuntária da linha
não está operacional.
Fixa.
(verde)
A câmara do sistema detetou a presença de
vias.
A função está operacional.
Posição da transmissão às 4 rodas
(velocidade elevada)
4HIntermitente.
O modo de condução de tração às 4
rodas (4x4) é selecionado, mas ainda não foi
ativado.
4HFixa.
O modo de condução de tração às 4
rodas (4x4) é ativado.
O veículo pode viajar a uma velocidade elevada
Posição da transmissão às 4 rodas
(velocidade reduzida)
4LIntermitente.
O modo de condução de tração às 4
rodas (4x4) é selecionado, mas ainda não foi
ativado.
4LFixa.
O modo de condução de tração às 4
rodas (4x4) é ativado.

13
Instrumentos do painel de bordo
1O veículo só pode viajar a uma velocidade
reduzida.
Indicadores de mudança de direçãoIntermitente com sinal sonoro.
Os indicadores de mudança de direção
encontram-se acesos.
Luzes de nevoeiro dianteirasFixa.
As luzes de nevoeiro dianteiras
encontram-se acesas.
Luzes de presençaFixo.
As luzes encontram-se acesas.
Luzes de cruzamentoFixa.
As luzes encontram-se acesas.
Luzes de aviso azuis
Luzes de estrada (máximos)
Fixa.
As luzes encontram-se acesas.
Indicador de temperatura
do líquido de refrigeração
do motor


Com o motor em funcionamento:
– Na zona A, a temperatura está correta.
–

Na zona
B, a temperatura está demasiado
alta; a luz avisadora e a luz avisadora
STOP centralizada acendem-se no painel
de instrumentos, acompanhadas por uma
mensagem e um sinal sonoro.
Tem de parar o veículo assim que for
possível fazê-lo em segurança.
Aguarde alguns minutos antes de desligar o
motor.
Depois de desligar a ignição, abra
cuidadosamente o capô e verifique o
nível do líquido de refrigeração.
Para obter mais informações sobre a
Verificação dos níveis, consulte a
secção correspondente.
Conta-quilómetros total
O conta-quilómetros total mede a distância total
percorrida pelo veículo desde o registo inicial.
Com a ignição ligada, a distância total é
sempre apresentada. É apresentada durante
30 segundos depois de desligar a ignição.
É apresentada quando a porta do condutor
é aberta e quando o veículo é trancado ou
destrancado.
Em caso de deslocação ao estrangeiro,
pode ser necessário alterar as unidades
de distância (km milhas): a visualização da
velocidade deve ser expressa na unidade
oficial do país (km/h ou mph).
A unidade pode ser alterada no menu
de configuração do ecrã, com o veículo
imobilizado.

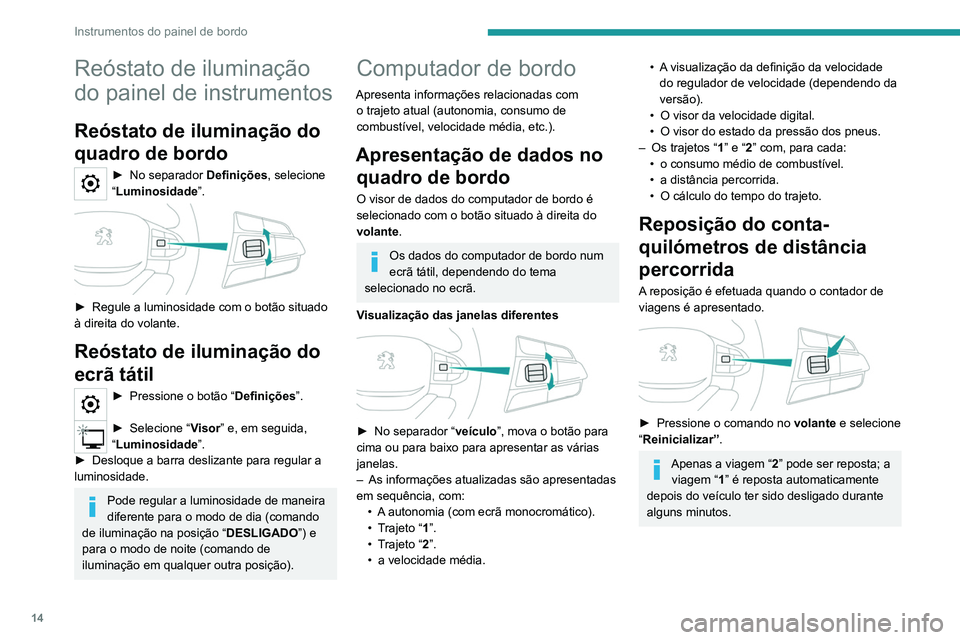

14
Instrumentos do painel de bordo
Reóstato de iluminação
do painel de instrumentos
Reóstato de iluminação do
quadro de bordo
► No separador Definições, selecione
“Luminosidade ”.


► Regule a luminosidade com o botão situado
à direita do volante.
Reóstato de iluminação do
ecrã tátil
► Pressione o botão “Definições”.
► Selecione “Visor” e, em seguida,
“Luminosidade ”.
►

Desloque a barra deslizante para regular a
luminosidade.
Pode regular a luminosidade de maneira
diferente para o modo de dia (comando
de iluminação na posição “ DESLIGADO”) e
para o modo de noite (comando de
iluminação em qualquer outra posição).
Computador de bordo
Apresenta informações relacionadas com o trajeto atual (autonomia, consumo de
combustível, velocidade média, etc.).
Apresentação de dados no quadro de bordo
O visor de dados do computador de bordo é
selecionado com o botão situado à direita do
volante.
Os dados do computador de bordo num
ecrã tátil, dependendo do tema
selecionado no ecrã.
Visualização das janelas diferentes


► No separador “ veículo ”, mova o botão para
cima ou para baixo para apresentar as várias
janelas.
–

As informações atualizadas são apresentadas
em sequência, com: •


A
autonomia (com ecrã monocromático).
•

T
rajeto “1”.
•

T
rajeto “2”.
•

a velocidade média.
• A visualização da definição da velocidade do regulador de velocidade (dependendo da
versão).
•

O visor da velocidade digital.
•


O visor do estado da pressão dos pneus.
–


Os trajetos “
1” e “2” com, para cada:
•

o consumo médio de combustível.
•


a distância percorrida.
•


O cálculo do tempo do trajeto.
Reposição do conta-
quilómetros de distância
percorrida
A reposição é efetuada quando o contador de
viagens é apresentado.


► Pressione o comando no volante e selecione
“Reinicializar”.
Apenas a viagem “2” pode ser reposta; a viagem “1” é reposta automaticamente
depois do veículo ter sido desligado durante
alguns minutos.
