2021 PEUGEOT EXPERT Upute Za Rukovanje (in Croatian)

223
U slučaju kvara
8Ponovno spajanje priključka (+)

► Do kraja podignite ručicu A.► Vratite obujmicu B na priključak (+).► Do kraja pritisnite stezaljku B.► Spustite ručicu A kako biste uglavili stezaljku
B.
► Ovisno o opremi, spustite plastični poklopac na priključku (+).
Ne pomičite ručicu na silu, jer ako je
obujmica loše postavljena, neće se moći
uglaviti; ponovite postupak.
Nakon ponovnog spajanja
Nakon ponovnog spajanja akumulatora uključite
kontakt i pričekajte 1 minutu prije pokretanja
motora kako biste omogućili inicijalizaciju
elektroničkih sustava.
Ako i nakon toga utvrdite manje smetnje, obratite
se mreži PEUGEOT ili nekoj stručnoj radionici.
U odgovarajućem odjeljku reinicijalizirajte
određenu opremu:
– Daljinski upravljač ili elektronički ključ (ovisno o izvedbi).– Električni podizači prozora.– Datum i sat.– Memorirane radijske postaje.
Tijekom vožnje nakon prvog pokretanja motora, sustav Stop & Start možda neće
biti u funkciji.
U tom slučaju sustav će ponovno biti
dostupan tek nakon neprekidnog razdoblja
mirovanja vozila, čije trajanje ovisi o vanjskoj
temperaturi i o napunjenosti akumulatora (do
oko 8 sati).
Vuča
Postupak vuče vašeg ili drugog vozila pomoću
uklonjivog prstena za vuču.
Opće preporuke
Pridržavajte se važećih propisa u zemlji
kroz koju prolazite.
Provjerite da je težina vučnog vozila veća od
težine vučenog vozila.
Vozač mora ostati za upravljačem u vučenom
vozilu i mora imati valjanu vozačku dozvolu.
Prilikom vuče sa sva četiri kotača na tlu,
uvijek treba upotrebljavati homologiranu
motku za vuču; užad i remenje su zabranjeni.
Vučno vozilo mora se postupno pokretati.
Kada se vozilo vuče s ugašenim motorom,
servo uređaj kočnica i upravljača ne djeluje.
Profesionalna vučna služba mora se
pozvati:
– u slučaju kvara vozila na autocesti ili na brzoj prometnici– ako se ručica mjenjača ne može postaviti u neutralan položaj, ako se obruč upravljača
ne može osloboditi ili ako se ručna kočnica ne
može otpustiti
– ako nije moguća vuča vozila s automatskim mjenjačem uz pokrenut motor– za vuču vozila sa samo dva kotača na tlu– za vozilo s četiri pogonska kotača– ako homologirana motka za vuču nije na raspolaganju.
Prije vuče vozila, vozilo obavezno
ostavite u praznom hodu.
Više podataka o promjeni u prazni hod
možete pronaći u odgovarajućem odjeljku.
Elektromotor
Vaše se vozilo ni pod kojim okolnostima
ne smije upotrebljavati za vuču drugog vozila.
Međutim, možete ga, primjerice, upotrebljavati
za izlazak iz kolotraga.

224
U slučaju kvara
Vuča vozila

► Na prednjem braniku gurnite prstom središnji dio poklopca prema gornjem kutu (kako je gore
prikazano) kako biste ga otkvačili.
► Do kraja zavrnite prsten za vuču.► Postavite motku za vuču.► Upalite sva četiri pokazivača smjera na vozilu koje se vuče.► Polako krenite i sporo vozite na kratkoj udaljenosti.
Vuča drugog vozila

1DYR]LOXV\
UX

225
U slučaju kvara
8Vuča vozila

► Na prednjem braniku gurnite prstom središnji dio poklopca prema gornjem kutu (kako je gore
prikazano) kako biste ga otkvačili.
► Do kraja zavrnite prsten za vuču.► Postavite motku za vuču.► Upalite sva četiri pokazivača smjera na vozilu koje se vuče.► Polako krenite i sporo vozite na kratkoj udaljenosti.
Vuča drugog vozila

► Pritiskom skinite poklopac na stražnjem braniku (kako je prikazano na gornjoj slici).► Do kraja zavrnite prsten za vuču.► Postavite motku za vuču.► Upalite četiri žmigavca na vozilu koje se vuče.► Polako krenite i sporo vozite na kratkoj udaljenosti.

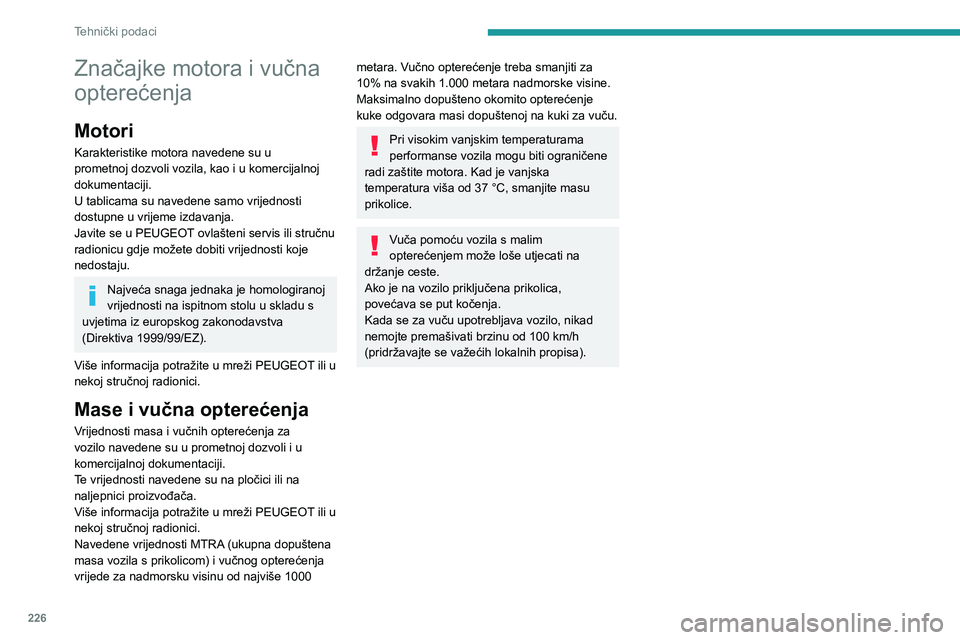

226
Tehnički podaci
Značajke motora i vučna
opterećenja
Motori
Karakteristike motora navedene su u
prometnoj dozvoli vozila, kao i u komercijalnoj
dokumentaciji.
U tablicama su navedene samo vrijednosti
dostupne u vrijeme izdavanja.
Javite se u PEUGEOT ovlašteni servis ili stručnu
radionicu gdje možete dobiti vrijednosti koje
nedostaju.
Najveća snaga jednaka je homologiranoj
vrijednosti na ispitnom stolu u skladu s
uvjetima iz europskog zakonodavstva
(Direktiva 1999/99/EZ).
Više informacija potražite u mreži PEUGEOT ili u
nekoj stručnoj radionici.
Mase i vučna opterećenja
Vrijednosti masa i vučnih opterećenja za
vozilo navedene su u prometnoj dozvoli i u
komercijalnoj dokumentaciji.
Te vrijednosti navedene su na pločici ili na
naljepnici proizvođača.
Više informacija potražite u mreži PEUGEOT ili u
nekoj stručnoj radionici.
Navedene vrijednosti MTRA (ukupna dopuštena
masa vozila s prikolicom) i vučnog opterećenja
vrijede za nadmorsku visinu od najviše 1000
metara. Vučno opterećenje treba smanjiti za
10% na svakih 1.000 metara nadmorske visine.
Maksimalno dopušteno okomito opterećenje
kuke odgovara masi dopuštenoj na kuki za vuču.
Pri visokim vanjskim temperaturama
performanse vozila mogu biti ograničene
radi zaštite motora. Kad je vanjska
temperatura viša od 37 °C, smanjite masu
prikolice.
Vuča pomoću vozila s malim
opterećenjem može loše utjecati na
držanje ceste.
Ako je na vozilo priključena prikolica,
povećava se put kočenja.
Kada se za vuču upotrebljava vozilo, nikad
nemojte premašivati brzinu od 100 km/h (pridržavajte se važećih lokalnih propisa).
Motori i vučna opterećenja – Dizel EURO 4/5
* Povećana nosivost.

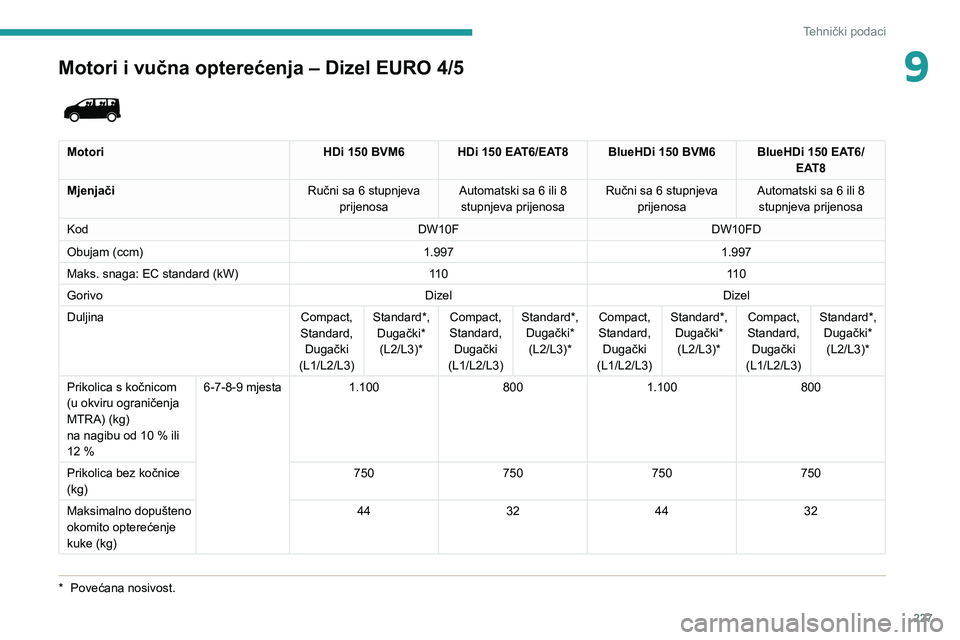

227
Tehnički podaci
9Motori i vučna opterećenja – Dizel EURO 4/5
* Povećana nosivost.


Motori HDi 150 BVM6HDi 150 EAT6/EAT8 BlueHDi 150 BVM6BlueHDi 150 EAT6/
EAT8
Mjenjači Ručni sa 6 stupnjeva
prijenosa Automatski sa 6 ili 8
stupnjeva prijenosa Ručni sa 6 stupnjeva
prijenosa Automatski sa 6 ili 8
stupnjeva prijenosa
Kod DW10FDW10FD
Obujam (ccm) 1.9971.997
Maks. snaga: EC standard (kW) 11 011 0
Gorivo DizelDizel
Duljina Compact,
Standard, Dugački
(L1/L2/L3) Standard*,
Dugački*(L2/L3)* Compact,
Standard, Dugački
(L1/L2/L3) Standard*,
Dugački*(L2/L3)* Compact,
Standard, Dugački
(L1/L2/L3) Standard*,
Dugački*(L2/L3)* Compact,
Standard, Dugački
(L1/L2/L3) Standard*,
Dugački*(L2/L3)*
Prikolica s kočnicom
(u okviru ograničenja
MTRA) (kg)
na nagibu od 10 % ili
12 % 6-7-8-9 mjesta
1.100 8001.100 800
Prikolica bez kočnice
(kg) 750
750750750
Maksimalno dopušteno
okomito opterećenje
kuke (kg) 44
324432

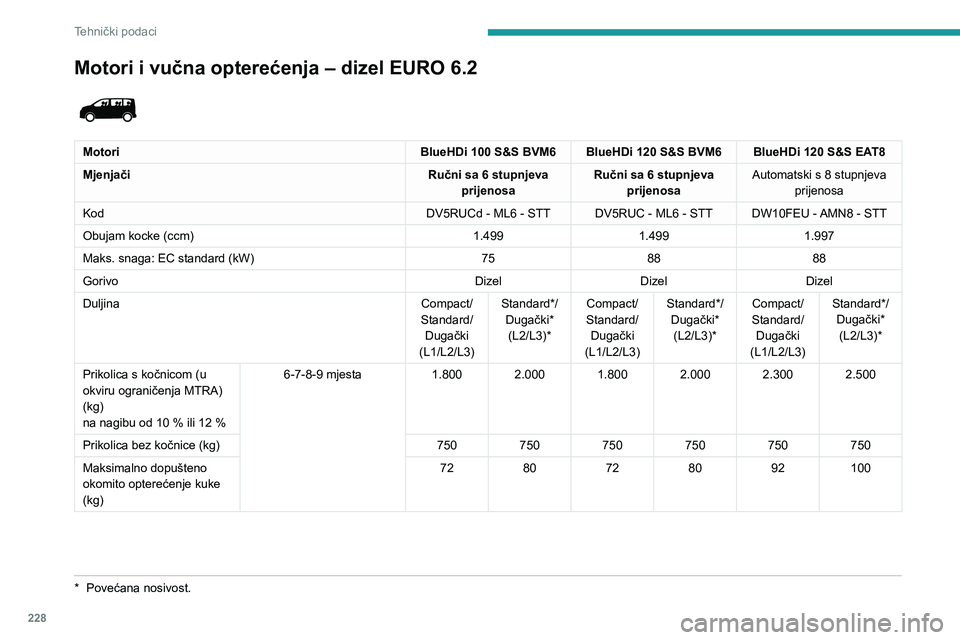

228
Tehnički podaci
Motori i vučna opterećenja – dizel EURO 6.2

MotoriBlueHDi 100 S&S BVM6BlueHDi 120 S&S BVM6 BlueHDi 120 S&S EAT8
Mjenjači Ručni sa 6 stupnjeva
prijenosa Ručni sa 6 stupnjeva
prijenosa Automatski s 8 stupnjeva
prijenosa
Kod DV5RUCd - ML6 - STTDV5RUC - ML6 - STTDW10FEU - AMN8 - STT
Obujam kocke (ccm) 1.4991.4991.997
Maks. snaga: EC standard (kW) 758888
Gorivo DizelDizelDizel
Duljina Compact/
Standard/ Dugački
(L1/L2/L3) Standard*/
Dugački*(L2/L3)* Compact/
Standard/ Dugački
(L1/L2/L3) Standard*/
Dugački*(L2/L3)* Compact/
Standard/ Dugački
(L1/L2/L3) Standard*/
Dugački*(L2/L3)*
Prikolica s kočnicom (u
okviru ograničenja MTRA)
(kg)
na nagibu od 10 % ili 12 % 6-7-8-9 mjesta
1.8002.0001.8002.0002.3002.500
Prikolica bez kočnice (kg) 750750750750750750
Maksimalno dopušteno
okomito opterećenje kuke
(kg) 72
80728092100
* Povećana nosivo st.

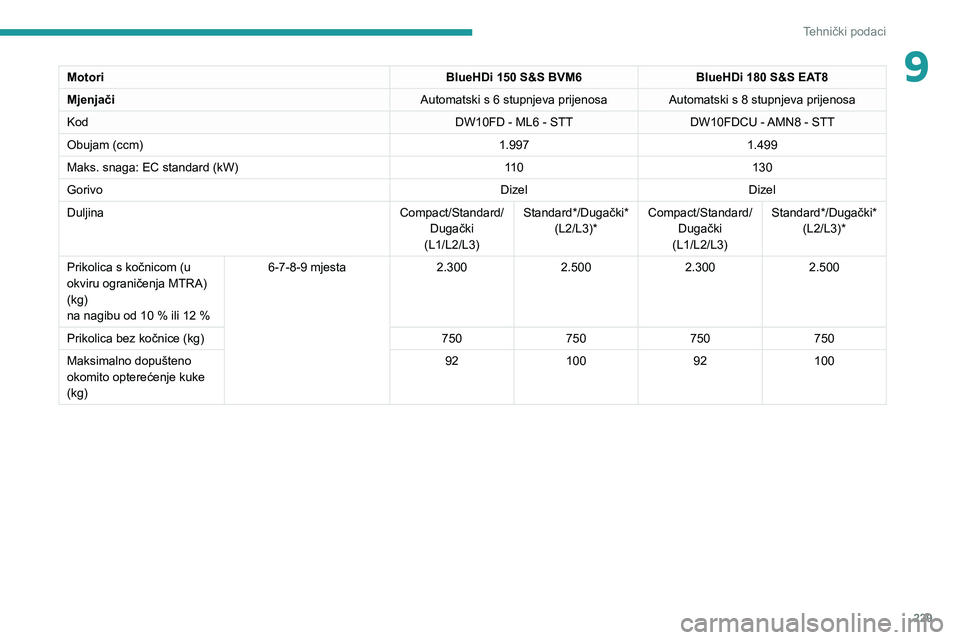

229
Tehnički podaci
9MotoriBlueHDi 150 S&S BVM6BlueHDi 180 S&S EAT8
Mjenjači Automatski s 6 stupnjeva prijenosaAutomatski s 8 stupnjeva prijenosa
Kod DW10FD - ML6 - STTDW10FDCU - AMN8 - STT
Obujam (ccm) 1.9971.499
Maks. snaga: EC standard (kW) 11 0130
Gorivo DizelDizel
Duljina Compact/Standard/
Dugački
(L1/L2/L3) Standard*/Dugački*
(L2/L3)* Compact/Standard/
Dugački
(L1/L2/L3) Standard*/Dugački*
(L2/L3)*
Prikolica s kočnicom (u
okviru ograničenja MTRA)
(kg)
na nagibu od 10 % ili 12 % 6-7-8-9 mjesta
2.3002.5002.3002.500
Prikolica bez kočnice (kg) 750750750750
Maksimalno dopušteno
okomito opterećenje kuke
(kg) 92
100 92100

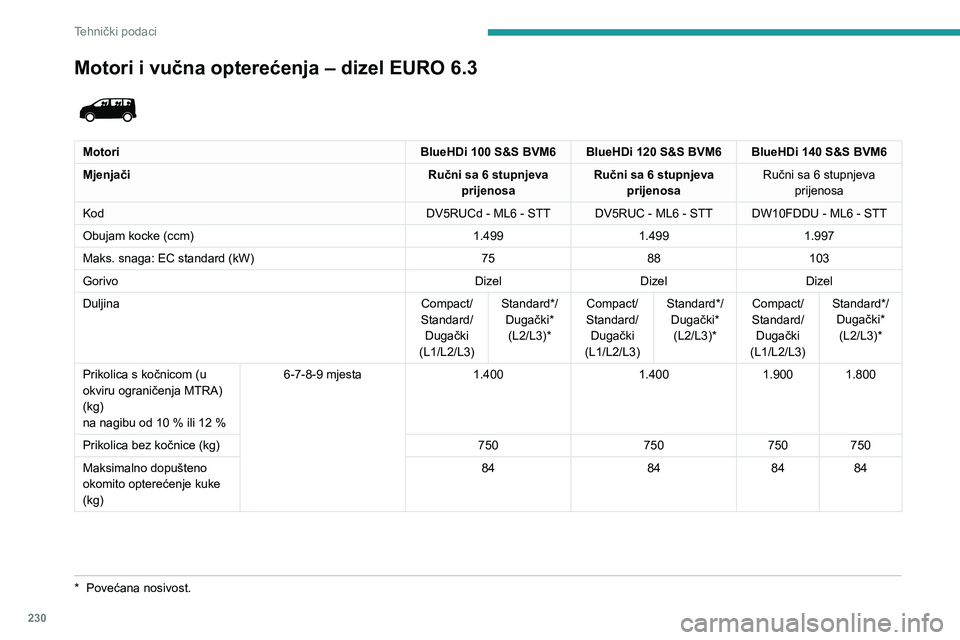

230
Tehnički podaci
Motori i vučna opterećenja – dizel EURO 6.3

MotoriBlueHDi 100 S&S BVM6BlueHDi 120 S&S BVM6BlueHDi 140 S&S BVM6
Mjenjači Ručni sa 6 stupnjeva
prijenosa Ručni sa 6 stupnjeva
prijenosa Ručni sa 6 stupnjeva
prijenosa
Kod DV5RUCd - ML6 - STTDV5RUC - ML6 - STTDW10FDDU - ML6 - STT
Obujam kocke (ccm) 1.4991.4991.997
Maks. snaga: EC standard (kW) 7588103
Gorivo DizelDizelDizel
Duljina Compact/
Standard/ Dugački
(L1/L2/L3) Standard*/
Dugački*(L2/L3)* Compact/
Standard/ Dugački
(L1/L2/L3) Standard*/
Dugački*(L2/L3)* Compact/
Standard/ Dugački
(L1/L2/L3) Standard*/
Dugački*(L2/L3)*
Prikolica s kočnicom (u
okviru ograničenja MTRA)
(kg)
na nagibu od 10 % ili 12 % 6-7-8-9 mjesta
1.4001.4001.9001.800
Prikolica bez kočnice (kg) 750750750750
Maksimalno dopušteno
okomito opterećenje kuke
(kg) 84
848484
* Povećana nosivo st.
