2021 PEUGEOT EXPERT Upute Za Rukovanje (in Croatian)

215
U slučaju kvara
8Za zamjenu ovih žarulja možete se
obratiti i mreži PEUGEOT ili nekoj
stručnoj radionici.
Bočni pokazivač smjera

– Gurnite pokazivač smjera prema natrag i otpustite ga.– Pri postavljanju, gurnite pokazivač smjera prema naprijed, zatim ga pomaknite prema
natrag.
Žarulje narančaste boje (pokazivači smjera i
bočni pokazivači smjera) moraju se zamijeniti
samo žaruljama istih karakteristika i boje.
Stražnja svjetla

1. Stop svjetla / pozicijska svjetla (P21/5W
– 21/5W)
2. Pokazivači smjera (PY21W-21W narančaste
boje)
3. Svjetla za vožnju unatrag (P21W-21W)
4. Svjetla za maglu / pozicijska svjetla (P21/4W
– 21/4W)
Ako je vozilo opremljeno unutrašnjom
oblogom, za taj postupak obratite se
mreži PEUGEOT ili nekoj stručnoj radionici.
► Utvrdite koje svjetlo nije ispravno i zatim, ovisno o izvedbi, otvorite stražnja vrata ili
poklopac prtljažnika.


► S krilnim vratima, odvrnite dva pričvrsna vijka izvana.► S poklopcem prtljažnika, izvana otkvačite plastični poklopac i izvadite ga naginjanjem
prema van. Zatim odvrnite 2 pričvrsna vijka.


► Iznutra i ovisno o izvedbi, uklonite rešetku za ventilaciju.► Držite svjetlo na mjestu i istodobno pritisnite kopču s unutrašnje strane, a zatim oprezno
skinite svjetlo.
► Odspojite električni konektor .

► Malo razmaknite 3 jezičca i izvadite držač žarulje.► Izvadite neispravnu žarulju laganim pritiskom na nju i okretanjem za četvrtinu kruga u smjeru
kazaljki na satu.
► Zamijenite žarulju.

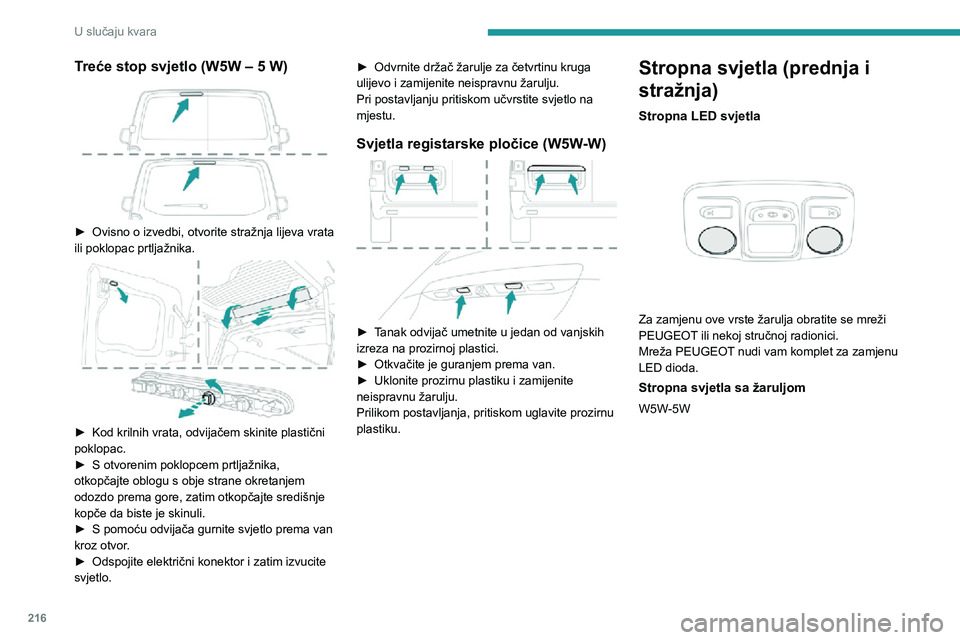

216
U slučaju kvara
Treće stop svjetlo (W5W – 5 W)

► Ovisno o izvedbi, otvorite stražnja lijeva vrata ili poklopac prtljažnika.

► Kod krilnih vrata, odvijačem skinite plastični poklopac.► S otvorenim poklopcem prtljažnika, otkopčajte oblogu s obje strane okretanjem
odozdo prema gore, zatim otkopčajte središnje
kopče da biste je skinuli.
► S pomoću odvijača gurnite svjetlo prema van kroz otvor.► Odspojite električni konektor i zatim izvucite svjetlo.
► Odvrnite držač žarulje za četvrtinu kruga ulijevo i zamijenite neispravnu žarulju.
Pri postavljanju pritiskom učvrstite svjetlo na
mjestu.
Svjetla registarske pločice (W5W-W)

► Tanak odvijač umetnite u jedan od vanjskih izreza na prozirnoj plastici.► Otkvačite je guranjem prema van.► Uklonite prozirnu plastiku i zamijenite neispravnu žarulju.
Prilikom postavljanja, pritiskom uglavite prozirnu
plastiku.
Stropna svjetla (prednja i
stražnja)
Stropna LED svjetla

Za zamjenu ove vrste žarulja obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
Mreža PEUGEOT nudi vam komplet za zamjenu
LED dioda.
Stropna svjetla sa žaruljom
W5W-5W

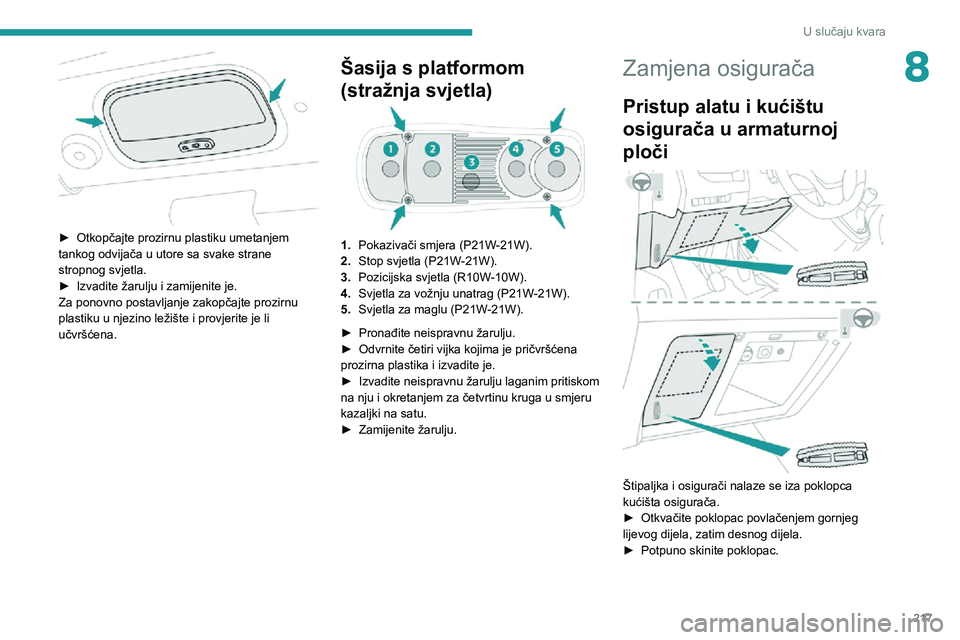

217
U slučaju kvara
8

► Otkopčajte prozirnu plastiku umetanjem tankog odvijača u utore sa svake strane
stropnog svjetla.
► Izvadite žarulju i zamijenite je.Za ponovno postavljanje zakopčajte prozirnu
plastiku u njezino ležište i provjerite je li
učvršćena.
Šasija s platformom
(stražnja svjetla)
1.Pokazivači smjera (P21W-21W).
2. Stop svjetla (P21W-21W).
3. Pozicijska svjetla (R10W-10W).
4. Svjetla za vožnju unatrag (P21W-21W).
5. Svjetla za maglu (P21W-21W).
► Pronađite neispravnu žarulju.► Odvrnite četiri vijka kojima je pričvršćena prozirna plastika i izvadite je.► Izvadite neispravnu žarulju laganim pritiskom na nju i okretanjem za četvrtinu kruga u smjeru
kazaljki na satu.
► Zamijenite žarulju.
Zamjena osigurača
Pristup alatu i kućištu
osigurača u armaturnoj
ploči


Štipaljka i osigurači nalaze se iza poklopca
kućišta osigurača.
► Otkvačite poklopac povlačenjem gornjeg
lijevog dijela, zatim desnog dijela.► Potpuno skinite poklopac.

218
U slučaju kvara
Zamjena osigurača
Prije zamjene osigurača potrebno je:► utvrditi uzrok greške i otkloniti ga.► isključiti sve izvore potrošnje energije.► zaustaviti vozilo i isključiti kontakt.► locirati neispravan osigurač s pomoću tablica i shema namjene osigurača.
Prilikom zamjene osigurača, važno je sljedeće:
► koristite posebnu štipaljku za vađenje osigurača iz njegovog ležišta i provjerite stanje
njegove niti.
► uvijek zamijeniti neispravan osigurač osiguračem iste jakosti (iste boje); osigurač
različite jakosti mogao bi uzrokovati neispravnost
(opasnost od požara).
Ako se kvar ponovi nedugo nakon zamjene
osigurača, dajte provjeriti električnu opremu u
mreži PEUGEOT ili u nekoj stručnoj radionici.
Tablice s potpunim rasporedom
osigurača i prateće sheme
Više informacija potražite u mreži PEUGEOT
ili u nekoj stručnoj radionici.
Zamjena nekog osigurača koji nije
naveden u sljedećim tablicama namjene
mogla bi uzrokovati ozbiljnu neispravnost na
vozilu.
Obratite se mreži PEUGEOT ili stručnoj
radionici.


Ispravan
Neispravan

Štipaljka
Ugradnja dodatne električne opreme
Strujni krug vašeg vozila projektiran
je tako da radi sa serijskom i izbornom
opremom.
Prije postavljanja neke druge električne
opreme ili pribora u vozilo obratite se
PEUGEOT predstavniku ili nekoj stručnoj
radionici.
PEUGEOT ne prihvaća nikakvu
odgovornost za troškove nastale
popravcima vašeg vozila ili za popravak
neispravnosti zbog ugradnje dodatne opreme
koju nije isporučila ili preporučila marka
PEUGEOT i koja nije ugrađena prema
njegovim preporukama, naročito ako svi
dodatno priključeni uređaji ukupno troše više
od 10 miliampera.
Za više informacija o ugradnji kuke za
vuču ili opreme za TAKSI, obratite se
mreži PEUGEOT.
Izvedba 1 (Eco)

Osigurači opisani u nastavku razlikuju se ovisno
o opremi u vozilu.
Broj
osigurača Jakost
(Amperi) Funkcije
F4 15Zvučna
signalizacija.
F5 20Pumpa za pranje
vjetrobranskog /
stražnjeg stakla.
F6 20Pumpa za pranje
vjetrobranskog /
stražnjeg stakla.

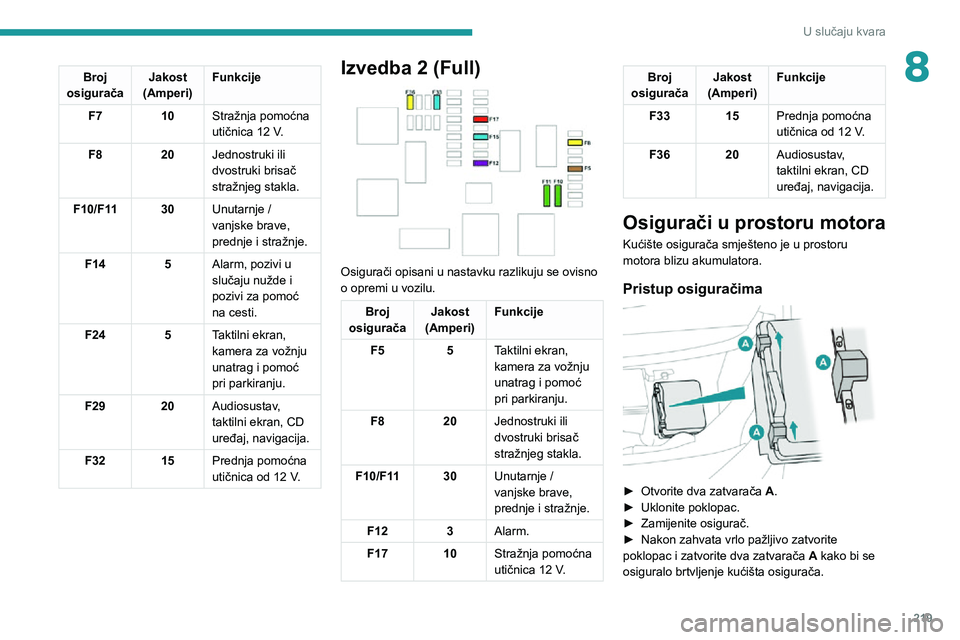

219
U slučaju kvara
8Broj
osigurača Jakost
(Amperi) Funkcije
F7 10Stražnja pomoćna
utičnica 12 V.
F8 20Jednostruki ili
dvostruki brisač
stražnjeg stakla.
F10/F11 30Unutarnje /
vanjske brave,
prednje i stražnje.
F14 5Alarm, pozivi u
slučaju nužde i
pozivi za pomoć
na cesti.
F24 5Taktilni ekran,
kamera za vožnju
unatrag i pomoć
pri parkiranju.
F29 20Audiosustav,
taktilni ekran, CD
uređaj, navigacija.
F32 15Prednja pomoćna
utičnica od 12 V.
Izvedba 2 (Full)

Osigurači opisani u nastavku razlikuju se ovisno
o opremi u vozilu.
Broj
osigurača Jakost
(Amperi) Funkcije
F5 5Taktilni ekran,
kamera za vožnju
unatrag i pomoć
pri parkiranju.
F8 20Jednostruki ili
dvostruki brisač
stražnjeg stakla.
F10/F11 30Unutarnje /
vanjske brave,
prednje i stražnje.
F12 3Alarm.
F17 10Stražnja pomoćna
utičnica 12 V.
Broj
osigurača Jakost
(Amperi) Funkcije
F33 15Prednja pomoćna
utičnica od 12 V.
F36 20Audiosustav,
taktilni ekran, CD
uređaj, navigacija.
Osigurači u prostoru motora
Kućište osigurača smješteno je u prostoru
motora blizu akumulatora.
Pristup osiguračima

► Otvorite dva zatvarača A.► Uklonite poklopac.► Zamijenite osigurač.► Nakon zahvata vrlo pažljivo zatvorite poklopac i zatvorite dva zatvarača A kako bi se
osiguralo brtvljenje kućišta osigurača.

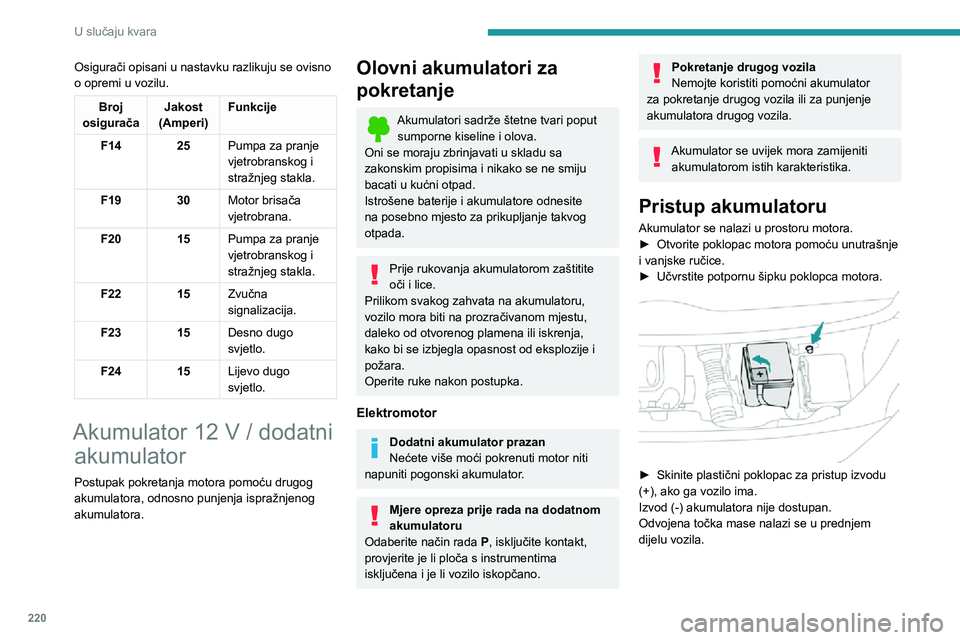

220
U slučaju kvara
Više informacija o poklopcu motora i
motoru potražite u odgovarajućim
odjeljcima.
Pokretanje motora pomoću
drugog akumulatora
Ako je akumulator u vašem vozilu ispražnjen,
motor se može pokrenuti pomoćnim
akumulatorom (vanjskim akumulatorom ili
akumulatorom nekog drugog vozila) i pomoćnim
kabelima ili boosterom akumulatora.
Nikada ne pokrećite motor
priključivanjem punjača akumulatora.
Nikada ne upotrebljavajte booster
akumulatora od 24 V ili većeg napona.Prethodno provjerite je li pomoćni akumulator nazivnog napona od 12 V i minimalnog kapaciteta jednakog ispražnjenom
akumulatoru.
Vozila se ne smiju doticati.
Isključite sve električne potrošače u oba
vozila (audiosustav, brisače, svjetla itd.).
Pazite da pomoćni kabeli ne prolaze blizu
pomičnih dijelova motora (ventilator, remen
itd.).
Ne odspajajte priključak (+) akumulatora dok
motor radi.

2VLJXUD

221
U slučaju kvara
8Više informacija o poklopcu motora i
motoru potražite u odgovarajućim
odjeljcima.
Pokretanje motora pomoću
drugog akumulatora
Ako je akumulator u vašem vozilu ispražnjen,
motor se može pokrenuti pomoćnim
akumulatorom (vanjskim akumulatorom ili
akumulatorom nekog drugog vozila) i pomoćnim
kabelima ili boosterom akumulatora.
Nikada ne pokrećite motor
priključivanjem punjača akumulatora.
Nikada ne upotrebljavajte booster
akumulatora od 24 V ili većeg napona.Prethodno provjerite je li pomoćni akumulator nazivnog napona od 12 V i minimalnog kapaciteta jednakog ispražnjenom
akumulatoru.
Vozila se ne smiju doticati.
Isključite sve električne potrošače u oba
vozila (audiosustav, brisače, svjetla itd.).
Pazite da pomoćni kabeli ne prolaze blizu
pomičnih dijelova motora (ventilator, remen
itd.).
Ne odspajajte priključak (+) akumulatora dok
motor radi.


► Podignite plastični poklopac priključka (+), ako ga vozilo ima.► Crveni kabel spojite na priključak (+) akumulatora u kvaru A (kod metalnog
koljenastog dijela), a zatim na priključak (+)
pomoćnog akumulatora B ili boostera.
► Jedan kraj zelenog ili crnog kabela spojite na priključak (-) pomoćnog akumulatora B ili
boostera (ili na točku mase pomoćnog vozila).
► Drugi kraj zelenog ili crnog kabela spojite na točku mase C.► Pokrenite motor pomoćnog vozila i pustite ga da radi nekoliko minuta.► Uključite elektropokretač u vozilu s praznim akumulatorom i pustite da motor radi.
Ako se motor ne pokrene odmah, isključite
kontakt i pričekajte nekoliko trenutaka prije
novog pokušaja.
► Pričekajte da se vrati u prazni hod.► Odspojite pomoćne kabele obrnutim
redoslijedom.
► Vratite plastični poklopac na priključak (+), ako ga vozilo ima.► Ostavite motor da radi u mirovanju najmanje 30 minuta kako bi se akumulator mogao dovoljno
napuniti.
Ako se odmah upustite u vožnju, a niste napunili akumulator do dostatne razine,
to može utjecati na neke funkcije vozila.
Za odspajanje postupite obrnutim
redoslijedom.
Automatski mjenjač
Nikada ne pokušavajte pokrenuti motor
guranjem vozila.
Punjenje akumulatora
punjačem akumulatora
Za osiguravanje optimalne dugotrajnosti
akumulatora, njegova napunjenost obavezno se
mora održavati na dovoljnoj razini.
U nekim slučajevima može biti potrebno punjenje
akumulatora:
– ako upotrebljavate vozilo uglavnom za kratke vožnje.– ako predviđate duže mirovanje vozila od više tjedana.
Obratite se mreži PEUGEOT ili stručnoj radionici.
Da biste sami napunili akumulator vozila,
upotrijebite isključivo punjač kompatibilan

222
U slučaju kvara
Ponovno spajanje priključka (+)

► Do kraja podignite ručicu A.► Vratite obujmicu B na priključak (+).► Do kraja pritisnite stezaljku B.► Spustite ručicu A kako biste uglavili stezaljku
B.
► Ovisno o opremi, spustite plastični poklopac na priključku (+).
Ne pomičite ručicu na silu, jer ako je
obujmica loše postavljena, neće se moći
uglaviti; ponovite postupak.
Nakon ponovnog spajanja
Nakon ponovnog spajanja akumulatora uključite
kontakt i pričekajte 1 minutu prije pokretanja
motora kako biste omogućili inicijalizaciju
elektroničkih sustava.
Ako i nakon toga utvrdite manje smetnje, obratite
se mreži PEUGEOT ili nekoj stručnoj radionici.
s olovno-kiselinskim akumulatorima nazivnog napona 12 V.
Napunite ga pridržavajući se uputa
proizvođača punjača.
Nikad nemojte zamijeniti polaritete.
Nije potrebno odspajanje akumulatora.
► Prekinite kontakt.► Isključite sve električne potrošače (autoradio, svjetla, brisače itd.).

► Isključite punjač B prije spajanja kabela
s akumulatorom, kako bi se izbjeglo opasno
iskrenje.
► Provjerite ispravno stanje kabela punjača.► Podignite plastični poklopac priključka (+),
ako ga vozilo ima.► Spojite kabele punjača B na sljedeći način:
• crveni plus kabel (+) na priključak (+) akumulatora A,• crni minus kabel (-) na točku mase C u
vozilu.
► Na kraju postupka punjenja isključite punjač B prije odspajanja kabela od akumulatora A.
Ako postoji ova naljepnica, upotrebljavajte samo punjač od 12 V jer postoji opasnost od trajnog oštećenja
električnih dijelova.
24V
12V
Nikad ne pokušavajte puniti akumulator
ako je zaleđen - opasnost od eksplozije!
Ako je akumulator zamrznut, zatražite
provjeru u mreži PEUGEOT ili u nekoj
stručnoj radionici koja će provjeriti jesu li
unutarnji dijelovi oštećeni i ima li na kućištu
pukotina kroz koje bi mogla istjecati otrovna i
korozivna kiselina.
Odspajanje akumulatora
U svrhu održavanja napunjenosti dostatne za
pokretanje motora, preporučujemo da odspojite
akumulator ako vozilo dugo nećete koristiti.
Prije odspajanja akumulatora:
► Zatvorite sve otvore (vrata, poklopac prtljažnika, prozore).► Isključite sve uređaje koji troše električnu energiju (audio sustav, brisače, svjetla itd.).► Isključite kontakt i pričekajte 4 minute.Nakon pristupa akumulatoru, dovoljno je
odspojiti (+) priključak.
Brza stezaljka
Odspajanje priključka (+)

► Ovisno o opremi, podignite plastični poklopac na priključku (+).► Podignite ručicu A do kraja kako biste
oslobodili stezaljku B.
► Uklonite stezaljku B njenim podizanjem.
