2021 PEUGEOT EXPERT Betriebsanleitungen (in German)

223
Bei einer Panne
8Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Informieren Sie den zuständigen Techniker
unbedingt darüber, dass Sie das Pannenset
verwendet haben. Nach der Inspektion kann
Ihnen der Techniker sagen, ob der Reifen
repariert werden kann oder ausgetauscht
werden muss.
►

Passen Sie den Druck mit Hilfe des

Kompressors an (Luft einlassen: Schalter B auf
„ I“; Luft ablassen: Schalter B auf „O“ und Knopf C
drücken), und zwar entsprechend den Angaben
auf dem Reifendruckaufkleber des Fahrzeugs im
Bereich der Fahrertür.
Ein anschließender Druckverlust weist darauf
hin, dass das Loch nicht vollständig abgedichtet
ist; wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder eine qualifizierte
Fachwerkstatt, um die notwendige Reparatur an
Ihrem Fahrzeug durchführen zu lassen.
►

Entfernen Sie das Pannenset und verstauen

Sie es.
►

Fahren Sie mit mäßiger Geschwindigkeit

(maximal 80
km/h) und nicht weiter als ca. 200 km.
Mithilfe des Kompressors kann ohne Verwendung des Dichtmittels der
Reifendruck kontrolliert und angepasst werden.
Sollten Sie diesen Druckwert nach ca. 7 Minuten nicht erreichen, so ist der Reifen
nicht reparabel. Wenden Sie sich in diesem Fall
an einen Vertreter des PEUGEOT-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt, um Ihre Reifenpanne beheben
zu lassen.
Fahren Sie mit einem reparierten Reifen nicht mehr als 200 km. Wenden Sie sich
an einen Vertreter des PEUGEOT-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt, um den Reifen wechseln zu
lassen.
Wird der Druck eines Reifens bzw. mehrerer Reifen geändert, muss das
Reifendrucküberwachungssystem neu
initialisiert werden.
Weitere Informationen zur
Reifendrucküberwachungfinden Sie in der
entsprechenden Rubrik.

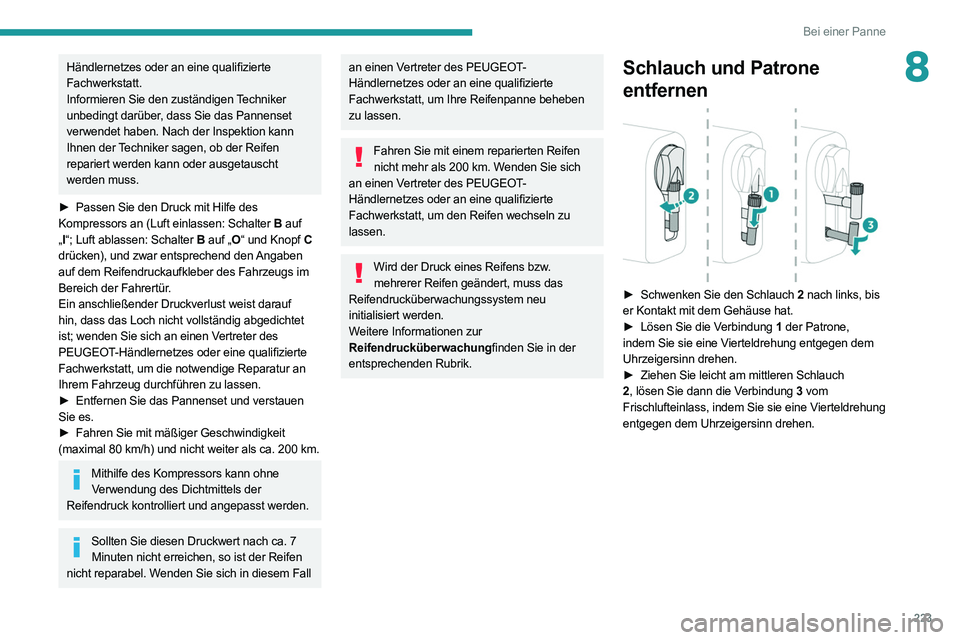

Schlauch und Patrone
entfernen


► Schwenken Sie den Schlauch 2 nach links, bis
er Kontakt mit dem Gehäuse hat.
►

Lösen Sie die V
erbindung 1 der Patrone,
indem Sie sie eine Vierteldrehung entgegen dem
Uhrzeigersinn drehen.
►

Ziehen Sie leicht am mittleren Schlauch

2 , lösen Sie dann die Verbindung 3 vom
Frischlufteinlass, indem Sie sie eine Vierteldrehung
entgegen dem Uhrzeigersinn drehen.

224
Bei einer Panne

► Entfernen Sie Schlauch 2.
► Halten Sie den Kompressor senkrecht.
►

Schrauben Sie die Patrone
4 von unten ab.
Für den Einbau einer neuen Patrone und eines
neuen Schlauchs gehen Sie in umgekehrter
Reihenfolge vor.
Achten Sie auf auslaufende Flüssigkeit. Das Haltbarkeitsdatum der Flüssigkeit
steht auf der Patrone.
Die Dichtmittelpatrone ist zur einmaligen
Verwendung gedacht; auch wenn nur ein Teil
davon verwendet wurde, muss sie ersetzt
werden.
Entsorgen Sie die Patrone nach Verwendung
nicht in der freien Natur, sondern bringen
Sie sie zu einem Vertreter des PEUGEOT-
Händlernetzes oder zu einer dafür zuständigen
Entsorgungsstelle.
Denken Sie daran, sich eine neue Flasche mit
Dichtmittel zu besorgen. Sie erhalten diese bei
einem Vertreter des PEUGEOT-Händlernetzes
oder in einer qualifizierten Fachwerkstatt.
Ersatzrad
Scannen Sie den QR-Code auf Seite 3 ein,
um die Anleitungsvideos aufzurufen.
Zugang zum Werkzeug
Das Werkzeug befindet sich in einem
Werkzeugkasten.
Für weitere Informationen zum Werkzeugkasten siehe entsprechende
Rubrik.
Informationen zum Werkzeug
1. Radschlüssel
Zum Ausbau der Befestigungsschrauben
des Rads und zum Anheben/Absenken des
Wagenhebers.
2. Wagenheber
Zum Anheben des Fahrzeugs.
3.Ausbauwerkzeug für Radkappen/Zierkappen
Je nach Ausstattung des Fahrzeugs
ermöglicht es den Ausbau der Radkappen
bei Aluminiumrädern oder der Zierkappen bei
Stahlrädern.
4. Steckschlüsseleinsatz für
Diebstahlschutzschrauben
Zum Anpassen des Radschlüssels an spezielle
Diebstahlschutzmuttern.
5. Abschleppöse
Für weitere Informationen zum Thema
Abschleppen siehe entsprechenden
Abschnitt.
Dieses Werkzeug ist für den Gebrauch am Fahrzeug bestimmt und kann je nach
Ausstattung variieren.
Verwenden Sie es nicht für andere Zwecke.
Der Wagenheber darf nur bei einer Reifenpanne zum Radwechsel verwendet
werden.
Verwenden Sie keinen anderen als den mit dem
Fahrzeug gelieferten Wagenheber.
Wenn das Fahrzeug nicht mit dem
Originalwagenheber ausgestattet ist, wenden
Sie sich an einen Vertreter des PEUGEOT-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt, um sich den vom Hersteller
vorgesehenen Wagenheber zu besorgen.
Der Wagenheber entspricht der europäischen
Maschinenrichtlinie 2006/42/EG.
Der Wagenheber bedarf keiner Wartung.
Zugang zum Reserverad
► An das Reserverad gelangen Sie vom
Kofferraum aus.
► Je nach Version die Flügeltüren oder die
Heckklappe öffnen.
Um ein versehentliches Öffnen der elektrischen Seitentür(en) zu verhindern,
deaktivieren Sie die Funktion Komfort-
Kofferraumöffnung über das
Konfigurationsmenü des Fahrzeugs.
Für weitere Informationen zur
„Komfortöffnung der Seitentür“ siehe
entsprechende Rubrik.


► Wenn das Fahrzeug mit einer
Anhängerkupplung ausgestattet ist, heben Sie das
Heck des Fahrzeugs mithilfe des Wagenhebers an
(unbedingt an Punkt B ), um ausreichend Platz zu
lassen, um das Reserverad herauszuholen.

225
Bei einer Panne

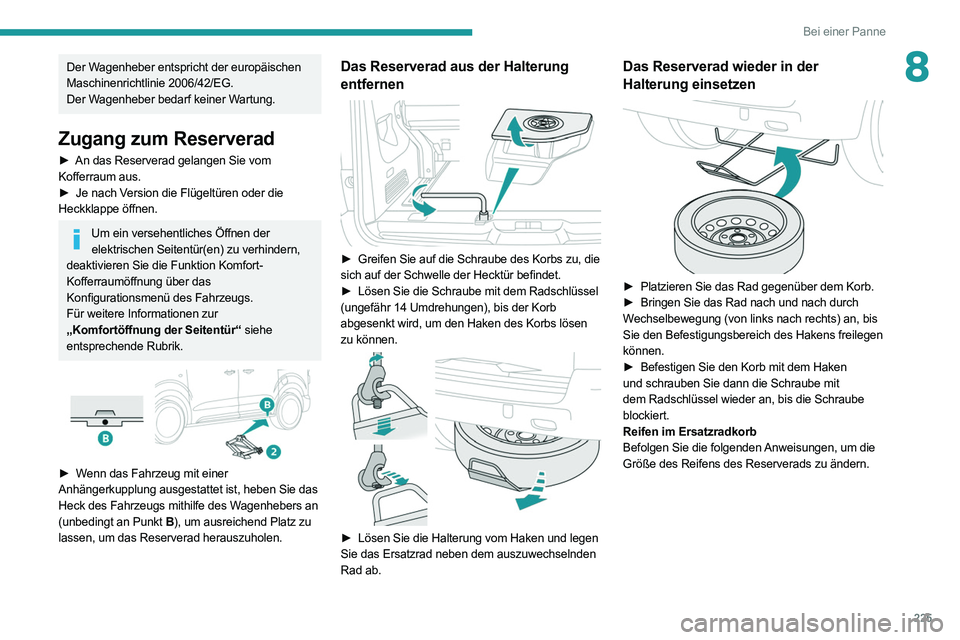

8Der Wagenheber entspricht der europäischen
Maschinenrichtlinie 2006/42/EG.
Der Wagenheber bedarf keiner Wartung.
Zugang zum Reserverad
► An das Reserverad gelangen Sie vom
Kofferraum aus.
►

Je nach V
ersion die Flügeltüren oder die
Heckklappe öffnen.
Um ein versehentliches Öffnen der elektrischen Seitentür(en) zu verhindern,
deaktivieren Sie die Funktion Komfort-
Kofferraumöffnung über das
Konfigurationsmenü des Fahrzeugs.
Für weitere Informationen zur
„Komfortöffnung der Seitentür“ siehe
entsprechende Rubrik.


► Wenn das Fahrzeug mit einer
Anhängerkupplung ausgestattet ist, heben Sie das
Heck des Fahrzeugs mithilfe des Wagenhebers an
(unbedingt an Punkt B ), um ausreichend Platz zu
lassen, um das Reserverad herauszuholen.
Das Reserverad aus der Halterung
entfernen


► Greifen Sie auf die Schraube des Korbs zu, die
sich auf der Schwelle der Hecktür befindet.
►

Lösen Sie die Schraube mit dem Radschlüssel

(ungefähr 14 Umdrehungen), bis der Korb
abgesenkt wird, um den Haken des Korbs lösen
zu können.


► Lösen Sie die Halterung vom Haken und legen
Sie das Ersatzrad neben dem auszuwechselnden
Rad ab.
Das Reserverad wieder in der
Halterung einsetzen


► Platzieren Sie das Rad gegenüber dem Korb.
► Bringen Sie das Rad nach und nach durch
Wechselbewegung (von links nach rechts) an, bis
Sie den Befestigungsbereich des Hakens freilegen
können.
►

Befestigen Sie den Korb mit dem Haken

und schrauben Sie dann die Schraube mit
dem Radschlüssel wieder an, bis die Schraube
blockiert.
Reifen im Ersatzradkorb
Befolgen Sie die folgenden Anweisungen, um die
Größe des Reifens des Reserverads zu ändern.

226
Bei einer Panne
Original-
reifengröße Compact-
Standard Long
215/65 R16 Ein 225er Rad kann nicht im
Ersatzradkorb verstaut
werden. Es besteht
keine
Beschrän- kung.
215/60 R17
215/60 R17
M&S
225/55 R17 Vom Verstauen eines 215er Rads im
Ersatzradkorb
wird abgeraten (Geräuschent- wicklung).
Ein beschädigter Reifen mit Größe 215 bzw. 225 kann im Ersatzradkorb verstaut
werden.
Rad abmontieren
Fahrzeug abstellen Stellen Sie das Fahrzeug auf einem
waagerechten, festen, nicht rutschigen
Untergrund ab, ohne dass es dabei den
Verkehr behindert.
Legen Sie bei einem Schaltgetriebe den 1.
Gang ein, schalten Sie dann die Zündung aus,
um die Räder zu blockieren.
Stellen Sie bei einem Automatikgetriebe das
Gangwahlrad auf Position P ein, schalten
Sie dann die Zündung aus, um die Räder zu
blockieren.
Wählen
Sie bei einem Gangwahlschalter die
Position P, schalten Sie dann die Zündung aus,
um die Räder zu blockieren.
Ziehen Sie die Feststellbremse an, sofern
diese nicht auf Automatikmodus gestellt
ist (mit elektrischer Feststellbremse) und
überprüfen Sie, dass die Kontrollleuchte im
Kombiinstrument aufleuchtet.
Stellen Sie unbedingt sicher, dass die Insassen
ausgestiegen sind und sich in einem sicheren
Bereich aufhalten.
Arbeiten Sie niemals unter einem Fahrzeug,
das nur durch einen Wagenheber abgestützt
wird; verwenden Sie einen Stützbock.
Setzen Sie bei einer elektrischen
Feststellbremse einen Keil unter das Rad, das
dem auszuwechselnden Rad schräg gegenüber
liegt.


► Wenn Ihr Fahrzeug mit einem Stahlnotrad
ausgestattet ist, entfernen Sie die
Schraubenkappen mit dem Werkzeug 3 oder
entfernen Sie die Zierkappe mit der Hand.
►

W
enn Ihr Fahrzeug mit einem Reserverad
ausgestattet ist, entfernen Sie mit dem Werkzeug 3
die Kappen auf allen Schrauben.
►

W
enn Ihr Fahrzeug damit ausgestattet ist,
bringen Sie den Steckschlüsseleinsatz für die
Diebstahlschutzmuttern 4 auf dem Radschlüssel 1
an, um die Diebstahlschutzmutter zu lösen.
►

Lösen
Sie die anderen Schrauben, ohne Sie
zu entfernen mit dem Radschlüssel 1 .


► Stellen Sie den Fuß des Wagenhebers auf den
Boden und vergewissern Sie sich, dass dieser
an der Karosserieunterseite senkrecht unter der
vorgesehenen Ansatzstelle A oder B steht, die
dem zu wechselnden Rad am nächsten liegt.

227
Bei einer Panne
8

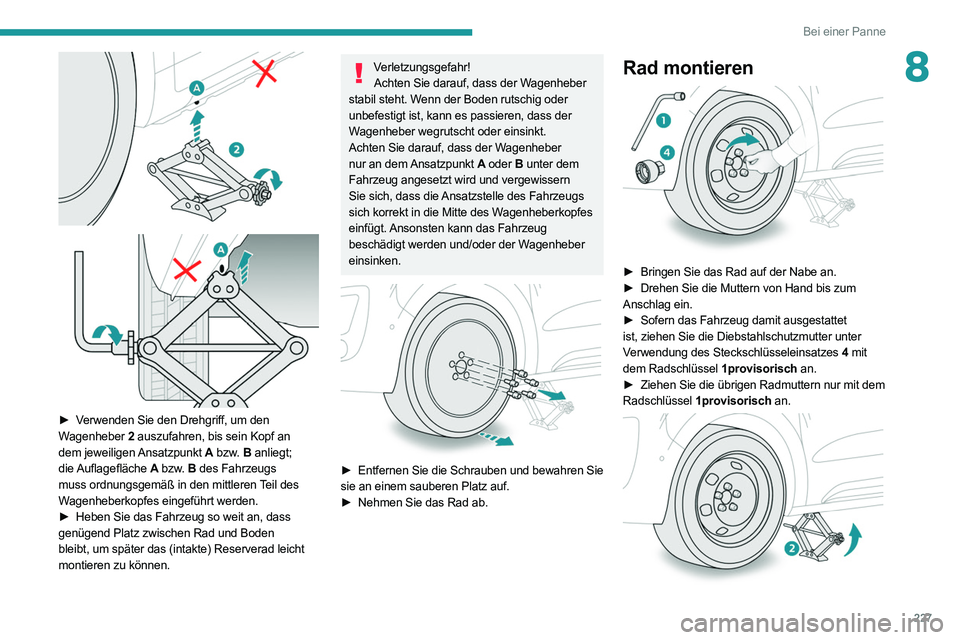

► Verwenden Sie den Drehgriff, um den
Wagenheber 2 auszufahren, bis sein Kopf an
dem jeweiligen Ansatzpunkt A bzw. B anliegt;
die Auflagefläche A bzw. B des Fahrzeugs
muss ordnungsgemäß in den mittleren Teil des
Wagenheberkopfes eingeführt werden.
►

Heben Sie das Fahrzeug so weit an, dass

genügend Platz zwischen Rad und Boden
bleibt, um später das (intakte) Reserverad leicht
montieren zu können.
Verletzungsgefahr! Achten Sie darauf, dass der Wagenheber
stabil steht. Wenn der Boden rutschig oder
unbefestigt ist, kann es passieren, dass der
Wagenheber wegrutscht oder einsinkt.
Achten Sie darauf, dass der Wagenheber
nur an dem Ansatzpunkt A oder B unter dem
Fahrzeug angesetzt wird und vergewissern
Sie sich, dass die Ansatzstelle des Fahrzeugs
sich korrekt in die Mitte des Wagenheberkopfes
einfügt. Ansonsten kann das Fahrzeug
beschädigt werden und/oder der Wagenheber
einsinken.


► Entfernen Sie die Schrauben und bewahren Sie
sie an einem sauberen Platz auf.
►

Nehmen Sie das Rad ab.
Rad montieren

► Bringen Sie das Rad auf der Nabe an.
► Drehen Sie die Muttern von Hand bis zum
Anschlag ein.
►

Sofern das Fahrzeug damit ausgestattet

ist, ziehen Sie die Diebstahlschutzmutter unter
Verwendung des Steckschlüsseleinsatzes 4 mit
dem Radschlüssel 1 provisorisch an.
►

Ziehen Sie die übrigen Radmuttern nur mit dem

Radschlüssel 1provisorisch an.

228
Bei einer Panne

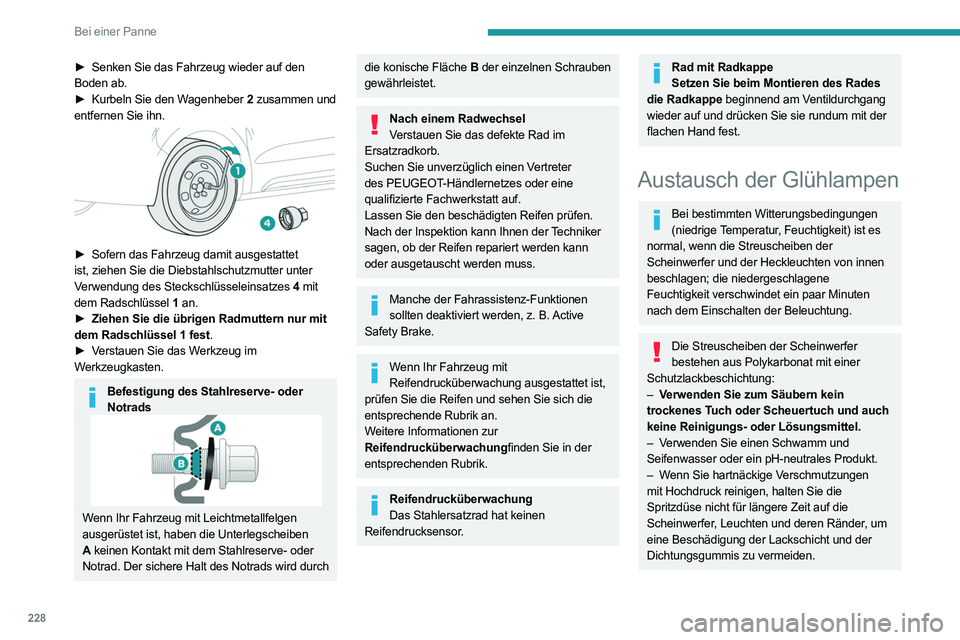

► Senken Sie das Fahrzeug wieder auf den
Boden ab.
►

Kurbeln Sie den W
agenheber 2 zusammen und
entfernen Sie ihn.


► Sofern das Fahrzeug damit ausgestattet
ist, ziehen Sie die Diebstahlschutzmutter unter
Verwendung des Steckschlüsseleinsatzes 4 mit
dem Radschlüssel 1 an.
►

Ziehen Sie die übrigen Radmuttern nur mit

dem Radschlüssel 1
fest.
►

V
erstauen Sie das Werkzeug im
Werkzeugkasten.
Befestigung des Stahlreserve- oder Notrads
Wenn Ihr Fahrzeug mit Leichtmetallfelgen
ausgerüstet ist, haben die Unterlegscheiben
A keinen Kontakt mit dem Stahlreserve- oder
Notrad. Der sichere Halt des Notrads wird durch
die konische Fläche B der einzelnen Schrauben
gewährleistet.
Nach einem Radwechsel Verstauen Sie das defekte Rad im
Ersatzradkorb.
Suchen Sie unverzüglich einen Vertreter
des PEUGEOT-Händlernetzes oder eine
qualifizierte Fachwerkstatt auf.
Lassen Sie den beschädigten Reifen prüfen.
Nach der Inspektion kann Ihnen der Techniker
sagen, ob der Reifen repariert werden kann
oder ausgetauscht werden muss.
Manche der Fahrassistenz-Funktionen sollten deaktiviert werden, z. B. Active
Safety Brake.
Wenn Ihr Fahrzeug mit Reifendrucküberwachung ausgestattet ist,
prüfen Sie die Reifen und sehen Sie sich die
entsprechende Rubrik an.
Weitere Informationen zur
Reifendrucküberwachungfinden Sie in der
entsprechenden Rubrik.
Reifendrucküberwachung Das Stahlersatzrad hat keinen
Reifendrucksensor.
Rad mit Radkappe Setzen Sie beim Montieren des Rades
die Radkappe beginnend am Ventildurchgang
wieder auf und drücken Sie sie rundum mit der
flachen Hand fest.
Austausch der Glühlampen
Bei bestimmten Witterungsbedingungen
(niedrige Temperatur, Feuchtigkeit) ist es
normal, wenn die Streuscheiben der
Scheinwerfer und der Heckleuchten von innen
beschlagen; die niedergeschlagene
Feuchtigkeit verschwindet ein paar Minuten
nach dem Einschalten der Beleuchtung.
Die Streuscheiben der Scheinwerfer bestehen aus Polykarbonat mit einer
Schutzlackbeschichtung:
–

V

erwenden Sie zum Säubern kein
trockenes Tuch oder Scheuertuch und auch
keine Reinigungs- oder Lösungsmittel.
–

V

erwenden Sie einen Schwamm und
Seifenwasser oder ein pH-neutrales Produkt.
–

W

enn Sie hartnäckige Verschmutzungen
mit Hochdruck reinigen, halten Sie die
Spritzdüse nicht für längere Zeit auf die
Scheinwerfer, Leuchten und deren Ränder, um
eine Beschädigung der Lackschicht und der
Dichtungsgummis zu vermeiden.
Vor dem Austauschen von Glühlampen muss die Zündung aus sein und müssen
die Scheinwerfer / Leuchten mehrere Minuten
lang ausgeschaltet sein. Es besteht die Gefahr
schwerer Verbrennungen!
Berühren Sie die Lampe nicht mit den bloßen
Fingern, verwenden Sie ein faserfreies Tuch
zum Anfassen.
Damit die Scheinwerfer nicht beschädigt
werden, ist es wichtig, dass nur Glühlampen mit
UV-Filter verwendet werden.
Ersetzen Sie eine defekte Glühlampe stets
durch eine neue Lampe mit den gleichen
Angaben und Eigenschaften. Ersetzen Sie
die Glühlampen immer paarweise, um eine
ungleichmäßige Ausleuchtung zu vermeiden.
Modell mit Halogenleuchten (Hx) Prüfen Sie zur Gewährleistung guter
Leuchtqualität, dass die Lampe korrekt im
Gehäuse positioniert ist.
Motorhaube öffnen/Zugang zu den Glühlampen
Der Motor ist heiß, vorsichtig vorgehen, es
besteht Verbrennungsgefahr!
Achten Sie darauf, nicht mit Kleidung oder
sonstigen Objekten im Kühlerventilator hängen
zu bleiben; es besteht Erstickungsgefahr!

229
Bei einer Panne

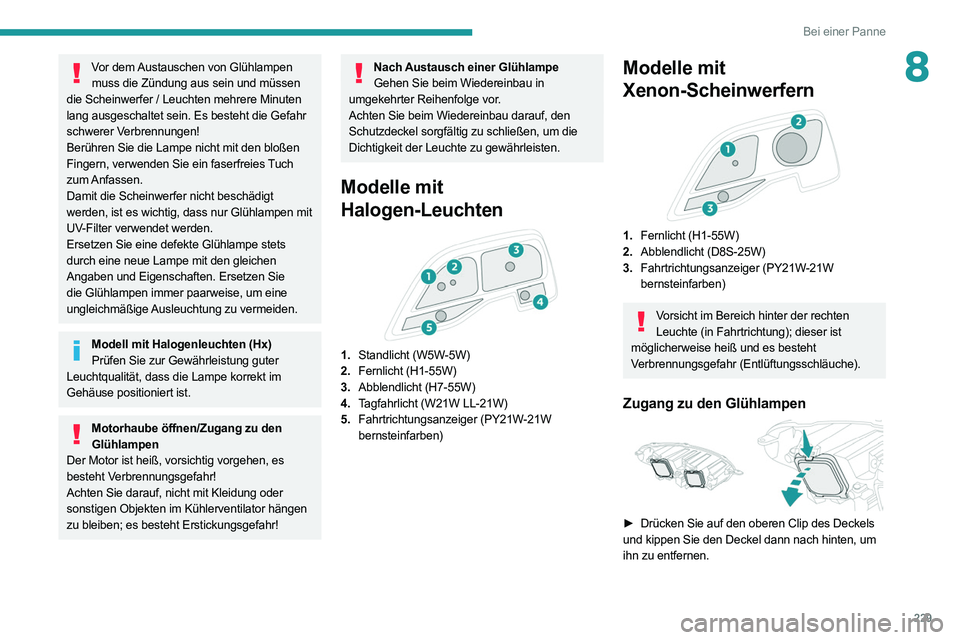

8Vor dem Austauschen von Glühlampen muss die Zündung aus sein und müssen
die Scheinwerfer / Leuchten mehrere Minuten
lang ausgeschaltet sein. Es besteht die Gefahr
schwerer Verbrennungen!
Berühren Sie die Lampe nicht mit den bloßen
Fingern, verwenden Sie ein faserfreies Tuch
zum Anfassen.
Damit die Scheinwerfer nicht beschädigt
werden, ist es wichtig, dass nur Glühlampen mit
UV-Filter verwendet werden.
Ersetzen Sie eine defekte Glühlampe stets
durch eine neue Lampe mit den gleichen
Angaben und Eigenschaften. Ersetzen Sie
die Glühlampen immer paarweise, um eine
ungleichmäßige Ausleuchtung zu vermeiden.
Modell mit Halogenleuchten (Hx) Prüfen Sie zur Gewährleistung guter
Leuchtqualität, dass die Lampe korrekt im
Gehäuse positioniert ist.
Motorhaube öffnen/Zugang zu den Glühlampen
Der Motor ist heiß, vorsichtig vorgehen, es
besteht Verbrennungsgefahr!
Achten Sie darauf, nicht mit Kleidung oder
sonstigen Objekten im Kühlerventilator hängen
zu bleiben; es besteht Erstickungsgefahr!
Nach Austausch einer Glühlampe Gehen Sie beim Wiedereinbau in
umgekehrter Reihenfolge vor.
Achten Sie beim Wiedereinbau darauf, den
Schutzdeckel sorgfältig zu schließen, um die
Dichtigkeit der Leuchte zu gewährleisten.
Modelle mit
Halogen-Leuchten


1. Standlicht (W5W-5W)
2. Fernlicht (H1-55W)
3. Abblendlicht (H7-55W)
4. Tagfahrlicht (W21W LL-21W)
5. Fahrtrichtungsanzeiger (PY21W-21W
bernsteinfarben)
Modelle mit
Xenon-Scheinwerfern


1.Fernlicht (H1-55W)
2. Abblendlicht (D8S-25W)
3. Fahrtrichtungsanzeiger (PY21W-21W
bernsteinfarben)
Vorsicht im Bereich hinter der rechten
Leuchte (in Fahrtrichtung); dieser ist
möglicherweise heiß und es besteht
Verbrennungsgefahr (Entlüftungsschläuche).
Zugang zu den Glühlampen

► Drücken Sie auf den oberen Clip des Deckels
und kippen Sie den Deckel dann nach hinten, um
ihn zu entfernen.

230
Bei einer Panne

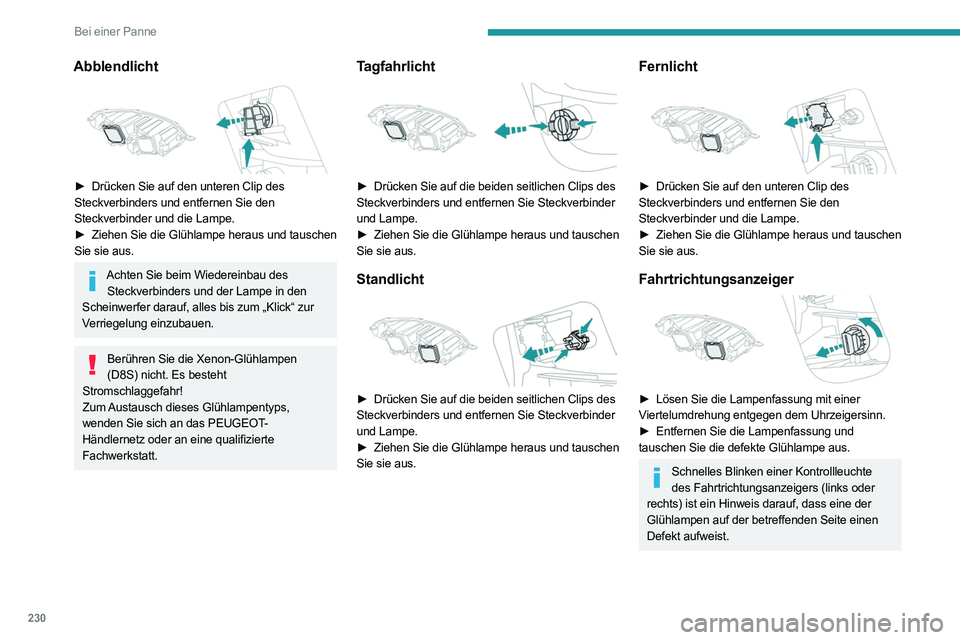

Abblendlicht

► Drücken Sie auf den unteren Clip des
Steckverbinders und entfernen Sie den
Steckverbinder und die Lampe.
►

Ziehen Sie die Glühlampe heraus und tauschen

Sie sie aus.
Achten Sie beim Wiedereinbau des Steckverbinders und der Lampe in den
Scheinwerfer darauf, alles bis zum „Klick“ zur
Verriegelung einzubauen.
Berühren Sie die Xenon-Glühlampen (D8S) nicht. Es besteht
Stromschlaggefahr!
Zum Austausch dieses Glühlampentyps,
wenden Sie sich an das PEUGEOT-
Händlernetz oder an eine qualifizierte
Fachwerkstatt.
Tagfahrlicht

► Drücken Sie auf die beiden seitlichen Clips des
Steckverbinders und entfernen Sie Steckverbinder
und Lampe.
►

Ziehen Sie die Glühlampe heraus und tauschen

Sie sie aus.
Standlicht

► Drücken Sie auf die beiden seitlichen Clips des
Steckverbinders und entfernen Sie Steckverbinder
und Lampe.
►

Ziehen Sie die Glühlampe heraus und tauschen

Sie sie aus.
Fernlicht

► Drücken Sie auf den unteren Clip des
Steckverbinders und entfernen Sie den
Steckverbinder und die Lampe.
►

Ziehen Sie die Glühlampe heraus und tauschen

Sie sie aus.
Fahrtrichtungsanzeiger

► Lösen Sie die Lampenfassung mit einer
Viertelumdrehung entgegen dem Uhrzeigersinn.
►

Entfernen Sie die Lampenfassung und

tauschen Sie die defekte Glühlampe aus.
Schnelles Blinken einer Kontrollleuchte des Fahrtrichtungsanzeigers (links oder
rechts) ist ein Hinweis darauf, dass eine der
Glühlampen auf der betreffenden Seite einen
Defekt aufweist.
Die bernsteinfarbenen Glühlampen müssen durch Glühlampen gleicher
Spezifikation und Farbe ersetzt werden.
Tagfahrlicht/Standlicht

Zum Austausch dieser Art von Leuchten wenden
Sie sich an einen Vertreter des PEUGEOT-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Das PEUGEOT-Händlernetz bietet Ihnen ein
Ersatzset für Leuchtdioden (LED) an.
