2021 PEUGEOT EXPERT Betriebsanleitungen (in German)

135
Sicherheit
5Business

Gewicht des Kindes/Richtalter
Unter 10 kg (Gruppe 0) Bis ca. 6 Monate Unter 10 kg
(Gruppe 0)
Unter 13 kg
(Gruppe 0+)
Bis ca. 1 Jahr 9 bis 18 kg (Gruppe 1)
Von 1 bis ca. 3 Jahre
Typ des ISOFIX-Kindersitzes Babyschale (1)entgegen der
Fahrtrichtung entgegen der
Fahrtrichtung in Fahrtrichtung
ISOFIX-Größenklasse F G C D E C D A B B1 B2 B3
3. Reihe


Fest installierte
einteilige Sitzbank, Rücksitze X
IUF, ILX


Sitz und feste
Rückbank, Rücksitze X
IUF, ILX

136
Sicherheit
Active

Gewicht des Kindes/Richtalter
Unter 10 kg (Gruppe 0) Bis ca. 6 Monate Unter 10 kg
(Gruppe 0)
Unter 13 kg
(Gruppe 0+)
Bis ca. 1 Jahr 9 bis 18 kg (Gruppe 1)
Von 1 bis ca. 3 Jahre
Typ des ISOFIX-Kindersitzes Babyschale (1)entgegen der
Fahrtrichtung entgegen der
Fahrtrichtung in Fahrtrichtung
ISOFIX-Größenklasse F G C D E C D A B B1 B2 B3
1. Reihe (a)


Beifahrersitz mit
Beifahrer-Airbag
deaktiviert „OFF“
oder aktiviert „ON“ Kein ISOFIX
2. Reihe


Rücksitze IL IUF, IL
3. Reihe


Rücksitze IL (1-4)XIL (4) XIL (4) IUF, IL X

137
Sicherheit

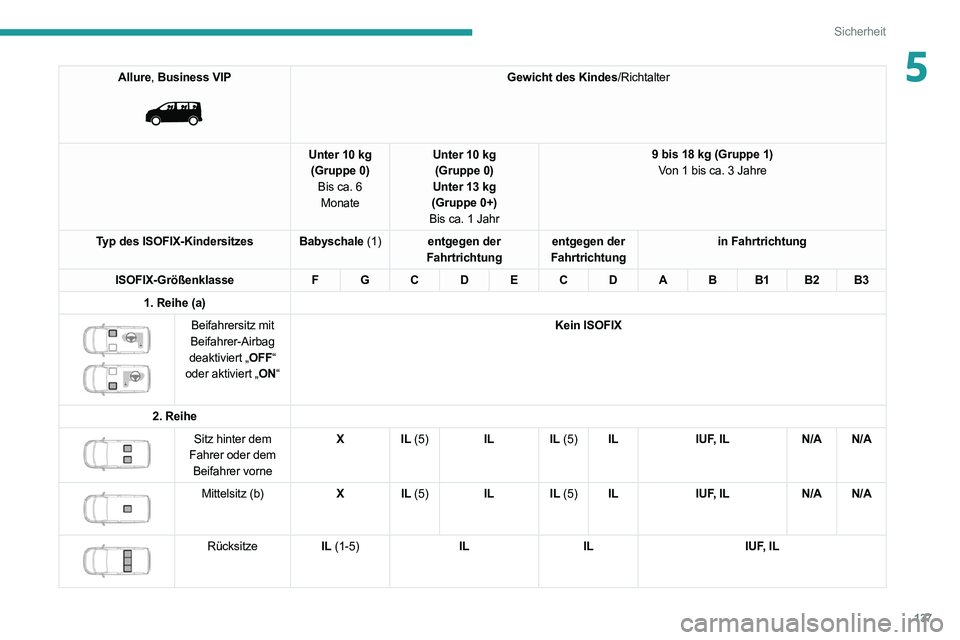

5Allure, Business VIP

Gewicht des Kindes/Richtalter
Unter 10 kg (Gruppe 0) Bis ca. 6 Monate Unter 10 kg
(Gruppe 0)
Unter 13 kg
(Gruppe 0+)
Bis ca. 1 Jahr 9 bis 18 kg (Gruppe 1)
Von 1 bis ca. 3 Jahre
Typ des ISOFIX-Kindersitzes Babyschale (1)entgegen der
Fahrtrichtung entgegen der
Fahrtrichtung in Fahrtrichtung
ISOFIX-Größenklasse F G C D E C D A B B1 B2 B3
1. Reihe (a)


Beifahrersitz mit
Beifahrer-Airbag
deaktiviert „OFF“
oder aktiviert „ON“ Kein ISOFIX
2. Reihe


Sitz hinter dem
Fahrer oder dem Beifahrer vorne X
IL (5) IL IL (5) ILIUF, IL N/A N/A


Mittelsitz (b) XIL (5) IL IL (5) ILIUF, IL N/A N/A


Rücksitze IL (1-5) ILIL IUF, IL

138
Sicherheit

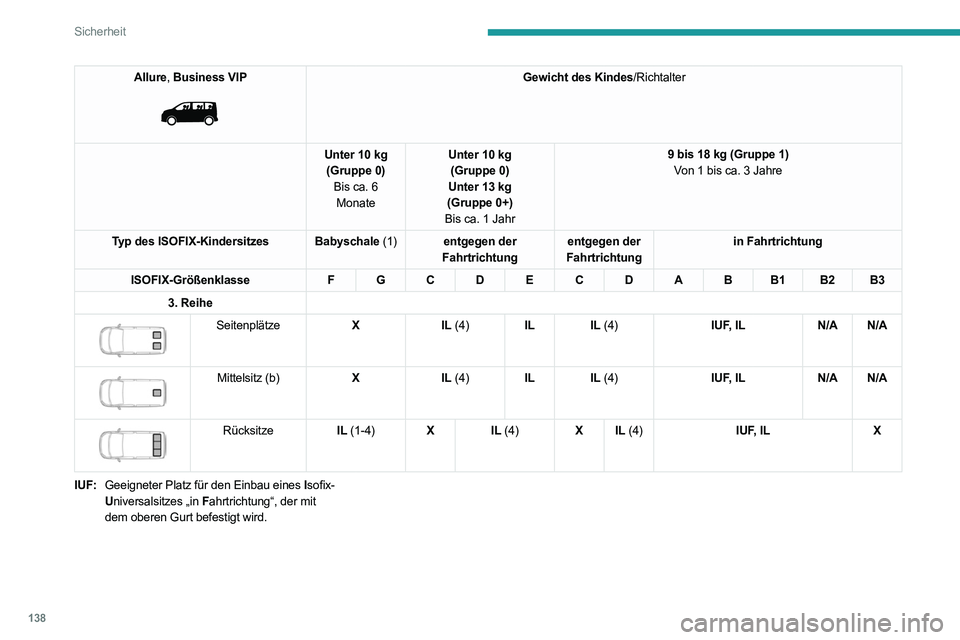

Allure, Business VIP

Gewicht des Kindes/Richtalter
Unter 10 kg (Gruppe 0) Bis ca. 6 Monate Unter 10 kg
(Gruppe 0)
Unter 13 kg
(Gruppe 0+)
Bis ca. 1 Jahr 9 bis 18 kg (Gruppe 1)
Von 1 bis ca. 3 Jahre
Typ des ISOFIX-Kindersitzes Babyschale (1)entgegen der
Fahrtrichtung entgegen der
Fahrtrichtung in Fahrtrichtung
ISOFIX-Größenklasse F G C D E C D A B B1 B2 B3
3. Reihe


Seitenplätze XIL (4)IL IL (4) IUF, ILN/A N/A


Mittelsitz (b) XIL (4)IL IL (4) IUF, ILN/A N/A


Rücksitze IL (1-4)XIL (4) XIL (4) IUF, IL X
IUF: Geeigneter Platz für den Einbau eines I sofix-
U niversalsitzes „in F ahrtrichtung“, der mit
dem oberen Gurt befestigt wird.

139
Sicherheit

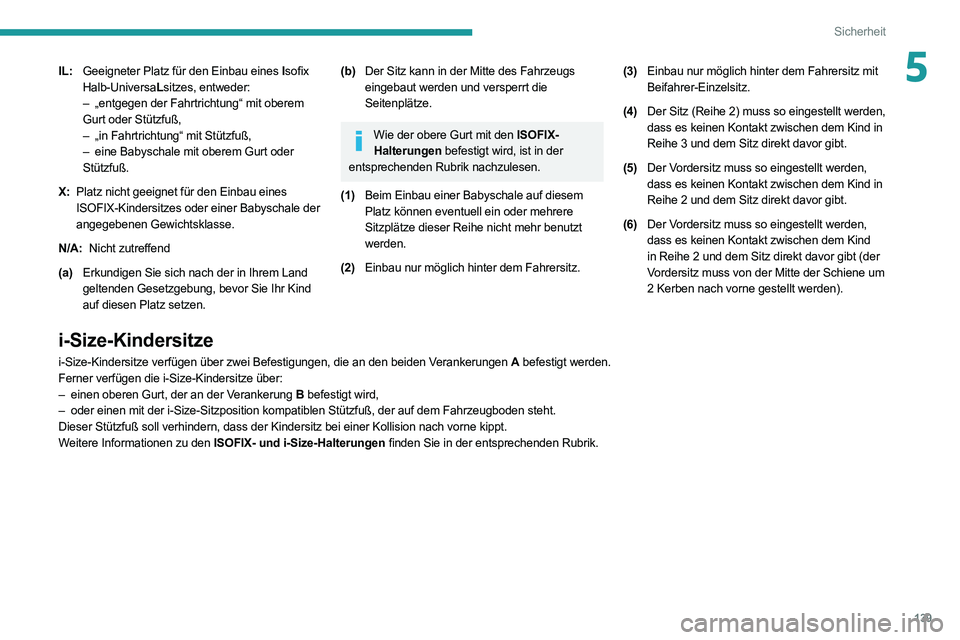

5IL:Geeigneter Platz für den Einbau eines I sofix
Halb-UniversaL sitzes, entweder:
–

„entgegen der Fahrtrichtung“ mit oberem

Gurt oder Stützfuß,
–

„in Fahrtrichtung“ mit Stützfuß,
–


eine Babyschale mit oberem Gurt oder

Stützfuß.
X: Platz nicht geeignet für den Einbau eines
ISOFIX-Kindersitzes oder einer Babyschale der
angegebenen Gewichtsklasse.
N/A: Nicht zutreffend
(a) Erkundigen Sie sich nach der in Ihrem Land
geltenden Gesetzgebung, bevor Sie Ihr Kind
auf diesen Platz setzen.(b)Der Sitz kann in der Mitte des Fahrzeugs
eingebaut werden und versperrt die
Seitenplätze.
Wie der obere Gurt mit den ISOFIX-
Halterungen befestigt wird, ist in der
entsprechenden Rubrik nachzulesen.
(1) Beim Einbau einer Babyschale auf diesem
Platz können eventuell ein oder mehrere
Sitzplätze dieser Reihe nicht mehr benutzt
werden.
(2) Einbau nur möglich hinter dem Fahrersitz. (3)
Einbau nur möglich hinter dem Fahrersitz mit
Beifahrer-Einzelsitz.
(4) Der Sitz (Reihe 2) muss so eingestellt werden,
dass es keinen Kontakt zwischen dem Kind in
Reihe 3 und dem Sitz direkt davor gibt.
(5) Der Vordersitz muss so eingestellt werden,
dass es keinen Kontakt zwischen dem Kind in
Reihe 2 und dem Sitz direkt davor gibt.
(6) Der Vordersitz muss so eingestellt werden,
dass es keinen Kontakt zwischen dem Kind
in Reihe 2 und dem Sitz direkt davor gibt (der
Vordersitz muss von der Mitte der Schiene um
2 Kerben nach vorne gestellt werden).
i-Size-Kindersitze
i-Size-Kindersitze verfügen über zwei Befestigungen, die an den be\
iden Verankerungen A befestigt werden.
Ferner verfügen die i-Size-Kindersitze über:
–

einen oberen Gurt, der an der V
erankerung B befestigt wird,
–

oder einen mit der i-Size-Sitzposition kompatiblen Stützfuß, der a\
uf dem Fahrzeugboden steht.
Dieser Stützfuß soll verhindern, dass der Kindersitz bei einer Kol\
lision nach vorne kippt.
W

eitere Informationen zu den ISOFIX- und i-Size-Halterungen finden Sie in der entsprechenden Rubrik.

140
Sicherheit

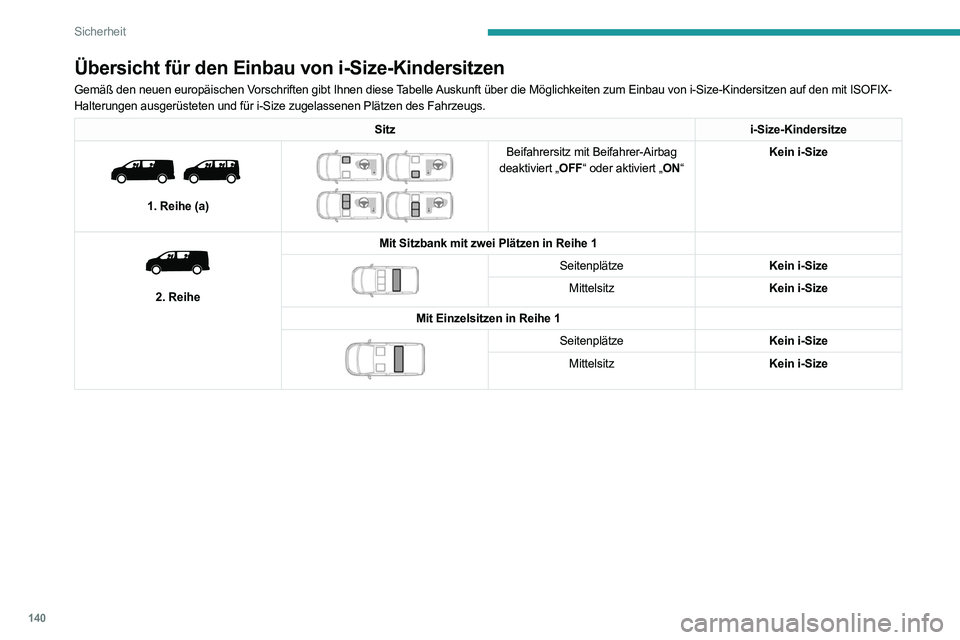

Übersicht für den Einbau von i-Size-Kindersitzen
Gemäß den neuen europäischen Vorschriften gibt Ihnen diese Tabelle Auskunft über die Möglichkeiten zum Einbau von i-Size-Kindersitzen\
auf den mit ISOFIX-
Halterungen ausgerüsteten und für i-Size zugelassenen Plätzen d\
es Fahrzeugs.
Sitzi-Size-Kindersitze

1. Reihe (a)


Beifahrersitz mit Beifahrer-Airbag
deaktiviert „OFF“ oder aktiviert „ON“ Kein i-Size


2. ReiheMit Sitzbank mit zwei Plätzen in Reihe 1


Seitenplätze
Kein i-Size
Mittelsitz Kein i-Size
Mit Einzelsitzen in Reihe 1


Seitenplätze Kein i-Size
Mittelsitz Kein i-Size

141
Sicherheit

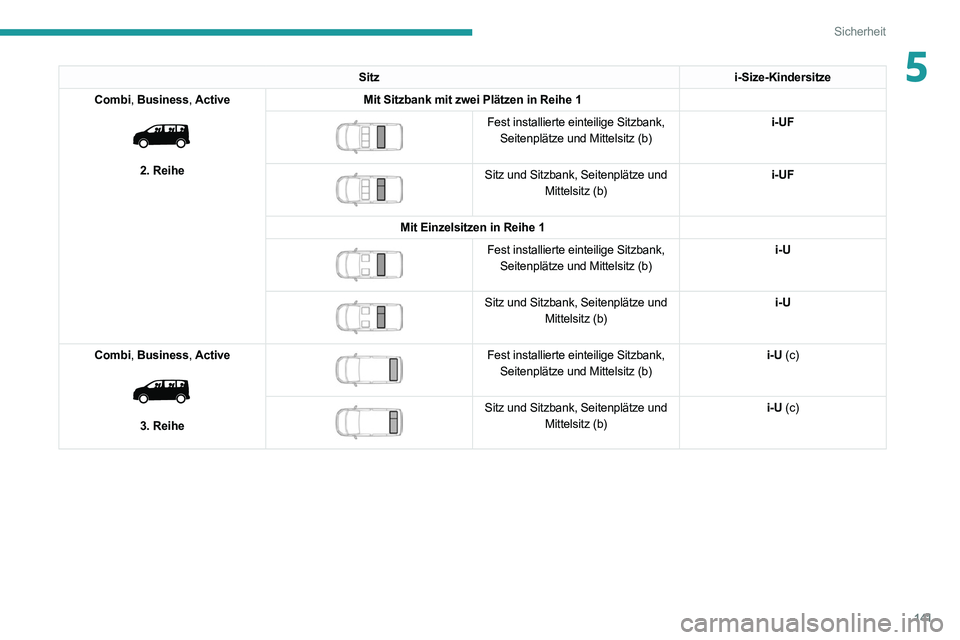

5Sitzi-Size-Kindersitze
Combi, Business, Active


2. Reihe Mit Sitzbank mit zwei Plätzen in Reihe 1


Fest installierte einteilige Sitzbank,
Seitenplätze und Mittelsitz (b) i-UF


Sitz und Sitzbank, Seitenplätze und
Mittelsitz (b) i-UF
Mit Einzelsitzen in Reihe 1


Fest installierte einteilige Sitzbank, Seitenplätze und Mittelsitz (b) i-U


Sitz und Sitzbank, Seitenplätze und
Mittelsitz (b) i-U
Combi, Business, Active


3. Reihe


Fest installierte einteilige Sitzbank,
Seitenplätze und Mittelsitz (b) i-U (c)


Sitz und Sitzbank, Seitenplätze und
Mittelsitz (b) i-U (c)

142
Sicherheit

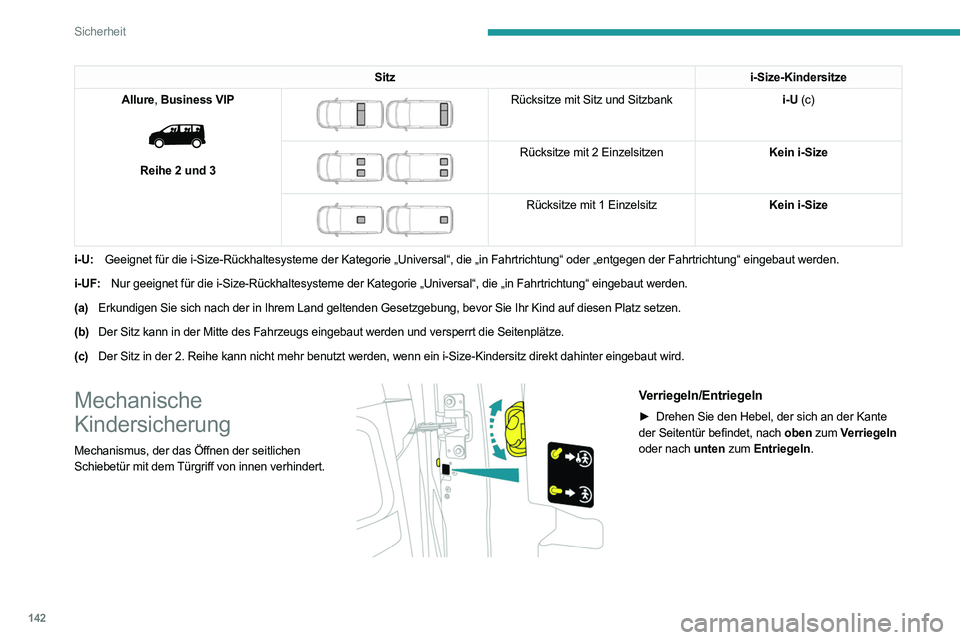

Sitzi-Size-Kindersitze
Allure, Business VIP


Reihe 2 und 3


Rücksitze mit Sitz und Sitzbank i-U (c)


Rücksitze mit 2 EinzelsitzenKein i-Size


Rücksitze mit 1 EinzelsitzKein i-Size
i-U: Geeignet für die i-Size-Rückhaltesysteme der Kategorie „Univers\
al“, die „in Fahrtrichtung“ oder „entgegen der Fahrtrichtung\
“ eingebaut werden.
i-UF: Nur geeignet für die i-Size-Rückhaltesysteme der Kategorie „Uni\
versal“, die „in Fahrtrichtung“ eingebaut werden.
(a) Erkundigen Sie sich nach der in Ihrem Land geltenden Gesetzgebung, bevor\
Sie Ihr Kind auf diesen Platz setzen.
(b) Der Sitz kann in der Mitte des Fahrzeugs eingebaut werden und versperrt \
die Seitenplätze.
(c) Der Sitz in der 2. Reihe kann nicht mehr benutzt werden, wenn ein i-Size\
-Kindersitz direkt dahinter eingebaut wird.
Mechanische
Kindersicherung
Mechanismus, der das Öffnen der seitlichen
Schiebetür mit dem Türgriff von innen verhindert.


Verriegeln/Entriegeln
► Drehen Sie den Hebel, der sich an der Kante
der Seitentür befindet, nach oben zum Verriegeln
oder nach unten zum Entriegeln.
