2021 PEUGEOT EXPERT Betriebsanleitungen (in German)

23

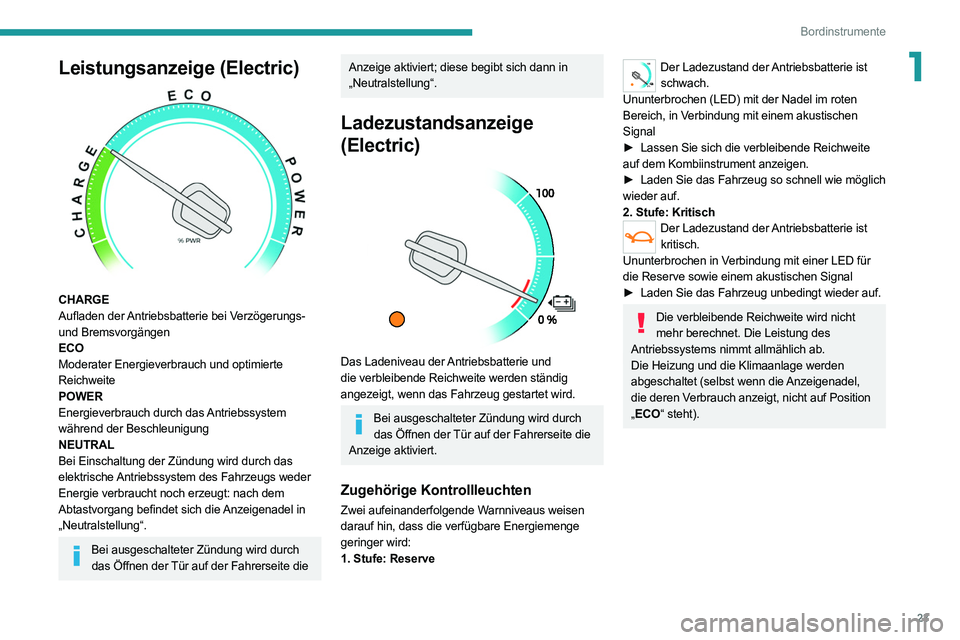

Bordinstrumente
1Leistungsanzeige (Electric)

CHARGE
Aufladen der Antriebsbatterie bei Verzögerungs-
und Bremsvorgängen
ECO
Moderater Energieverbrauch und optimierte
Reichweite
POWER
Energieverbrauch durch das Antriebssystem
während der Beschleunigung
NEUTRAL
Bei Einschaltung der Zündung wird durch das
elektrische Antriebssystem des Fahrzeugs weder
Energie verbraucht noch erzeugt: nach dem
Abtastvorgang befindet sich die Anzeigenadel in
„Neutralstellung“.
Bei ausgeschalteter Zündung wird durch das Öffnen der Tür auf der Fahrerseite die
Anzeige aktiviert; diese begibt sich dann in
„Neutralstellung“.
Ladezustandsanzeige
(Electric)


Das Ladeniveau der Antriebsbatterie und
die verbleibende Reichweite werden ständig
angezeigt, wenn das Fahrzeug gestartet wird.
Bei ausgeschalteter Zündung wird durch das Öffnen der Tür auf der Fahrerseite die
Anzeige aktiviert.
Zugehörige Kontrollleuchten
Zwei aufeinanderfolgende Warnniveaus weisen
darauf hin, dass die verfügbare Energiemenge
geringer wird:
1. Stufe: Reserve
0 %
100Der Ladezustand der Antriebsbatterie ist
schwach.
Ununterbrochen (LED) mit der Nadel im roten
Bereich, in Verbindung mit einem akustischen
Signal
►

Lassen Sie sich die verbleibende Reichweite

auf dem Kombiinstrument anzeigen.
►

Laden Sie das Fahrzeug so schnell wie möglich

wieder auf.
2. Stufe: Kritisch
Der Ladezustand der Antriebsbatterie ist kritisch.
Ununterbrochen in Verbindung mit einer LED für
die Reserve sowie einem akustischen Signal
►

Laden Sie das Fahrzeug unbedingt wieder auf.
Die verbleibende Reichweite wird nicht mehr berechnet. Die Leistung des
Antriebssystems nimmt allmählich ab.
Die Heizung und die Klimaanlage werden
abgeschaltet (selbst wenn die Anzeigenadel,
die deren Verbrauch anzeigt, nicht auf Position
„ ECO“ steht).

24
Bordinstrumente

► Bei eingeschalteter Zündung die Taste drücken,
bis die Nullen erscheinen.
Helligkeitsregler
Mit diesem System kann die Lichtintensität der
Bedienungseinheit je nach Helligkeit draußen
manuell angepasst werden.
Mit Tasten



Drücken Sie bei eingeschalteter Beleuchtung auf
Taste A, um die Helligkeit der Beleuchtung zu
erhöhen, oder auf Taste B , um sie zu verringern.
Lassen Sie die Taste los, sobald Sie die
gewünschte Helligkeit erreicht haben.

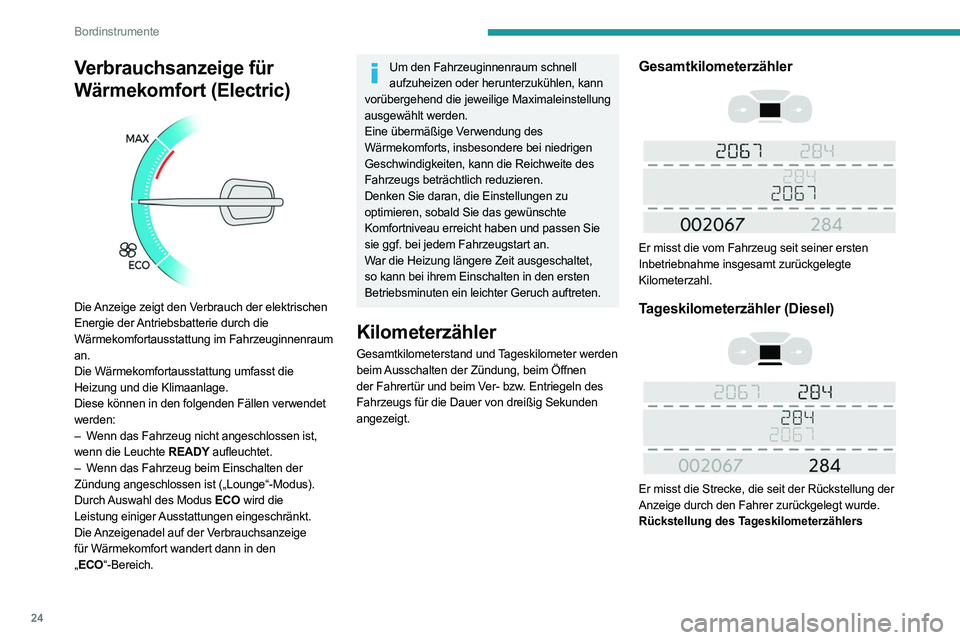

Verbrauchsanzeige für
Wärmekomfort (Electric)


Die Anzeige zeigt den Verbrauch der elektrischen
Energie der Antriebsbatterie durch die
Wärmekomfortausstattung im Fahrzeuginnenraum
an.
Die Wärmekomfortausstattung umfasst die
Heizung und die Klimaanlage.
Diese können in den folgenden Fällen verwendet
werden:
–

W
enn das Fahrzeug nicht angeschlossen ist,
wenn die Leuchte READY aufleuchtet.
–

W
enn das Fahrzeug beim Einschalten der
Zündung angeschlossen ist („Lounge“-Modus).
Durch Auswahl des Modus ECO wird die
Leistung einiger Ausstattungen eingeschränkt.
Die Anzeigenadel auf der Verbrauchsanzeige
für Wärmekomfort wandert dann in den
„ ECO“-Bereich.
Um den Fahrzeuginnenraum schnell
aufzuheizen oder herunterzukühlen, kann
vorübergehend die jeweilige Maximaleinstellung
ausgewählt werden.
Eine übermäßige Verwendung des
Wärmekomforts, insbesondere bei niedrigen
Geschwindigkeiten, kann die Reichweite des
Fahrzeugs beträchtlich reduzieren.
Denken Sie daran, die Einstellungen zu
optimieren, sobald Sie das gewünschte
Komfortniveau erreicht haben und passen Sie
sie ggf. bei jedem Fahrzeugstart an.
War die Heizung längere Zeit ausgeschaltet,
so kann bei ihrem Einschalten in den ersten
Betriebsminuten ein leichter Geruch auftreten.
Kilometerzähler
Gesamtkilometerstand und Tageskilometer werden
beim Ausschalten der Zündung, beim Öffnen
der Fahrertür und beim Ver- bzw. Entriegeln des
Fahrzeugs für die Dauer von dreißig Sekunden
angezeigt.
Gesamtkilometerzähler



Er misst die vom Fahrzeug seit seiner ersten
Inbetriebnahme insgesamt zurückgelegte
Kilometerzahl.
Tageskilometerzähler (Diesel)



Er misst die Strecke, die seit der Rückstellung der
Anzeige durch den Fahrer zurückgelegt wurde.
Rückstellung des Tageskilometerzählers

25
Bordinstrumente
1

► Bei eingeschalteter Zündung die Taste drücken,
bis die Nullen erscheinen.

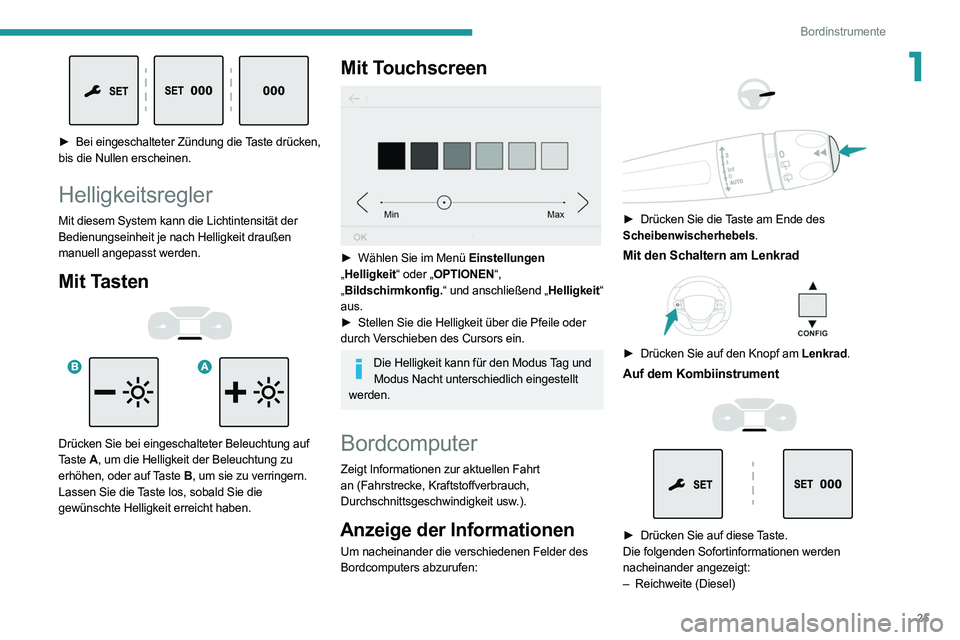

Helligkeitsregler
Mit diesem System kann die Lichtintensität der
Bedienungseinheit je nach Helligkeit draußen
manuell angepasst werden.
Mit Tasten



Drücken Sie bei eingeschalteter Beleuchtung auf
Taste A, um die Helligkeit der Beleuchtung zu
erhöhen, oder auf Taste B , um sie zu verringern.
Lassen Sie die Taste los, sobald Sie die
gewünschte Helligkeit erreicht haben.
Mit Touchscreen

► Wählen Sie im Menü Einstellungen
„ Helligkeit“ oder „OPTIONEN“,
„ Bildschirmkonfig.“ und anschließend „Helligkeit“
aus.
►

Stellen Sie die Helligkeit über die Pfeile oder

durch Verschieben des Cursors ein.
Die Helligkeit kann für den Modus Tag und Modus Nacht unterschiedlich eingestellt
werden.
Bordcomputer
Zeigt Informationen zur aktuellen Fahrt
an (Fahrstrecke, Kraftstoffverbrauch,
Durchschnittsgeschwindigkeit usw.).
Anzeige der Informationen
Um nacheinander die verschiedenen Felder des
Bordcomputers abzurufen:




► Drücken Sie die Taste am Ende des
Scheibenwischerhebels.
Mit den Schaltern am Lenkrad

► Drücken Sie auf den Knopf am Lenkrad.
Auf dem Kombiinstrument



► Drücken Sie auf diese Taste.
Die folgenden Sofortinformationen werden
nacheinander angezeigt:
–

Reichweite (Diesel)

26
Bordinstrumente
Berechnet seit der letzten Rückstellung des Bordcomputers auf null.
Zeitzähler des Stop & Start-Systems
(Minuten/Sekunden oder Stunden/Minuten)Wenn Ihr Fahrzeug mit einem Stop & Start-
System ausgestattet ist, erfolgt eine Addition der
Zeiten mittels Zeitzähler, in denen das Fahrzeug
während einer Fahrt in den STOP-Modus
geschaltet wurde.
Bei jedem Einschalten der Zündung wird der
Zeitzähler auf Null gestellt.
Touchscreen
Dieses System ermöglicht den Zugang zu
folgenden Elementen:
– Permanente Anzeige der Uhrzeit und
Außentemperatur (eine blaue Kontrollleuchte
erscheint bei Gefahr von Glatteis)
– Menüs zur Einstellung der Fahrzeugfunktionen
und -ausstattung
– Bedienelemente für Audiosystem und Telefon
sowie die Anzeige der zugehörigen Informationen
– Anzeige der Funktionen der visuellen Fahrhilfen
– Internetdienste sowie die Anzeige der
zugehörigen Informationen
– Bedienelementen des Navigationssystems und
Anzeige der zugehörigen Informationen (je nach
Version)
Aus Sicherheitsgründen dürfen Maßnahmen, die eine erhöhte
– Momentaner V erbrauch
– Zeitzähler des Stop & Start -Systems (Diesel)
–

Strecke „
1“ gefolgt von (je nach Version) Strecke
„ 2 “ einschließlich Durchschnittsgeschwindigkeit,
durchschnittlicher Verbrauch und zurückgelegte
Strecke für jede Fahrt.
Die Strecken 1 und 2 sind voneinander
unabhängig, in der Anwendung jedoch identisch.
So lassen sich unter Strecke 1 zum Beispiel
Berechnungen auf täglicher Basis und unter
Strecke 2 Berechnungen auf monatlicher Basis
vornehmen.

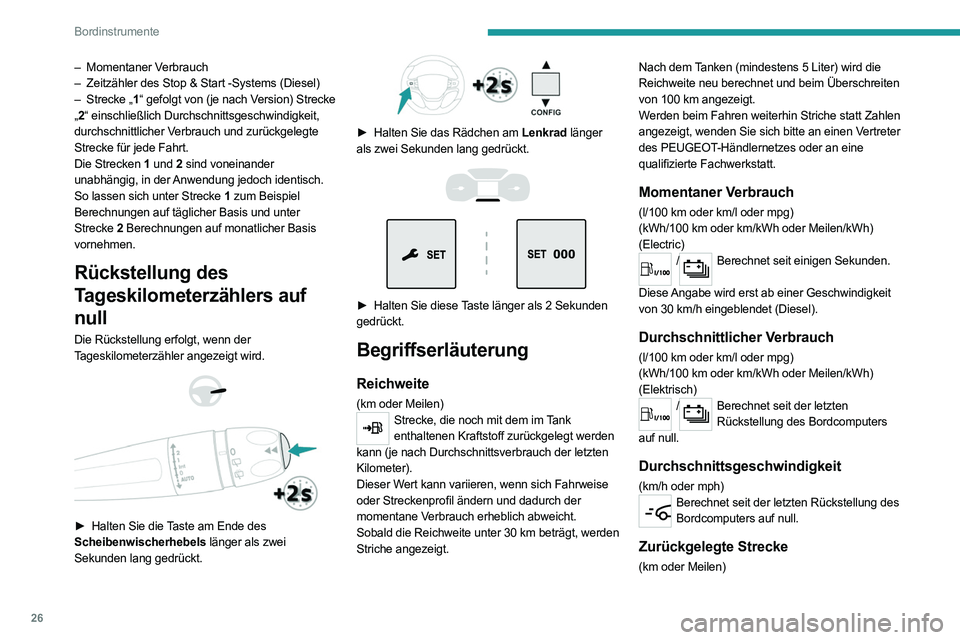

Rückstellung des
Tageskilometerzählers auf
null
Die Rückstellung erfolgt, wenn der
Tageskilometerzähler angezeigt wird.




► Halten Sie die Taste am Ende des
Scheibenwischerhebels länger als zwei
Sekunden lang gedrückt.


► Halten Sie das Rädchen am Lenkrad länger
als zwei Sekunden lang gedrückt.




► Halten Sie diese Taste länger als 2 Sekunden
gedrückt.
Begriffserläuterung
Reichweite
(km oder Meilen)Strecke, die noch mit dem im Tank enthaltenen Kraftstoff zurückgelegt werden
kann (je nach Durchschnittsverbrauch der letzten
Kilometer).
Dieser Wert kann variieren, wenn sich Fahrweise
oder Streckenprofil ändern und dadurch der
momentane Verbrauch erheblich abweicht.
Sobald die Reichweite unter 30
km beträgt, werden
Striche angezeigt. Nach dem Tanken (mindestens 5 Liter) wird die
Reichweite neu berechnet und beim Überschreiten
von 100
km angezeigt.
Werden beim Fahren weiterhin Striche statt Zahlen
angezeigt, wenden Sie sich bitte an einen Vertreter
des PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Momentaner Verbrauch
(l/100 km oder km/l oder mpg)
(kWh/100 km oder km/kWh oder Meilen/kWh)
(Electric)
/Berechnet seit einigen Sekunden.
Diese Angabe wird erst ab einer Geschwindigkeit
von 30
km/h eingeblendet (Diesel).
Durchschnittlicher Verbrauch
(l/100 km oder km/l oder mpg)
(kWh/100 km oder km/kWh oder Meilen/kWh)
(Elektrisch)
/Berechnet seit der letzten Rückstellung des Bordcomputers
auf null.
Durchschnittsgeschwindigkeit
(km/h oder mph)Berechnet seit der letzten Rückstellung des Bordcomputers auf null.
Zurückgelegte Strecke
(km oder Meilen)

27
Bordinstrumente
1Berechnet seit der letzten Rückstellung des Bordcomputers auf null.
Zeitzähler des Stop & Start-Systems
(Minuten/Sekunden oder Stunden/Minuten)Wenn Ihr Fahrzeug mit einem Stop & Start-
System ausgestattet ist, erfolgt eine Addition der
Zeiten mittels Zeitzähler, in denen das Fahrzeug
während einer Fahrt in den STOP-Modus
geschaltet wurde.
Bei jedem Einschalten der Zündung wird der
Zeitzähler auf Null gestellt.
Touchscreen
Dieses System ermöglicht den Zugang zu
folgenden Elementen:
–

Permanente
Anzeige der Uhrzeit und
Außentemperatur (eine blaue Kontrollleuchte
erscheint bei Gefahr von Glatteis)
–

Menüs zur Einstellung der Fahrzeugfunktionen

und -ausstattung
–

Bedienelemente für
Audiosystem und Telefon
sowie die Anzeige der zugehörigen Informationen
–

Anzeige der Funktionen der visuellen Fahrhilfen
–


Internetdienste sowie die
Anzeige der
zugehörigen Informationen
–

Bedienelementen des Navigationssystems und

Anzeige der zugehörigen Informationen (je nach
Version)
Aus Sicherheitsgründen dürfen Maßnahmen, die eine erhöhte
Aufmerksamkeit erfordern, nur bei
stehendem Fahrzeug durchgeführt werden.
Einige Funktionen sind während der Fahrt nicht
verfügbar.
Empfehlungen
Es handelt sich um einen kapazitiven Bildschirm.
– Benutzen Sie auf dem Touchscreen keine
spitzen Gegenstände.
–

Berühren Sie den
Touchscreen nicht mit nassen
Händen.
–

Benutzen Sie zum Reinigen des
Touchscreens
ein weiches sauberes Tuch.
Allgemeine Hinweise
► Nutzen Sie die Tasten auf beiden Seiten des
Touchscreens, um zu den Menüs zu gelangen und
drücken Sie dann auf die auf dem Touchscreen
erscheinenden Tasten.
Einige Menüs können auf zwei Seiten angezeigt
werden: Drücken Sie die Taste „OPTIONEN“, um
auf die Sekundärseite zu gelangen.
Wenn Sie die Sekundärseite für einige Sekunde nicht nutzen, wird automatisch
wieder die Primärseite angezeigt.
Um eine Funktion zu deaktivieren/aktivieren,
wählen Sie „OFF“ bzw. „ON“.
Eine Funktion konfigurieren
Zugriff auf zusätzliche Informationen zur
Funktion
Bestätigen
Zur vorherigen Seite zurückkehren oder
bestätigen
Menüs

Drücken Sie mit drei Fingern auf den Touchscreen, um alle Menütasten
anzuzeigen.
Weitere Informationen zu den Menüs finden Sie in den Abschnitten über
Audiosystem und Telematik.
Radio/Media
Navigation (Je nach Ausstattung)
Fahrbeleuchtung oder Fahrzeug (je nach
Ausstattung)
Aktivieren, Deaktivieren und Einstellungen
verschiedener Funktionen.
Die Funktionen sind in 2 Registerkarten gegliedert:
„ Schnellzugriffe“ und „Andere Einstellungen“.
Telefon

28
Bordinstrumente
Zusätzlich zu allen Funktionen
der App MyPeugeot, auf die
Sie mithilfe eines Smartphones
zugreifen können, können Sie
auch auf folgende Funktionen
zugreifen:
– Verwaltung der Batterieladung (verzögertes
Laden),
– Verwaltung der Vorklimatisierung,
– Anzeige des Ladezustands und der Reichweite
des Fahrzeugs.
Installationsvorgang
► Laden Sie die App MyPeugeot aus dem
entsprechenden Online Store für Ihr Smartphone
herunter.
► Erstellen Sie ein Konto.
► Geben Sie die Fahrzeug-
Identifizierungsnummer (FIN) (Code auf dem
Fahrzeugschein, der mit „VF“ beginnt) ein.
Zusätzliche Informationen zum Thema Kenndaten
finden Sie im entsprechenden Abschnitt.
Netzabdeckung Um die verschiedenen ferngegesteuerten
Funktionen nutzen zu können, muss sich das
Fahrzeug im Bereich eines Mobilfunktnetzes
befinden.
Eine unzureichende Netzabdeckung kann die
Kommunikation mit dem Fahrzeug verhindern
(z. B. in einer Tiefgarage). In diesen Fällen zeigt
die App eine Meldung mit dem Hinweis an, dass
Internet-Menü Anzeige der verfügbaren vernetzten
Dienste.
Energie Zugriff auf die spezifischen elektrischen
Funktionen (Energiefluss, Verbrauchsstatistiken,
verzögertes Laden), die in den entsprechenden 3
Registerkarten aufgegliedert sind.
oder
Einstellungen Haupteinstellungen für das Audiosystem
und den Touchscreen.
Audiosystem ein/aus Lautstärke/Stummschaltung
Obere Leiste
Bestimmte Informationen werden ständig in der
oberen Leiste des Touchscreens angezeigt:
–

Uhrzeit und
Außentemperatur (bei Glatteisgefahr
erscheint eine blaue Kontrollleuchte)
–

Informationsüberblick der Menüs

RadioMedia
und Telefon sowie
Navigationshinweise (je nach Ausstattung).
–
Benachrichtigungen
– Zugriff auf die Einstellungen
Menü Energie
Je nach Ausführung erfolgt der Zugriff
folgendermaßen:
– direkt, durch Drücken der Taste neben
dem Touchscreen,
– über das Menü Apps.
Fluss
Die Seite stellt eine Echtzeitdarstellung über den
Betrieb des elektrischen Antriebssystems zur
Verfügung.


1. Fahrmodus
2. Elektromotor
3. Ladezustand der Antriebsbatterie
4. Energieströme
Die Energieströme weisen für die jeweilige
Fahrweise eine bestimmte Farbe auf:
A. B: Energieverbrauch
B. Grün: Energierückgewinnung
Statistiken
Diese Seite zeigt Statistiken zum Verbrauch
elektrischer Energie.


– Blaues Balkendiagramm: direkt verbrauchte
Energie aus der Antriebsbatterie.
–

Grünes Balkendiagramm: bei V
erzögerungs-
und Bremsvorgängen zurückgewonnene Energie
zum Aufladen der Batterie.
Das Durchschnittsergebnis für die aktuelle Fahrt
wird in kWh/100
km angegeben.
►

Die angezeigte Zeitskala kann durch Drücken

der Taste

- oder

+ geändert werden.
Eine aktuelle Fahrt bedeutet eine Fahrt
von mehr als 20 Minuten ohne Ausschalten
der Zündung.
Laden
Auf dieser Seite können Sie Verzögertes Laden
programmieren.
Für weitere Informationen zum Laden der
Antriebsbatterie (Electric) siehe entsprechende
Rubrik.
Fernbedienbare
Funktionen (Electric)

29
Bordinstrumente
1Zusätzlich zu allen Funktionen
der App MyPeugeot, auf die
Sie mithilfe eines Smartphones
zugreifen können, können Sie
auch auf folgende Funktionen
zugreifen:
–

V

erwaltung der Batterieladung (verzögertes
Laden),
–

V

erwaltung der Vorklimatisierung,
–

Anzeige des Ladezustands und der Reichweite

des Fahrzeugs.
Installationsvorgang
► Laden Sie die App MyPeugeot aus dem
entsprechenden Online Store für Ihr Smartphone
herunter.
►

Erstellen Sie ein Konto.
►


Geben Sie die Fahrzeug-
Identifizierungsnummer (FIN) (Code auf dem


Fahrzeugschein, der mit „VF“ beginnt) ein.
Zusätzliche Informationen zum Thema Kenndaten
finden Sie im entsprechenden Abschnitt.
Netzabdeckung Um die verschiedenen ferngegesteuerten
Funktionen nutzen zu können, muss sich das
Fahrzeug im Bereich eines Mobilfunktnetzes
befinden.
Eine unzureichende Netzabdeckung kann die
Kommunikation mit dem Fahrzeug verhindern
(z. B. in einer Tiefgarage). In diesen Fällen zeigt
die App eine Meldung mit dem Hinweis an, dass
keine Verbindung zum Fahrzeug hergestellt
werden konnte.
Einstellung Datum und
Uhrzeit
Ohne Audiosystem



Sie können Datum und Uhrzeit auf der Anzeige
des Kombiinstruments einstellen.
► Drücken Sie diese Taste und halten Sie
sie gedrückt.
► Drücken Sie eine der Tasten, um die
Einstellung auszuwählen, die geändert
werden soll.
► Drücken Sie kurz auf diese Taste, um zu
bestätigen.
► Drücken Sie eine der Tasten, um die
Einstellung zu ändern, und bestätigen Sie
erneut, um die Änderung zu speichern.
Mit Audiosystem
► Drücken Sie auf die Taste MENU, um zum
Hauptmenü zu gelangen.
►

Drücken Sie die
Tasten "7" oder "8", um
das Menü Benutzeranpassung-Konfiguration
auszuwählen, und bestätigen Sie dann durch
Drücken der Taste OK.
►

Drücken Sie auf die
Taste „5“ oder „6 “, um
das Menü Konfiguration-Anzeige auszuwählen
und bestätigen Sie dann durch Drücken der Taste
OK.
►

Drücken Sie die
Taste „5“ oder „6 “ und „7“
oder „8 “, um die gewünschten Werte für Datum
und Uhrzeit einzustellen, und bestätigen Sie durch
Drücken der Taste OK.
Mit PEUGEOT Connect Radio
► Wählen Sie das Menü Einstellungen
auf der oberen Leiste des Touchscreens.
►

Wählen Sie „
Konfiguration“ aus.
► Wählen Sie „ Datum und Uhrzeit“ aus.
►
Wählen Sie „ Datum:“ oder „Uhrzeit:“ aus.
► Wählen Sie die Anzeigeformate aus.
►

Ändern Sie Datum und/oder Uhrzeit mit der

Zahlentastatur.
►

Bestätigen Sie mit „
OK“.

30
Bordinstrumente

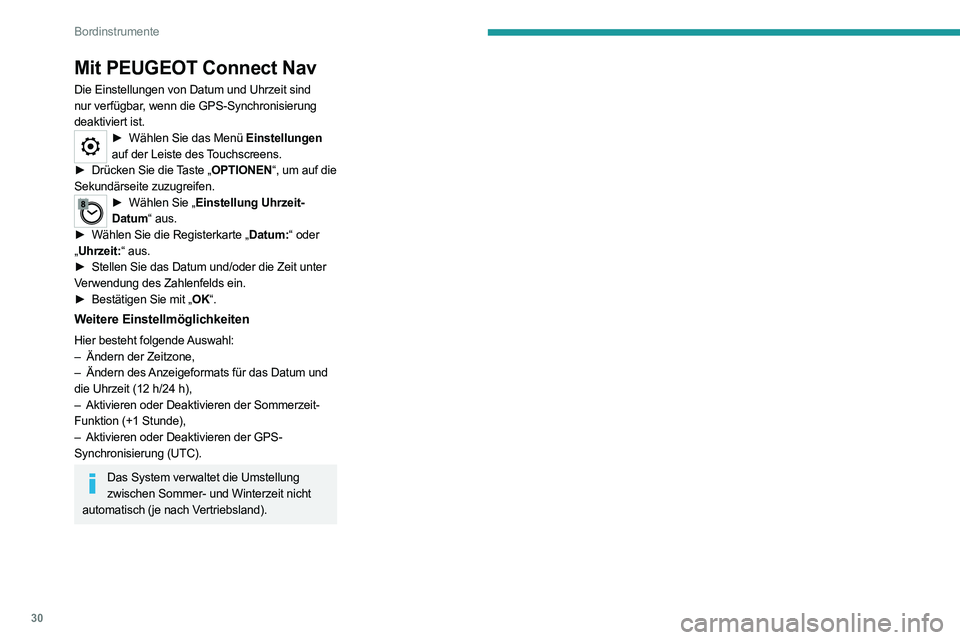

Mit PEUGEOT Connect Nav
Die Einstellungen von Datum und Uhrzeit sind
nur verfügbar, wenn die GPS-Synchronisierung
deaktiviert ist.
► Wählen Sie das Menü Einstellungen
auf der Leiste des Touchscreens.
►

Drücken Sie die
Taste „OPTIONEN“, um auf die
Sekundärseite zuzugreifen.
► Wählen Sie „ Einstellung Uhrzeit-
Datum“ aus.
►

Wählen Sie die Registerkarte „
Datum:“ oder
„ Uhrzeit:“ aus.
►

Stellen Sie das Datum und/oder die Zeit unter

Verwendung des Zahlenfelds ein.
►

Bestätigen Sie mit „
OK“.
Weitere Einstellmöglichkeiten
Hier besteht folgende Auswahl:
– Ändern der Zeitzone,
–

Ändern des
Anzeigeformats für das Datum und
die Uhrzeit (12 h/24 h),
–

Aktivieren oder Deaktivieren der Sommerzeit-
Funktion (+1 Stunde),
–


Aktivieren oder Deaktivieren der GPS-
Synchronisierung (UTC).
Das System verwaltet die Umstellung zwischen Sommer- und Winterzeit nicht
automatisch (je nach Vertriebsland).
