2021 JEEP CHEROKEE Návod k použití a údržbě (in Czech)

215
Prohlášení o shodě
1. Níže podepsaný Tony Fabiano, zastu-
pující výrobce, tímto prohlašuje, že níže
popsané strojní zařízení splňuje
všechna relevantní ustanovení:
Směrnice Evropské komise 2006/42/
ES o strojních zařízeních
2. Popis strojního zařízení.
a) Obecné označení: zvedák vozidla
b) Funkce: zvedání vozidla 3. Výrobci (1):
FlexNGate Seeburn, divize společnosti
Ventra Group Co
P.O. Box 1170, 65 Industrial Road, To -
ttenham, ON CANADA L0G 1W0
4. Výrobci (2):
FlexNGate Querétaro Ventramex, S.A.
de C.V
Av. Manantiales No. 3
Parque Industrial Bernardo Quintana, El
Marqués Querétaro C.P. 76249 – Mexi -
co
5. Právnická osoba pověřená sestavo -
váním souboru technické dokumentace:
FlexNGate – Barcelona
Avda de la Riera, 7-9
Sant Just Desvern, Barcelona, SPAIN
08960 6. Odkazy na harmonizované normy:
PF-12074
7. Provedeno v: Bradford, ON CANADA
8. Datum: 30. 9. 2015
d) Model vozidla c) Kód
modelu f)
Pracovní zatížení e) Typ
zvedáku
Jeep®
Compass MK Max.
1 200 kg FGMF1
Jeep
Cherokee KL Max.
1 000 kg FGLF1
Jeep
Wrangler JL Max.
1 000 kg FGLF2
Jeep
Grand
Cherokee WK Max.
1 700 kg FGLF3
2020_JEEP_CHEROKEE_UG_LHD_CZ.book Page 215

V PŘÍPADĚ NOUZE
216
Překlad do němčiny
2020_JEEP_CHEROKEE_UG_LHD_CZ.book Page 216

217
Upozornění k používání zvedáku
Aby byla příručka Používání a údržba, ke
které je připojený tento dodatek, kompletní,
je níže uvedeno několik pokynů pro správné
používání zvedáku.ÚdržbaZkontrolujte, zda se na „šnekovém
šroubu“ nehromadí nánosy nečistot.
Udržujte „šnekový šroub“ promazaný.
Nikdy zvedák neupravujte.
Podmínky, v kterých jej nelze používat:
Při teplotách nižších než –40°C (–40°F).
Na písčitém nebo blátivém terénu.
Na nerovném povrchu.
Na strmých silnicích.
V extrémních povětrnostních podmín -
kách: bouřky, tajfuny, hurikány, vánice,
bouře atd.
POZNÁMKA:
Zvedák nevyžaduje seřízení.
Zvedák nelze opravit a v případě závady
musí být nahrazen jiným originálním
zvedákem.
Na zvedák nesmí být upevňovány žádné
nástroje kromě spouštěcího zařízení.
UPOZORNĚNÍ!
Při používání kliky se ujistěte, zda se otáčí
volně bez rizika odření rukou o zem.
Dokonce i pohyblivé části zvedáku,
„šnekový šroub“ a klouby, mohou způsobit
zranění: vyvarujte se kontaktu s nimi.
Pokud je znečištěný mazivem, důkladně
jej vyčistěte.
VAROVÁNÍ!
Zvedák je nástroj určený výhradně pro
výměnu kola, a to v případě proražení
nebo poškození pneumatiky vozidla, na
kterém je instalována nebo na vozidlech
stejného modelu. Jakékoli jiné použití,
např. zvedání vozidel jiných modelů
vozidel nebo jiných věcí, je přísně
zakázáno. Nikdy jej nepoužívejte
k provádění údržby nebo oprav pod
vozidlem nebo k záměně letních kol za
zimní kola a naopak. Nikdy nevstupujte
pod zvednuté vozidlo. Pokud je nutné
provést nějakou práci pod vozidlem,
obraťte se na autorizovaného dealera.
Nesprávné umístění zvedáku může
způsobit poklesnutí vozidla: používejte jej
pouze v označených místech.
Nepoužívejte zvedák pro zatížení vyšší,
než je hodnota uvedená na štítku. Nikdy
nestartujte motor se zvednutým vozidlem.
Pokud je vozidlo zvednuto více, než je
nutné, může se vše stát více nestabilním
a hrozí nebezpečí prudkého poklesnutí
vozidla. Proto zvedněte vozidlo jen do
takové míry, která je nezbytná pro výměnu
kola/rezervního kola.
2020_JEEP_CHEROKEE_UG_LHD_CZ.book Page 217

V PŘÍPADĚ NOUZE
218
SERVISNÍ SADA NA OPRAVU
PNEUMATIK – POKUD JE
SOUČÁSTÍ VÝBAVY
Malé díry do velikosti 6 mm (1/4 palce)
v běhounu pneumatiky lze zalepit pomocí
servisní sady na opravu pneumatik. Cizí
předměty (např. šrouby nebo hřebíky)
z pneumatiky neodstraňujte. Servisní sadu
na opravu pneumatik lze používat při
venkovních teplotách do přibližně –20 °C
(–4 °F).
Tato sada umožňuje provizorní utěsnění
pneumatiky, po kterém můžete s vozidlem
ujet až 160 km (100 mil) maximální rychlostí
80 km/h (50 mph).
Uložení servisní soupravy pro pneumatiky
Servisní souprava pro pneumatiky je
uložena pod podlahou zavazadlového
prostoru za zadními sedadly.
1. Otevřete výklopné zadní dveře.
2. Zvedněte přístupový kryt pomocí ruko-
jeti v podlaze zavazadlového prostoru.
Součásti a použití servisní sady na opravu
pneumatik
POZNÁMKA:
Servisní sada na opravu pneumatik se může
lišit podle úrovně vybavení.
Součásti servisní sady na opravu pneumatik Součásti servisní sady na opravu
pneumatik
1 – nádobka s těsnicím prostředkem
2 – tlačítko vypuštění vzduchu
3 – ukazatel tlaku
4 – tlačítko zapnutí
5 – knoflík volby režimu
6 – hadice na těsnicí prostředek (čirá)
7 – hadice vzduchového čerpadla (černá)
8 – zástrčka napájení (na spodní straně
servisní sady na opravu pneumatik)
1 – tlačítko zapnutí
2 – knoflík volby režimu
3 – hadice na těsnicí prostředek (čirá)
4 – nádobka s těsnicím prostředkem
5 – hadice vzduchového čerpadla (černá)
6 – uvolňovací tlačítko nádobky s těsnicím
prostředkem
7 – zástrčka napájení
8 – ukazatel tlaku
9 – tlačítko vypuštění vzduchu
2020_JEEP_CHEROKEE_UG_LHD_CZ.book Page 218

219
Použití knoflíku volby režimu a hadic
Servisní sada na opravu pneumatik má
následující symboly označující režim
vzduchu nebo režim utěsňování. Volba režimu vzduchu
Otočením knoflíku volby režimu do této
polohy zvolíte pouze činnost vzduchového
čerpadla. Při zvolení tohoto režimu použijte
černou hadici vzduchového čerpadla.
Volba režimu utěsňování
Otočte knoflík volby režimu do této polohy,
chcete-li vstříknout těsnicí prostředek
servisní sady na opravu pneumatik
a nahustit pneumatiku. Při zvolení tohoto
režimu použijte hadici na těsnicí prostředek
(čirou hadici).
Použití tlačítka zapnutí
Servisní sadu na opravu pneumatik zapnete
stisknutím a uvolněním tlačítka zapnutí.
Dalším stisknutím a uvolněním tlačítka
zapnutí servisní sadu na opravu pneumatik
vypnete. Použití tlačítka vypuštění vzduchu

Stisknutím tlačítka vypuštění vzduchu snížíte
tlak v pneumatice, pokud je přehuštěná.

Upozornění k použití servisní sady na
opravu pneumatik
Vyměňte nádobku s těsnicím
prostředkem a hadici na těsnicí
prostředek servisní sady na opravu pneu -
matik před datem spotřeby (vytištěným
v pravém horním rohu štítku nádobky)
a zajistěte tak optimální funkčnost
systému. Viz bod (F) části „Výměna
nádobky s těsnicím prostředkem
a hadice“ v kapitole „Utěsnění pneuma -
tiky pomocí servisní sady na opravu
pneumatik“, kde najdete další informace.
Nádobka s těsnicím prostředkem
a hadice na těsnicí prostředek slouží pro
utěsnění jedné pneumatiky a je třeba je
po každém použití vyměnit. Po každém
použití nechte ihned vyměnit tyto součásti
u výrobce originálního příslušenství.
Dokud je těsnicí prostředek servisní sady
na opravu pneumatik v tekuté podobě, lze
ho z vozidla a pneumatiky nebo ze součástí kola odstranit čistou vodou
a vlhkým hadříkem. Jakmile zaschne, lze
ho snadno oloupat a řádně zlikvidovat.
Aby se zajistila optimální funkce sady na
opravu pneumatik, před jejím připojením
zkontrolujte, zda není dřík ventilu kola
zanesen nečistotami.
Vzduchové čerpadlo servisní sady
můžete používat k nahuštění pneumatik
bicyklů. Servisní sada je rovněž vybavena
dvěma jehlami umístěnými v odkládací
schránce příslušenství (na spodní straně
vzduchového čerpadla), které slouží
k nahuštění míčů, raftů nebo podobných
předmětů. Aby se zamezilo vstříknutí
těsnicího prostředku do těchto předmětů,
při jejich huštění používejte pouze hadici
vzduchového čerpadla a ujistěte se, že
knoflík volby režimu je v režimu vzduchu.
Těsnicí prostředek sady na opravu pneu
-
matik je určen pouze k utěsnění děr
v běhounu, jejichž průměr je menší než
6 mm (1/4 palce).
Servisní sadu na opravu pneumatik
nezvedejte ani nepřenášejte za hadice.
2020_JEEP_CHEROKEE_UG_LHD_CZ.book Page 219

V PŘÍPADĚ NOUZE
220
(Pokračování)
(Pokračování)
Utěsnění pneumatiky pomocí servisní sady
na opravu pneumatik
(A) Při každém zastavení za účelem
použití servisní sady na opravu
pneumatik:
1. Zajeďte na bezpečné místo a zapněte
výstražná světla vozidla.
2. Zkontrolujte, zda je dřík ventilu (u kola s prázdnou pneumatikou) v poloze
blízko u země. To umožní, aby hadice
servisní sady na opravu pneumatik
dosáhly k dříku ventilu a sada mohla
spočívat rovně na zemi. Tím se zajistí
nejlepší poloha sady při vstřikování
UPOZORNĚNÍ!
Nepokoušejte se utěsnit pneumatiku na
té straně vozidla, která směřuje do
vozovky. Zajeďte ze silnice dostatečně
daleko, abyste zamezili nebezpečí, že
do vás při používání servisní sady na
opravu pneumatik narazí jiné vozidlo.
Nepoužívejte servisní sadu na opravu
pneumatik ani nejezděte s vozidlem za
následujících okolností:
Pokud je průraz v běhounu pneuma -
tiky velký přibližně 6 mm (1/4 palce)
nebo větší.
Pokud má pneumatika poškozenou
boční stranu.
Pokud je pneumatika poškozená
jízdou s mimořádně nízkým tlakem
nahuštění.
Pokud je pneumatika poškozená
jízdou na prázdné pneumatice.
Pokud je poškozené kolo.
Pokud si nejste jisti stavem pneuma-
tiky nebo kola.
Servisní sada na opravu pneumatik se
nesmí používat v místech s otevřeným
ohněm nebo zdrojem tepla.
Volně ležící servisní sada může být při
srážce nebo prudkém zastavení
vymrštěna dopředu a může ohrozit
cestující. Servisní sadu na opravu
pneumatik vždy uložte do vyhrazeného
místa. Při nedodržení těchto upozor -
nění může dojít k vážnému nebo
smrtelnému zranění řidiče, spolujezdců
a dalších osob.
Dávejte pozor, aby obsah servisní sady
na opravu pneumatik nepřišel do styku
s vlasy, očima nebo oblečením. Vdech -
nutí výparů těsnicího přípravku servisní
sady na opravu pneumatik, jeho pozření
nebo vstřebání kůží je nebezpečné.
Způsobuje podráždění pokožky, očí
a dýchacích cest. Přijde-li do styku
s očima nebo pokožkou, vypláchněte je
ihned velkým množstvím vody. Přijde-li
do styku s oblečením, co nejdříve se
převlékněte.
UPOZORNĚNÍ! (Pokračování)
Roztok těsnicího prostředku servisní
sady na opravu pneumatik obsahuje
latex. V případě alergické reakce nebo
vyrážky se ihned poraďte s lékařem.
Servisní sadu na opravu pneumatik
uchovávejte mimo dosah dětí.
V případě pozření těsnicího přípravku
ihned vypláchněte ústa velkým množ-
stvím vody a vypijte hodně vody. Nevy -
volávejte zvracení! Ihned se poraďte
s lékařem.
UPOZORNĚNÍ! (Pokračování)
2020_JEEP_CHEROKEE_UG_LHD_CZ.book Page 220

221
těsnicího prostředku do prázdné pneu-
matiky a optimální chod vzduchového
čerpadla. Před dalším postupem popo -
jeďte podle potřeby s vozidlem tak, aby
byl dřík ventilu v této poloze.
3. Přeřaďte do polohy PARKOVÁNÍ (P) (u automatické převodovky) nebo zařaďte
převodový stupeň (u manuální převo -
dovky) a nastavte zapalování do polohy
OFF (Vypnuto).
4. Zatáhněte parkovací brzdu.
(B) Příprava k použití servisní sady na
opravu pneumatik:
1. Zatlačte dovnitř knoflík volby režimu a otočte jej do polohy pro režim utěs -
nění.
2. Odviňte hadici na těsnicí prostředek a poté sejměte víčko z tvarovky na konci
hadice.
3. Položte servisní sadu na opravu pneu -
matik rovně na zem vedle prázdné pneu -
matiky.
4. Sejměte víčko z dříku ventilu a našroubujte tvarovku na konci hadice
na těsnicí prostředek na dřík ventilu. 5. Odviňte vodič se zástrčkou napájení
a zasuňte zástrčku do 12V elektrické
zásuvky vozidla.
POZNÁMKA:
Neodstraňujte cizí předměty (např. šrouby
nebo hřebíky) z pneumatiky.
(C) Vstřikování těsnicího prostředku
servisní sady na opravu pneumatik do
prázdné pneumatiky:
Před zapnutím servisní sady na opravu
pneumatik vždy nastartujte motor.
POZNÁMKA:
U vozidel s manuální převodovkou musí být
aktivována parkovací brzda a volič převodo -
vého stupně musí být v poloze NEUTRÁL.
Po stisknutí tlačítka zapnutí bude těsnicí
prostředek (bílá kapalina) proudit
z nádobky skrz hadici do pneumatiky.
POZNÁMKA:
Těsnicí prostředek může vytékat z průrazu
v pneumatice. Pokud těsnicí prostředek (bílá kapalina)
nezačne proudit do 10 sekund hadicí na
těsnicí prostředek:
1. Stisknutím tlačítka zapnutí vypněte
servisní sadu na opravu pneumatik.
Odpojte hadici na těsnicí prostředek od
dříku ventilu. Zkontrolujte, zda není dřík
ventilu zanesen nečistotami. Znovu
připojte hadici na těsnicí prostředek
k dříku ventilu. Zkontrolujte, zda je
knoflík volby režimu v poloze pro režim
utěsnění, a ne pro režim vzduchu. Stisk-
nutím tlačítka zapnutí zapněte servisní
sadu na opravu pneumatik.
2. Připojte zástrčku napájení k jiné 12V elektrické zásuvce vašeho, případně
jiného vozidla. Před použitím servisní
sady na opravu pneumatik musí běžet
motor.
3. Nádobka s těsnicím prostředkem může být z důvodu předchozího použití
prázdná. Přivolejte servisní službu.
POZNÁMKA:
Pokud je knoflík volby režimu v režimu
vzduchu a běží čerpadlo, bude vzduch
proudit jen z hadice vzduchového čerpadla,
ne z hadice na těsnicí prostředek.
2020_JEEP_CHEROKEE_UG_LHD_CZ.book Page 221

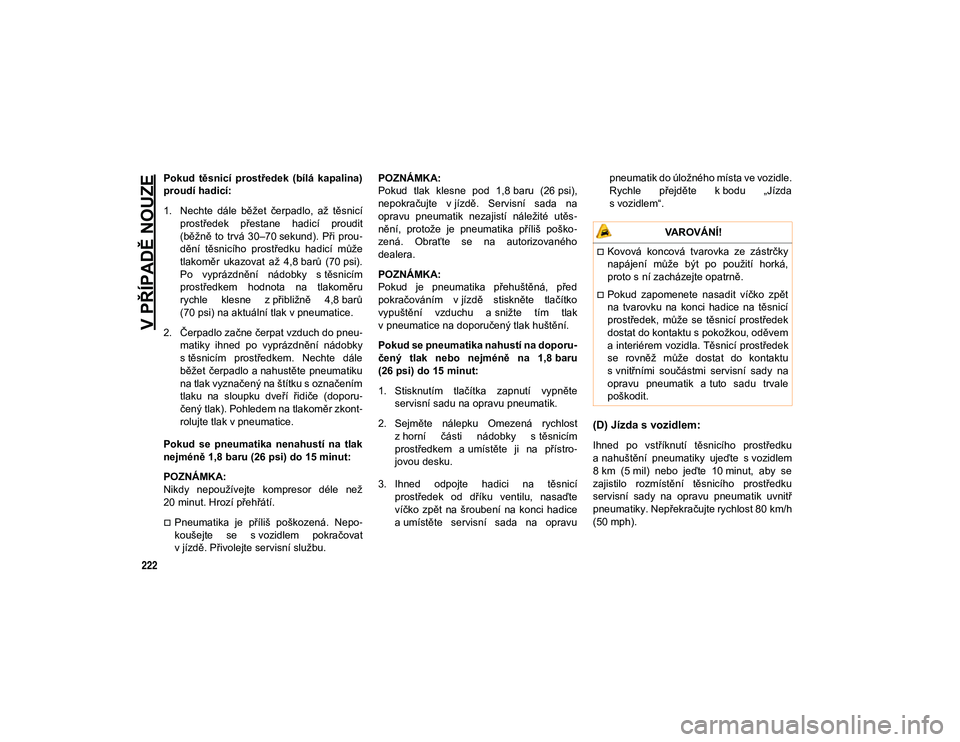

V PŘÍPADĚ NOUZE
222
Pokud těsnicí prostředek (bílá kapalina)
proudí hadicí:
1. Nechte dále běžet čerpadlo, až těsnicíprostředek přestane hadicí proudit
(běžně to trvá 30–70 sekund). Při prou -
dění těsnicího prostředku hadicí může
tlakoměr ukazovat až 4,8 barů (70 psi).
Po vyprázdnění nádobky s těsnicím
prostředkem hodnota na tlakoměru
rychle klesne z přibližně 4,8 barů
(70 psi) na aktuální tlak v pneumatice.
2. Čerpadlo začne čerpat vzduch do pneu -
matiky ihned po vyprázdnění nádobky
s těsnicím prostředkem. Nechte dále
běžet čerpadlo a nahustěte pneumatiku
na tlak vyznačený na štítku s označením
tlaku na sloupku dveří řidiče (doporu -
čený tlak). Pohledem na tlakoměr zkont -
rolujte tlak v pneumatice.
Pokud se pneumatika nenahustí na tlak
nejméně 1,8 baru (26 psi) do 15 minut:
POZNÁMKA:
Nikdy nepoužívejte kompresor déle než
20 minut. Hrozí přehřátí.
Pneumatika je příliš poškozená. Nepo -
koušejte se s vozidlem pokračovat
v jízdě. Přivolejte servisní službu. POZNÁMKA:
Pokud tlak klesne pod 1,8 baru (26 psi),
nepokračujte v jízdě. Servisní sada na
opravu pneumatik nezajistí náležité utěs -
nění, protože je pneumatika příliš poško -
zená. Obraťte se na autorizovaného
dealera.
POZNÁMKA:
Pokud je pneumatika přehuštěná, před
pokračováním v jízdě stiskněte tlačítko
vypuštění vzduchu a snižte tím tlak
v pneumatice na doporučený tlak huštění.
Pokud se pneumatika nahustí na doporu -
čený tlak nebo nejméně na 1,8 baru
(26 psi) do 15 minut:
1. Stisknutím tlačítka zapnutí vypněte servisní sadu na opravu pneumatik.
2. Sejměte nálepku Omezená rychlost z horní části nádobky s těsnicím
prostředkem a umístěte ji na přístro -
jovou desku.
3. Ihned odpojte hadici na těsnicí prostředek od dříku ventilu, nasaďte
víčko zpět na šroubení na konci hadice
a umístěte servisní sada na opravu pneumatik do úložného místa ve vozidle.
Rychle přejděte k bodu „Jízda
s vozidlem“.
(D) Jízda s vozidlem:
Ihned po vstříknutí těsnicího prostředku
a nahuštění pneumatiky ujeďte s vozidlem
8 km (5 mil) nebo jeďte 10 minut, aby se
zajistilo rozmístění těsnicího prostředku
servisní sady na opravu pneumatik uvnitř
pneumatiky. Nepřekračujte rychlost 80 km/h
(50 mph).
VAROVÁNÍ!
Kovová koncová tvarovka ze zástrčky
napájení může být po použití horká,
proto s ní zacházejte opatrně.
Pokud zapomenete nasadit víčko zpět
na tvarovku na konci hadice na těsnicí
prostředek, může se těsnicí prostředek
dostat do kontaktu s pokožkou, oděvem
a interiérem vozidla. Těsnicí prostředek
se rovněž může dostat do kontaktu
s vnitřními součástmi servisní sady na
opravu pneumatik a tuto sadu trvale
poškodit.
2020_JEEP_CHEROKEE_UG_LHD_CZ.book Page 222
