2021 FIAT PUNTO Návod k použití a údržbě (in Czech)

29
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
KONTROLKY A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE
Aktivace/deaktivace
čelního a bočního airbagu
na straně spolucestujícího
pro ochranu hrudníku
(side bag - (u příslušné verze vozidla)
Tato funkce umožňuje zapnout/vypnout
airbag spolucestujícího
Postupujte takto:
❒stiskněte tlačítko MENU ESC. Jakmi- le se na displeji objeví hlášení (Bag pass:
Off ) (vypnutí) nebo (Bag pass: On) (za-
pnutí) stiskněte tlačítko + a –, stiskně-
te znovu tlačítko MENU ESC;
❒na displeji se zobrazí žádost o potvr-
zení;
❒stiskem tlačítek + nebo –zvolte (YES)
(Ano) (pro potvrzení zapnutí/vypnutí)
nebo NO (Ne) (pro zrušení);
❒krátkým stiskem tlačítka MENU ESC se zobrazí potvrzovací hlášení a vrátíte
se na obrazovku s menu; anebo delším
stiskem tlačítka se vrátíte na standardní
obrazovku bez uložení.
MENU ESC
MENU ESC
MENU ESC
–
+
–
+
–
+
–
+
F0M1009i
F0M1011i F0M1010i
F0M1013i
F0M1014i
F0M1009i
F0M1015i
F0M1016i F0M1009i
DENNÍ SVĚTLA (D.R.L.)
(jsou-li součástí výbavy vozidla)
Tato funkce umožňuje zapnout/vypnout
denní světla.
Postup při zapnutí / vypnutí funkce:
– stiskněte krátce tlačítko MENU ESC,
na displeji se zobrazí podmenu;
– stiskněte krátce tlačítko MENU ESC;
na displeji bude blikat On nebo Off pod-
le předcházejícího nastavení;
– stiskem tlačítka + nebo –prove\bte vol-
bu;
– krátkým stiskem tlačítka MENU ESC
se vrátíte na obrazovku s podmenu; del-
ším stiskem tlačítka se vrátíte na obra-
zovku hlavního menu bez uložení dat;
– opětným delším stiskem tlačítka MENU
ESC se vrátíte na standardní obrazovku
nebo na hlavní menu podle toho, kde jste
se v menu právě nacházeli.
Výstup z menu
Je to poslední funkce, kterou se ukončí cy-
klus nastavení na obrazovce menu.
Krátkým stiskem tlačítka MENU ESCse
displej vrátí na standardní obrazovku bez
uložení do paměti.
Stiskem tlačítka – se displej vrátí na první
položku menu (Beep Velocita).
001-032 PUNTO POP 1ed CZ 31/03/14 09:06 Pagina 29

30
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
KONTROLKY A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE
TRIP COMPUTER
Všeobecně
S klíčkem na MAR lze pomocí „Trip com-
puter“ zobrazovat veličiny provozních
stavů vozidla. Funkce umožňuje sledovat
odděleně údaje pro dvě cesty „Trip A“
a „Trip B“.
Obě funkce se dají vynulovat (resetovat
neboli nastavit na začátek nové cesty).
„Trip A“ umožňuje zobrazovat následující
veličiny:
– Venkovní teplota
– Dojezdová autonomie
– Ujetá vzdálenost
– Průměrná spotřeba
– Okamžitá spotřeba
– Průměrná rychlost
– Doba na cestě (doba jízdy). „Trip B“, jež je pouze u multifunkčního
displeje, umožňuje zobrazovat následující
veličiny:
– Ujetá vzdálenost B
– Průměrná spotřeba B
– Průměrná rychlost B
– Doba jízdy B
Poz n .
Funkci „Trip B“ je možné vypnout
(viz „Zapnutí funkce Trip B“). Veličiny
„dojezd“ a „okamžitá spotřeba“ nelze
vynulovat.
Zobrazované údaje
Venkovní teplota
Ukazuje vnější teplotu vozu.
Autonomie (dojezd)
Udává vzdálenost, kterou může vozidlo
ještě ujet na palivo v nádrži za předpokla-
du,
že bude zachován dosavadní styl jízdy. Při
následujících událostech se na displeji zo-
brazí „- - - -“:
– dojezdová autonomie menší než 50 km
(nebo 30 mil)
– při delším stání vozidla se spuštěným
motorem.
Ujetá vzdálenost
Udává vzdálenost v kilometrech, kterou
vozidlo ujelo od začátku nové cesty. Průměrná spotřeba
Udává průměrnou spotřebu paliva od
začátku nové cesty.
Okamžitá spotřeba
Udává průběžně aktualizovanou hodnotu
spotřeby paliva. Při delším stáním vozidla
s motorem v chodu se na displeji zobrazí
„- - - -“.
Průměrná rychlost
Udává průměrnou hodnotu rychlosti vo-
zidla v závislosti na čase, který celkově
uběhl od začátku nové cesty.
Doba na cestě
Udává dobu od zahájení nové cesty.
UPOZORN\fNÍ Pokud nejsou údaje do-
stupné, místo hodnoty zobrazí Trip com-
puter „- - - -“. Při obnovení normálního
provozního stavu se obnoví i řádné počí-
tání jednotlivých parametrů, hodnoty, kte-
ré byly zobrazeny před tím, se nevynulují
a nebude zahájena nová cesta.
001-032 PUNTO POP 1ed CZ 31/03/14 09:06 Pagina 30

31
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
KONTROLKY A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE
obr. 21F0M0609m
Ovládací tlačítko TRIP obr. 21
Tlačítko TRIPse nachází na konci pra-
vého pákového přepínače; s klíčkem na
MAR umožní zobrazit výše uvedené pa-
rametry a vynulovat je před zahájením
nové cesty:
– krátkým stiskem zobrazíte jednotlivé
veličiny;
– delším stiskem je vynulujete (reset) a při-
pravíte se tak na novou cestu. Nová cesta
Začne od okamžiku vynulování, které by-
lo provedeno:
– „ručně“ uživatelem stiskem příslušné-
ho tlačítka;
– „automaticky“, jakmile „ujetá vzdálenost“
dosáhne hodnotu – podle verze displeje
– 3999,9 km nebo
9999,9 km nebo jakmi-
le „doba na cestě“ dosáhne hodnotu 99.59
(99 hodin a 59 minut);
– po každém odpojení a opětném připo-
jení baterie.
UPOZORN\fNÍ Jestliže vynulujete hod-
noty při zobrazení funkce „Trip A“, rese-
tují se veličiny pouze pro tuto funkci.
UPOZORN\fNÍ Jestliže vynulujete hodno-
ty při zobrazení funkce „Trip B“, resetují se
veličiny pouze pro tuto funkci. Nastavení na začátku cesty
S klíčkem na MAR
vynulujete (zresetu-
jete) palubní počítač stiskem a podržením
tlačítka TRIPpo dobu delší než 2 se-
kundy.
Výstup z funkce Trip
Pro výstup z funkce Trip: podržte tlačítko
MENU ESC stisknuté déle než 2 sekundy.
001-032 PUNTO POP 1ed CZ 31/03/14 09:06 Pagina 31

32
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
KONTROLKY A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE
Potahy sedadel jsou navrženy
tak, aby vydržely dlouhodobé
normální používání. Je však
nezbytně nutné vyvarovat se
takového zvýšeného a/nebo dlouhodo-
bého namáhání, vznikajícího prostřed-
nictvím takových součástí oděvu, jako
jsou např. kovové přezky, cvočky, suché
zipy, apod., protože tyto místně namá-
hají vlákna tkaniny a mohou způsobit
jejich porušení, čehož důsledkem je
poškození potahu.
Nastavení výšky sedadla obr. 22
(u příslušné verze vozidla)
Působte na páku Ba přestavte ji nahoru,
až se dosáhne požadované výšky.
UPOZORN\fNÍ Nastavení můžete prová-
dět pouze tehdy, sedíte-li na sedadle.
Nastavení sklonu opěradla obr. 22
Otočte hlavicí C .
PŘEDNÍ SEDADLA
obr. 22F0M0055m
Sedadla se smějí nastavovat
výhradně ve stojícím vozidle.
POZOR
Nastavení v podélném směru
obr. 22
Zvedněte páku A a zatlačte sedadlo vpřed
nebo vzad: v poloze řízení musí paže spo-
čívat na kole volantu.
Povolte páku a pohybem do-
předu a dozadu zkontrolujte,
zda sedadlo dobře sedí ve vodidlech.
Pokud by nebylo sedadlo řádně za-
jištěno, mohlo by jeho nenadálé po-
sunutí způsobit ztrátu kontroly nad
vozidlem.
POZOR
V zájmu maximální bezpeč-
nosti mějte sedadlo ve vzpří-
mené poloze, opírejte se o něho zá-
dy a mějte na paměti, že pás musí
dobře přiléhat k hrudi a k bokům.
POZOR
obr. 23F0M0057m
Sklopení opěradla
(t\bídve\bové verze) obr. 23
Pro zpřístupnění zadních sedadel zatáh-
něte za rukojeť A . Takto se sklopí opě-
radlo a uvolní se podélný posuv sedadla,
které bude možno odsunout dopředu za
opěradlo.
Vrácením opěradla zpět se sedadlo nasta-
ví do původní polohy (mechanická paměť).
Vždy zkontrolujte správné
zajištění sedadla v kolejnič-
kách tím, že se jím pokusíte pohnout
dopředu a dozadu.
POZOR
001-032 PUNTO POP 1ed CZ 31/03/14 09:06 Pagina 32

33
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
KONTROLKY A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE
Látkové čalounění Vašeho vo-
zidla je navrženo tak, aby
dlouhodobě odolávalo opo-
třebení při běžném používání
vozu. Je však nezbytně nutné vyvarovat
se takového zvýšeného a/nebo dlouho-
dobého namáhání, vznikajícího pro-
střednictvím takových součástí oděvu,
jako jsou např. kovové přezky, cvočky,
suché zipy, apod., protože tyto místně
namáhají vlákna tkaniny a mohou způ-
sobit jejich porušení, čehož důsledkem
je poškození potahu.

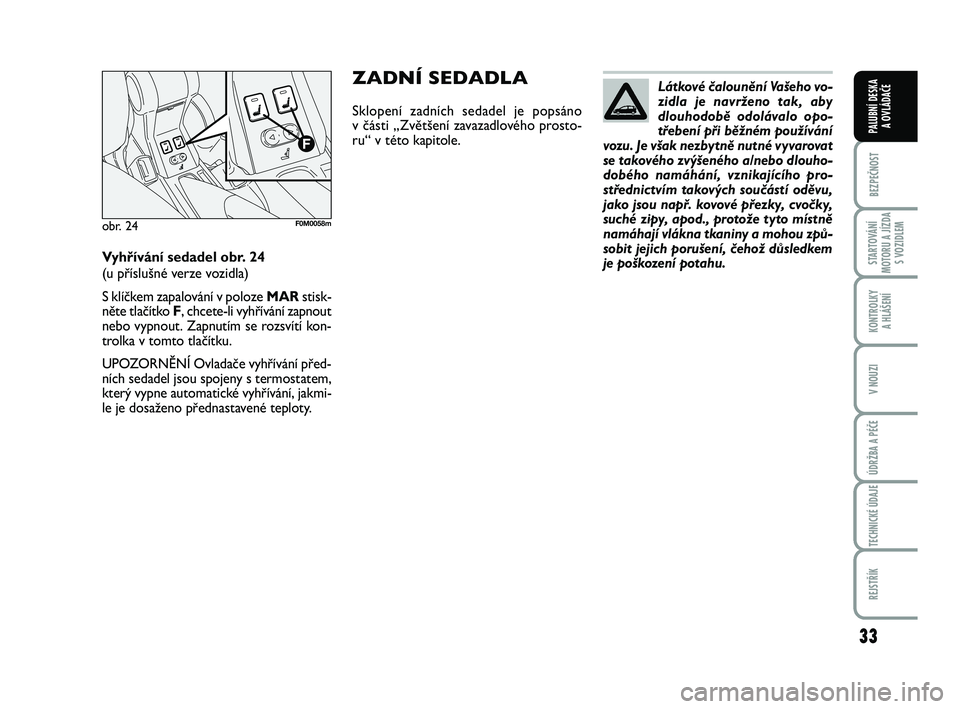

Vyhřívání sedadel obr. 24
(u příslušné verze vozidla)
S klíčkem zapalování v poloze MAR
stisk-
něte tlačítko F, chcete-li vyhřívání zapnout
nebo vypnout. Zapnutím se rozsvítí kon-
trolka v tomto tlačítku.
UPOZORNĚNÍ Ovladače vyhřívání před-
ních sedadel jsou spojeny s termostatem,
který vypne automatické vyhřívání, jakmi-
le je dosaženo přednastavené teploty.ZADNÍ SEDADLA
Sklopení zadních sedadel je popsáno
v části „Zvětšení zavazadlového prosto-
ru“ v této kapitole.
obr. 24F0M0058m
033-069 PUNTO POP 1ed CZ 09/10/13 08.41 Pagina 33

34
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
KONTROLKY A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE
OPĚRKY HLAVY
PŘEDNÍ obr. 25
Některé verze mají výškově nastavitelné
opěrky hlavy, které se samočinně zablokují
v požadované poloze.
Nastavení:
❒vysunutí opěrky nahoru: vytáhněteopěrku nahoru až do zaklapnutí;
❒zasunutí opěrky dolů: stiskněte tlačítkoA a stlačte opěrku dolů.
Chcete-li přední opěrky hlavy vyjmout,
stiskněte současně tlačítka Aa B po stra-
ně podpěr a vysuňte je nahoru. ZADNÍ obr. 26
(u příslušné verze vozidla)
Za účelem nastavení do horní polohy opěr-
ku hlavy zvedněte, až dosáhne své provoz-
ní polohy, která je signalizována klapnutím.
K přestavení opěrky hlavy do nepoužíva-
né polohy stiskněte tlačítko
Aa opěrku
spus\bte dolů do uložení na opěradle.
Chcete-li zadní opěrky hlavy vyjmout,
stiskněte současně tlačítka A a B umís-
těné na boku a vysuňte je ven.
UPOZORNĚNÍ Při sezení na zadních se-
dadlech je nutno mít opěrky hlav vytažené
nahoru na doraz.
obr. 25F0M0025mobr. 26F0M0026m
Opěrky hlavy je nutno na-
stavit tak, aby se o ně opíra-
la hlava, nikoli krk. Pouze takto na-
stavené opěrky mohou poskytnout
účinnou ochranu.
POZOR
Pro co nejlepší ochranu opěrkou hlavy na-
stavte opěradlo tak, aby cestující seděl
vzpřímeně s hlavou co nejblíže k opěrce.
033-069 PUNTO POP 1ed CZ 09/10/13 08.41 Pagina 34

35
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
KONTROLKY A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE
ZPĚTNÁ ZRCÁTKA
VNITŘNÍ ZPĚTNÉ ZRCÁTKO
obr. 28
Součástí zrcátka je bezpečnostní mecha-
nismus, který při prudkém kontaktu s ce-
stujícím uvolní zrcátko z držáku.
VOLANT
Volant se dá nastavit ve svislém a vodo-
rovném směru (u příslušné verze vozidla).
Postup při nastavení:
❒uvolněte páku A-obr. 27 zatlačením
dopředu (poloha 1 );
❒nastavte polohu volantu;
❒zajistěte páku Azatažením k volantu
(poloha 2).obr. 27F0M0610m
Volant se smí nastavovat pou-
ze se stojícím vozidlem a vy-
pnutým motorem.
POZOR
Je přísně zakázáno v rámci
poprodejního dovybavování
vozidla (např. při montáž imobilizéru)
upravovat řízení nebo volantový hří-
del způsobem, jímž by se mohly sní-
žit výkony systému, čímž by pozbyla
platnosti záruka, způsobit vážné pro-
blémy z hlediska bezpečnosti a nesho-
du s homologací vozidla.
POZOR
033-069 PUNTO POP 1ed CZ 09/10/13 08.41 Pagina 35

36
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
KONTROLKY A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE
VNĚJŠÍ ZPĚTNÁ ZRCÁTKA
Nastavení obr. 29
Je možné pouze s klíčkem zapalování na
MAR.
Postup při nastavení:
❒spínačem Bzvolte zrcátko k nastavení
(pravé nebo levé);
obr. 28F0M0028mobr. 29F0M0030m
Pákou Alze nastavit zrcátko do dvou po-
loh: normální nebo proti oslnění.
obr. 30F0M0250m
❒nastavte zrcátko působením na spínač C ve čtyřech směrech.
Sklopení
V případě potřeby, (například tvoří-li zrcát-
ko překážku v úzkém jízdním profilu), je
možné zrcátko sklopit z vyklopené polohy
1-obr. 30 do polohy 2.
Během jízdy musejí být zrcát-
ka vždy ve vyklopené poloze
1-obr. 30.
Vnější zpětné zrcátko u řidiče
je zakřivené, a proto mírně
zkresluje vnímání vzdálenosti.
POZOR
Vyhřívání/odmlžení
(u příslušné verze vozidla)
Zrcátka jsou vybavena topnými odpory, kte-
ré v zapnutém stavu vyhřívají zadní okno
(stisknutím tlačítka
().
UPOZORNĚNÍ Funkce je časově omeze-
na, automaticky bude vypnuta za několik
minut.
033-069 PUNTO POP 1ed CZ 09/10/13 08.41 Pagina 36
