2021 FIAT PUNTO Návod k použití a údržbě (in Czech)

61
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
KONTROLKY A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE
Po zamknutí dveří:
❒dálkovým ovládáním;
❒zámkem ve dveřích;
nelze dveře odemknout tlačítkem
A-obr.
72 umístěným mezi ovládači na přístrojo-
vé desce.
UPOZORNĚNÍ Se zapnutým centrálním
zamykáním se zatažením za vnitřní kliku jed-
něch předních dveří zruší zamknutí těchto
dveří. Zatažením za vnitřní kliku pro otev-
ření jedněch zadních dveří se odemknou jen
příslušné dveře.
Při výpadku elektrického napájení (spálená
pojistka, odpojená baterie, apod.) je mož-
né dveře zamknout ručně.
Překročí-li jízdní rychlost vozidla 20 km/h,
všechny dveře se centrálně zamknou,
pokud je navolena funkce, kterou lze ak-
tivovat v nastavovacím menu (viz oddíl
„Multifunkční dis plej“ v této kapitole).
Po zapnutí zařízení dead lock
se nedají dveře otevřít ze-
vnitř. Proto se před vystoupením z vo-
zu ujistěte, že v kabině nikdo nesedí.
V případě vybití baterie v dálkovém
ovládání lze zařízení dead lock vy-
pnout pouze zasunutím kovové vlož-
ky do dveřního zámku výše uvedeným
postupem, ale v takovém případě zů-
stane zamknutý zámek pouze zadních
dveří.
ZÁMEK DEAD LOCK
(u příslušné verze vozidla)
Je to bezpečnostní zařízení, které vyřadí:
❒vnitřní kliky;
❒tlačítka zamykání/odemykání
A-obr. 72;
což zabrání otevření dveří zevnitř ložného
prostoru v případě, že dojde k pokusu o ne-
oprávněné vniknutí do vozidla (např. při roz-
bití okna).
Zařízení dead lock představuje proto nej-
lepší ochranu proti pokusům o zcizení vo-
zidla. Doporučujeme zámek zapnout při
každém opuštění zaparkovaného vozidla. Zapnutí zámku dead lock
Zámek se na všech dveří zapne automa-
ticky po dvojím rychlém stisknutí tlačítka
Ána dálkovém ovládači obr. 70.
Zapnutí zařízení je signalizováno trojím blik-
nutím směrových ukazatelů a kontrolky
v tlačítku
A-obr. 72 na přístrojové desce.
Zámek se neaktivuje, pokud nejsou někte-
ré dveře správně zavřené. Tím se zabrání,
aby do interiéru kabiny nastoupil někdo
otevřenými dveřmi a po jejich zamknutí
zámkem dead lock zůstal uvězněný v kabině.
Vypnutí zařízení
Zařízení se automaticky vypne u všech
dveří v těchto případech:
❒po otočení mechanického klíčku za- palování na polohu pro otevření dve-
ří u řidiče;
❒po odemknutí dveří tlačítkem na dál-kovém ovládání;
❒otočením klíčku zapalování na polohuMAR.
POZOR
033-069 PUNTO POP 1ed CZ 09/10/13 08.42 Pagina 61

62
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
KONTROLKY A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE
NOUZOVÉ ZAMKNUTÍ
ZADNÍCH DVEŘÍ
(pětidveřové verze) obr. 74
Zadní dveře jsou opatřeny zařízením, jež
umožňuje je zamknout i bez proudu.
V tomto případě:
❒zasuňte klíček do zámku B;
❒otočte zařízení z polohy 2 do polohy
1 a zavřete dveře.
Při zapnutém zařízení je třeba zadní dveře
znovu otevřít klikou zevnitř vozidla.
Nepoužívejte současně me-
chanismus pro nouzové za-
mknutí zadních dveří a dětské pojistky.
Pokud byla zapnutá obě tato zařízení:
pro opětné otevření dveří je nutné
vnitřní klikou vypnout nouzové za-
mknutí zadních dveří a pak dveře otev-
řít vnější klikou.
POZORDĚTSKÉ POJISTKY
(pětidveřové verze) obr. 73
Dětská pojistka znemožní otevření zadních
dveří zevnitř.
Pojistku lze zapnout pouze s otevřený-
mi dveřmi.
❒poloha 1– dětská pojistka je zapnuta
(zamknuté dveře);
❒poloha 2– dětská pojistka je vypnuta
(dveře jdou zevnitř otevřít).
Dětská pojistka A-obr. 73zůstane za-
pnuta i při elektrickém odemknutí dveří.
Dětskou pojistku používejte
vždy, jakmile ve vozidle ces-
tují děti.
POZOR
Po zapnutí dětské pojistky
zkontrolujte zatažením za
vnitřní kliku dveří, zda je skutečně
zapnuta.
POZOR
obr. 74F0M0412mobr. 73F0M0411m
033-069 PUNTO POP 1ed CZ 09/10/13 08.42 Pagina 62

63
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
KONTROLKY A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE

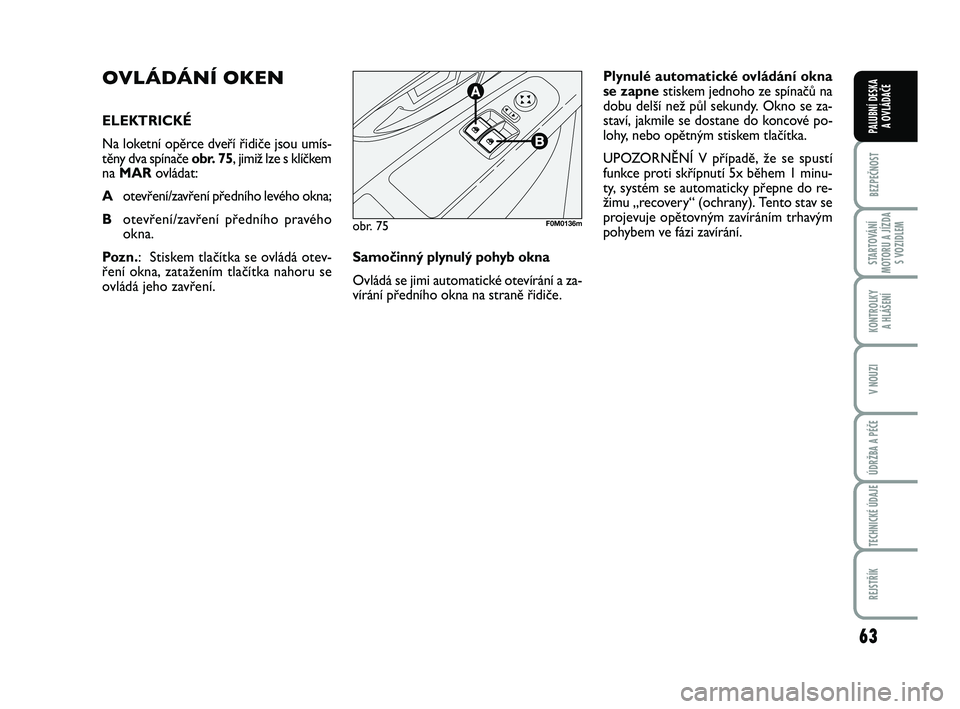

OVLÁDÁNÍ OKEN
ELEKTRICKÉ
Na loketní opěrce dveří řidiče jsou umís-
těny dva spínače obr. 75, jimiž lze s klíčkem
na MAR ovládat:
A otevření/zavření předního levého okna;
B otevření/zavření předního pravého
okna.
Poz n . : Stiskem tlačítka se ovládá otev-
ření okna, zatažením tlačítka nahoru se
ovládá jeho zavření. Plynulé automatické ovládání okna
se zapne
stiskem jednoho ze spínačů na
dobu delší než půl sekundy. Okno se za-
staví, jakmile se dostane do koncové po-
lohy, nebo opětným stiskem tlačítka.
UPOZORNĚNÍ V případě, že se spustí
funkce proti skřípnutí 5x během 1 minu-
ty, systém se automaticky přepne do re-
žimu „recovery“ (ochrany). Tento stav se
projevuje opětovným zavíráním trhavým
pohybem ve fázi zavírání.
obr. 75F0M0136m
Samočinný plynulý pohyb okna
Ovládá se jimi automatické otevírání a za-
vírání předního okna na straně řidiče.
033-069 PUNTO POP 1ed CZ 09/10/13 08.42 Pagina 63

64
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
KONTROLKY A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE
Inicializace systému ovládání oken
Po případném odpojení baterie nebo pře-
rušení pojistky je nutno fungování systém
znovu inicializovat.
Postup při inicializaci:
❒přestavte ručně okno, které se má ini-cializovat, do horní koncové polohy;
❒po dosažení horní koncové polohy po-držte ovládač stisknutý ještě jednu
sekundu.
Nepatřičné zacházení s elek-
trickými ovladači oken je
nebezpečné. Než začnete s oknem
manipulovat a při manipulaci s ním
prověřte, zda nejsou cestující vysta-
veni nebezpečí úrazu, k němuž by
mohlo dojít pohybem oken nebo by jej
mohly způsobit předměty, jež se za-
chytily do otevíraného okna nebo do
nichž by okno narazilo. Při vystoupe-
ní z vozidla nezapomínejte vytáhnout
klíček ze zapalování, aby nevhodnou
manipulací s elektrickými ovládači
nemohlo dojít k ohrožení osob, které
zůstaly ve vozidle.
POZOR
MANUÁLNÍ VZADU
(pětidveřové verze) obr. 76
Okno se otvírá a zavírá příslušnou kličkou.
obr. 76F0M0091m
V takovém případě je nutné systém zre-
setovat takto:
❒otevřete okna;
anebo
❒otočte klíčkem zapalování do polohy STOP, a potom na MAR.
Pokud se v systému nevyskytne nějaká zá-
vada, okno začne opět normálně fungovat.
UPOZORNĚNÍ S vyjmutým klíčkem za-
palování nebo na poloze STOPzůstane
ovládání oken aktivní asi 2 minuty a deak-
tivují se při otevření jedněch dveří.
Systém splňuje předpis 2000/
4/ES z hlediska ochrany ces-
tujících při vyklonění do okna.
POZOR
UPOZORNĚNÍ U některých verzí se stisk-
nutím tlačítka Ëklíče s dálkovým ovlada-
čem na dobu delší než 2 sekundy otevřou
okna; stisknutím tlačítka
Áklíče s dálkovým
ovladačem na dobu delší než 2 sekundy se
okna zavřou.
033-069 PUNTO POP 1ed CZ 09/10/13 08.42 Pagina 64

65
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
KONTROLKY A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE
obr. 80F0M0095m
ZAVAZADLOVÝ
PROSTOR
OTEVŘENÍ ZAVAZADLOVÉHO
PROSTORU
Stiskněte tlačítko A-obr. 77.
Víko zavazadlového prostoru lze otevřít
rovněž stisknutím tlačítka R dálkové-
ho ovládání obr. 78.
Otevření zavazadlového prostoru pomo-
cí dálkového ovládače je doprovázeno
dvojím bliknutím ukazatelů směru. ZAVÍRÁNÍ VÍKA
ZAVAZADLOVÉHO PROSTORU
Přivřete dveře zavazadlového prostoru
a přitlačte je, až se ozve zajištění
obr. 79.
NOUZOVÉ OTEVŘENÍ ZADNÍHO
VÝKLOPNÉHO VÍKA obr. 80
Při vybití baterie nebo poruše elektrického
zámku zadního výklopného víka je možné
je otevřít zevnitř následujícím postupem:
obr. 78F0M0425m
obr. 79F0M0094m
Domontováním předmětů na
zadní odkládací plošinu nebo
do víka zavazadlového pro-
storu (reproduktoru, spoileru,
atd.) navíc k těm, které namontoval/
povolil výrobce vozidla, se může ohro-
zit fungování plynových bočních vzpěr
víka tohoto prostoru.
U zavazadlového prostoru
dodržujte maximální přípust-
né zatížení (viz kapitola “Technické
údaje”). Zkontrolujte rovněž, zda jsou
předměty v zavazadlovém prostoru
dobře zajištěny, aby se při prudkém
zabrzdění nevymrštily dopředu a ne-
zranily osoby cestující ve vozidle
POZOR
Nejezděte s předměty na
zadní odkládací plošině: při
prudkém zabrzdění nebo při nehodě
by mohly zranit cestující.
POZOR
obr. 77F0M0654m
033-069 PUNTO POP 1ed CZ 09/10/13 08.42 Pagina 65

66
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
KONTROLKY A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE
❒kompletně sklopte zadní sedadla (vizčást „Zvětšení zavazadlového prostoru“
v této kapitole);
❒zevnitř zavazadlového prostoru stisk-něte páčku B .
ZVĚTŠENÍ ZAVAZADLOVÉHO
PROSTORU
Částečné zvětšení
(1/3 nebo 2/3) obr. 83
(u příslušné verze vozidla)
Dělené zadní sedadlo umožňuje částečně
(1/3 nebo 2/3) nebo úplně zvětšit zavaza-
dlový prostor.
Postupujte takto:
❒opěrky hlavy zasuňte na doraz do zad- ního sedadla;
❒zkontrolujte, zda bezpečnostní pás ve-de rovně a není překroucený;
❒sklopte sedáky dopředu ve směru vy-značeném šipkou obr. 81;
❒pomocí rukojetí A nebo B-obr. 82
uvolněte levou nebo pravou část opě-
radla, kterou přiklopte na sedák.
Při zvětšení pravé části zavazadlového pro-
storu mohou na levé straně zadního sedad-
la cestovat dvě osoby. Při zvětšení levé čás-
ti zavazadlového prostoru může na pravé
straně zadního sedadla cestovat jedna osoba.
obr. 81F0M0096mobr. 82F0M0097m
obr. 83F0M0137m
Celkové zvětšení obr. 84
Sklopení celého zadního sedadla umožňu-
je maximálně zvětšit zavazadlový prostor.
Postupujte takto:
❒opěrky hlavy zasuňte na doraz do zad- ního sedadla;
❒zkontrolujte, zda bezpečnostní pásyvedou rovně a nejsou překroucené;
❒sklopte sedáky dopředu ve směru vy-značeném šipkou obr. 81;
❒zvednutím rukojetí A a B-obr. 82 uvol-
něte opěradla a přiklopte je na sedák.
UPOZORNĚNÍ Pokud je nutné po kom-
pletním sklopení zadního sedadla de-
montovat kryt zavazadlového prostoru,
umístěte jej dle obr. 86.
obr. 84F0M0098m
033-069 PUNTO POP 1ed CZ 09/10/13 08.42 Pagina 66

67
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
KONTROLKY A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE
obr. 86F0M0101m
obr. 88F0M0099m
obr. 85F0M0221m
VYJMUTÍ KRYTU
ZAVAZADLOVÉHO PROSTORU
Vyjmutí zadní odkládací plošiny pro rozší-
ření zavazadlového prostoru: uvolněte hor-
ní konce A-obr. 86 dvou táhel uvolněním
koncovek z čepů, uvolněte a pootočte kryt
zavazadlového prostoru v uložení a uvol-
něte dva čepy obr. 87 z bočních uložení.
Po vyjmutí lze kryt zavazadlového prosto-
ru uložit napříč mezi opěradla předních se-
dadel a sklopený sedák zadního sedadla
obr. 88.
obr. 87F0M0222m
Vrácení zadního sedadla zpět
obr. 85
Zvedněte opěradla, přiklopte je zpět a za-
tlačte je dozadu, až ucítíte klapnutí obou
zajiš\bovacích mechanismů.
Umístěte bezpečnostní pásy nahoru a na-
stavte sedák do polohy normálního pou-
žívání.
UPOZORNĚNÍ Při správném zaklapnutí
opěradla musí zmizet červená značka u pák
pro sklápění opěradla. Pokud je tato čer-
vená značka vidět, znamená to, že opěra-
dlo není správně upevněno. Při ustavení
opěradla zpět zkontrolujte, zda je správně
zajištěno.
Zkontrolujte, zda je opěradlo řádně uchy-
cené po obou stranách, aby se nemohlo
při prudkém zabrzdění vymrštit dopředu
a zranit cestující.
033-069 PUNTO POP 1ed CZ 09/10/13 08.42 Pagina 67

68
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
KONTROLKY A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE
VÍKO MOTOROVÉHO
PROSTORU
OTEVŘENÍ
Postupujte takto:
❒páku obr. 89 zatáhněte ve směru šipky;
❒páčku A-obr. 90 uvolněte způsobem
znázorněným na obrázku;
❒zvedněte víko a současně uvolněte tyč- ku D-obr. 91 z úchytu D; pak zasuňte
konec C-obr. 92 tyčky do uložení Eve
víku.
UPOZORNĚNÍ Před zvednutím kapoty
zkontrolujte, zda jsou ramena stíračů při-
klopena k čelnímu oknu.
ZAVŘENÍ
Postupujte takto:
❒jednou rukou držte víko zvednuté a druhou vyjměte tyčku C-obr. 92
z uložení E a zasuňte ji do zajištění
D-obr. 91;
obr. 90F0M605m
obr. 89F0M0135m
❒přivřete víko na cca 20 cm nad moto- rový prostor, nechte ji pádem zavřít. Pak
se se pokuste je otevřít za účelem ově-
ření, zda je řádně zavřené a není drže-
no pouze pojistkou. Pokud není víko
motorového prostoru dovřené, nesnaž-
te se je dovřít tak, že na něj zatlačíte
shora. Znovu víko zvedněte a spus\bte je
dolů výše uvedeným postupem.
UPOZORNĚNÍ Nikdy nezapomeňte zkon-
trolovat a ujistit se, že je řádně zavřené
a zajištěné.
obr. 91F0M0413m
obr. 92F0M0133m
033-069 PUNTO POP 1ed CZ 09/10/13 08.42 Pagina 68
