2021 FIAT PUNTO Návod k použití a údržbě (in Czech)

53
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
KONTROLKY A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE
OVLADAČE
VÝSTRAŽNÁ SVĚTLA obr. 45
Zapnou se stiskem spínače Abez ohledu
na polohu klíčku v zapalování.
Se zapnutými výstražnými světly svítí na
přístrojové desce kontrolky
Îa ¥.
Výstražná světla vypnete opětným stiskem
tlačítka.
Používání výstražných světel je upraveno
Pravidly silničního provozu, které platí
v zemi, v níž se právě nacházíte. Dodržujte
předpisy platné v dané zemi. Brzdění v nouzové situaci
Při nouzovém brzdění se automaticky roz-
svítí výstražná světla a na přístrojové des-
ce se současně rozsvítí kontrolky
Îa ¥.
Funkce se automaticky vypne, jakmile pře-
stane mít brzdění nouzový ráz.
Touto funkcí splňuje vozidlo přepisy platné
v současné době. PŘEDNÍ SVĚTLOMETY
DO MLHY obr. 46
(u příslušné verze vozidla)
Rozsvítí se stiskem tlačítka 5.
Na přístrojové desce se rozsvítí kontrol-
ka
5.
Vypnou se opětným stiskem tlačítka.
Spolu s předními světlomety do mlhy svítí
i poziční světla a osvětlení registrační znač-
ky, ale nesvítí denní světla, a to bez ohledu
na polohu otočného ovládače.
Používání mlhových světel je upraveno Pra-
vidly silničního provozu platnými v zemi, kde
se právě nacházíte. Dodržujte je.
obr. 45F0M0616mobr. 46F0M0070m
033-069 PUNTO POP 1ed CZ 09/10/13 08.41 Pagina 53

54
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
KONTROLKY A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE
VYHŘÍVÁNÍ ZADNÍHO OKNA
obr. 49
Zapíná se stisknutím tlačítka A. Vyhřívání
zadního okna je řízeno časovým spína-
čem, který je automaticky vypne po cca
20 minutách.
obr. 49F0M0036m
ELEKTRICKÉ POSILOVÉ ŘÍZENÍ
DUALDRIVE obr. 48
Stiskněte tlačítko Apro zapnutí funkce
„ CITY“ (viz část „Elektrický posilovač ří-
zení Dualdrive“ v této kapitole). Při za-
pnuté funkci svítí na přístrojové desce kon-
trolka CITY. Funkce se vypne opětným
stiskem tlačítka.
obr. 48F0M0617m
ZADNÍ MLHOVÉ SVÍTILNY
obr. 47
Rozsvítí se při rozsvícení potkávacích ne-
bo předních mlhových světlometů (u pří-
slušné verze vozidla) stiskem tlačítka 4.
Na přístrojové desce se rozsvítí kontrol-
ka 4.
Vypínají se opětovným stiskem tlačítka ne-
bo vypnutím potkávacích a/nebo předních
mlhových světel (u příslušné verze vozidla).
Používání zadních mlhových světel je upra-
veno místními Pravidly silničního provozu.
Dodržujte předpisy platné v dané zemi.
PARKOVACÍ SVĚTLA
Rozsvítí se pouze s vyjmutým klíčkem za-
palování nebo s klíčkem na poloze STOP
a po otočení prstence levého pákového
ovládače na polohu Oa dále na
6nebo 2.
Na přístrojové desce se rozsvítí kontrol-
ka
3.
obr. 47F0M0071m
033-069 PUNTO POP 1ed CZ 09/10/13 08.41 Pagina 54

55
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
KONTROLKY A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE
Odemknutí dveří při nehodě
V případě nárazu se zásahem nárazové-
ho spínače pro přerušení přívodu paliva
se automaticky odemknou dveře, aby se
umožnil přístup do interiéru, a současně
se rozsvítí osvětlení interiéru. Je však ta-
ké možné otevřít dveře zevnitř pomocí
příslušných ovládacích pák.
Pokud po nárazu nezjistíte žádné úniky
paliva a vozidlo je schopno jízdy, zpro-
vozněte v ozidlo takto.
ZAMYKÁNÍ DVEŘÍ obr. 50
Všechny dveře se současně zamknou stis-
kem tlačítka A , umístěného na středovém
panelu, a to v kterékoli poloze klíčku v za-
palování.NÁRAZOVÝ SPÍNAČ
PRO PŘERUŠENÍ
PŘÍVODU PALIVA
Při nárazu vozidla toto zařízení:
❒odpojí dodávku paliva a tím vypne motor;
❒automaticky odemkne dveře;
❒rozsvítí světla v kabině.
Zásah nárazového spínače je signalizován
na displeji hlášením „Blocco carburante in-
tervenuto vedere manuale“ (zásah nára-
zového spínače, viz návod).
Pečlivou prohlídkou vozu se ujistěte, zda
neuniká palivo např. v motorovém pro-
storu, ve spodku vozidla nebo u nádrže.
Po nárazu otočte klíčkem zapalování do po-
lohy STOP, abyste zabránili vybití baterie.obr. 50F0M0618m
Jestliže po nárazu ucítíte zá-
pach paliva nebo zjistíte únik
paliva z palivové soustavy, neobno-
vujte přívod paliva, protože hrozí
nebezpečí požáru.
POZOR
033-069 PUNTO POP 1ed CZ 09/10/13 08.41 Pagina 55

56
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
KONTROLKY A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE
obr. 52F0M0077m
obr. 51F0M0104m
obr. 53F0M0078m
VNITŘNÍ VÝBAVA
ODKLÁDACÍ PŘIHRÁDKA
obr. 51-52
Přihrádku otevřete zatažením za rukoje\b
A-obr. 51.
Ve skříňce je prostor na doklady A-obr. 52
(u příslušné verze vozidla).
ODKLÁDACÍ PROSTORY
Prostor A-obr. 53 v palubní desce se na-
chází nalevo od volantu.
Pro opětné zprovoznění vozidla je nutné
provést následující postup:❒otočte klíčkem zapalování do polohy
MAR;
❒zapněte pravé směrové světlo;
❒vypněte pravé směrové světlo;
❒zapněte levé směrové světlo;
❒vypněte levé směrové světlo;
❒zapněte pravé směrové světlo;
❒vypněte pravé směrové světlo;
❒zapněte levé směrové světlo;
❒vypněte levé směrové světlo;
❒otočte klíčkem zapalování do polohySTOP;
❒otočte klíčkem zapalování do polohy MAR.
033-069 PUNTO POP 1ed CZ 09/10/13 08.41 Pagina 56

57
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
KONTROLKY A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE
KAPSY VE DVEŘÍCH obr. 56
V panelu dveří jsou odkládací prostory na
předměty / doklady. PŘEDNÍ LOKETNÍ OPĚRKA
S ÚLOŽNÝM PROSTOREM
(u příslušné verze vozidla)
U některých provedení se mezi předními
sedadly nachází loketní opěrka
A-obr. 57.
Do polohy normálního používání se uve-
de zatlačením dolů, jak je uvedeno na
obr. 57.
Stisknutím tlačítka A-obr. 58 je možno
zvednout horní část loketní opěrky za
účelem využití schránky B. Pákou C lze
opěrku sklonit dolů z polohy normálního
používání.
obr. 54F0M0619m
obr. 55F0M0080mobr. 57F0M0225m
obr. 58F0M0245mobr. 56F0M0081m
Přihrádka B-obr. 54 se nachází zprostřed
palubní desky.
Přihrádka Bje vyjímatelná pro případnou
instalaci autorádia.
SCHRÁNKA NA RUKAVICE
Schránka A-obr. 55 se nachází ve stře-
dovém tunelu před parkovací brzdou.
033-069 PUNTO POP 1ed CZ 09/10/13 08.41 Pagina 57

58
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
KONTROLKY A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE
ZAPALOVAČ CIGARET obr. 62
Nachází se na středovém tunelu před
pákou parkovací brzdy.
K zapnutí zapalovače stiskněte tlačítko A
a sepněte klíček zapalování na polohu
MAR.
Po asi 15 sekundách se tlačítko samo vrá-
tí do původní polohy. Zapalovač je připra-
ven k použití.
UPOZORNĚNÍ Po použití zkontrolujte,
zda se zapalovač skutečně vypnul.
obr. 62F0M0084m
Zapalovač cigaret se zahřívá
na vysokou teplotu. Zachá-
zejte s ním opatrně a zabraňte tomu,
aby byl používán dětmi: nebezpečí
požáru a/nebo popálení.
POZOR
ODKLÁDACÍ PROLISY
PRO NÁPOJE obr. 59-60
Prohlubně na nápojové pohárky jsou
umístěny na středovém tunelu (dvě před
a jedna za parkovací brzdou). ZDÍŘKA NA KARTY – CD
obr. 61
Na středovém tunelu jsou zdířky na tele-
fonní karty, CD, magnetické karty a lístky
pro placení mýtného.
obr. 59F0M0082mobr. 61F0M0083m
obr. 60F0M0118m
033-069 PUNTO POP 1ed CZ 09/10/13 08.41 Pagina 58

59
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
KONTROLKY A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE
POPELNÍK obr. 63-64
Tvoří jej plastová nádobka s pružinovým
krytem; popelník lze vyjmout a umístit do
prolisů na nápoje na středovém tunelu.
UPOZORNĚNÍ Nepoužívejte popelník
jako odpadkový koš na papír, jsou-li v něm
nedopalky cigaret: SLUNEČNÍ CLONY obr. 65
Nacházejí se napravo a nalevo od vnitřní-
ho zpětného zrcátka. Sluneční clony lze na-
stavit čelně i stranou.
Na zadní straně clony na straně spoluce-
stujícího se může nacházet kosmetické zr-
cátko.
Kosmetické zrcátko (u příslušné verze vo-
zidla) se zpřístupní odsunutím krytu
A.
obr. 63F0M0085mobr. 65F0M0086mobr. 66F0M0249m
obr. 64F0M0116m
PROUDOVÁ ZÁSUVKA
(u příslušné verze vozidla)
Je umístěna v zavazadlovém prostoru, na
levé straně plastové konzoly krytu zava-
zadlového prostoru obr. 66.
Zpřístupní se otevřením krytky A.
HASICÍ PŘÍSTROJ obr. 66a
(u příslušné verze vozidla)
Hasicí přístroj je umístěn vlevo v zavaza-
dlovém prostoru.
obr. 66aF0U0530m
033-069 PUNTO POP 1ed CZ 09/10/13 08.41 Pagina 59

60
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
KONTROLKY A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE

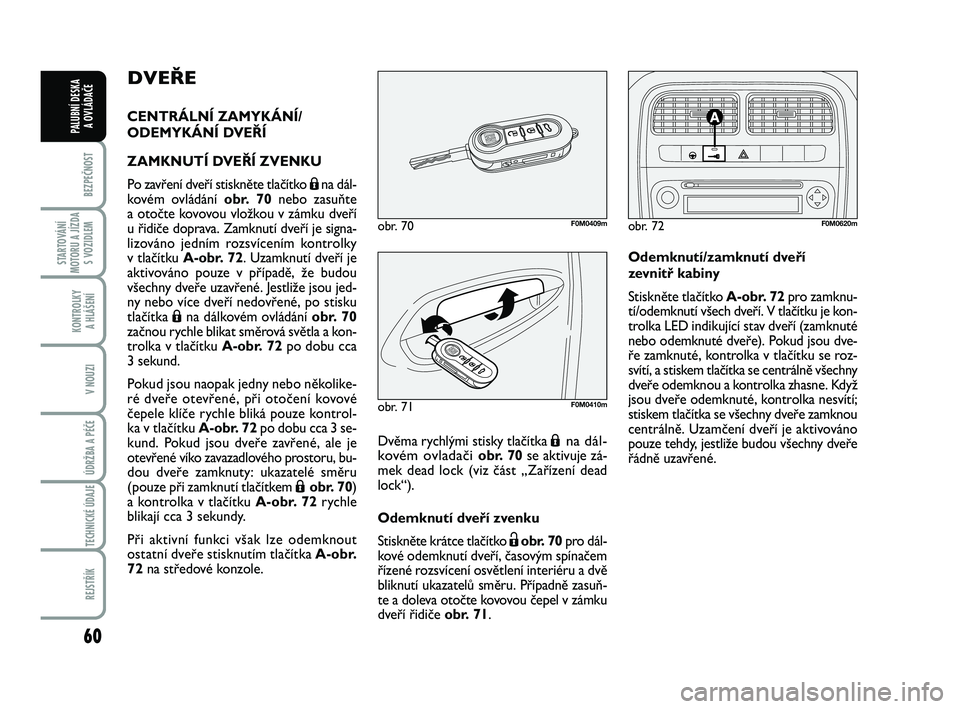

DVEŘE
CENTRÁLNÍ ZAMYKÁNÍ/
ODEMYKÁNÍ DVEŘÍ
ZAMKNUTÍ DVEŘÍ ZVENKU
Po zavření dveří stiskněte tlačítko
Ána dál-
kovém ovládání obr. 70nebo zasuňte
a otočte kovovou vložkou v zámku dveří
u řidiče doprava. Zamknutí dveří je signa-
lizováno jedním rozsvícením kontrolky
v tlačítku A-obr. 72. Uzamknutí dveří je
aktivováno pouze v případě, že budou
všechny dveře uzavřené. Jestliže jsou jed-
ny nebo více dveří nedovřené, po stisku
tlačítka
Ána dálkovém ovládání obr. 70
začnou rychle blikat směrová světla a kon-
trolka v tlačítku A-obr. 72po dobu cca
3 sekund.
Pokud jsou naopak jedny nebo několike-
ré dveře otevřené, při otočení kovové
čepele klíče rychle bliká pouze kontrol-
ka v tlačítku A-obr. 72po dobu cca 3 se-
kund. Pokud jsou dveře zavřené, ale je
otevřené víko zavazadlového prostoru, bu-
dou dveře zamknuty: ukazatelé směru
(pouze při zamknutí tlačítkem
Áobr. 70)
a kontrolka v tlačítku A-obr. 72 rychle
blikají cca 3 sekundy.
Při aktivní funkci však lze odemknout
ostatní dveře stisknutím tlačítka A-obr.
72 na středové konzole. Dvěma rychlými stisky tlačítka
Á
na dál-
kovém ovladači obr. 70 se aktivuje zá-
mek dead lock (viz část „Zařízení dead
lock“).
Odemknutí dveří zvenku
Stiskněte krátce tlačítko
Ëobr. 70 pro dál-
kové odemknutí dveří, časovým spínačem
řízené rozsvícení osvětlení interiéru a dvě
bliknutí ukazatelů směru. Případně zasuň-
te a doleva otočte kovovou čepel v zámku
dveří řidiče obr. 71.
obr. 72F0M0620m
Odemknutí/zamknutí dveří
zevnitř kabiny
Stiskněte tlačítko A-obr. 72 pro zamknu-
tí/odemknutí všech dveří. V tlačítku je kon-
trolka LED indikující stav dveří (zamknuté
nebo odemknuté dveře). Pokud jsou dve-
ře zamknuté, kontrolka v tlačítku se roz-
svítí, a stiskem tlačítka se centrálně všechny
dveře odemknou a kontrolka zhasne. Když
jsou dveře odemknuté, kontrolka nesvítí;
stiskem tlačítka se všechny dveře zamknou
centrálně. Uzamčení dveří je aktivováno
pouze tehdy, jestliže budou všechny dveře
řádně uzavřené.
obr. 71F0M0410m
obr. 70F0M0409m
033-069 PUNTO POP 1ed CZ 09/10/13 08.42 Pagina 60
