Na některých komponentech nebo u ně-
kterých komponentů vozidla jsou upev-
něny barevné štítky, na nichž se nacházejí
symboly, jimiž je uživatel upozorněn na dů-
ležitá opatření, která musí vůči danému
komponentu dodržovat.
Souhrnný štítek se symboly se nachází na
vnitřní straně víka motorového prostoru
obr. 2.
SYSTÉM FIAT CODE
Vozidlo je vybaveno elektronickým imobi-
lizérem, který umožňuje zvýšit ochranu
vozidla před odcizením. Systém se uvede
do funkce automaticky vytažením klíčku
ze spínací skříňky zapalování.
Do rukojeti klíčků je zabudovaný elektro-
nický člen, který při spouštění motoru mo-
duluje vysokofrekvenční signál, jenž vyšle
speciální anténa vestavěná do spínací skříň-
ky. Modulovaný signál představuje „heslo“,
které je při každém nastartování motoru
jiné a podle něhož řídicí jednotka identifi-
kuje klíček a povolí spustit motor vozidla.
obr. 2F0M600m
001-032 PUNTO POP 1ed CZ 31/03/14 09:05 Pagina 6

7
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
KONTROLKY A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE
V takovém případě otočte klíček na
STOP a zpět na MAR. Pokud blok trvá,
zkuste to s dalšími klíčky od vozidla. Po-
kud se motor nezdaří nastartovat ani ten-
tokrát, vyhledejte autorizovaný servis Fiat. Rozsvícení kontrolky Yza jízdy
❒Jestliže se rozsvítí kontrolka Y, zna-
mená to, že probíhá samočinná dia-
gnostika systému (např. po poklesu
napětí).
❒Pokud kontrolka Ynadále svítí, vy-
hledejte autorizovaný servis Fiat.
Silnými nárazy se mohou po-
škodit elektronické kompo-
nenty zabudované v klíčku
zapalování.
FUNGOVÁNÍ
Při každém spuštění tzn. otočení klíčku na
MARřídicí jednotka systému Fiat CODE
odešle na řídicí jednotku motoru identifi-
kační kód, který zablokuje některé funkce.
Tento kód je odeslán pouze v případě, že
řídicí jednotka systému Fiat CODE uzna-
la kód, který obdržela od klíčku.
Otočením klíčku na STOP systém Fiat
CODE deaktivuje funkce řídicí jednotky
motoru.
Pokud není během startování kód rozpo-
znán správně, na přístrojové desce se roz-
svítí kontrolka
Y.
001-032 PUNTO POP 1ed CZ 31/03/14 09:05 Pagina 7

8
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
KONTROLKY A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE
KLÍČEK S DÁLKOVÝM
OVLÁDÁNÍM obr. 4
(u příslušné verze vozidla)
Kovová vložka Aovládá:
❒spínací skříňka;
❒ zámky dveří;
❒odemykání/zamykání víka hrdla palivo-
vé nádrže (u příslušné verze vozidla).
Kovová vložka Bse vysune/zasune stiskem
tlačítk.
Tlačítko
Ëovládá odemykání dveří a za-
vazadlového prostoru.
Tlačítko
Áovládá zamykání dveří a víka
zavazadlového prostoru.
Tlačítkem
Rse na dálku odemkne víko
zavazadlového prostoru.
Odemknutím dveří se na přednastavenou
dobu rozsvítí přední stropní svítidlo.
KLÍČKY
CODE CARD obr. 3
(u příslušné verze vozidla)
K vozidlu se dodávají dvoje klíčky a CODE
card, na níž jsou uvedeny následující údaje:
A elektronický kód;
B mechanický kód, který je třeba na-
hlásit autorizovanému servisu Fiat při
objednávce náhradních klíčků.
Je vhodné mít trvale s sebou elektronic-
ký kód A-obr. 3.
UPOZORN\fNÍ Aby byly klíčky trvale
provozuschopné, nevystavujte je přímé-
mu působení slunečních paprsků, aby se
nepoškodily jejich elektr onické součástky.
V případě změny vlastníka
vozu je nezbytné, aby nový
vlastník dostal všechny klíčky
a CODE card.
obr. 3F0M0351m
Tlačítko B stiskněte pouze
v patřičné vzdálenosti od tě-
la, především od očí a věcí, které by
se mohly poškodit (např. od oděvu).
Nenechávejte klíčky bez dozoru, aby
s nimi nemohl nikdo – zejména dě-
ti – manipulovat a stisknout náhod-
ně tlačítko.
POZOR
obr. 4F0M0394m
001-032 PUNTO POP 1ed CZ 31/03/14 09:05 Pagina 8

9
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
KONTROLKY A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE
Signalizace kontrolkou
na palubní desce
Zamknutím dveří se kontrolka A-obr. 5
rozsvítí asi na tři sekundy, pak začne blikat
(odrazovací funkce).
Při nesprávném zamknutí dveří nebo za-
vazadlového prostoru se kontrolka rozbli-
ká rychle současně se směrovými světly.
obr. 5F0M0607m
obr. 7
obr. 6F0M0395m
F0M0396m
Výměna baterie v klíčku
s dálkovým ovládáním obr. 6
Postup při výměně baterie:
❒stiskem tlačítka Avysuňte kovovou
vložku Bven;
❒šroubováčkem otočte šroub C na :;
❒vytáhněte zásuvku pro baterie D
a vložte novou baterii E podle správ-
né polarity;
❒zasuňte zpět zásuvku pro baterie D do
klíčku a zajistěte ji otočením šroubu C
na
Á. VÝMĚNA KRYTU DÁLKOVÉHO
OVLÁDAČE obr. 7
Postupujte podle návodu na obrázku.
001-032 PUNTO POP 1ed CZ 31/03/14 09:05 Pagina 9

10
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
KONTROLKY A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE

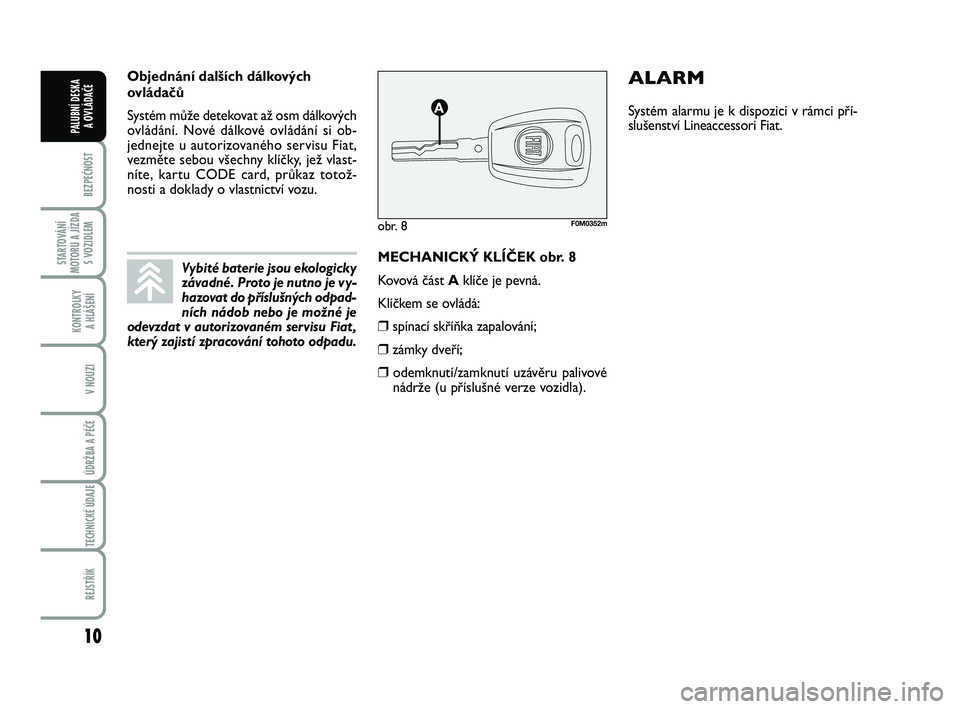

MECHANICKÝ KLÍČEK obr. 8
Kovová část Aklíče je pevná.
Klíčkem se ovládá:
❒spínací skříňka zapalování;
❒zámky dveří;
❒odemknutí/zamknutí uzávěru palivové nádrže (u příslušné verze vozidla).
obr. 8F0M0352m
ALARM
Systém alarmu je k dispozici v rámci pří-
slušenství Lineaccessori Fiat.
Vybité baterie jsou ekologicky
závadné. Proto je nutno je vy-
hazovat do příslušných odpad-
ních nádob nebo je možné je
odevzdat v autorizovaném servisu Fiat ,
který zajistí zpracování tohoto odpadu.
Objednání dalších dálkových
ovládačů
Systém může detekovat až osm dálkových
ovládání. Nové dálkové ovládání si ob-
jednejte u autorizovaného servisu Fiat,
vezměte sebou všechny klíčky, jež vlast-
níte, kartu CODE card, průkaz totož-
nosti a doklady o v lastnictví vozu.
