222)Sostituire tutti e quattro gli pneumatici
contemporaneamente. La sostituzione di
un solo pneumatico è pericolosa. Può
compromettere la manovrabilità e la frenata
con conseguente perdita del controllo della
vettura.
223)Utilizzare sempre pneumatici in buone
condizioni. Guidare con pneumatici usurati
è pericoloso. Frenata, sterzata e trazione
ridotte possono provocare incidenti.
224)Utilizzare sempre ruote delle
dimensioni corrette. L'utilizzo di ruote di
dimensioni errate è pericoloso. La frenata e
la manovrabilità possono risultare
compromesse con conseguente perdita di
controllo e incidenti.
AVVERTENZA
44)La tenuta di strada dipende anche dalla
pressione di gonfiaggio dello pneumatico
corretta.
45)Se la pressione è troppo bassa lo
pneumatico si surriscalda e questo può
provocare gravi danni.
46)Con le catene da neve montate
mantenere una velocità moderata; non
superare i 50 km/h (30 mph). Evitare le
buche, non salire sui gradini o marciapiedi
e non percorrere lunghi tratti su strade non
innevate, per non danneggiare la vettura ed
il manto stradale.
CARROZZERIA
CONSERVAZIONE DELLA
VERNICE
47) 48)
7)
In caso di abrasioni oppure rigature
profonde provvedere subito a far
eseguire i necessari ritocchi, per evitare
formazioni di ruggine.
Per un corretto lavaggio della vettura
seguire queste indicazioni:
se la vettura viene lavata, rimuovere
l'antenna;
se si utilizzano getti ad alta pressione
o idropulitrici, mantenere una distanza
di almeno 40 cm dalla carrozzeria, per
evitare danni o alterazioni. L'accumulo
di acqua, a lungo termine, può
provocare danni alla vettura;
lavare la carrozzeria utilizzando un
getto di acqua a bassa pressione;
passare una spugna con una leggera
soluzione saponata sulla carrozzeria,
risciacquando frequentemente la
spugna;
sciacquare bene con acqua e
asciugare con un getto di aria o pelle di
daino.
Durante l’asciugatura curare soprattutto
le parti meno in vista (ad es. vani porte,
cofano, contorno fari, ecc...) in cuil’acqua può ristagnare più facilmente.
Non lavare la vettura dopo o durante
una sosta al sole o con cofano motore
caldo: si può alterare la brillantezza
della vernice.
Le parti in plastica esterne devono
essere pulite con la stessa procedura
seguita per il normale lavaggio della
vettura.
AVVERTENZA Evitare di parcheggiare
sotto gli alberi; la resina che cade da
essi potrebbe opacizzare la vernice e
aumentare la possibilità di corrosione.
AVVERTENZA Gli escrementi degli
uccelli devono essere lavati
immediatamente e con cura, in quanto
la loro acidità risulta particolarmente
aggressiva.
Danneggiamento della vernice
La scheggiatura della vernice si verifica
quando la vettura viene colpita da
pietrisco sollevato da un'altra vettura.
Mantenere una distanza di sicurezza
dalla vettura che precede consente di
ridurre le possibilità di scheggiamento
della vernice causato da ghiaia e/o
pietrisco, proiettati in aria dalla vettura
che precede.
AVVERTENZA A basse temperature, la
vernice si indurisce. Questo aumenta il
rischio di scheggiamento della vernice.
183

AVVERTENZA La vernice scheggiata
può provocare la formazione di ruggine.
Prima che ciò accada, riparare il danno
utilizzando vernice di ritocco FCA. Se
l'area interessata non viene riparata, ne
potrebbe conseguire un rapido
decadimento e in fase successiva
portare a costose riparazioni.
Versioni con vernice opaca
(ove presente)
La verniciatura del veicolo può essere
realizzata con una vernice opaca
esclusiva la cui cura richiede una
particolare cautela.
Per un corretto lavaggio della vettura
procedere come segue:
lavare la carrozzeria utilizzando un
getto di acqua a bassa pressione.
Tenere presente che l'accumulo di
acqua può danneggiare la vettura nel
tempo;
passare una spugna con una leggera
soluzione saponata sulla carrozzeria,
risciacquando frequentemente la
spugna;
sciacquare bene con acqua e
asciugare con un getto di aria o pelle di
daino, senza strofinare con insistenza
su aree localizzate.
MANUTENZIONE DELLA
CARROZZERIA
Lavaggio
Per proteggere la carrozzeria dalla
ruggine e dal deterioramento, lavare a
fondo e frequentemente la vettura,
almeno una volta al mese, con acqua
tiepida o fredda.
AVVERTENZA FCA non è responsabile
per graffi causati da autolavaggi o
tecniche di lavaggio inadeguate. I graffi
sono più visibili sulle versioni dotate di
vernice scura.
AVVERTENZA Non toccare il
parabrezza con le mani o altri oggetti
quando la leva del tergicristallo è in
posizione AUTO ed il pulsante del
dispositivo di avviamento è in posizione
ON per evitare il pizzicamento delle dita
oppure il danneggiamento dei
tergicristalli e delle relative spazzole. Se
è necessario pulire il parabrezza,
verificare che i tergicristalli siano
completamente disattivati soprattutto in
caso di rimozione di ghiaccio oppure
neve (quando vi è la necessità di
lasciare acceso il motore).
AVVERTENZA Non spruzzare acqua nel
vano motore. Altrimenti, si potrebbero
verificare problemi di avviamento del
motore o danni alle parti elettriche.AVVERTENZA Quando si lava e lucida
la vettura, assicurarsi di non applicare
una forza eccessiva nella zona del
cofano. In caso contrario, si potrebbe
ammaccare la vettura.
AVVERTENZA Non eseguire il lavaggio
con macchinari automatici e dispositivi
di lavaggio per automobili che operano
con pressione acqua elevata.
AVVERTENZA Assicurarsi che la capote
sia chiusa correttamente. Assicurarsi
inoltre che lo sportello combustibile sia
chiuso e che le porte siano bloccati e i
finestrini chiusi. In caso contrario, lo
sportello del combustibile potrebbe
aprirsi forzatamente a causa della
pressione dell'acqua, provocando
danni alla vettura od allo sportello
stesso.
AVVERTENZA Non utilizzare detergenti
abrasivi oppure detergenti aggressivi
contenenti agenti alcalini o caustici in
elevate quantità sulle parti cromate o in
alluminio anodizzato. Questo potrebbe
danneggiare il rivestimento protettivo;
inoltre, i detergenti potrebbero scolorire
o rovinare la vernice.
Asportare accuratamente tutto il
sapone risciacquando con acqua
tiepida o fredda. Non lasciare che il
sapone asciughi sulla vernice.
225)
184
MANUTENZIONE E CURA

ATTENZIONE
225)Asciugare i dischi dei freni che si sono
bagnati, guidare lentamente, rilasciare il
pedale acceleratore e frenare
delicatamente più volte sino a quando le
prestazioni del freno non ritornano alla
normalità. Guidare con dischi dei freni
bagnati è pericoloso. L'aumento della
distanza di arresto o la deriva da un lato in
frenata potrebbe provocare un grave
incidente. Una forza di frenata ridotta indica
che il funzionamento dei freni è stato
intaccato.
AVVERTENZA
47)Allo scopo di mantenere intatte le
caratteristiche estetiche della verniciatura si
consiglia di non utilizzare prodotti abrasivi
e/o lucidanti per la toelettatura della vettura.48)Presso le stazioni di lavaggio, evitare il
lavaggio stesso con rulli e/o spazzoloni.
Lavare il veicolo esclusivamente a mano
utilizzando prodotti detergenti a PH neutro;
asciugarla mediante utilizzo di pelle
scamosciata inumidita. Non utilizzare
prodotti abrasivi e/o lucidanti per la
toelettatura del veicolo. Gli escrementi degli
uccelli devono essere lavati
immediatamente e con cura, in quanto la
loro acidità risulta particolarmente
aggressiva. Evitare (se non indispensabile)
di parcheggiare la vettura sotto gli alberi;
rimuovere immediatamente le sostanze
resinose di natura vegetale poiché, una
volta essiccate, per essere rimosse
potrebbero richiedere l'impiego di prodotti
abrasivi e/o lucidanti, fortemente
sconsigliati in quanto potenziali cause di
alterazione o della caratteristica opacità
della vernice. Per la pulizia del parabrezza
anteriore e del lunotto posteriore non
utilizzare liquido lavavetro puro; è
necessario diluirlo quantomeno al 50% con
acqua. Limitare l'utilizzo di liquido lavavetro
puro soltanto quando strettamente
richiesto dalle condizioni di temperatura
esterna.
AVVERTENZA
7)I detersivi inquinano le acque. Effettuare
il lavaggio della vettura solo in zone
attrezzate per la raccolta e la depurazione
dei liquidi impiegati per il lavaggio stesso.
INTERNI
SEDILI E PARTI IN
TESSUTO
Manutenzione cintura di sicurezza
227) 228)
Pulire la zona sporca tamponandola
leggermente con un panno morbido
impregnato di detergente non
aggressivo diluito in acqua (all’incirca
5% / 95%).
Asportare il detergente residuo con un
panno morbido imbevuto in acqua
pulita e ben strizzato.
Prima di ritrarre le cinture di sicurezza
che sono state estratte per l’operazione
di pulizia, asciugarle completamente e
assicurarsi che non vi sia dell’umidità
residua su di esse.
NOTA Pulire con cura le cinture di
sicurezza qualora si sporcassero.
Lasciarle sporche renderebbe più
difficile pulirle in seguito, e ciò potrebbe
influenzare negativamente il lavoro
dell'avvolgitore.
185

PULIZIA PARTI
IN PLASTICA
49)
Pulizia quadro strumenti
226)
Pulire la zona sporca con un panno
morbido impregnato di detergente non
aggressivo diluito in acqua (all’incirca
5% / 95%).
Asportare il detergente residuo con un
panno morbido imbevuto in acqua
pulita e ben strizzato.
ATTENZIONE
226)Non spruzzare acqua all'interno
dell’abitacolo. Spruzzare acqua
nell’abitacolo è pericoloso, poiché i
dispositivi elettrici quali la radio ed i pulsanti
di comando su plancia possono bagnarsi,
causando malfunzionamenti o incendi.
227)Se una cintura di sicurezza è
sfilacciata od usurata, farla sostituire
presso la Rete Assistenziale. Se una cintura
di sicurezza viene usata in tali condizioni
non funzionerà al pieno delle proprie
capacità, provocando seri danni o pericolo
di morte agli occupanti.228)Non utilizzare detergenti aggressivi
per rimuovere la sporcizia da una cintura di
sicurezza. L'utilizzo di solventi organici per
la pulizia delle cinture di sicurezza potrebbe
provocarne un indebolimento con
conseguente errato funzionamento, il che
potrebbe causare in caso di incidente
infortuni gravi o morte.
229)Non utilizzare mai prodotti infiammabili
come etere di petrolio o benzina rettificata
per la pulizia delle parti interne. Le cariche
elettrostatiche che vengono a generarsi per
strofinio durante l'operazione di pulitura
potrebbero provocare incendi.
230)Non tenere bombolette aerosol
all'interno della vettura: pericolo di
esplosione. Le bombolette aerosol non
devono essere esposte ad una
temperatura superiore a 50°C. All'interno
della vettura esposta al sole la temperatura
può superare abbondantemente tale
valore.
231)Il pavimento sotto la pedaliera non
deve presentare ostacoli: accertarsi che
eventuali sovratappeti siano sempre ben
distesi e non interferiscano con i pedali.
AVVERTENZA
49)Non utilizzare alcool, benzine e loro
derivati per la pulizia del trasparente del
quadro strumenti e della plancia
portastrumenti.
50)Non utilizzare spazzole sintetiche "dure"
poiché potrebbero danneggiare il tessuto
irreparabilmente. Non eseguire interventi
parziali, localizzati che potrebbero causare
differenze "estetiche" tra le aree trattate e
non trattate. Non utilizzare alcol o solventi a
base di acetone.
186
MANUTENZIONE E CURA

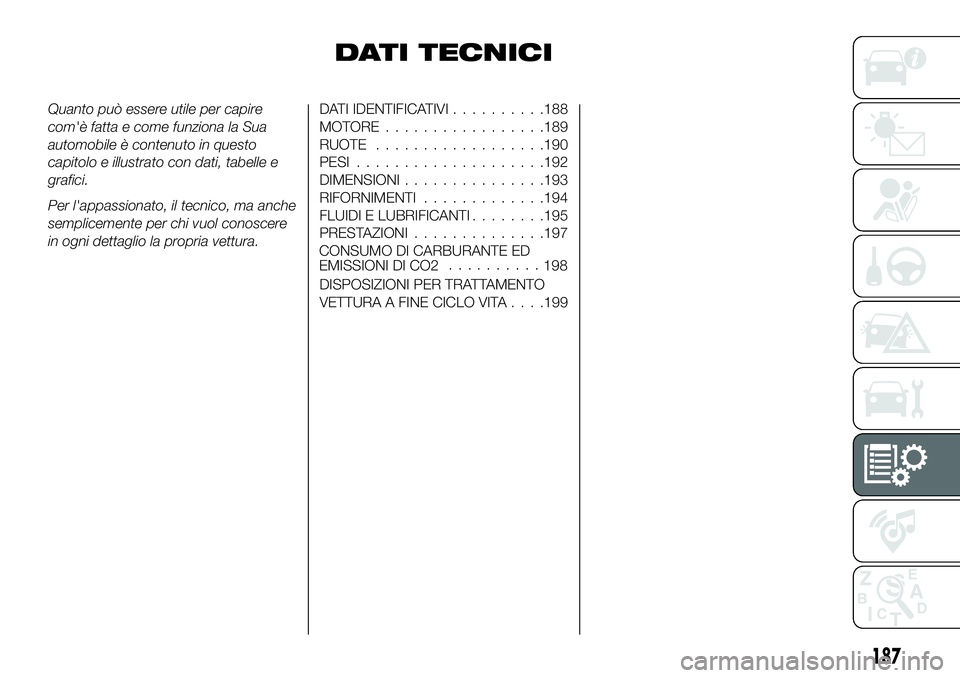

DATI TECNICI
Quanto può essere utile per capire
com'è fatta e come funziona la Sua
automobile è contenuto in questo
capitolo e illustrato con dati, tabelle e
grafici.
Per l'appassionato, il tecnico, ma anche
semplicemente per chi vuol conoscere
in ogni dettaglio la propria vettura.DATI IDENTIFICATIVI..........188
MOTORE.................189
RUOTE..................190
PESI....................192
DIMENSIONI...............193
RIFORNIMENTI.............194
FLUIDI E LUBRIFICANTI........195
PRESTAZIONI..............197
DISPOSIZIONI PER TRATTAMENTO
VETTURA A FINE CICLO VITA....199
187
CONSUMO DI CARBURANTE ED
EMISSIONI DI CO2 198.......
...

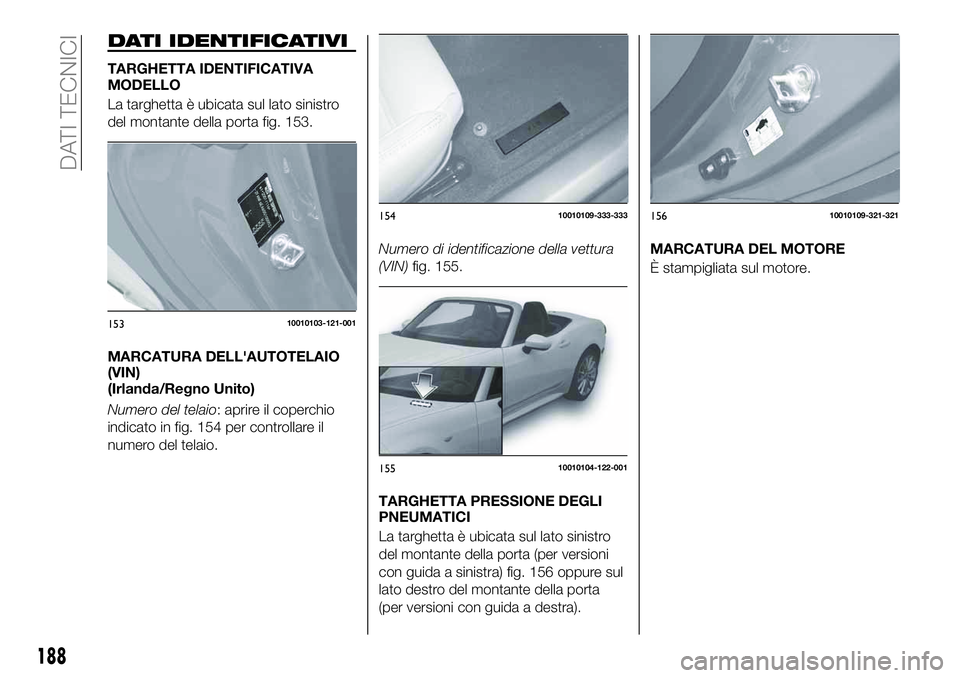

DATI IDENTIFICATIVI
TARGHETTA IDENTIFICATIVA
MODELLO
La targhetta è ubicata sul lato sinistro
del montante della porta fig. 153.
MARCATURA DELL'AUTOTELAIO
(VIN)
(Irlanda/Regno Unito)
Numero del telaio: aprire il coperchio
indicato in fig. 154 per controllare il
numero del telaio.Numero di identificazione della vettura
(VIN)fig. 155.
TARGHETTA PRESSIONE DEGLI
PNEUMATICI
La targhetta è ubicata sul lato sinistro
del montante della porta (per versioni
con guida a sinistra) fig. 156 oppure sul
lato destro del montante della porta
(per versioni con guida a destra).MARCATURA DEL MOTORE
È stampigliata sul motore.
15310010103-121-001
15410010109-333-333
15510010104-122-001
15610010109-321-321
188
DATI TECNICI

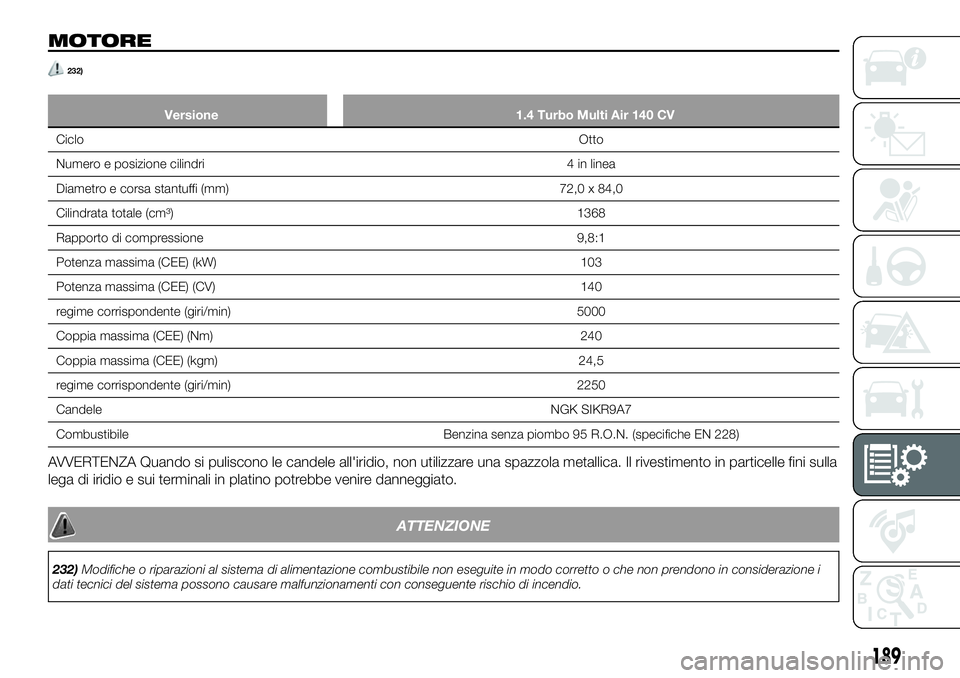

MOTORE
232)
Versione 1.4 Turbo Multi Air 140 CV
CicloOtto
Numero e posizione cilindri 4 in linea
Diametro e corsa stantuffi (mm) 72,0 x 84,0
Cilindrata totale (cm³) 1368
Rapporto di compressione 9,8:1
Potenza massima (CEE) (kW) 103
Potenza massima (CEE) (CV) 140
regime corrispondente (giri/min) 5000
Coppia massima (CEE) (Nm) 240
Coppia massima (CEE) (kgm) 24,5
regime corrispondente (giri/min) 2250
CandeleNGK SIKR9A7
Combustibile Benzina senza piombo 95 R.O.N. (specifiche EN 228)
AVVERTENZA Quando si puliscono le candele all'iridio, non utilizzare una spazzola metallica. Il rivestimento in particelle fini sulla
lega di iridio e sui terminali in platino potrebbe venire danneggiato.
ATTENZIONE
232)Modifiche o riparazioni al sistema di alimentazione combustibile non eseguite in modo corretto o che non prendono in considerazione i
dati tecnici del sistema possono causare malfunzionamenti con conseguente rischio di incendio.
189

RUOTE
CERCHI E PNEUMATICI
233)
51)
NOTA Gli pneumatici sono stati studiati
apposta per ottenere prestazioni
ottimali della Sua vettura. In caso di
sostituzione, FCA raccomanda di
utilizzare pneumatici dello stesso tipo.
Per ulteriori dettagli, rivolgersi alla Rete
Assistenziale Fiat.
Controllare l'etichetta degli pneumatici
per conoscere la pressione corretta di
gonfiaggio (fare riferimento alla sezione
“Pressione di gonfiaggio pneumatici”
nel capitolo “Cura e manutenzione”). Il
sistema TPMS deve essere inizializzato
dopo aver portato lo pneumatico alla
pressione corretta, in modo che il
sistema funzioni correttamente (fare
riferimento a "Inizializzazione del
sistema di monitoraggio della
pressione" nel capitolo "Sicurezza").
AVVERTENZA Nel caso di eventuali
discordanze tra "Libretto di uso e
manutenzione" e "Libretto di
circolazione" considerare solamente
quanto riportato su quest'ultimo. Per la
sicurezza di marcia è indispensabile chela vettura sia dotata di pneumatici della
stessa marca e dello stesso tipo su
tutte le ruote.
AVVERTENZA Non utilizzare camere
d'aria con gli pneumatici senza camera
d'aria.
ATTENZIONE
233)Nel caso in cui vengano utilizzati
pneumatici invernali con indice di velocità
inferiore a quanto indicato sul Libretto di
circolazione, non superare la velocità
massima corrispondente all'indice di
velocità utilizzato.
AVVERTENZA
51)Con le catene da neve montate
mantenere una velocità moderata; non
superare i 50 km/h (30 mph). Evitare le
buche, non salire sui gradini o marciapiedi
e non percorrere lunghi tratti su strade non
innevate, per non danneggiare la vettura ed
il manto stradale.
190
DATI TECNICI
