2021 FIAT 124 SPIDER Libretto Uso Manutenzione (in Italian)

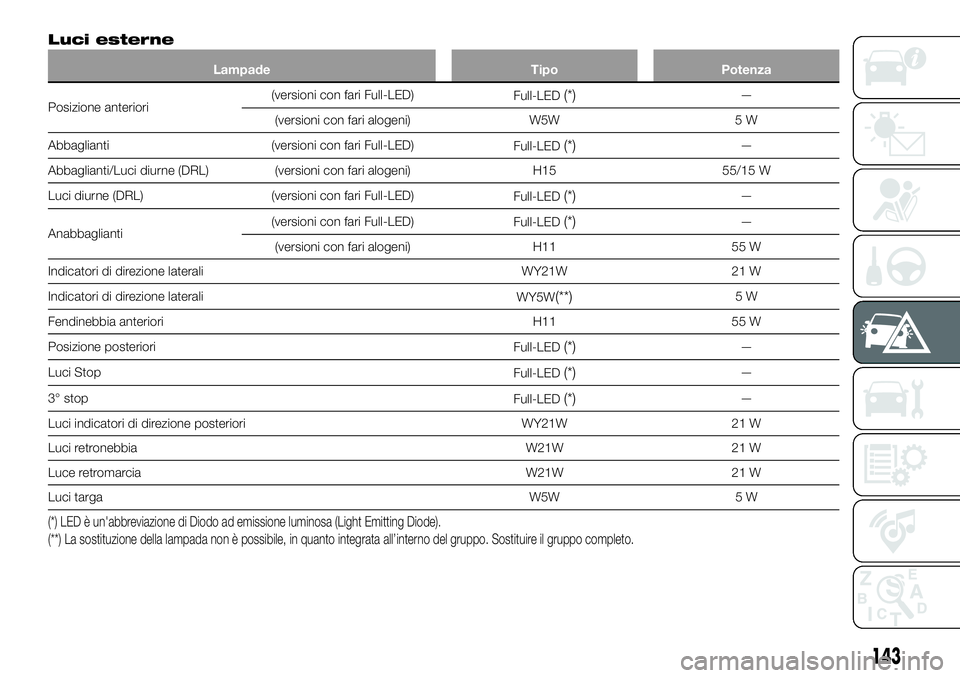

Luci esterne
Lampade Tipo Potenza
Posizione anteriori(versioni con fari Full-LED)
Full-LED(*)—
(versioni con fari alogeni) W5W 5 W
Abbaglianti (versioni con fari Full-LED)
Full-LED
(*)—
Abbaglianti/Luci diurne (DRL) (versioni con fari alogeni) H15 55/15 W
Luci diurne (DRL) (versioni con fari Full-LED)
Full-LED
(*)—
Anabbaglianti(versioni con fari Full-LED)
Full-LED
(*)—
(versioni con fari alogeni) H11 55 W
Indicatori di direzione laterali WY21W 21 W
Indicatori di direzione laterali
WY5W
(**)5W
Fendinebbia anteriori H11 55 W
Posizione posteriori
Full-LED
(*)—
Luci Stop
Full-LED
(*)—
3° stop
Full-LED
(*)—
Luci indicatori di direzione posteriori WY21W 21 W
Luci retronebbia W21W 21 W
Luce retromarcia W21W 21 W
Luci targaW5W 5 W
(*) LED è un'abbreviazione di Diodo ad emissione luminosa (Light Emitting Diode).
(**) La sostituzione della lampada non è possibile, in quanto integrata all’interno del gruppo. Sostituire il gruppo completo.
143

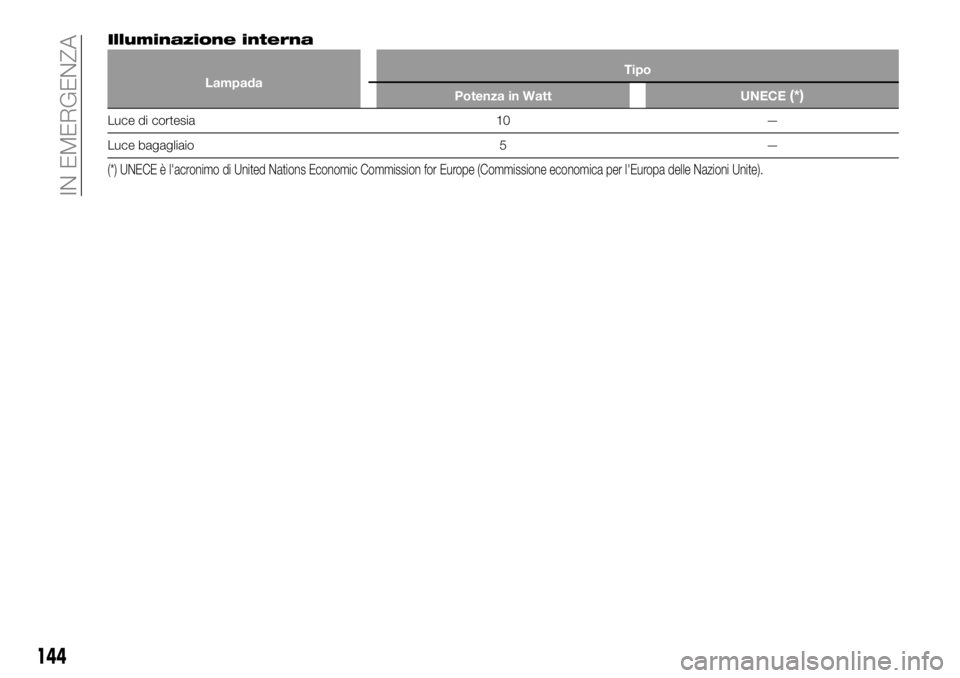

Illuminazione interna
LampadaTipo
Potenza in Watt UNECE(*)
Luce di cortesia 10 —
Luce bagagliaio 5 —
(*) UNECE è l'acronimo di United Nations Economic Commission for Europe (Commissione economica per l'Europa delle Nazioni Unite).
144
IN EMERGENZA

SOSTITUZIONE LAMPADA
ESTERNA
Anabbaglianti
(versioni con lampada alogena)
Procedere come segue:
In caso di sostituzione della lampada
destra, avviare il motore, ruotare il
volante tutto a destra e arrestare il
motore. In caso di sostituzione della
lampada sinistra, ruotare il volante tutto
a sinistra;
assicurarsi che l'interruttore di
comando accensione proiettore sia
disattivato;
rimuovere i dispositivi di fissaggio 1
fig. 104 nelle sette posizioni e ritrarre
parzialmente il parafango 2;
ruotare il coperchio in senso
antiorario e toglierlo (fig. 105 3 =
abbaglianti/4=anabbaglianti),
scollegare il connettore dall’unità
premendo la linguetta sul connettore
con il dito e tirare il connettore;
ruotare il gruppo portalampada e
lampada in senso antiorario e
rimuoverlo;
scollegare la lampada dal
portalampada;
Installare la nuova lampada
eseguendo la procedura di rimozione in
senso inverso.Fari (abbaglianti) con luci diurne
(versioni a LED)
Procedere come segue:
In caso di sostituzione della lampada
destra, avviare il motore, ruotare il
volante tutto a destra e arrestare il
motore. In caso di sostituzione della
lampada sinistra, ruotare il volante tutto
a sinistra;
assicurarsi che l'interruttore di
comando accensione proiettore sia
disattivato;
rimuovere i dispositivi di fissaggio
1 nelle sette posizioni e ritrarre
parzialmente il parafango 2;
ruotare il gruppo portalampada e
lampada in senso antiorario e
rimuoverlo;
ruotare il coperchio in senso
antiorario e toglierlo (1 fig. 106 = fari
principali/2=luci di posizione/3=
luci diurne), scollegare il connettore
dall’unità premendo la linguetta sul
connettore con il dito e tirare il
connettore;
ruotare il gruppo portalampada e
lampada in senso antiorario e
rimuoverlo;
scollegare la lampada dal
portalampada;
Installare la nuova lampada
eseguendo la procedura di rimozione in
senso inverso.
10408020499-000-003
10508020499-000-002
145

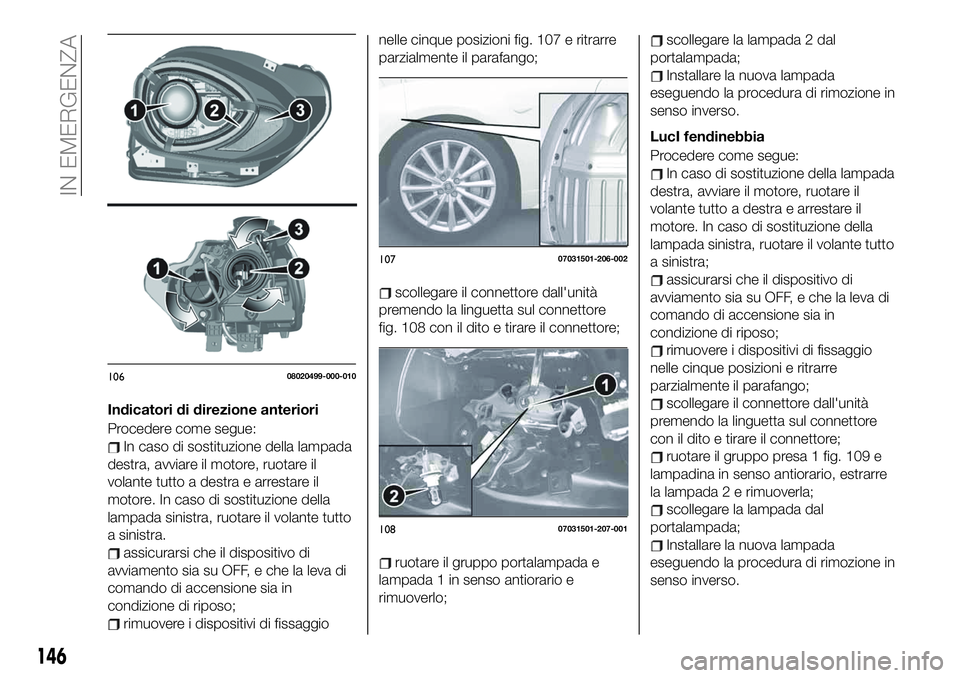

Indicatori di direzione anteriori
Procedere come segue:
In caso di sostituzione della lampada
destra, avviare il motore, ruotare il
volante tutto a destra e arrestare il
motore. In caso di sostituzione della
lampada sinistra, ruotare il volante tutto
a sinistra.
assicurarsi che il dispositivo di
avviamento sia su OFF, e che la leva di
comando di accensione sia in
condizione di riposo;
rimuovere i dispositivi di fissaggionelle cinque posizioni fig. 107 e ritrarre
parzialmente il parafango;
scollegare il connettore dall'unità
premendo la linguetta sul connettore
fig. 108 con il dito e tirare il connettore;
ruotare il gruppo portalampada e
lampada 1 in senso antiorario e
rimuoverlo;
scollegare la lampada 2 dal
portalampada;
Installare la nuova lampada
eseguendo la procedura di rimozione in
senso inverso.
LucI fendinebbia
Procedere come segue:
In caso di sostituzione della lampada
destra, avviare il motore, ruotare il
volante tutto a destra e arrestare il
motore. In caso di sostituzione della
lampada sinistra, ruotare il volante tutto
a sinistra;
assicurarsi che il dispositivo di
avviamento sia su OFF, e che la leva di
comando di accensione sia in
condizione di riposo;
rimuovere i dispositivi di fissaggio
nelle cinque posizioni e ritrarre
parzialmente il parafango;
scollegare il connettore dall'unità
premendo la linguetta sul connettore
con il dito e tirare il connettore;
ruotare il gruppo presa 1 fig. 109 e
lampadina in senso antiorario, estrarre
la lampada 2 e rimuoverla;
scollegare la lampada dal
portalampada;
Installare la nuova lampada
eseguendo la procedura di rimozione in
senso inverso.
10608020499-000-010
10707031501-206-002
10807031501-207-001
146
IN EMERGENZA

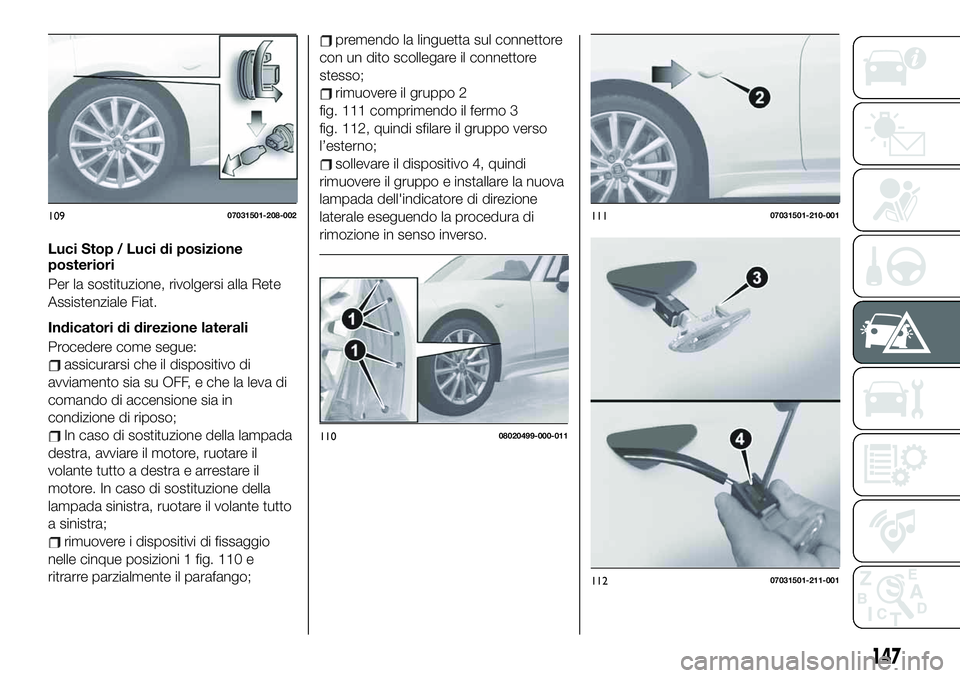

Luci Stop / Luci di posizione
posteriori
Per la sostituzione, rivolgersi alla Rete
Assistenziale Fiat.
Indicatori di direzione laterali
Procedere come segue:
assicurarsi che il dispositivo di
avviamento sia su OFF, e che la leva di
comando di accensione sia in
condizione di riposo;
In caso di sostituzione della lampada
destra, avviare il motore, ruotare il
volante tutto a destra e arrestare il
motore. In caso di sostituzione della
lampada sinistra, ruotare il volante tutto
a sinistra;
rimuovere i dispositivi di fissaggio
nelle cinque posizioni 1 fig. 110 e
ritrarre parzialmente il parafango;
premendo la linguetta sul connettore
con un dito scollegare il connettore
stesso;
rimuovere il gruppo 2
fig. 111 comprimendo il fermo 3
fig. 112, quindi sfilare il gruppo verso
l’esterno;
sollevare il dispositivo 4, quindi
rimuovere il gruppo e installare la nuova
lampada dell'indicatore di direzione
laterale eseguendo la procedura di
rimozione in senso inverso.
10907031501-208-002
11008020499-000-011
11107031501-210-001
11207031501-211-001
147

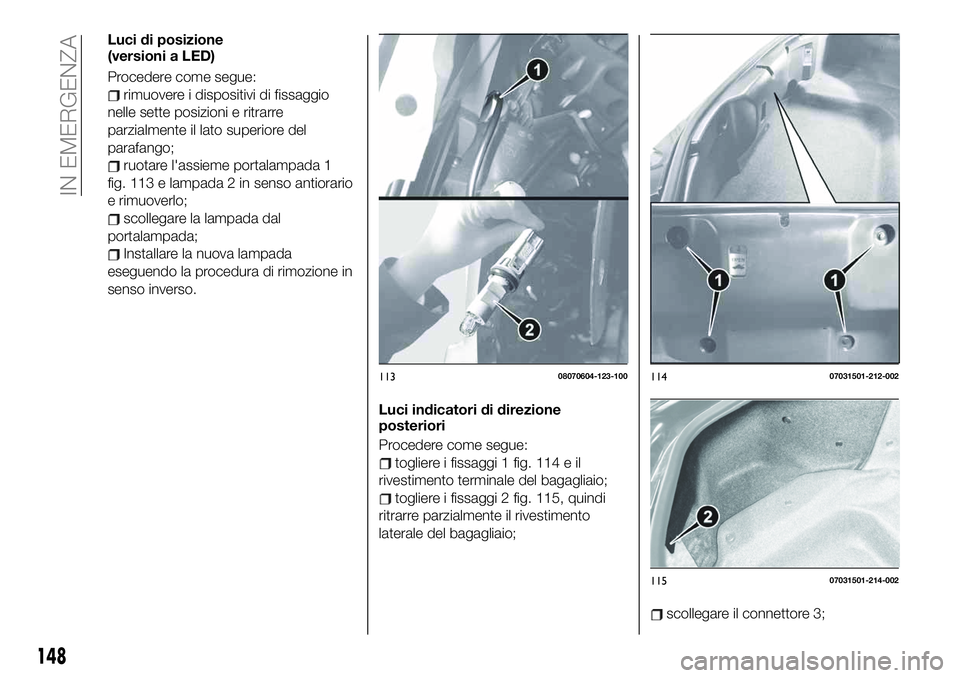

Luci di posizione
(versioni a LED)
Procedere come segue:
rimuovere i dispositivi di fissaggio
nelle sette posizioni e ritrarre
parzialmente il lato superiore del
parafango;
ruotare l'assieme portalampada 1
fig. 113 e lampada 2 in senso antiorario
e rimuoverlo;
scollegare la lampada dal
portalampada;
Installare la nuova lampada
eseguendo la procedura di rimozione in
senso inverso.
Luci indicatori di direzione
posteriori
Procedere come segue:
togliere i fissaggi 1 fig. 114 e il
rivestimento terminale del bagagliaio;
togliere i fissaggi 2 fig. 115, quindi
ritrarre parzialmente il rivestimento
laterale del bagagliaio;
scollegare il connettore 3;
11308070604-123-10011407031501-212-002
11507031501-214-002
148
IN EMERGENZA

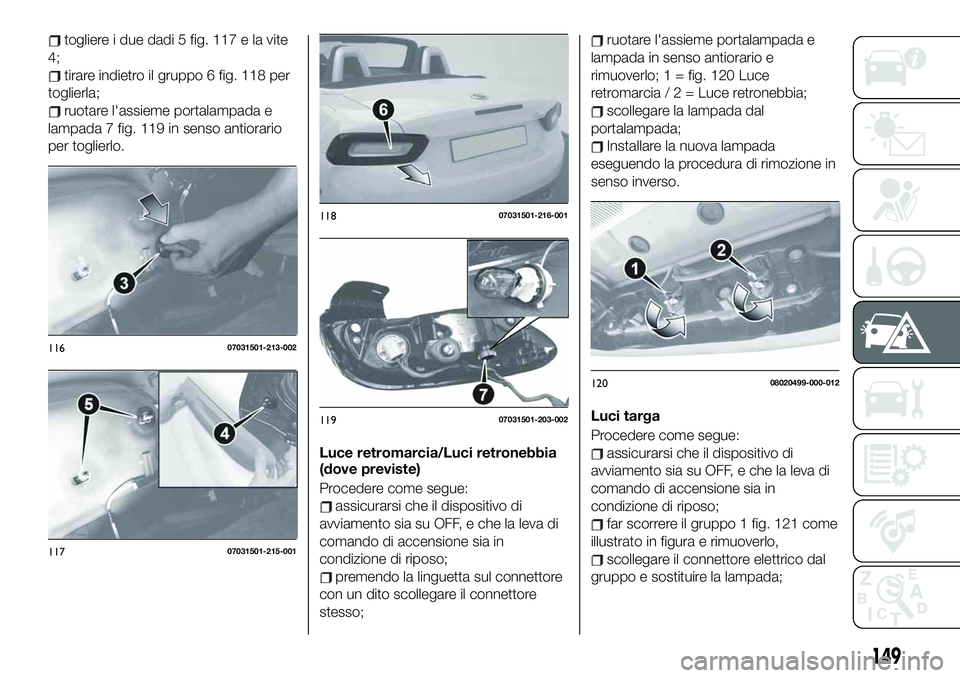

togliere i due dadi 5 fig. 117 e la vite
4;
tirare indietro il gruppo 6 fig. 118 per
toglierla;
ruotare l'assieme portalampada e
lampada 7 fig. 119 in senso antiorario
per toglierlo.
Luce retromarcia/Luci retronebbia
(dove previste)
Procedere come segue:
assicurarsi che il dispositivo di
avviamento sia su OFF, e che la leva di
comando di accensione sia in
condizione di riposo;
premendo la linguetta sul connettore
con un dito scollegare il connettore
stesso;
ruotare l'assieme portalampada e
lampada in senso antiorario e
rimuoverlo; 1 = fig. 120 Luce
retromarcia/2=Luce retronebbia;
scollegare la lampada dal
portalampada;
Installare la nuova lampada
eseguendo la procedura di rimozione in
senso inverso.
Luci targa
Procedere come segue:
assicurarsi che il dispositivo di
avviamento sia su OFF, e che la leva di
comando di accensione sia in
condizione di riposo;
far scorrere il gruppo 1 fig. 121 come
illustrato in figura e rimuoverlo,
scollegare il connettore elettrico dal
gruppo e sostituire la lampada;
11607031501-213-002
11707031501-215-001
11807031501-216-001
11907031501-203-002
12008020499-000-012
149

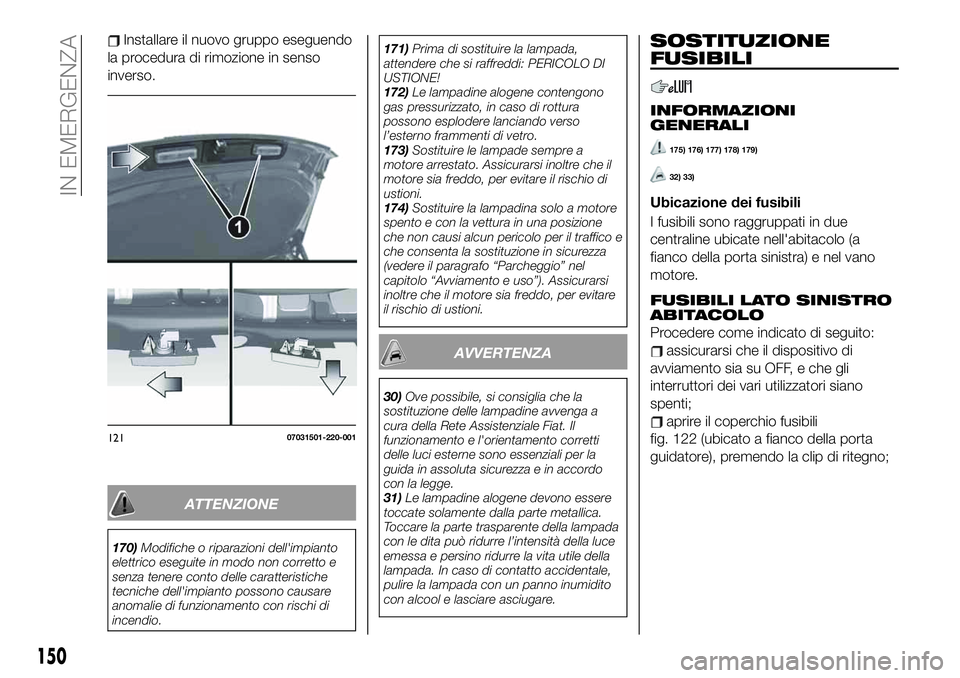

Installare il nuovo gruppo eseguendo
la procedura di rimozione in senso
inverso.
ATTENZIONE
170)Modifiche o riparazioni dell'impianto
elettrico eseguite in modo non corretto e
senza tenere conto delle caratteristiche
tecniche dell'impianto possono causare
anomalie di funzionamento con rischi di
incendio.171)Prima di sostituire la lampada,
attendere che si raffreddi: PERICOLO DI
USTIONE!
172)Le lampadine alogene contengono
gas pressurizzato, in caso di rottura
possono esplodere lanciando verso
l’esterno frammenti di vetro.
173)Sostituire le lampade sempre a
motore arrestato. Assicurarsi inoltre che il
motore sia freddo, per evitare il rischio di
ustioni.
174)Sostituire la lampadina solo a motore
spento e con la vettura in una posizione
che non causi alcun pericolo per il traffico e
che consenta la sostituzione in sicurezza
(vedere il paragrafo “Parcheggio” nel
capitolo “Avviamento e uso”). Assicurarsi
inoltre che il motore sia freddo, per evitare
il rischio di ustioni.
AVVERTENZA
30)Ove possibile, si consiglia che la
sostituzione delle lampadine avvenga a
cura della Rete Assistenziale Fiat. Il
funzionamento e l'orientamento corretti
delle luci esterne sono essenziali per la
guida in assoluta sicurezza e in accordo
con la legge.
31)Le lampadine alogene devono essere
toccate solamente dalla parte metallica.
Toccare la parte trasparente della lampada
con le dita può ridurre l’intensità della luce
emessa e persino ridurre la vita utile della
lampada. In caso di contatto accidentale,
pulire la lampada con un panno inumidito
con alcool e lasciare asciugare.
SOSTITUZIONE
FUSIBILI
INFORMAZIONI
GENERALI
175) 176) 177) 178) 179)
32) 33)
Ubicazione dei fusibili
I fusibili sono raggruppati in due
centraline ubicate nell'abitacolo (a
fianco della porta sinistra) e nel vano
motore.
FUSIBILI LATO SINISTRO
ABITACOLO
Procedere come indicato di seguito:
assicurarsi che il dispositivo di
avviamento sia su OFF, e che gli
interruttori dei vari utilizzatori siano
spenti;
aprire il coperchio fusibili
fig. 122 (ubicato a fianco della porta
guidatore), premendo la clip di ritegno;12107031501-220-001
