164)Non continuare il rifornimento se
l'erogatore della pompa combustibile si è
chiuso automaticamente: se l'erogatore si
è chiuso automaticamente è pericoloso
continuare nell'erogazione di combustibile
in quanto l'eccessivo riempimento del
serbatoio potrebbe causare la fuoriuscita di
combustibile. Il trabocco e la fuoriuscita
combustibile potrebbero danneggiare la
vettura e in caso di innesco si potrebbe
verificare un'esplosione con conseguenti
lesioni gravi o morte.
165)Non applicare alcun oggetto/tappo
all’estremità del bocchettone di
riempimento che non sia quello fornito con
la vettura. L’uso di tappi od oggetti non
conformi può causare un aumento di
pressione all’interno del serbatoio, questo
può portare a situazioni pericolose.
166)Non avvicinare fiamme libere o
sigarette accese al bocchettone del
serbatoio: rischio di incendio. Non
avvicinare il viso al bocchettone di
riempimento per evitare di inalare vapori
dannosi.
167)Non utilizzare un telefono cellulare
accanto alla pompa di rifornimento: rischio
di incendio.TELECAMERA
POSTERIORE
(PARKVIEW REAR
BACKUP CAMERA)
(versioni con Radio 7”)
FUNZIONAMENTO
168)
29)
La telecamera è posizionata sul
bagagliaio fig. 98.
Passare alla visualizzatore del
monitor posteriore
Con dispositivo di avviamento in
posizione ON, portare la leva cambio in
R (retromarcia). Il display visualizza
l'immagine fornita dalla telecamera
posteriore.
AVVERTENZA Quando si parcheggia
prestare la massima attenzione agli
ostacoli che potrebbero essere al di
sopra o al di sotto del campo visivo
della telecamera.
AVVERTENZA Adottare sempre la
massima cautela e verificare le
condizioni reali dell'area retrostante la
vettura. Procedere in retromarcia
guardando esclusivamente il display è
pericoloso e può condurre a un
incidente o una collisione con un
oggetto. Il monitoraggio posteriore è
semplicemente un ausilio per la
retromarcia. Le immagini sul display
possono mostrare una situazione
diversa dalla realtà.
Quando il display è freddo l'immagine
visualizzata potrebbe scorrere ed
essere più sfocata del solito rendendo
difficile il controllo delle condizioni
dell'area circostante la vettura. Adottare
sempre la massima cautela e verificare
le condizioni reali dell'area retrostante la
vettura.
AVVERTENZA Non esercitare forza
eccessiva sulla telecamera. La
posizione e l'angolo della medesima si
potrebbero modificare. Lo smontaggio,
modifica o rimozione della telecamera
potrebbe danneggiarne la guarnizione
ermetica.
9807040110-124-008
135

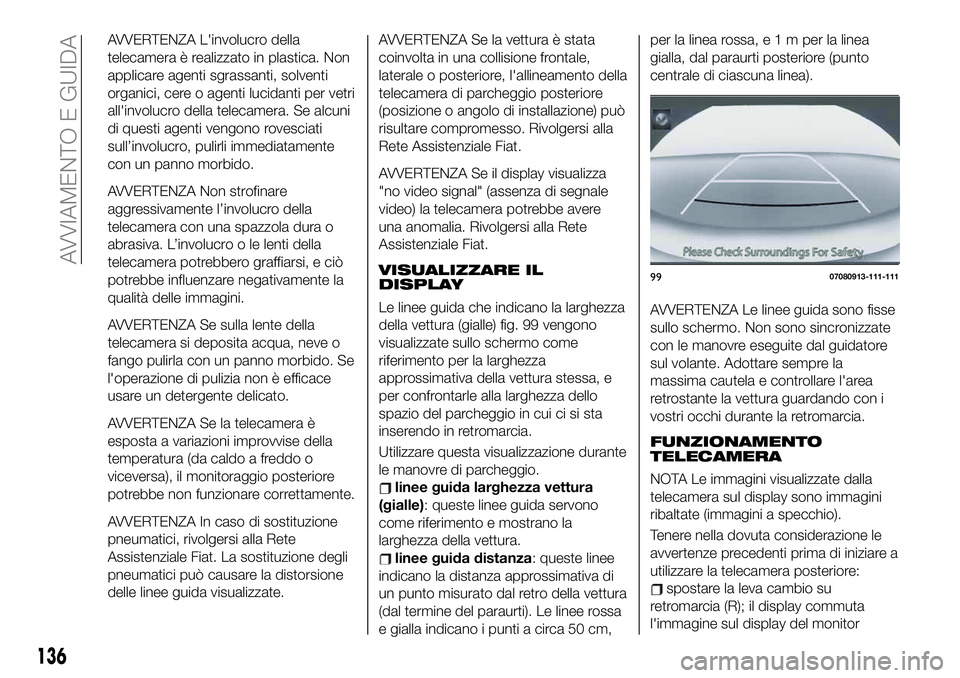

AVVERTENZA L'involucro della
telecamera è realizzato in plastica. Non
applicare agenti sgrassanti, solventi
organici, cere o agenti lucidanti per vetri
all'involucro della telecamera. Se alcuni
di questi agenti vengono rovesciati
sull’involucro, pulirli immediatamente
con un panno morbido.
AVVERTENZA Non strofinare
aggressivamente l’involucro della
telecamera con una spazzola dura o
abrasiva. L’involucro o le lenti della
telecamera potrebbero graffiarsi, e ciò
potrebbe influenzare negativamente la
qualità delle immagini.
AVVERTENZA Se sulla lente della
telecamera si deposita acqua, neve o
fango pulirla con un panno morbido. Se
l'operazione di pulizia non è efficace
usare un detergente delicato.
AVVERTENZA Se la telecamera è
esposta a variazioni improvvise della
temperatura (da caldo a freddo o
viceversa), il monitoraggio posteriore
potrebbe non funzionare correttamente.
AVVERTENZA In caso di sostituzione
pneumatici, rivolgersi alla Rete
Assistenziale Fiat. La sostituzione degli
pneumatici può causare la distorsione
delle linee guida visualizzate.AVVERTENZA Se la vettura è stata
coinvolta in una collisione frontale,
laterale o posteriore, l'allineamento della
telecamera di parcheggio posteriore
(posizione o angolo di installazione) può
risultare compromesso. Rivolgersi alla
Rete Assistenziale Fiat.
AVVERTENZA Se il display visualizza
"no video signal" (assenza di segnale
video) la telecamera potrebbe avere
una anomalia. Rivolgersi alla Rete
Assistenziale Fiat.
VISUALIZZARE IL
DISPLAY
Le linee guida che indicano la larghezza
della vettura (gialle) fig. 99 vengono
visualizzate sullo schermo come
riferimento per la larghezza
approssimativa della vettura stessa, e
per confrontarle alla larghezza dello
spazio del parcheggio in cui ci si sta
inserendo in retromarcia.
Utilizzare questa visualizzazione durante
le manovre di parcheggio.
linee guida larghezza vettura
(gialle): queste linee guida servono
come riferimento e mostrano la
larghezza della vettura.
linee guida distanza: queste linee
indicano la distanza approssimativa di
un punto misurato dal retro della vettura
(dal termine del paraurti). Le linee rossa
e gialla indicano i punti a circa 50 cm,per la linea rossa,e1mperlalinea
gialla, dal paraurti posteriore (punto
centrale di ciascuna linea).
AVVERTENZA Le linee guida sono fisse
sullo schermo. Non sono sincronizzate
con le manovre eseguite dal guidatore
sul volante. Adottare sempre la
massima cautela e controllare l'area
retrostante la vettura guardando con i
vostri occhi durante la retromarcia.
FUNZIONAMENTO
TELECAMERA
NOTA Le immagini visualizzate dalla
telecamera sul display sono immagini
ribaltate (immagini a specchio).
Tenere nella dovuta considerazione le
avvertenze precedenti prima di iniziare a
utilizzare la telecamera posteriore:
spostare la leva cambio su
retromarcia (R); il display commuta
l'immagine sul display del monitor
9907080913-111-111
136
AVVIAMENTO E GUIDA

posteriore A fig. 100;
verificare le condizioni circostanti e
iniziare la manovra B fig. 100;
in seguito all’entrata della vettura
nello spazio di parcheggio, continuare a
indietreggiare lentamente in modo che
la distanza tra le linee relative alla
larghezza della vettura e i lati dello
spazio di parcheggio sulla destra e sulla
sinistra sia pressoché identica;
continuare a regolare la posizione del
volante sino a quando le linee guida
della vettura non siano parallele al lato
destro e al lato sinistro dello spazio di
parcheggio;
una volta che sono parallele A
fig. 101, raddrizzare il volante ed entrare
lentamente in retromarcia nello spazio
di parcheggio B fig. 101. Continuare a
controllare l'area circostante la vettura e
quindi arrestarsi nella miglior posizione
possibile;
Se nel parcheggio sono presenti linee
di delimitazione, raddrizzare le ruote
quando le linee guida della larghezza
della vettura sono parallele ad esse;
quando la leva del cambio viene
spostata da retromarcia (R) a un’altra
posizione, la schermata fa ritorno alla
visualizzazione precedente.
NOTA
Dal momento che possono esservi
differenze tra l’immagine visualizzata e
le condizioni reali del parcheggio (come
indicato di seguito), verificare sempre
visivamente (con i propri occhi) l'area
circostante la vettura:
nell’immagine dello spazio di
parcheggio (o del garage) visualizzata
sullo schermo la linea di fondo e la linea
guida di distanza possono apparire
allineate sul monitor, ma potrebbero
10007080913-989-989
10107080913-990-990
137

non essere effettivamente allineate sul
terreno;
quando si sta parcheggiando in uno
spazio con linea di delimitazione
solamente su un lato dello spazio di
parcheggio, la linea di delimitazione e la
linea guida della larghezza della vettura
appaiono allineate nel monitor, ma
potrebbero non essere effettivamente
allineate sul terreno.
REGOLAZIONE QUALITÀ
DELL’IMMAGINE
169)
La regolazione della qualità
dell’immagine può essere effettuata
quando la leva del cambio si trova nella
posizione di retromarcia (R).
Ci sono quattro impostazioni regolabili:
luminosità, contrasto, tonalità e colore.
Prestare un’adeguata attenzione ai
dintorni della vettura durante la
regolazione:
selezionare l'iconanella
schermata (vedere figura) per
visualizzare le schede;
selezionare l’impostazione
desiderata;
regolare usando la barra a
scorrimento. Se è necessario riavviare il
sistema, premere il pulsante di riavvio;
selezionare l’iconanella
schermata per chiudere la scheda.
AVVERTENZA La qualità dell'immagine
deve essere sempre regolata con la
vettura ferma. Non regolare la qualità
dell'immagine con vettura in marcia.
Regolare la qualità dell'immagine
(luminosità, contrasto, colore e tonalità)
durante la marcia è pericoloso in
quanto il guidatore si potrebbe distrarre
e provocare un eventuale incidente.
ATTENZIONE
168)Parcheggiare ed eseguire altre
manovre potenzialmente pericolose
ricadono sempre sotto la responsabilità del
guidatore. Mentre si eseguono tali
manovre, è necessario assicurarsi sempre
che l'area interessata sia libera da persone
(in particolare bambini) o animali. La
telecamera è solo un ausilio alla guida ma il
guidatore non deve mai consentire alla sua
attenzione di venire meno durante queste
manovre potenzialmente pericolose anche
se eseguite a bassa velocità. Tenere
sempre una velocità ridotta al fine di potere
frenare con prontezza in caso di ostacoli.
169)Regolare sempre la qualità
dell’immagine del display con vettura
ferma: non effettuare la regolazione con
vettura in movimento. Effettuare la
regolazione durante la guida può distrarre
durante la guida e causare un incidente.
10207080914-111-111
138
AVVIAMENTO E GUIDA

AVVERTENZA
29)Al fine di un corretto funzionamento, la
telecamera deve essere sempre mantenuta
pulita e libera da fango, sporco, neve o
ghiaccio. Prestare attenzione a non
graffiare o danneggiare la telecamera in
fase di pulizia. Non utilizzare panni asciutti,
ruvidi o duri. La telecamera deve essere
lavata con acqua pulita addizionata di
shampoo per auto se necessario. Se si
utilizzano attrezzature speciali per la pulizia
della vettura, tipo impianti di pulizia a
vapore o idropulitrici, mantenere i getti
lontano dalla telecamere; mantenere una
distanza di almeno 10 cm. Non applicare
adesivi sulla telecamera.
TRAINO RIMORCHI
La vettura non è progettata per il traino
di rimorchi.
139

IN EMERGENZA
Una gomma forata o una lampadina
spenta?
Può succedere che qualche
inconveniente turbi il nostro viaggio.
Le pagine dedicate all'emergenza
possono essere di aiuto per affrontare
autonomamente e in tranquillità le
situazioni critiche.
In situazione di emergenza Le
consigliamo di telefonare al numero
verde reperibile sul Libretto di Garanzia.
Risulta inoltre possibile rivolgersi al
numero verde universale, nazionale o
internazionale per ricercare la Rete
Assistenziale Fiat più vicina.LUCI DI EMERGENZA.........141
SOSTITUZIONE LAMPADE......142
SOSTITUZIONE FUSIBILI.......150
KIT FIX&GO................157
AVVIAMENTO DI EMERGENZA . . .162
TRAINO DELLA VETTURA......164
TRAINO DI EMERGENZA.......166
140
IN EMERGENZA

LUCI DI EMERGENZA
ATTIVAZIONE
Premere il pulsante fig. 103 per
attivare/disattivare le luci di emergenza.
Premendo il pulsante luci di emergenza
tutti gli indicatori di direzione
lampeggiano. Le spie
esul
quadro strumenti lampeggiano
contemporaneamente.
EMERGENCY STOP
SIGNAL SYSTEM (ESS)
Il sistema si disattiva quando rileva che
il pedale freno è stato rilasciato oppure
che non sussiste più una situazione di
frenata di emergenza sulla base della
velocità del veicolo ridotta.
Se il sistema determina che si stia
verificando tale situazione, fa
lampeggiare tutti gli indicatori di
direzione rapidamente per avvertire il
guidatore del veicolo seguente di una
situazione di frenata improvvisa.
Il sistema è studiato per determinare se
si sta premendo il pedale freno con una
forza superiore a quella esercitata
durante la frenata normale come
accade in una situazione che richiede
una frenata di emergenza.
Se si arresta completamente la vettura
mentre tutti gli indicatori di direzione
stanno lampeggiando rapidamente, il
lampeggio rapido di tutti gli indicatori di
direzione ritorna alla condizione di
lampeggio normale.L'Emergency Stop Signal System (ESS)
non è attivo con velocità inferiore a
60 km/h.
Se si preme il pedale freno durante la
marcia su strade sdrucciolevoli,
l'Emergency Stop Signal System (ESS)
potrebbe intervenire causando il
lampeggiamento di tutti gli indicatori di
direzione e cambio corsia.
10305031100-L12A
141

SOSTITUZIONE
LAMPADE
INDICAZIONI GENERALI
170) 171) 172) 173) 174)
30) 31)
Prima di sostituire una lampada
verificare che i relativi contatti non siano
ossidati;
sostituire le lampade bruciate con
altre dello stesso tipo e potenza;
dopo aver sostituito una lampada dei
fari, verificarne sempre il corretto
orientamento;
per la sostituzione di una lampada,
rivolgersi alla Rete Assistenziale Fiat;
inserire la lampada bruciata
all'interno della confezione della
lampada nuova appena installata e
smaltirla buttandola negli appositi
contenitore, assicurandosi che sia fuori
dalla portata dei bambini;
quando una lampada non funziona,
prima di sostituirla, verificare che il
relativo fusibile sia integro. Per
l’ubicazione dei fusibili fare riferimento al
paragrafo “Sostituzione fusibili” in
questo capitolo.
AVVERTENZA Quando si rimuove un
gruppo ottico o una lampada con
l'ausilio di un cacciavite, assicurarsi che
questi non tocchi i contatti elettrici:
pericolo di corto circuito.
AVVERTENZA Quando il clima è freddo
o umido o dopo una pioggia battente o
dopo il lavaggio, la superficie dei fari o
delle luci posteriori può appannarsi e/o
formare gocce di condensa
internamente. Si tratta di un fenomeno
naturale dovuto alla differenza di
temperatura e di umidità tra interno ed
esterno del vetro che tuttavia non indica
un’anomalia e non compromette il
normale funzionamento dei dispositivi di
illuminazione. La condensa sparisce
rapidamente accendendo le luci.
142
IN EMERGENZA
