2021 CITROEN C4 InstruktionsbØger (in Danish)

143
Praktiske oplysninger
7at nummerpladen og/eller dens belysning er
tydeligt synlig.
Montering af trækkrog

► Afmonter beskyttelsesanordningen 2 fra
monteringsbeslaget 1 under bagkofangeren.
►

Sæt enden af trækkrogen 5

i
monteringsbeslaget 1 og skub den opad; den
låses automatisk i position.


► Hjulet 6 drejes en kvart omgang mod uret.
Pas på ikke at få hånden i klemme!


► Kontroller , at mekanismen er i den korrekte
låseposition (position A).
►

Lås
7 med nøglen.
►

T
ag nøglen ud. Nøglen kan ikke tages ud, når
låsen ikke er låst.
►

Sæt hætten på låsen.

► Afmonter beskyttelseshætten fra trækkrogen.
► Sæt anhængeren på trækkrogen. ►

Sæt anhængerens kabel i
monteringsbeslagets sikkerhedsring 4
.
►
Sænk monteringsbeslaget
3
for at sætte det
i position.
►
Isæt anhængerstikket, og drej det en kvart
omgang for at tilslutte det i stikdåsen 3
på
monteringsbeslaget.
Afmontering af trækkrog
► Tag fat i anhængerstikket, drej en kvart
omdrejning og træk for at frakoble den fra
stikkontakten 3 på holderen.
►

Løft anhængerstikdåsen 3

til højre for at
skjule den.
►

Frigør anhængerens sikkerhedskabel fra
sikkerhedsringen 4

på monteringsbeslaget.
►

T
ag anhængeren af trækkrogen.
►

Afmonter beskyttelsesafdækningen fra
trækkrogen.
►


T
ag hætten af låsen, og sæt den på nøglen.


► Sæt nøglen i låsen 7 .

144
Praktiske oplysninger
► Lås op med nøglen.

► Tag godt fat i trækkrogen 5 med den ene
hånd, og træk og drej hjulet 6 hele vejen med
uret, indtil den stopper. Undlad at slippe hjulet.
►

T
ræk trækkrogen ud i bunden af
monteringsbeslaget 1.
►

Slip hjulet; det låses automatisk i den oplåste
position (position B

).


► Udskift beskyttelsesproppen 2 i beslaget 1.
► Læg trækkrogen i opbevaringsposen for at
beskytte den mod slag og snavs.
Vedligehold
Anhængertrækket og monteringsbeslaget skal
holdes rene, for at de kan fungere rigtigt.
Inden bilen vaskes med højtryksrenser, skal
trækkrogen afmonteres, og beskyttelseshætten
skal monteres på monteringsbeslaget.
Arbejde på anhængertrækket
Kontakt et autoriseret CITROËN
værksted eller et andet kvalificeret værksted.
Tagbøjler
Af sikkerhedsmæssige årsager og for at undgå at beskadige taget skal der
anvendes tværgående tagbøjler, som er
godkendt til bilen.
Overhold monteringsvejledningen og de
betingelser for brug, der er beskrevet
i brugsvejledningen, der fulgte med
tagbøjlerne.
Den maksimalt tilladte vægt fordelt på
tagbøjlerne med en lasthøjde op til 40 cm
(uden cykelholder): 80
kg.
Da denne værdi kan blive ændret, skal du
kontrollere den maksimalt tilladte som angivet
i den medfølgende vejledning til tagbøjlerne.
Hvis højden er over 40 cm, skal du afpasse
hastigheden efter vejens beskaffenhed
for ikke at beskadige tagbøjlerne og
monteringerne på bilen.
Sørg for at overholde lovgivningen ved
transport af genstande, der er længere end
bilen.
Anbefalinger
Fordel vægten jævnt, og pas på ikke at
overlæsse i en af siderne.
Placer tunge ting så lavt som muligt.
Fastgør læsset sikkert.
Kør forsigtigt: Bilen er mere påvirkelig over
for sidevind, og kørestabiliteten kan være
ændret.
Kontroller regelmæssigt, at tagbøjlerne sidder
solidt og er helt fastspændt; mindst efter hver
tur.
Afmonter tagbøjlerne, når de ikke er i brug.
Soltag
Kontroller, at bagagen ikke er under
tagbøjlerne, hvor den er i vejen for soltagets
bevægelse. Ellers er der risiko for alvorlig
beskadigelse!
Montering direkte på taget

De tværgående tagbøjler må kun monteres på
de 4 monteringspunkter i tagrammen. Disse
punkter er skjult af bildørene, når dørene er
lukket.
Tagbøjlerne har en tap, der skal føres ind i
åbningen på hvert fastgøringspunkt.
Snekæder
I vintervejr kan snekæder forbedre vejforbindelse
såvel som bilens performance under bremsning.
Kæderne må kun monteres på
forhjulene. De må ikke monteres på
"nødhjul".
Overhold lovgivningen i det pågældende
land vedrørende anvendelse af
snekæder og den tilladte hastighedsgrænse.

145
Praktiske oplysninger
7Montering direkte på taget

De tværgående tagbøjler må kun monteres på
de 4 monteringspunkter i tagrammen. Disse
punkter er skjult af bildørene, når dørene er
lukket.
Tagbøjlerne har en tap, der skal føres ind i
åbningen på hvert fastgøringspunkt.
Snekæder
I vintervejr kan snekæder forbedre vejforbindelse
såvel som bilens performance under bremsning.
Kæderne må kun monteres på
forhjulene. De må ikke monteres på
"nødhjul".
Overhold lovgivningen i det pågældende
land vedrørende anvendelse af
snekæder og den tilladte hastighedsgrænse.
Brug kun snekæder, der er beregnet til
montering på din bils hjultype:
Original
dækstørrelse Kædetyper
215/65R16 Polaire XP9 120 (9 mm)
215/60R17 Polaire XP9 120 (9 mm)
195/60R18 Polaire PSS 112 (10 mm)
Kontakt en forhandler eller et andet kvalificeret
værksted for yderligere oplysninger om
snekæder.
Tip til montering
► Ved montering af snekæderne undervejs
på en tur skal bilen standses et plant sted i
vejkanten.
►

Aktiver parkeringsbremsen, og sæt evt.
stopklodser under hjulene for at undgå, at bilen
ruller

.
►

Monter snekæderne i henhold til fabrikantens
anvisninger

.
►

Sæt i gang langsomt, og kør kortvarigt med
en hastighed på højst 50

km/t.
►

Stands bilen, og kontroller
, at kæderne er
korrekt strammet.
Det anbefales på det kraftigste, at du
øver dig på at montere snekæderne på
en jævn og tør overflade, inden du tager af
sted.
Undlad at køre med snekæder på veje
uden sne for ikke at beskadige bilens
dæk og vejbanen. Hvis bilen har alufælge,
skal du kontrollere, at ingen dele af kæden
eller monteringsbeslagene er i berøring med
fælgen.
Energisparefunktion
Dette system styrer varigheden af brug af
bestemte funktioner for at bevare et tilstrækkeligt
ladeniveau i batteriet med tændingen slukket.
Når motoren er slukket og i maksimal periode
på omkring 30 minutter, kan du stadig anvende
funktionerne såsom lyd- og telematiksystemet,
nærlys, kabinelys m.m.
Valg af tilstand
En bekræftelsesmeddelelse vises, når
energisparefunktionen er indtastet, og de aktive
funktioner er sat i standby.
Hvis et telefonopkald pågår på det
tidspunkt, vil det blive opretholdt i ca. 10
minutter via audiosystemets håndfri system.
Deaktivering af funktionen
Disse funktioner aktiveres igen automatisk,
næste gang bilen bruges.

146
Praktiske oplysninger
Hvis funktionerne skal anvendes med det
samme, skal motoren startes og være i gang:
–
I mindre end 10 minutter for at kunne bruge
systemet i ca. 5 minutter

.
–

I mere end 10 minutter for at kunne bruge
systemet i ca. 30 minutter

.
Overhold varigheden for start af motoren for
at sikre, at der er tilstrækkelig ladetilstand på
batteriet.
Undgå at motoren konstant og gentagne gange
genstartes, når batteriet skal genoplades.
Bilen kan ikke starte med afladet batteri.
Se det pågældende afsnit for
yderligere oplysninger om 12
V-batteriet/
tilbehørsbatteriet.
Aflastningsfunktion
System, der sørger for, at bestemte funktioner
kan anvendes, alt efter hvor meget strøm der er
tilbage på batteriet.
Når bilen kører, afbryder aflastningsfunktionen
midlertidigt bestemte funktioner, f.eks.
klimaanlæg og afrimning af bagruden.
De afbrudte funktioner aktiveres igen automatisk,
så snart forholdene tillader det.
Motorhjelm
Stop & Start
Inden der foretages noget i
motorrummet, skal tændingen afbrydes for
at undgå risiko for personskade i tilfælde af
automatisk aktivering af START-funktionen.
Elmotor
Pas på, at motorventilatoren eller visse
bevægelige dele ikke får fat i genstande eller
beklædning. Der er risiko for kvælning!
Inden du udfører arbejde under
motorhjelmen, skal du slukke tændingen,
kontrollere, at READY-kontrollampen er
slukket i instrumentgruppen, og frakobl
opladningsdysen, hvis den er tilsluttet.
Placeringen af det indvendige greb til
motorhjelmen hindrer enhver åbning, så
længe venstre fordør er lukket.
Når motoren er varm, skal du passe på
ved berøring af det udvendige greb og
støttestangen (risiko for forbrænding) ved at
anvende det beskyttede område.
Når motorhjelmen er åben, skal du passe på
ikke at beskadige det udvendige greb.
Åbn ikke motorhjelmen i kraftigt blæsevejr.
Køling af motoren, når den er stoppet
Motorventilatoren kan gå i gang, efter
at motoren er stoppet.
Pas på, at motorventilatoren ikke griber fat
i genstande eller beklædning!
Åbning
► Åbn venstre fordør .



► Træk håndtaget nederst i døråbningen mod
dig.


► Løft betjeningsgrebet, og løft motorhjelmen.
► Frigør støttestangen fra holderen, og fastgør
den i hakket for at holde motorhjelmen åben.
Lukning
► Hold i kølerhjelmen og træk støttestangen ud
af hakket.
► Sæt støttestangen på plads.
► Sænk motorhjelmen, og slip den det sidste
stykke.
► Træk op i motorhjelmen for at kontrollere, at
den er låst korrekt.
Da der er elektrisk udstyr i motorrummet,
frarådes det kraftigt at udsætte bilen for
vand (regn, bilvask osv.) Ii store mængder.
Motorrummet
Den motor, der vises her, er et eksempel
udelukkende til illustrative formål.
Placeringen af følgende elementer kan være
anderledes:

147

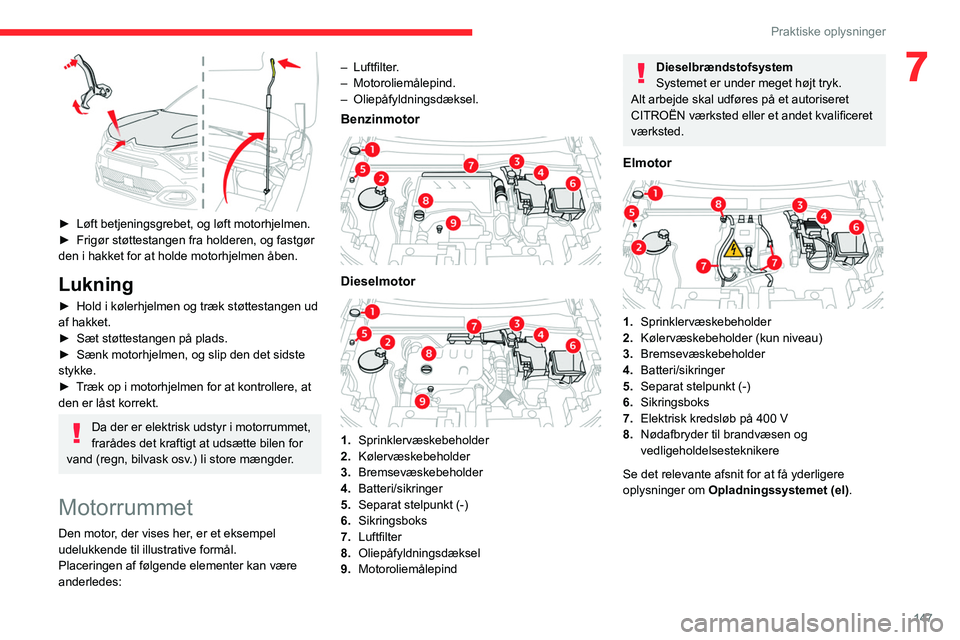

Praktiske oplysninger
7

► Løft betjeningsgrebet, og løft motorhjelmen.
► Frigør støttestangen fra holderen, og fastgør
den i hakket for at holde motorhjelmen åben.
Lukning
► Hold i kølerhjelmen og træk støttestangen ud
af hakket.
►

Sæt støttestangen på plads.
►


Sænk motorhjelmen, og slip den det sidste
stykke.
►


T
ræk op i motorhjelmen for at kontrollere, at
den er låst korrekt.
Da der er elektrisk udstyr i motorrummet,
frarådes det kraftigt at udsætte bilen for
vand (regn, bilvask osv.) Ii store mængder.
Motorrummet
Den motor, der vises her, er et eksempel
udelukkende til illustrative formål.
Placeringen af følgende elementer kan være
anderledes: –

Luftfilter
.
– Motoroliemålepind.
– Oliepåfyldningsdæksel.
Benzinmotor

Dieselmotor

1.
Sprinklervæskebeholder
2. Kølervæskebeholder
3. Bremsevæskebeholder
4. Batteri/sikringer
5. Separat stelpunkt (-)
6. Sikringsboks
7. Luftfilter
8. Oliepåfyldningsdæksel
9. Motoroliemålepind
Dieselbrændstofsystem
Systemet er under meget højt tryk.
Alt arbejde skal udføres på
et autoriseret
CITROËN værksted eller et andet kvalificeret
værksted.
Elmotor

1. Sprinklervæskebeholder
2. Kølervæskebeholder (kun niveau)
3. Bremsevæskebeholder
4. Batteri/sikringer
5. Separat stelpunkt (-)
6. Sikringsboks
7. Elektrisk kredsløb på 400 V
8. Nødafbryder til brandvæsen og
vedligeholdelsesteknikere
Se det relevante afsnit for at få yderligere
oplysninger om Opladningssystemet (el).

148
Praktiske oplysninger
Kontrol af olie- og
væskestande
Kontroller alle følgende olie- og væskestande,
som anvist i bilfabrikantens serviceplan. Påfyld
som nødvendigt, medmindre andet er anvist.
Hvis en olie-/væskestand på bilen falder
mærkbart, bør du få det pågældende system
efterset på et autoriseret CITROËN-værksted
eller et andet kvalificeret værksted.
Olien/væsken skal overholde producent-
og motorkravene.
Pas på ved arbejde i motorrummet, da
nogle steder i motorrummet bliver
ekstremt varme (risiko for at blive forbrændt),
og motorventilatoren kan gå i gang på et
hvilket som helst tidspunkt (også selvom
tændingen er afbrudt).
Spildolie
Undgå længere tids kontakt med spildolie
på huden.
De fleste af disse væsker er sundhedsfarlige
og kan være stærkt ætsende.
Hæld ikke spildolie, bremsevæske eller
kølervæske i kloakken eller ud på
jorden.
Hæld brugt olie i beholdere, der er beregnet
hertil, fra et autoriseret CITROËN-værksted
eller et andet kvalificeret værksted.
Motorolie
Niveauet kontrolleres, når motoren har
været slukket i mindst 30 minutter og på
lige overfalde, enten ved hjælp af
olieniveauindikatoren i instrumentgruppen, når
tændingen er slået til (for biler med en elektrisk
måler) eller ved brug af oliemålepinden.
Det er normalt, at der skal efterfyldes olie
mellem eftersyn. Det anbefales at kontrollere og
eventuelt at efterfylde for hver 5000 km.
For at sikre motorernes ydeevne og
anti-forureningssystemet må der aldrig
anvendes additiver i motorolien.
Kontrol med oliemålepind
Vi henviser til billedet af det relevante motorrum
for placeringen af oliemålepinden.
►

Hold målepinden på det farvede greb, og
træk den helt ud.
►


Aftør målepinden med en ren klud, der ikke
fnugger

.


► Sæt målepinden i bund, og tag den ud igen
for at foretage en visuel kontrol af oliestanden:
den korrekte oliestand er mellem mærke A

(maks.) og B (min).
Motoren må ikke startes, hvis oliestanden er:
–
over A mærket: Kontakt en CITROËN-
forhandler eller et autoriseret værksted.
–
under B mærket: Efterfyld straks med
motorolie.
Oliekvalitet
Inden du efterfylder eller skifter
motorolien, skal du kontrollere, at olien er
egnet til motoren, og at den overholder
anbefalingerne i vedligeholdelsesplanen, der
følger med bilen (eller fås hos din CITROËN-
forhandler og på kvalificerede værksteder).
Brug af ikke-anbefalet olie kan ugyldiggøre
den kontraktlige garanti i tilfælde af motorfejl.
Efterfyldning med motorolie
For placering af motoroliedækslet henvises til det
den tilsvarende tegning af motorrummet.
►

Hæld olie på lidt ad gangen for at undgå at
spilde på motorkomponenterne (risiko for brand).
►


V
ent nogle minutter, inden oliestanden
kontrolleres med den manuelle oliemålepind.
► Efterfyld, når det er nødvendigt.
► Efter kontrol af oliestanden skrues
oliedækslet omhyggeligt på, og målepinden
sættes på plads.
Olieniveauindikatoren, der er vist i
instrumentgruppen, når tændingen
aktiveres, er ikke gyldig i 30 minutter efter en
oliepåfyldning.
Bremsevæske
Væskestanden skal være tæt på
"MAX"-mærket. Hvis ikke, skal slitagen af
bremseklodserne kontrolleres.
Se producentens serviceplan for intervallerne for
skift af bremsevæsken.
Rengør kappen, inden den fjernes ved
påfyldning. Brug kun DOT4-
bremsevæske fra en forseglet beholder.
Kølervæske
(Benzin eller diesel)
Det er helt normalt, at der er behov for
efterfyldning mellem to serviceeftersyn.
Kontrollen og efterfyldning må kun foretages, når
motoren er kold.
Et koldt niveau, der er for lavt, risikerer
at forårsage større skade på motoren;
kølevæskeniveauet skal være tæt på ” MAX"-
mærket uden nogensinde at gå over det.

149
Praktiske oplysninger
7► Efterfyld, når det er nødvendigt.
► Efter kontrol af oliestanden skrues
oliedækslet omhyggeligt på, og målepinden
sættes på plads.
Olieniveauindikatoren, der er vist i
instrumentgruppen, når tændingen
aktiveres, er ikke gyldig i 30 minutter efter en
oliepåfyldning.
Bremsevæske
Væskestanden skal være tæt på
"MAX"-mærket. Hvis ikke, skal slitagen af
bremseklodserne kontrolleres.
Se producentens serviceplan for intervallerne for
skift af bremsevæsken.
Rengør kappen, inden den fjernes ved
påfyldning. Brug kun DOT4-
bremsevæske fra en forseglet beholder.
Kølervæske
(Benzin eller diesel)
Det er helt normalt, at der er behov for
efterfyldning mellem to serviceeftersyn.
Kontrollen og efterfyldning må kun foretages, når
motoren er kold.
Et koldt niveau, der er for lavt, risikerer
at forårsage større skade på motoren;
kølevæskeniveauet skal være tæt på ” MAX"-
mærket uden nogensinde at gå over det.
Hvis niveauet er tæt på eller under " MIN"-
mærket, SKAL der påfyldes kølervæske
Når motoren er varm, reguleres
kølervæsketemperaturen af motorventilatoren.
Vent mindst en time, efter at motoren er stoppet,
før der udføres arbejde på kølekredsløbet, da
det er under tryk.
På grund af risikoen for skoldning ved
efterfyldning i nødstilfælde bør der altid lægges
en klud omkring dækslet, hvorefter det skrues
af ved at dreje det 2 omgange, så trykket kan
udlignes.
Når trykket er faldet, afmonteres dækslet, og der
efterfyldes til den nødvendige kølervæskestand.
(El)
Efterfyld ikke med kølervæske.
Hvis niveauet er tæt på eller under " MIN"-
mærket, skal man kontakte en CITROËN-
forhandler, eller et kvalificeret værksted.
Sprinklervæske
Efterfyld, når det er nødvendigt.
Væskespecifikationer
Væsken skal efterfyldes med færdigblandet
produkt.
Om vinteren (temperaturer under nul) skal
der anvendes en væske, der indeholder
et frostvæske, der er passende til
temperaturforholdene, for at beskytte systemets
komponenter (pumpe, tank, kanaler, dyser).
Påfyldning af rent vand er forbudt under
alle omstændigheder (risiko for tilisning,
kalkaflejringer mv.).
AdBlue® (BlueHDi)
Der udløses en alarm, når reserveniveauet er
nået.
Se det relevante afsnit for yderligere oplysninger
om Kontrollamper og specifikt om indikatorerne
for aktionsradius for AdBlue.
For at undgå, at bilen startspærres, som loven
foreskriver, skal du efterfylde AdBlue-beholderen.
Se det relevante afsnit for yderligere oplysninger
om AdBlue
® (BlueHDi) og specifikt om
påfyldning af AdBlue.
Kontroller
Medmindre andet er anvist, skal disse
komponenter kontrolleres i overensstemmelse
med bilfabrikantens serviceplan og afhængigt af
motortypen.

150
Praktiske oplysninger
Kontrollen kan også udføres af en CITROËN-
forhandler eller et autoriseret værksted.
Anvend kun produkter, som anbefales af CITROËN, eller produkter af tilsvarende
kvalitet og med samme egenskaber.
For at sikre at vigtige komponenter som
bilens bremsesystem fungerer optimalt,
udvælger og tilbyder CITROËN produkter
specifikt hertil.
12 V-batteri
Bilens batteri er vedligeholdelsesfrit.
Ikke desto mindre skal du regelmæssigt
kontrollere kabelskoenes tilspænding (på
versioner uden slangeklemmer), samt at
tilslutningerne er rene.
Se det pågældende afsnit for yderligere
oplysninger om forholdsregler, der skal
træffes inden arbejde på bilens 12
V batteri.
Modeller med Stop & Start har et 12 V
batteri med specifikke specifikationer.
Udskiftning heraf bør kun udføres af et
autoriseret CITROËN-værksted eller et andet
kvalificeret værksted.
Kabinefilter
Afhængigt af omgivelserne og brugen af bilen (f.eks. støvede omgivelser,
bykørsel) skal filtrene eventuelt udskiftes med
kortere interval .
Hvis kabinefiltret er tilstoppet, kan det
forringe klimaanlæggets funktionsevne
og medføre ubehagelig lugt.
Luftfilter
Afhængigt af omgivelserne og brugen af bilen (f.eks. støvede omgivelser,
bykørsel) skal filtrene eventuelt udskiftes med
kortere interval .
Oliefilter
Udskift oliefiltret, hver gang motorolien
skiftes.
Partikelfilter (diesel)
Begyndende tilstopning af partikelfiltret
angives, ved at advarselslampen lyser
konstant, ledsaget af en advarselsmeddelelse.
Sørg for at regenerere filtret under kørsel,
så snart trafikforholdene tillader det, med
en hastighed på mindst 60
km/t, indtil
advarselslampen slukker.
Efter længere tids kørsel med meget lav
hastighed eller i tomgang kan der under
særlige omstændigheder ses vanddamp i
udstødningsgassen ved acceleration. Disse
emissioner har ingen indflydelse på køretøjets
adfærd og miljøet.
Ny bil
I løbet af de første regenereringer af
partikelfilteret kan du mærke en "brændende"
lugt. Det er helt normalt.
Manuel gearkasse
Gearkassen er vedligeholdelsesfri (ingen
olieskift).
Automatgearkasse
Gearkassen er vedligeholdelsesfri (ingen
olieskift).
Manuel parkeringsbremse
Hvis parkeringsbremsens vandring er for
stor, eller dette system ikke fungerer
effektivt, skal parkeringsbremsen justeres, også
selvom det er mellem serviceeftersyn.
Få systemet kontrolleret hos en CITROËN-
forhandler eller på et andet kvalificeret værksted.
Elektrisk parkeringsbremse
Dette system skal ikke efterses. Få dog
systemet kontrolleret på et autoriseret
CITROËN-værksted eller et andet kvalificeret
værksted i tilfælde af problemer.
Se det pågældendee afsnit for yderligere
oplysninger om Elektrisk
parkeringsbremse .
Bremseklodser
Slitagen af bremserne afhænger af
køremåden, især om det er bykørsel og
korte ture. Det kan være nødvendigt at
kontrollere bremsernes tilstand mellem to
serviceeftersyn.
Et fald i bremsevæskestanden kan, medmindre
der er lækage i systemet, betyde, at
bremseklodserne er slidte.
Efter vask af bilen kan der dannes fugt
eller (om vinteren) is på bremseskiverne
og -klodserne, så bremseevnen reduceres.
Brems let nogle gange for at tørre og afise
bremserne.
Slitage af bremseskiver/
tromler
Kontakt et autoriseret CITROËN-
værksted eller et andet kvalificeret
værksted for oplysninger om kontrol af
bremseskivers/-tromlers slitage.
Hjul og dæk
Dæktrykket på alle dæk, herunder
reservehjulet, skal kontrolleres på ”kolde”
dæk.
Dæktrykkene på dæktrykmærkaten gælder for
"kolde" dæk. Hvis du har kørt i mere end 10
minutter eller over 10 km med over 50 km/t, skal
du lægge 0,3 bar (30 kPa) til dæktrykket, som
står på mærkaten.
