2021 CITROEN C3 AIRCROSS Návod na použití (in Czech)

151
V případě nepojízdnosti
8► Vraťte jednotku zpět na místo.
Výměna pojistky
Přístup k nářadí
Pinzety pro vytahování pojistek se nacházejí za
krytem pojistkové skříňky v přístrojové desce.


► Uvolněte víko přitažením jeho levého a poté pravého horního rohu.► Zcela uvolněte víko a otočte je.► Vyjměte pinzety z uložení.
Výměna pojistky
Úkony před výměnou pojistky:► zjistěte příčinu poruchy a opravte ji;► vypněte všechny spotřebiče energie;► odstavte vozidlo a vypněte zapalování;► určete vadnou pojistku podle schémat zapojení a alokační tabulek proudu.
Pro výměnu pojistky je nezbytné:
► použít speciální pinzetu pro vyjmutí pojistky z pouzdra a ověřit stav vlákna pojistky;► vždy vyměnit vadnou pojistku za novou pojistku se stejnou hodnotou proudu (stejnou
barvou); použití jiné hodnoty může způsobit
poruchy – nebezpečí požáru!
Opakuje-li se porucha po výměně pojistky,
nechte elektrický systém zkontrolovat prodejcem
CITROËN nebo kvalifikovaným servisem.
Alokační tabulky pojistek a příslušná schémata jdou k dispozici u prodejce CITROËN nebo kvalifikovaného servisu.
Výměna pojistky, která není uvedena
v alokačních tabulkách, může způsobit vážnou poruchu vašeho vozidla. Obraťte se
na prodejce CITROËN nebo kvalifikovaný
servis.


Dobré
Vadné

Pinzeta
Montáž elektrického příslušenství
Elektrický systém vašeho vozidla
je navržen tak, aby mohl pracovat se
standardním nebo volitelným vybavením.
Před montáží dalšího elektrického vybavení
nebo doplňků do svého vozidla se poraďte
s pracovníky servisu sítě CITROËN nebo jiného odborného servisu.
CITROËN odmítá odpovědnost za
náklady na opravu vozidla nebo za
poruchy jeho funkce způsobené
nainstalováním doplňkového vybavení, které
není dodáváno a doporučeno společností
CITROËN a nebylo nainstalováno podle jejích
předpisů, zejména je-li celková spotřeba
dodatečně připojených přístrojů větší než
10 miliampérů.

152
V případě nepojízdnosti
Pojistky v přístrojové desce
Přístup k pojistkám

Dvě pojistkové skříňky se nacházejí ve spodní
části palubní desky pod volantem.
► Uvolněte víko přitažením jeho levého a poté pravého horního rohu.

Dvě pojistkové skříňky se nacházejí ve spodní části palubní desky v odkládací skříňce.► Otevřete odkládací skříňku.► Uvolněte ochranný kryt pojistkové skříňky.
Horní pojistková skříňka

Pojistka
Č. Hodnota
(A) Funkce
F2 10 Odmlžování zrcátek.
F3 30 Elektrické ovládání
předních oken
jedním dotykem.
F4 5 Zrcátka s
automatickým
sklápěním.
F5 30 Elektrické ovládání
zadních oken jedním
dotykem.
F6 25 Vyhřívání předních
sedadel.
F7 15 Elektricky ovládaná
přední okna.
F8 20 Zesilovač zvuku.
F10 25Panoramatická
střecha.
Pojistka
Č. Hodnota
(A) Funkce
F12 20Střešní okno.
Spodní pojistková skříňka

Pojistka
Č. Hodnota
(A) Funkce
F3 5 Napájení přívěsu.
F4 15 Houkačka.
PojistkaČ.Hodnota
(A) Funkce
F5 - F6 20Čerpadlo ostřikovačů
vpředu a vzadu.
F710 12V zásuvka vzadu.
F8 20 Zadní stěrač.
F10 - F11 30Zamknutí/odemknutí
dveří a uzávěru
palivové nádrže.
F14 5Alarm, telematická
jednotka.
F27 5Alarm (příprava).
F29 20Telematické rádio.
F31 15Rádio (dodatečná
instalace).
F32 15Zásuvka 12 V
vpředu.
Pojistky v motorovém
prostoru
Pojistková skříňka se nachází v motorovém
prostoru v blízkosti akumulátoru.

153
V případě nepojízdnosti
8PojistkaČ. Hodnota
(A) Funkce
F5 - F6 20Čerpadlo ostřikovačů
vpředu a vzadu.
F710 12V zásuvka vzadu.
F8 20 Zadní stěrač.
F10 - F11 30Zamknutí/odemknutí
dveří a uzávěru
palivové nádrže.
F14 5Alarm, telematická
jednotka.
F27 5Alarm (příprava).
F29 20Telematické rádio.
F31 15Rádio (dodatečná
instalace).
F32 15Zásuvka 12 V
vpředu.
Pojistky v motorovém
prostoru
Pojistková skříňka se nachází v motorovém
prostoru v blízkosti akumulátoru.
Přístup k pojistkám

► Uvolněte víko.► Vyměňte pojistku.► Po dokončení postupu výměny velmi pečlivě zavřete kryt, aby bylo zajištěno správné utěsnění
pojistkové skříňky.


Pojistka
Č. Hodnota
(A) Funkce
F15 10 Přední levá
mlhovka.
F16 10 Přední pravá
mlhovka.
F18 10 Pravé
dálkové
světlo.
F19 10 Levé dálkové
světlo.
F29 40 Stěrače
(přední).
Akumulátor 12 V
Pracovní postup pro startování motoru pomocí
jiného akumulátoru nebo pro dobití vybitého
akumulátoru.
Olověný startovací
akumulátor
Akumulátory obsahují jedovaté látky, jako například kyselinu sírovou a olovo.
Musejí být likvidovány v souladu s platnou
legislativou a v žádném případě nesmějí být
odhazovány do běžného domovního odpadu.

154
V případě nepojízdnosti
Použité baterie dálkového ovladače a
akumulátory vracejte do příslušného
sběrného střediska.
Při manipulací s akumulátorem si chraňte
oči a obličej.
Veškeré činnosti s akumulátorem smějí být
prováděny pouze ve větraném prostředí,
kde se nenachází otevřený oheň nebo zdroj
jiskření, aby se předešlo jakémukoliv riziku
výbuchu nebo požáru.
Po skončení práce si umyjte ruce.
Přístup k akumulátoru
Akumulátor se nachází pod kapotou motoru.

Pro přístup ke svorce (+):► aktivací interiérového a poté vnějšího ovládacího prvku odjistěte kapotu,► zvedněte kapotu a zajistěte ji tyčí.(+) Svorka kladného pólu.
Je vybavena rychloupínací svorkou.
(–) Svorka záporného pólu.
Svorka akumulátoru (-) není přístupná, použijte
držák motoru.
Startování pomocí jiného
akumulátoru
Pokud je akumulátor vašeho vozidla vybitý, lze
motor nastartovat pomocí jiného akumulátoru
(externího nebo z jiného vozidla) a startovacích
kabelů nebo pomocí startovacího zdroje.
Nikdy nestartujte motor připojením
nabíječky akumulátorů.
Nikdy nepoužívejte startovací zdroj s napětím 24 V nebo vyšším.Použitý pomocný akumulátor musí mít jmenovité napětí 12 V a minimální kapacitu odpovídající kapacitě vybitého akumulátoru.
Vozidla se nesmějí dotýkat.
V obou vozech vypněte všechny elektrické
spotřebiče (audiosystém, stěrače, světla atd.).
Dbejte na to, aby startovací kabely
neprocházely v blízkosti pohyblivých dílů
motoru (ventilátor, řemeny atd.).
Neodpojujte svorku kladného pólu (+), když je
motor spuštěn.


► Zvedněte plastový kryt svorky kladného pólu (+), pokud je jím vozidlo vybaveno.► Připojte jeden konec červeného kabelu ke svorce kladného pólu (+) vybitého akumulátoru
A (v místě navařené kovové části) a poté druhý konec ke kladné svorce (+) pomocného
akumulátoru B nebo pomocného zdroje.
► Připojte jeden konec zeleného nebo černého kabelu ke svorce záporného pólu (-) pomocného
akumulátoru B nebo pomocného zdroje (nebo
k ukostřovacímu bodu druhého vozidla).► Připojte druhý konec zeleného nebo černého kabelu k ukostřovacímu bodu C porouchaného
vozidla.
► Nastartujte motor pomocného vozidla a nechte jej spuštěný po dobu několika minut.► Nastartujte motor porouchaného vozidla a nechte jej spuštěný.
Pokud se motor nepodaří nastartovat hned,
vypněte zapalování a před dalším pokusem o
nastartování chvíli vyčkejte.
► Vyčkejte na návrat na volnoběžné otáčky, poté odpojte pomocné kabely v opačném pořadí
než při připojování.
► Nasaďte zpět plastový kryt svorky kladného pólu (+) – je-li jím vozidlo vybaveno.► Nechte motor spuštěný po dobu minimálně 30 minut (vozidlo může stát nebo s ním můžete jet), aby se akumulátor dostatečně nabil.
Některé funkce, mezi nimi i systém Stop
& Start, nejsou k dispozici, pokud úroveň
nabití akumulátoru nedosahuje dostatečné
hodnoty.
Nabíjení baterie pomocí
nabíječky baterií
Pro optimální životnost baterie je nutné udržovat
dostatečnou úroveň jejího nabití.
V některých případech může být potřeba baterii nabíjet:– vozidlo je používáno hlavně na krátké jízdy;– vozidlo má být několik týdnů mimo provoz.
Obraťte se na prodejce CITROËN nebo
kvalifikovaný servis.
Chcete-li nabíjet baterii sami, používejte
pouze nabíječku kompatibilní
s olověnými bateriemi o jmenovitém napětí 12 V.

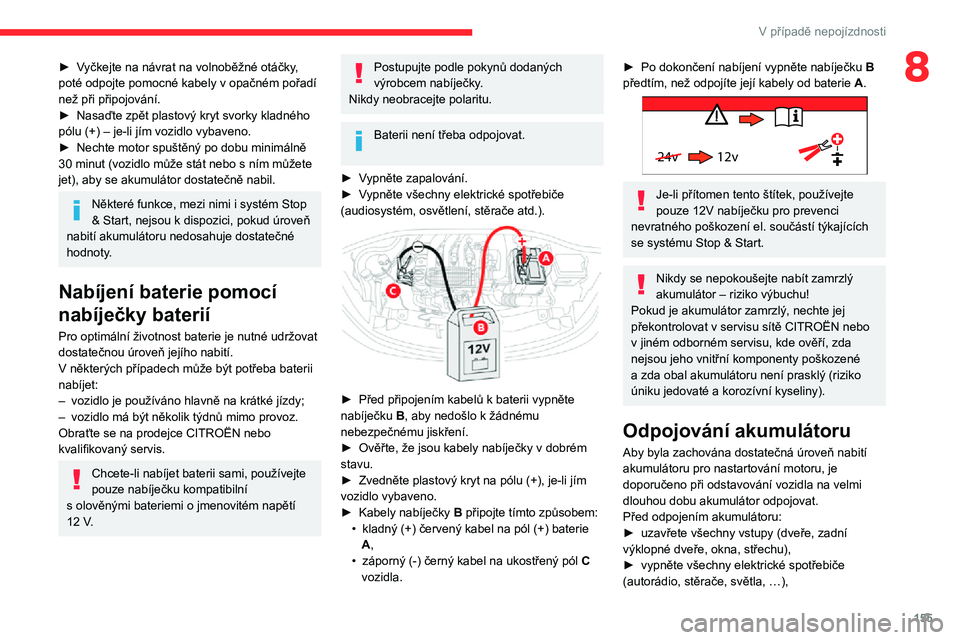

155
V případě nepojízdnosti
8► Vyčkejte na návrat na volnoběžné otáčky, poté odpojte pomocné kabely v opačném pořadí
než při připojování.
► Nasaďte zpět plastový kryt svorky kladného pólu (+) – je-li jím vozidlo vybaveno.► Nechte motor spuštěný po dobu minimálně 30 minut (vozidlo může stát nebo s ním můžete jet), aby se akumulátor dostatečně nabil.
Některé funkce, mezi nimi i systém Stop
& Start, nejsou k dispozici, pokud úroveň
nabití akumulátoru nedosahuje dostatečné
hodnoty.
Nabíjení baterie pomocí
nabíječky baterií
Pro optimální životnost baterie je nutné udržovat
dostatečnou úroveň jejího nabití.
V některých případech může být potřeba baterii nabíjet:– vozidlo je používáno hlavně na krátké jízdy;– vozidlo má být několik týdnů mimo provoz.
Obraťte se na prodejce CITROËN nebo
kvalifikovaný servis.
Chcete-li nabíjet baterii sami, používejte
pouze nabíječku kompatibilní
s olověnými bateriemi o jmenovitém napětí 12 V.
Postupujte podle pokynů dodaných
výrobcem nabíječky.
Nikdy neobracejte polaritu.
Baterii není třeba odpojovat.
► Vypněte zapalování.► Vypněte všechny elektrické spotřebiče (audiosystém, osvětlení, stěrače atd.).

► Před připojením kabelů k baterii vypněte nabíječku B, aby nedošlo k žádnému nebezpečnému jiskření.► Ověřte, že jsou kabely nabíječky v dobrém stavu.► Zvedněte plastový kryt na pólu (+), je-li jím vozidlo vybaveno.► Kabely nabíječky B připojte tímto způsobem:• kladný (+) červený kabel na pól (+) baterie A,• záporný (-) černý kabel na ukostřený pól C
vozidla.
► Po dokončení nabíjení vypněte nabíječku B
předtím, než odpojíte její kabely od baterie A.

24v 12v
Je-li přítomen tento štítek, používejte
pouze 12V nabíječku pro prevenci
nevratného poškození el. součástí týkajících
se systému Stop & Start.
Nikdy se nepokoušejte nabít zamrzlý
akumulátor – riziko výbuchu!
Pokud je akumulátor zamrzlý, nechte jej
překontrolovat v servisu sítě CITROËN nebo
v jiném odborném servisu, kde ověří, zda
nejsou jeho vnitřní komponenty poškozené
a zda obal akumulátoru není prasklý (riziko
úniku jedovaté a korozívní kyseliny).
Odpojování akumulátoru
Aby byla zachována dostatečná úroveň nabití
akumulátoru pro nastartování motoru, je
doporučeno při odstavování vozidla na velmi
dlouhou dobu akumulátor odpojovat.
Před odpojením akumulátoru:
► uzavřete všechny vstupy (dveře, zadní výklopné dveře, okna, střechu),► vypněte všechny elektrické spotřebiče (autorádio, stěrače, světla, …),

156
V případě nepojízdnosti
► vypněte zapalování a vyčkejte alespoň 4 minuty.Po zpřístupnění akumulátoru stačí odpojit svorku
(+).
Rychloupínací svorka
Odpojte svorku (+)

► Zvedněte páčku A zcela nahoru pro odjištění
svěrné objímky B.
► Zvedněte a sejměte svěrnou objímku B.
Opětovné připojení svorky (+)


► Zvedněte páčku A zcela nahoru.► Umístěte otevřenou objímku B zpět na
svorku (+).
► Zatlačte objímku B co nejvíce dolů.► Sklopením páčky A objímku B zajistěte.
Netlačte na páčku silou, protože v
případě špatného umístění svěrné
objímky nebude zajištění možné; v takovém
případě zopakujte celý postup od začátku.
Po připojení baterie
Po opětovném připojení baterie zapněte zapalování a počkejte 1 minutu, aby se inicializovaly elektronické systémy. Až poté
nastartujte motor.
Jestliže u verzí s pravostranným řízením
překročil ukazatel počtu ujetých km
hodnotu 60 km (37 mil), je třeba před
nastartováním motoru počkat přibližně 15
minut.
Pokud však po této operaci přetrvávají malé
obtíže, obraťte se na servis sítě CITROËN nebo
na jiný kvalifikovaný servis.
Pomocí popisu v příslušné kapitole musíte sami
resetovat určité systémy, jako například:
– klíč s dálkovým ovladačem nebo elektronický klíč (podle verze),– otvírací střechu a její roletku s el. ovládáním,– elektricky ovládaná okna,– datum a čas,– uložené stanice autorádia.
Při další cestě nemusí být po prvním
nastartování motoru systém Stop & Start
funkční.
V takovém případě bude systém k dispozici až po určité době nepřetržitého odstavení
vozidla, jehož délka závisí na venkovní
teplotě a stavu nabití baterie (až přibližně 8 hodin).
Odtah
Postup pro odtah vlastního vozidla či odtah jiného vozidla pomocí oka pro vlečení.
Všeobecná doporučeníDodržujte platnou legislativu v zemi, ve které řídíte.Ověřte, že je hmotnost tažného vozidla vyšší než hmotnost vlečeného vozidla.
Za volantem vlečeného vozidla musí zůstat řidič, který musí mít platný řidičský průkaz.
Při vlečení vozidla se všemi čtyřmi koly na zemi vždy použijte schválenou tažnou tyč; lana a popruhy jsou zakázány .
Tažné vozidlo se musí hladce rozjíždět.
Je-li taženo vozidlo s vypnutým motorem, nemá k dispozici posilovač brzd a řízení.
Profesionální odtahovou službu musíte zavolat v těchto případech:– závada na dálnici nebo silnici I. třídy;– nelze zařadit neutrál u převodovky, odemknout řízení nebo uvolnit parkovací brzdu;– nelze odtáhnout vozidlo s automatickou převodovkou a běžícím motorem;– vlečení pouze se dvěma koly na zemi;– vozidlo s pohonem všech čtyř kol;– není k dispozici schválená tažná tyč.
Omezení odtahu
Typ vozidla
(motor / převodovka)
převodovka Přední kola na zemi
Zadní kola na zemiValník
4 kola na zemi s tažným zařízením
Vnitřní spalování /
manuální


Vnitřní spalování /
automatická

V případě závady baterie či el. parkovací brzdy je třeba zavolat odborníka
s valníkovým vozidlem odtahové služby (kromě manuální převodovky).

157
V případě nepojízdnosti
8Odtah
Postup pro odtah vlastního vozidla či odtah jiného vozidla pomocí oka pro vlečení.
Všeobecná doporučeníDodržujte platnou legislativu v zemi, ve které řídíte.Ověřte, že je hmotnost tažného vozidla vyšší než hmotnost vlečeného vozidla.
Za volantem vlečeného vozidla musí zůstat řidič, který musí mít platný řidičský průkaz.
Při vlečení vozidla se všemi čtyřmi koly na zemi vždy použijte schválenou tažnou tyč; lana a popruhy jsou zakázány.
Tažné vozidlo se musí hladce rozjíždět.
Je-li taženo vozidlo s vypnutým motorem, nemá k dispozici posilovač brzd a řízení.
Profesionální odtahovou službu musíte zavolat v těchto případech:– závada na dálnici nebo silnici I. třídy;– nelze zařadit neutrál u převodovky , odemknout řízení nebo uvolnit parkovací brzdu;– nelze odtáhnout vozidlo s automatickou převodovkou a běžícím motorem;– vlečení pouze se dvěma koly na zemi;– vozidlo s pohonem všech čtyř kol;– není k dispozici schválená tažná tyč.
Omezení odtahu
Typ vozidla
(motor / převodovka)
převodovka Přední kola na zemi
Zadní kola na zemiValník
4 kola na zemi s tažným zařízením
Vnitřní spalování /
manuální








Vnitřní spalování /
automatická





V případě závady baterie či el. parkovací brzdy je třeba zavolat odborníka
s valníkovým vozidlem odtahové služby (kromě manuální převodovky).

158
V případě nepojízdnosti
Přístup k nářadí

Nářadí je umístěno v zavazadlovém prostoru. V závislosti na verzi je uloženo pod podlážkou nebo za snímatelnou mřížkou v pravé přihrádce.Přístup:► Otevřete zavazadlový prostor.► Pak v závislosti na verzi zvedněte podlážku za držák, vyjměte ji a odeberte kobereček.► Nebo otevřete snímatelnou mřížku vpravo zatažením odshora.
Více informací o seznamu nářadí viz kapitola
Sada nářadí.
Odtah vozidla

► Na předním nárazníku odklopte kryt zespodu pomocí plochého šroubováku.► Zašroubujte oko pro vlečení až na doraz.► Zahákněte vlečnou tyč.► U vozidla s manuální převodovkou přesuňte řadicí páku do neutrálu.► U vozidla s automatickou převodovkou přesuňte volicí páku do polohy N.
Při nedodržení tohoto pokynu může dojít
k poškození určitých součástí (brzd,
převodovky apod.) a k nefunkčnosti
posilovače brzd při příštím nastartování
motoru.
► Odemkněte řízení a uvolněte parkovací brzdu.► Na obou vozidlech zapněte výstražná světla.
► Pomalu se rozjeďte a jeďte nízkou rychlostí pouze na nezbytnou vzdálenost.
Vlečení jiného vozidla

► Na zadním nárazníku vyhákněte kryt odspodu pomocí plochého šroubováku.► Zašroubujte oko pro vlečení až na doraz.► Zahákněte vlečnou tyč.► Zapněte výstražná světla na vlečeném vozidle.► Pomalu se rozjeďte a jeďte nízkou rychlostí pouze na nezbytnou vzdálenost.
Pokud je vozidlo vybaveno motorem
BlueHDi 120 S&S EAT6 a střešním
oknem nebo rezervním kolem, je zakázáno
táhnout jiné vozidlo.
