Page 81 of 156

79
DOPĹŇANIE
PALIVA DO VOZIDLA
Vozidlo je vybavené systémom
„Fast Fuel”, ktorý bráni doplneniu
nesprávneho paliva
(napr. doplnenie nafty do benzínového
motora).
Pred doplnením paliva vypnite motor.
Vozidlo dopĺňajte výhradne
bezolovnatým benzínom s oktánovým
číslom (R.O.N.), ktoré nie je nižšie ako 95,
a ktoré je v súlade s európskou normou
EN 228. Treba podčiarknuť, že motor
vozidla Alfa 4C bol navrhnutý tak, aby
rešpektoval všetky obmedzenia emisií a
súčasne zaručoval minimálnu spotrebu a
maximálny výkon, a to za použitia
bezolovnatého benzínu s kvalitou
premium s oktánovým číslom (R.O.N.) 98
alebo vyšším.
Aby ste nezničili katalyzátor, nikdy
nedopĺňajte do vozidla, a to ani v prípade
núdze, ani minimálny objem olovnatého
benzínu.
UPOZORNENIE Neúčinný katalyzátor
vypúšťa škodlivé emisie a následne
znečisťuje životné prostredie.
DOPĹŇANIE POHONNÝCH HMÔT
Aby sa zaistilo kompletné naplnenie
nádrže, vykonajte dve doplnenia po
prvom cvaknutí plniacej pištole. Ďalej už
neplňte, pretože by to mohlo spôsobiť
poruchy palivového systému.
POSTUP DOPĹŇANIA PALIVA
Vozidlo je vybavené zariadením
„Fast Fuel”, ktoré je zabudované do ústia
palivovej nádrže; toto zariadenie sa
automaticky otvára a zatvára pri
zasunutí/vytiahnutí plniacej pištole.
„Fast Fuel” je vybavené zariadením, ktoré
bráni doplneniu nesprávneho paliva.
Opísaný postup dopĺňania paliva je
ilustrovaný na štítku
obr. 51, ktorý sa nachádza na vnútornej
strane palivových dvierok. Na štítku je
tiež uvedený typ paliva (UNLEADED
FUEL=benzín).
Postup
❒ otvorte dvierka 1 obr. 52 potiahnutím
von;
❒ zasuňte plniacu pištoľ do koncovky a
tankujte;
❒ po ukončení tankovania, pred
vytiahnutím pištole, počkajte aspoň 10
sekúnd, aby palivo mohlo odtiecť do
nádrže;
❒ potom pištoľ vytiahnite z ústia a
zatvorte uzáver 1.
Uzáver je vybavený krytom
proti prachu 2, ktorý pri
zatvorenom uzávere bráni usadzovaniu
nečistôt a prachu na ústí.
82) 83) 84)
51A0L0045
Page 82 of 156

NAŠTARTOVANIE A JAZDA
80
Núdzové doplnenie paliva
V prípade, že by vozidlo zostalo bez
paliva, alebo že by sa palivový okruh
úplne vyprázdnil, postupujte pri
tankovaní paliva do nádrže takto:
❒ vyberte príslušný lievik obr. 53 zo
súpravy nástrojov, ktorá sa nachádza v
batožinovom priestore;
❒ otvorte dvierka 1 obr. 52 potiahnutím
von;
❒ zasuňte lievik do ústia, ako je to
znázornené na obr. 53 a doplňte palivo;
❒ po ukončení doplnenia vyberte lievik a
zatvorte dvierka;
❒ nakoniec vložte lievik do svojho
puzdra a uložte ho do batožinového
priestoru.
52A0L0046
UPOZORNENIE Prípadné umývanie
priestoru koncovky pomocou prúdu s
vysokým tlakom sa musí vykonávať so
vzdialenosti aspoň 20 cm.
Palivá - Identifikácia kompatibility
vozidiel - Grafický symbol na
informovanie spotrebiteľov v súlade so
špecifikáciou EN16942
Nižšie uvedené symboly uľahčujú
rozpoznanie správneho typu paliva, ktoré
vaše vozidlo používa.
Pred tým, než budete dopĺňať palivo,
skontrolujte symboly umiestnené vo
vnútri krytu hrdla palivovej nádrže
(ak je k dispozícii) a porovnajte ich so
symbolom na prívodnom čerpadle
(ak je k dispozícii).
53A0L0151
82)Na koniec koncovky nenasadzujte
žiadny nadstavec/uzáver okrem toho, čo
je na vozidle. Použitie nevhodných
predmetov/uzáverov by mohlo spôsobiť
nárast tlaku vo vnútri nádrže, čo by mohlo
vytvoriť nebezpečné podmienky.
83) K otvoru nádrže sa nepribližujte s
otvoreným ohňom alebo zapálenou
cigaretou: nebezpečenstvo požiaru.
Nepribližujte sa s tvárou príliš blízko k
otvoru plniaceho ústia nádrže, aby
nedošlo k vdýchnutiu škodlivých výparov.
84)V blízkosti tankovacieho stojana
nikdy nepoužívajte mobilné telefóny:
hrozí nebezpečenstvo požiaru.
POZOR
E5: Bezolovnatý benzín s obsahom
kyslíka do 2,7% (m/m) a etanolu
maximálne 5,0% (V/V) v súlade so
špecifikáciou EN228
E10: Bezolovnatý benzín s obsahom
kyslíka do 3,7% (m/m) a etanolu
maximálne 10,0% (V/V) v súlade so
špecifikáciou EN228
Page 83 of 156

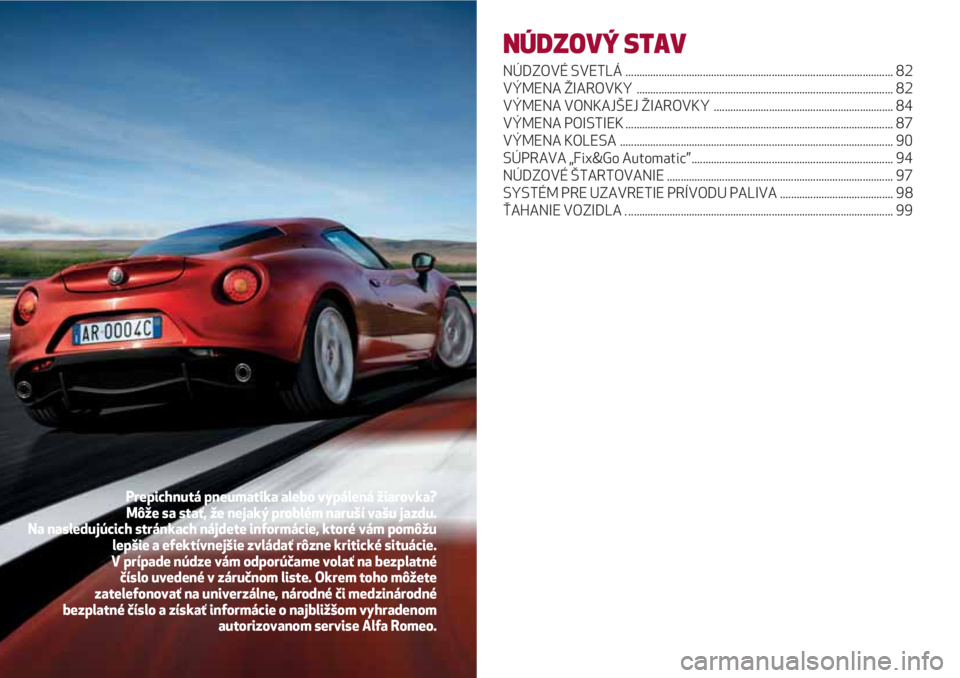

NÚDZOVÝ STAV
NÚDZOVÉ SVETLÁ ................................................................................................. 82
VÝMENA ŽIAROVKY ............................................................................................. 82
VÝMENA VONKAJŠEJ ŽIAROVKY ................................................................. 84
VÝMENA POISTIEK ................................................................................................. 87
VÝMENA KOLESA ................................................................................................... 90
SÚPRAVA „Fix&Go Automatic” ......................................................................... 94
NÚDZOVÉ ŠTARTOVANIE .................................................................................. 97
SYSTÉM PRE UZAVRETIE PRÍVODU PALIVA ......................................... 98
ŤAHANIE VOZIDLA . ................................................................................................ 99
Prepichnutá pneumatika alebo vypálená žiarovka?
Môže sa stať, že nejaký problém naruší vašu jazdu.
Na nasledujúcich stránkach nájdete informácie, ktoré vám pomôžu
lepšie a efektívnejšie zvládať rôzne kritické situácie.
V prípade núdze vám odporúčame volať na bezplatné
číslo uvedené v záručnom liste. Okrem toho môžete
zatelefonovať na univerzálne, národné či medzinárodné
bezplatné číslo a získať informácie o najbližšom vyhradenom
autorizovanom servise Alfa Romeo.
Page 84 of 156

NÚDZOVÝ STAV
82
NÚDZOVÉ SVETLÁ
FUNGOVANIE
Svetlá zapnete/vypnete stlačením
vypínača 1 obr. 54.
Ak sú svetlá zapnuté, na prístrojovej
doske sa rozsvietia kontrolky Ÿa Δ.
85)
54A0L0023
VÝMENA ŽIAROVKY
86) 87) 88)
9)
VŠEOBECNÉ POKYNY
❒ Ak žiarovka nefunguje, pred jej
výmenou overte, či kontakty nie sú
zoxidované a či je neporušená príslušná
poistka: umiestnenie poistiek nájdete v
odseku „Výmena poistiek” v tejto
kapitole.
❒ vypálené žiarovky musia byť
nahradené žiarovkami toho istého typu a
výkonu;
❒ po výmene žiarovky svetlometov vždy
overte jej správne smerovanie;
UPOZORNENIE Keď je vonku chladné
alebo vlhké počasie alebo je po silnom
daždi alebo je auto po umývaní, povrch
reflektorov alebo zadných svetiel sa
môže zahmliť a/alebo sa vytvoria
kvapôčky v dôsledku kondenzácie na
vnútornej strane. Ide o prirodzený jav,
zapríčinený rozdielnou teplotou a
vlhkosťou vnútrajška a vonkajška skla;
tento jav však neznamená chybu a
neovplyvňuje normálne fungovanie
osvetľovacieho zariadenia. Zahmlenie sa
rýchlo stratí po rozsvietení svetiel,
počnúc stredom difúzora, postupujúc k
okrajom.
85)Použitie núdzových svetiel upravujú
dopravné predpisy krajiny, v ktorej sa
nachádzate: dodržiavajte ich.
POZOR
86)Zmeny alebo opravy na elektrickom
zariadení, vykonané nesprávnym
spôsobom a bez dodržania technických
vlastností zariadenia, môžu spôsobiť
nesprávne fungovanie a riziko požiaru.
87) Halogénové žiarovky obsahujú
stlačený plyn, v prípade rozbitia je možné,
že vyletia kúsky skla.
88) Z dôvodu vyššieho napájacieho
napätia smie prípadnú výmenu plynovej
výbojky (pre Bi-Xenónové svetlomety)
uskutočniť iba špecializovaný pracovník:
nebezpečenstvo smrti! Obráťte sa na
vyhradené autorizované servisy
Alfa Romeo.
POZOR
9)S halogénovými žiarovkami môžete
manipulovať výlučne uchopením kovových
častí. Ak sa sklenený diel dostane do
kontaktu s prstami, zníži sa intenzita
žiarenia a môže sa skrátiť aj životnosť
žiarovky. V prípade náhodného kontaktu
poutierajte sklo látkou navlhčenou v
alkohole a nechajte ho uschnúť.
UPOZORNENIE
Page 85 of 156
83
ŽiarovkyVýkonTyp
Predné obrysové /Denné prevádzkové svetlá (D.R.L.) LED –
Zadné obrysové svetlá LED –
Stretávacie/diaľkové svetlá (verzie s Bi-halogénovými svetlometmi)
H7 55W
(ak sú k dispozícii)
Stretávacie/diaľkové svetlá (verzie s Bi-halogénovými svetlometmi)
D1S 35W
(ak sú k dispozícii)
Stretávacie/diaľkové svetlá (verzie s Bi-halogénovými svetlometmi)
LED –
(ak sú k dispozícii)
Predné smerové svetlá PY21W 21W
Zadné smerové svetlá PY21W 21W
Bočné smerové svetlá WY5W 5W
Brzdové svetlá LED –
3. brzdové svetlo LED –
Osvetlenie značky W5W 5W
Zadné hmlové svetlá W16W 16W
Cúvacie svetlá W16W 16W
Stropné svetlá C10W 10W
Stropné svetlo batožinového priestoru W5W 5W
Page 86 of 156

VÝMENA VONKAJŠEJ
ŽIAROVKY
PREDNÉ SVETELNÉ JEDNOTKY
Obsahujú obrysové svetlá/denné
prevádzkové svetlá (D.R.L.), diaľkové
svetlá, stretávacie svetlá a smerové
svetlá. Umiestnenie žiaroviek je podľa
obr. 55:
1 Obrysové/denné prevádzkové svetlá
2 Stretávacie/diaľkové svetlá
3 Smerové svetlá.
55A0L0091
Pri výmene žiarovky
stretávacích/diaľkových svetiel a
smerovky bude treba otvoriť príslušné
kryty nachádzajúce sa na internom kryte
kolesa obr. 56, ktoré sú prístupné po
úplnom stočení kolesa.
1 ochranný kryt žiarovky smerových
svetiel
2 ochranný kryt žiarovky
stretávacích/diaľkových svetiel.
OBRYSOVÉ/DENNÉ PREVÁDZKOVÉ
SVETLÁ (D.R.L.)
Sú to diódové svetlá. Pri výmene sa
obráťte na vyhradené autorizované
servisy Alfa Romeo.
56A0L0092
DIAĽKOVÉ/STRETÁVACIE SVETLÁ
Pri výmene žiarovky postupujte
nasledujúcim spôsobom:
❒ koleso otočte úplne smerom
dovnútra;
❒ otvorte ochranný kryt 2 obr. 56
otočením upevňovacej skrutky;
❒ vytiahnite elektrický konektor
1 obr. 57 a následne otočte objímku
žiarovky 2 proti smeru hodinových
ručičiek a vyberte ju;
❒ vytiahnite žiarovku a vymeňte ju;
❒ namontujte novú žiarovku, uistite sa,
že dobre dosadla, potom opäť zapojte
konektor 1;
❒ zatvorte ochranný kryt 2 obr. 56.
57A0L0093
NÚDZOVÝ STAV
84
Page 87 of 156

85
SMEROVÉ SVETLÁ
Predné
Pri výmene žiarovky postupujte
nasledujúcim spôsobom:
❒ koleso otočte úplne smerom
dovnútra;
❒ otvorte ochranný kryt 1 obr. 56
otočením upevňovacej skrutky;
❒ vytiahnite elektrický konektor
1 obr. 58 a následne otočte objímku
žiarovky 2 proti smeru hodinových
ručičiek a vyberte ju;
❒ vytiahnite žiarovku a vymeňte ju;
❒ namontujte novú žiarovku, uistite sa,
že dobre dosadla, potom opäť zapojte
konektor 1;
❒ zatvorte ochranný kryt 1 obr. 56.
58A0L0094
Bočné
Pri výmene žiarovky postupujte
nasledujúcim spôsobom:
❒ zatlačte na priesvitný kryt 1 obr. 59,
ako je znázornené na obrázku, aby ste
stlačili zádržnú pružinu,
❒ potom vysuňte skupinu smerom von;
otočte proti smeru hodinových ručičiek
objímku 2, vytiahnite žiarovku a
vymeňte ju;
❒ založte naspäť objímku 2 do
priesvitného krytu točiac ju v smere
hodinových ručičiek;
❒ nasaďte skupinu a uistite sa, že
dosadla a že sa zablokovala vnútorná
pružina.
59A0L0095
ZADNÉ SVETELNÉ JEDNOTKY
Obsahujú žiarovky smerových,
obrysových a brzdových svetiel.
SMEROVÉ SVETLÁ
Pri výmene žiarovky postupujte
nasledujúcim spôsobom:
❒ demontujte ochranný kryt
1 obr. 60 (jeden na každej strane) na
čalúnení batožinového priestoru;
60A0L0096
Page 88 of 156
❒ vsuňte ruku do otvoru a
odoberte druhý gumený ochranný
kryt 2 obr. 61;
❒ otočte objímku žiarovky a vyberte ju;
vymeňte žiarovku tak, že ju mierne
potlačíte a otočíte proti smeru
hodinových ručičiek;
❒ nasaďte späť predtým odstránené
ochranné kryty.
61A0L0134
OBRYSOVÉ SVETLÁ/
BRZDOVÉ SVETLÁ
Sú to diódové svetlá. Pri výmene sa
obráťte na vyhradené autorizované
servisy Alfa Romeo.
ZADNÉ HMLOVÉ/CÚVACIE SVETLÁ
89)
Pri výmene žiaroviek zadných hmlových
svetiel 1 obr. 62 alebo cúvacích svetiel
2 postupujte nasledujúcim spôsobom:
62A0L0097
❒ otočte proti smeru hodinových
ručičiek objímku 3 obr. 63, vytiahnite
žiarovku a vymeňte ju.
TRETIE BRZDOVÉ SVETLÁ
Sú to diódové svetlá. Pri výmene sa
obráťte na vyhradené autorizované
servisy Alfa Romeo.
63A0L0126
NÚDZOVÝ STAV
86
