2020 YAMAHA YZF-R1M Notices Demploi (in French)

Entretien périodique et réglage
7-31
7
FAU88560
Contrôle et lubrification de la pé-
d ale de frein et d u sélecteurContrôler le fonctionnement de la pédale
de frein et du sélecteur avant chaque dé-
part et lubrifier les articulations quand né-
cessaire.
Pédale de frein
Sélecteur au pie d
FAU23144
Contrôle et lubrification des le-
viers d e frein et d ’embrayageContrôler le fonctionnement des leviers de
frein et d’embrayage avant chaque départ
et lubrifier les articulations de levier quand
nécessaire.
Levier de frein
Levier d’embrayage
Lubrifiants recomman dés :
Pédale de frein :
Graisse à base de savon au li-
thium
Sélecteur :
Graisse au bisulfure de molyb-
dène
UB3LF0F0.book Page 31 Tuesday, July 30, 2019 8:38 AM

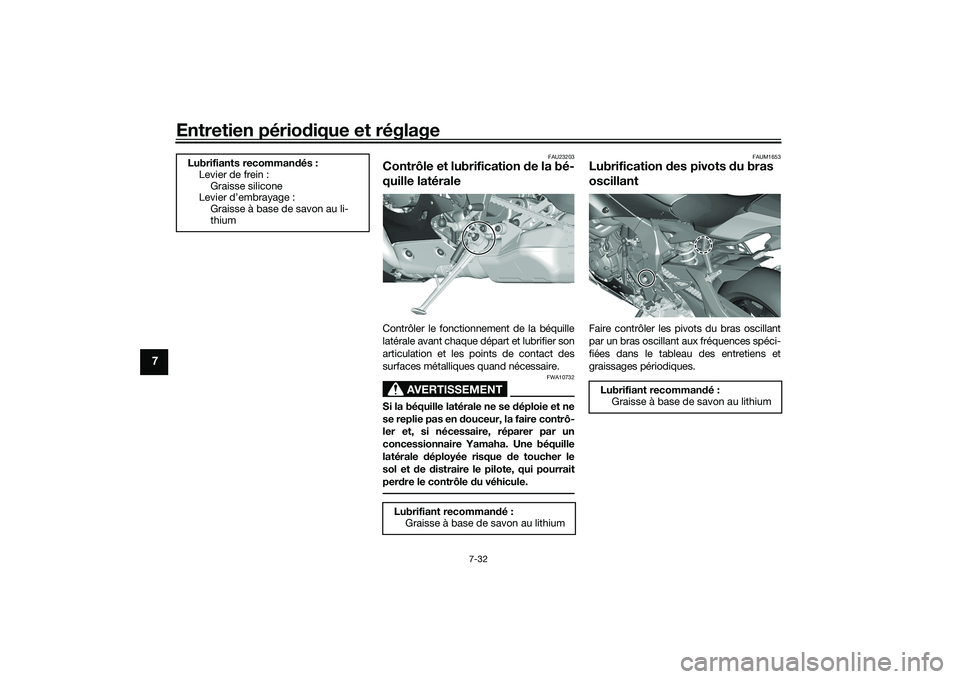

Entretien périodique et réglage
7-32
7
FAU23203
Contrôle et lubrification de la bé-
quille latéraleContrôler le fonctionnement de la béquille
latérale avant chaque départ et lubrifier son
articulation et les points de contact des
surfaces métalliques quand nécessaire.
AVERTISSEMENT
FWA10732
Si la béquille latérale ne se d éploie et ne
se replie pas en d ouceur, la faire contrô-
ler et, si nécessaire, réparer par un
concessionnaire Yamaha. Une béquille
latérale déployée risque de toucher le
sol et d e distraire le pilote, qui pourrait
per dre le contrôle d u véhicule.
FAUM1653
Lubrification des pivots du bras
oscillantFaire contrôler les pivots du bras oscillant
par un bras oscillant aux fréquences spéci-
fiées dans le tableau des entretiens et
graissages périodiques.
Lubrifiants recomman
dés :
Levier de frein :
Graisse silicone
Levier d’embrayage : Graisse à base de savon au li-
thium
Lubrifiant recommand é:
Graisse à base de savon au lithium
Lubrifiant recommand é:
Graisse à base de savon au lithium
UB3LF0F0.book Page 32 Tuesday, July 30, 2019 8:38 AM

Entretien périodique et réglage
7-33
7
FAU23273
Contrôle de la fourcheIl faut contrôler l’état et le fonctionnement
de la fourche en procédant comme suit aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
Contrôle de l’état général
S’assurer que les tubes plongeurs ne sont
ni griffés ni endommagés et que les fuites
d’huile ne sont pas importantes.
Contrôle du fonctionnement
1. Placer le véhicule sur un plan horizon- tal et veiller à ce qu’il soit dressé à la
verticale. AVERTISSEMENT ! Pour
éviter les acci dents corporels, caler
soli dement le véhicule pour qu’il ne
puisse se renverser.
[FWA10752]
2. Tout en actionnant le frein avant, ap-
puyer fermement à plusieurs reprises
sur le guidon afin de contrôler si la
fourche se comprime et se détend en
douceur.
ATTENTION
FCA10591
Si la fourche est en dommagée ou si elle
ne fonctionne pas en douceur, la faire
contrôler et, si nécessaire, réparer par
un concessionnaire Yamaha.
FAU23285
Contrôle de la directionDes roulements de direction usés ou des-
serrés peuvent représenter un danger. Il
convient dès lors de vérifier le fonctionne-
ment de la direction en procédant comme
suit aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages pério-
diques.
1. Soulever la roue avant. (Voir page 7-39.) AVERTISSEMENT ! Pour évi-
ter les acci dents corporels, caler
soli dement le véhicule pour qu’il ne
puisse se renverser.
[FWA10752]
2. Maintenir la base des bras de fourche
et essayer de les déplacer vers l’avant
et l’arrière. Si un jeu quelconque est
ressenti, faire contrôler et, si néces-
saire, réparer la direction par un
concessionnaire Yamaha.
UB3LF0F0.book Page 33 Tuesday, July 30, 2019 8:38 AM

Entretien périodique et réglage
7-34
7
FAU23292
Contrôle des roulements de roueContrôler les roulements de roue avant et
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Si le moyeu de roue a du jeu ou si
la roue ne tourne pas régulièrement, faire
contrôler les roulemen ts de roue par un
concessionnaire Yamaha.
FAU68231
BatterieATTENTION
FCA22960
Utiliser uniquement la batterie d’origine
YAMAHA spécifiée. L’utilisation d’une
batterie différente peut entraîner l’échec
d e l’IMU et le calage du moteur. La batterie se trouve sous la selle du pilote.
(Voir page 4-39.)ATTENTION
FCA22970
L’IMU se trouve sous la batterie. Il est
très sensible et ne peut pas être réparé
par l’utilisateur, c’est pourquoi nous dé-
conseillons de retirer le boîtier d e la bat-
terie ou d e manipuler l’IMU d irectement.
Ne pas enlever, mo difier ou placer
d es matériaux étrangers dans ou
autour du boîtier de la batterie.
 Ne pas soumettre l’IMU à des
chocs violents et manipuler la bat-
terie avec soin.
 Ne pas obstruer le trou de reniflar d
d e l’IMU et ne pas le nettoyer à l’air
comprimé.
La batterie de ce véhicule est de type
plomb-acide à régulation par soupape
(VRLA). Il n’est pas nécessaire de contrôler
le niveau d’électrolyte ni d’ajouter de l’eau
distillée. Il convient toutefois de vérifier la
connexion des câbles de batterie et de res-
serrer, si nécessaire.
AVERTISSEMENT
FWA10761
 L’électrolyte de batterie est extrê-
mement toxique, car l’aci de sulfu-
rique qu’il contient peut causer de
graves brûlures. Éviter tout contact
d ’électrolyte avec la peau, les yeux
ou les vêtements et toujours se pro-
téger les yeux lors d e travaux à
1. Câble positif de batterie (rouge)
2. Câble négatif de batterie (noir)
3. Batterie
3
1
2
UB3LF0F0.book Page 34 Tuesday, July 30, 2019 8:38 AM

Entretien périodique et réglage
7-35
7
proximité d’une batterie. En cas de
contact avec de l’électrolyte, effec-
tuer les PREMIERS SOINS suivants.
EXTERNE : rincer abon damment
à l’eau courante.
INTERNE : boire beaucoup d’eau
ou de lait et consulter immé diate-
ment un mé decin.
YEUX : rincer à l’eau courante pen dant 15 minutes et consulter
rapi dement un mé decin.
 Les batteries pro duisent de l’hy dro-
gène, un gaz inflammable. Éloigner
la batterie d es étincelles, flammes,
cigarettes, etc., et toujours veiller à
bien ventiler la pièce où l’on re-
charge une batterie, si la charge est
effectuée dans un en droit clos.
 TENIR TOUTE BATTERIE HORS DE
PORTÉE DES ENFANTS.
Charge d e la batterie
Confier la charge de la batterie à un
concessionnaire Yamaha dès que possible
si elle semble être déchargée. Ne pas ou-
blier qu’une batterie se décharge plus rapi-
dement si le véhicule est équipé d’acces-
soires électriques.
ATTENTION
FCA16522
Recourir à un chargeur spécial à tension
constante pour charger les batteries de
type plomb-aci de à régulation par sou-
pape (VRLA). Le recours à un chargeur
d e batterie conventionnel en dommage-
rait la batterie.Entreposage de la batterie
1. Quand le véhicule est remisé pendant un mois ou plus, déposer la batterie, la
recharger complètement et la ranger
dans un endroit frais et sec.
ATTENTION : Avant de déposer la
batterie, s’assurer de désactiver le
contacteur à clé, puis débrancher le
câble négatif avant de débrancher
le câble positif.
[FCA16304]
2. Quand la batterie est remisée pour
plus de deux mois, il convient de la
contrôler au moins une fois par mois
et de la recharger quand nécessaire.
3. Charger la batterie au maximum avant de la remonter sur le véhicule.
ATTENTION : Avant de reposer la
batterie, s’assurer de désactiver le
contacteur à clé, puis brancher le
câble positif avant de brancher le
câble négatif.
[FCA16842]
4. Après avoir remonté la batterie, tou- jours veiller à connecter correctement
ses câbles aux bornes.ATTENTION
FCA16531
Toujours veiller à ce que la batterie soit
chargée. Remiser une batterie déchar-
gée risque d e l’endommager de façon ir-
réversible.
UB3LF0F0.book Page 35 Tuesday, July 30, 2019 8:38 AM

Entretien périodique et réglage
7-36
7
FAU66593
Remplacement des fusiblesLe fusible principal, le fusible du moteur du
système ABS et le boîtier à fusibles 1 se si-
tuent sous la selle du pilote. (Voir page
4-39.)
Pour accéder au fusible du moteur du sys-
tème ABS et au boîtier à fusibles 11. Déposer la selle du passager et laselle du pilote. (Voir page 4-39.)
2. Déposer le cache de la batterie après
avoir retiré ses vis. 3. Déposer le cache après avoir retiré
ses vis à serrage rapide.
1. Fusible principal
2. Fusible du moteur ABS
3. Cache du relais de démarreur
4. Fusible de rechange du moteur ABS
14
3
2
1. Boîtier à fusibles 1
2. Fusible du solénoïde d’ABS
3. Fusible du système d’injection de carburant
4. Fusible de papillon des gaz électronique
5. Fusible de sauvegarde (montre et boîtier de commande électronique)
6. Fusible du ventilateur de radiateur auxiliaire
7. Fusible du moteur du ventilateur de radia- teur
8. Fusible de rechange
8 2
3
4
5
6
7
1
1. Couvercle de batterie
2. Vis
1. Vis à serrage rapide
2. Cache
2
2
1
1
2
UB3LF0F0.book Page 36 Tuesday, July 30, 2019 8:38 AM

Entretien périodique et réglage
7-37
7
N.B.Pour accéder au fusible du moteur ABS,
déposer le couvercle du relais du démar-
reur en le tirant vers le haut.Le boîtier à fusibles 2 se trouve sous le
cache A. (Voir page 7-10.)
Si un fusible est grillé, le remplacer comme
suit. 1. Tourner la clé de contact sur “OFF” et
éteindre le circuit électrique concerné.
2. Déposer le fusible grillé et le rempla- cer par un fusible neuf de l’intensité
spécifiée. AVERTISSEMENT ! Ne
pas utiliser d e fusible de calibre su-
périeur à celui recommand é afin
d ’éviter de gravement en dommager
l’installation électrique, voire de
provoquer un incen die.
[FWA15132]
1. Boîtier à fusibles 2
2. Fusible de borne 1
3. Fusible de phare
4. Fusible des feux de détresse
5. Fusible du boîtier de commande électro-
nique du système ABS
6. Fusible du système de signalisation
7. Fusible d’allumage
8. Fusible de rechange
9. Fusible du SCU (YZF-R1M)
234567
8
9
1
Fusibles spécifiés : Fusible principal:
50.0 A
Fusible de borne 1: 2.0 A
Fusible de phare: 7.5 A
Fusible du système de signalisa-
tion: 7.5 A
Fusible d’allumage:
15.0 A
Fusible du moteur du ventilateur de
radiateur:
15.0 A
Fusible du moteur du ventilateur de
radiateur auxiliaire:
10.0 A
Fusible du moteur ABS: 30.0 A
Fusible des feux de détresse: 7.5 A
Fusible de l’ECU ABS:
7.5 A
Fusible du solénoïde d’ABS: 15.0 A
Fusible du SCU: 7.5 A (YZF1000D)
Fusible du système d’injection de
carburant: 15.0 A
UB3LF0F0.book Page 37 Tuesday, July 30, 2019 8:38 AM

Entretien périodique et réglage
7-38
7
3. Tourner la clé de contact sur “ON” et
allumer le circuit électrique concerné
afin de vérifier si le dispositif électrique
fonctionne.
4. Si le fusible neuf grille immédiatement, faire contrôler l’installation électrique
par un concessionnaire Yamaha.
FAU67122
Éclairage du véhiculeCe modèle est équipé d’un système
d’éclairage entièrement à DEL.
Les phares, les veilleuses, les clignotants,
le feu arrière/stop et l’éclairage de la plaque
d’immatriculation sont tous équipés de
DEL. Aucune ampoule du véhicule ne peut
être remplacée par l’utilisateur.
Si une ampoule ne s’allume pas, vérifier les
fusibles et faire contrôler le véhicule par un
concessionnaire Yamaha.ATTENTION
FCA16581
Ne pas coller de pellicules colorées ni
autres a dhésifs sur la lentille d u phare.
N.B.Le phare droit s’allume lorsque le
contacteur Pass/LAP “ /LAP” est
enfoncé ou lorsque l’inverseur feu de
route/feu de croisement est réglé
sur “ ” (feu de route).
 Les veilleuses sont conçues pour
s’éteindre progressivement lorsque le
contact de la R1 est coupé.
Fusible de sauvegarde:
7.5 A
Fusible de papillon des gaz électro-
nique: 7.5 A
1. Veilleuse
2. Phare
12
UB3LF0F0.book Page 38 Tuesday, July 30, 2019 8:38 AM
