Caractéristiques
9-1
9
Dimensions:Longueur hors tout:2055 mm (80.9 in)
Largeur hors tout:
690 mm (27.2 in)
Hauteur hors tout: 1165 mm (45.9 in)
Hauteur de la selle: 855 mm (33.7 in) (YZF1000)
860 mm (33.9 in) (YZF1000D)
Empattement: 1405 mm (55.3 in)
Garde au sol:
130 mm (5.12 in)
Rayon de braquage minimum: 3.4 m (11.16 ft)Poi ds:Poids à vide:
201 kg (443 lb) (YZF1000)
202 kg (445 lb) (YZF1000D)Moteur:Cycle de combustion:4 temps
Circuit de refroidissement: Refroidissement liquide
Dispositif de commande des soupapes:
Double ACT
Disposition du ou des cylindres: En ligne
Nombre de cylindres: 4 cylindres
Cylindrée:
998 cm³ Alésage ×
course:
79.0 × 50.9 mm (3.11 × 2.00 in)
Système de démarrage: Démarreur électrique
Huile moteur:Marque recommandée :
Type:
Entièrement synthétique
Viscosités SAE: 10W-40, 15W-50
Classification d’huile moteur recommandée: API Service de type SG et au-delà, norme
JASO MA
Quantité d’huile moteur: Changement d’huile:3.90 L (4.12 US qt, 3.43 Imp.qt)
Avec dépose du filtre à huile: 4.10 L (4.33 US qt, 3.61 Imp.qt)Quantité de liqui de de refroi dissement:Vase d’expansion (jusqu’au repère de niveau
maximum):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiateur (circuit compris): 2.25 L (2.38 US qt, 1.98 Imp.qt)Carburant:Carburant recommandé :
Essence sans plomb (E10 acceptable)
Indice d’octane (RON) : 95 Capacité du réservoir:
17 L (4.5 US gal, 3.7 Imp.gal)
Quantité de la réserve: 3.0 L (0.79 US gal, 0.66 Imp.gal)
Injection de carburant:Corps de papillon d’accélération:
Repère d’identification:
B3L1 00Transmission:Rapport de démultiplication:
1re:2.600 (39/15)
2e: 2.176 (37/17)
3e: 1.842 (35/19)
4e: 1.579 (30/19)
5e: 1.381 (29/21)
6e: 1.250 (30/24)
Pneu avant:Type:
Sans chambre (Tubeless)
Taille: 120/70ZR17M/C (58W)
Fabricant/modèle: BRIDGESTONE/BATTLAX RACING STREET RS11FPneu arrière:Type:
Sans chambre (Tubeless)
UB3LF0F0.book Page 1 Tuesday, July 30, 2019 8:38 AM

Caractéristiques
9-2
9
Taille:190/55ZR17M/C (75W) (YZF1000)
200/55ZR17M/C (78W) (YZF1000D)
Fabricant/modèle: BRIDGESTONE/BATTLAX RACING
STREET RS11RCharge:Charge maximale:185 kg (408 lb)
La charge maximale du véhicule est
constituée du poids cumulé du pilote, du
passager, du chargement et de tous les
accessoires.Frein avant:Type:
Frein hydraulique à double disqueFrein arrière:Type:Frein hydraulique monodisqueSuspension avant:Type:Fourche télescopiqueSuspension arrière:Type:
Bras oscillant (suspension à liaison)Partie électrique:Tension du système électrique:12 VBatterie:Modèle:YTZ7S(F)
Voltage, capacité: 12 V, 6.0 Ah (10 HR)
Puissance d’ampoule:Phare:
LED
Stop/feu arrière:
LED
Clignotant avant: LED
Clignotant arrière: LED
Veilleuse:
LED
Éclairage de la plaq ue d’immatriculation:
LED
UB3LF0F0.book Page 2 Tuesday, July 30, 2019 8:38 AM

Renseignements complémentaires
10-1
10
FAU53562
Numéros d’id entificationNotez le numéro d’identification du véhi-
cule, le numéro de série du moteur et les
codes figurant sur l’étiquette de modèle
dans les espaces prévus ci-dessous. Ces
numéros d’identification sont nécessaires à
l’enregistrement du véhicule auprès des
autorités locales et à la commande de
pièces détachées auprès d’un concession-
naire Yamaha.
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
NUMÉRO DE SÉRIE DU MOTEUR :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26401
Numéro d’id entification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.N.B.Le numéro d’identification du véhicule sert
à identifier la moto et, selon les pays, est re-
quis lors de son immatriculation.
FAU26442
Numéro de série d u moteur
Le numéro de série du moteur est poin-
çonné sur le carter moteur.
FAU26521
Étiquette des cod es du mo dèle
1. Numéro d’identification du véhicule
1
1. Numéro de série du moteur
1. Étiquette des codes du modèle
1
1
UB3LF0F0.book Page 1 Tuesday, July 30, 2019 8:38 AM

Renseignements complémentaires
10-2
10
L’étiquette des codes du modèle est collée
sur le cadre, sous la selle du passager. (Voir
page 4-39.) Inscrire les renseignements re-
pris sur cette étiquette dans l’espace prévu
à cet effet. Ces renseignements seront né-
cessaires lors de la commande de pièces
de rechange auprès d’un concessionnaire
Yamaha.
FAU69910
Connecteur de diagnosticLe connecteur de diagnostic est situé
comme indiqué.
FAU85300
Enregistrement des données du
véhiculeLe boîtier de commande électronique de ce
modèle enregistre certaines données rela-
tives au véhicule pour faciliter le diagnostic
des dysfonctionnements et également à
des fins de recherche, d’analyse statistique
et développement.
Bien que les capteurs et les données enre-
gistrées varient selon le modèle, les don-
nées principales sont les suivantes :
 État du véhicule et données de perfor-
mances du moteur
 Données relatives à l’injection de car-
burant et aux émissions
Ces données ne sont téléchargées que
lorsqu’un outil de diagnostic des pannes
Yamaha spécial est fixé au véhicule, par
exemple, lors de contrôles d’entretien ou
de procédures de réparation.
Les données du véhicule téléchargées se-
ront traitées de manière appropriée confor-
mément à la politique de confidentialité sui-
vante.
Politique de confi dentialité
1. Connecteur de diagnostic
1
https://www.yamaha-motor.e u/fr/
privacy/privacy-policy.aspx
UB3LF0F0.book Page 2 Tuesday, July 30, 2019 8:38 AM

Renseignements complémentaires
10-3
10
Yamaha ne divulguera pas ces données àun tiers sauf dans les cas suivants. En
outre, Yamaha peut fournir les données du
véhicule à un sous-traitant afin d’externali-
ser les services relatifs à la manipulation
des données du véhicule. Même dans ce
cas, Yamaha demandera au sous-traitant
de manipuler correctement les données du
véhicule fournies et Yamaha traitera les
données de manière appropriée.  Avec l’accord du propriétaire du véhi-
cule
 Lorsque la loi l’y oblige
 Pour utilisation par Yamaha dans le
cadre d’un litige
 Lorsque les données ne concernent
pas un véhicule individuel ni un pro-
priétaireUB3LF0F0.book Page 3 Tuesday, July 30, 2019 8:38 AM

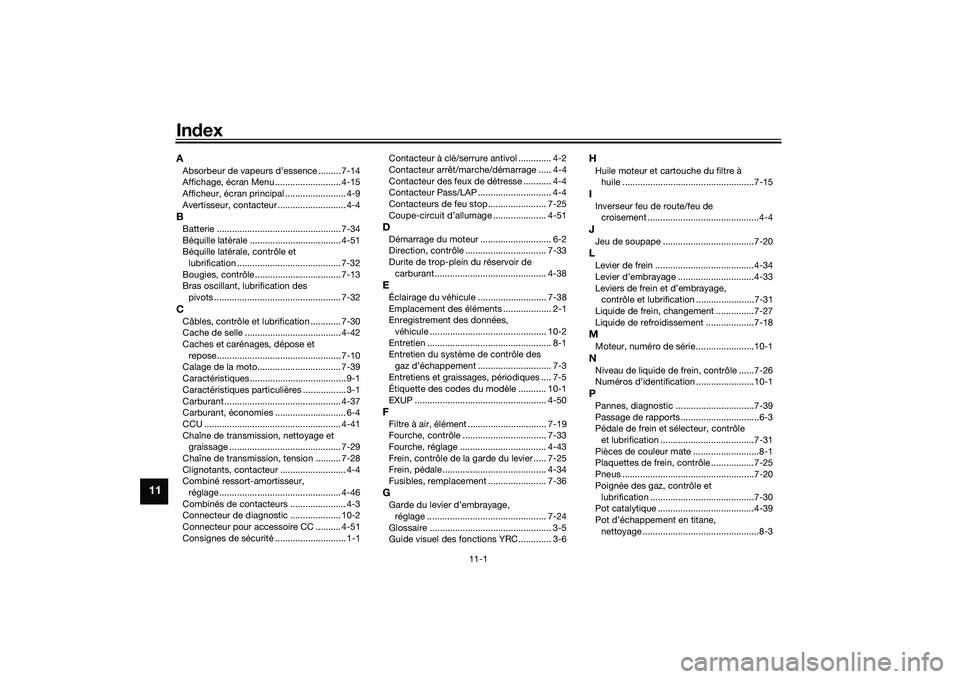

11-1
11
IndexAAbsorbeur de vapeurs d’essence ......... 7-14
Affichage, écran Menu .......................... 4-15
Afficheur, écran principal ........................ 4-9
Avertisseur, contacteur ........................... 4-4BBatterie ................................................. 7-34
Béquille latérale .................................... 4-51
Béquille latérale, contrôle et
lubrification ......................................... 7-32
Bougies, contrôle .................................. 7-13
Bras oscillant, lubrification des
pivots .................................................. 7-32CCâbles, contrôle et lubrification ............ 7-30
Cache de selle ...................................... 4-42
Caches et carénages, dépose et repose................................................. 7-10
Calage de la moto................................. 7-39
Caractéristiques ...................................... 9-1
Caractéristiques particulières ................. 3-1
Carburant .............................................. 4-37
Carburant, économies ............................ 6-4
CCU ...................................................... 4-41
Chaîne de transmission, nettoyage et graissage ............................................ 7-29
Chaîne de transmission, tension .......... 7-28
Clignotants, contact eur .......................... 4-4
Combiné ressort-amortisseur,
réglage................................................ 4-46
Combinés de contacteurs ...................... 4-3
Connecteur de diagnostic .................... 10-2
Connecteur pour accessoire CC .......... 4-51
Consignes de sécurité ............................ 1-1 Contacteur à clé/serrure antivol ............. 4-2
Contacteur arrêt/marche/démarrage ..... 4-4
Contacteur des feux de détresse ........... 4-4
Contacteur Pass/LAP ............................. 4-4
Contacteurs de feu stop....................... 7-25
Coupe-circuit d’allumage ..................... 4-51
DDémarrage du moteur ............................ 6-2
Direction, contrôle ................................ 7-33
Durite de trop-plein du réservoir de
carburant ............................................ 4-38EÉclairage du véhicule ........................... 7-38
Emplacement des éléments ................... 2-1
Enregistrement des données, véhicule .............................................. 10-2
Entretien ................................................. 8-1
Entretien du système de contrôle des
gaz d’échappement ............................. 7-3
Entretiens et graissages, périodiques .... 7-5
Étiquette des codes du modèle ........... 10-1
EXUP .................................................... 4-50FFiltre à air, élément ............................... 7-19
Fourche, contrôle ................................. 7-33
Fourche, réglage .................................. 4-43
Frein, contrôle de la garde du levier ..... 7-25
Frein, pédale......................................... 4-34
Fusibles, remplacement ....................... 7-36GGarde du levier d’embrayage,
réglage ............................................... 7-24
Glossaire ................................................ 3-5
Guide visuel des fonctions YRC ............. 3-6
HHuile moteur et cartouche du filtre à huile ....................................................7-15IInverseur feu de route/feu de croisement ............................................4-4JJeu de soupape ....................................7-20LLevier de frein .......................................4-34
Levier d’embrayage ..............................4-33
Leviers de frein et d’embrayage, contrôle et lubrification .......................7-31
Liquide de frein, changement ...............7-27
Liquide de refroidissement ...................7-18MMoteur, numéro de série.......................10-1NNiveau de liquide de frein, contrôle ......7-26
Numéros d’identification .......................10-1PPannes, diagnostic ...............................7-39
Passage de rapports ...............................6-3
Pédale de frein et sélecteur, contrôle et lubrification .....................................7-31
Pièces de couleur mate ..........................8-1
Plaquettes de frein, contrôle .................7-25
Pneus ....................................................7-20
Poignée des gaz, contrôle et lubrification .........................................7-30
Pot catalytique ......................................4-39
Pot d’échappement en titane, nettoyage ..............................................8-3
UB3LF0F0.book Page 1 Tuesday, July 30, 2019 8:38 AM

Index
11-2
11
RRalenti du moteur, contrôle .................. 7-20
Rangement de documents ................... 4-42
Remisage................................................ 8-4
Réservoir de carburant, bouchon ......... 4-36
Rétroviseurs.......................................... 4-43
Rodage du moteur.................................. 6-1
Roues ................................................... 7-23
Roulements de roue, contrôle .............. 7-34SSélecteur .............................................. 4-33
Selles .................................................... 4-39
Stationnement ........................................ 6-4
Surchauffe du moteur ........................... 7-41
Système de commande de frein
(BC) .................................................... 4-35
Système immobilisateur ......................... 4-1TTableau de recherche des pannes ....... 7-40
Témoin d’alerte de pression d’huile et
de température du liquide de
refroidissement..................................... 4-8
Témoin d’alerte du niveau de
carburant .............................................. 4-6
Témoin d’alerte du système ABS ........... 4-7
Témoin d’alerte du système auxiliaire .... 4-9
Témoin de changement de vitesse ........ 4-7
Témoin de contrôle de la stabilité .......... 4-8
Témoin de défaillance (MIL) ................... 4-6
Témoin de feu de route .......................... 4-6
Témoin de point mort ............................. 4-6
Témoin du système antidémarrage ........ 4-7
Témoins des clignotants ........................ 4-6
Témoins et témoins d’alerte ................... 4-6 Trousse de réparation ............................ 7-2
VVéhicule, numéro d’identification ......... 10-1YYamalube ............................................. 7-18
YRC settings (Réglages YRC) .............. 4-16
YRC (Yamaha Ride Control)................... 3-1
UB3LF0F0.book Page 2 Tuesday, July 30, 2019 8:38 AM

A5-yoko_Blank.fm Page 1 Thursday, December 8, 2011 2:18 PM
