Changement du liquide de frein ....7-27
Tension de la chaîne de
transmission ...............................7-28
Nettoyage et graissage de la chaîne de transmission ..............7-29
Contrôle et lubrification des câbles.........................................7-30
Contrôle et lubrification de la
poignée des gaz.........................7-30
Contrôle et lubrification de la pédale de frein et du
sélecteur ....................................7-31
Contrôle et lubrification des leviers de frein et
d’embrayage ..............................7-31
Contrôle et lubrification de la béquille latérale ..........................7-32
Lubrification des pivots du bras oscillant ......................................7-32
Contrôle de la fourche ...................7-33
Contrôle de la direction .................7-33
Contrôle des roulements de roue ............................................7-34
Batterie ..........................................7-34
Remplacement des fusibles ..........7-36
Éclairage du véhicule ....................7-38
Calage de la moto .........................7-39
Diagnostic de pannes....................7-39
Tableau de recherche des pannes .......................................7-40 Soin et remisage
de la moto ........... 8-1
Remarque concernant les pièces de couleur mate .......................... 8-1
Entretien.......................................... 8-1
Remisage ........................................ 8-4
Caractéristiques ............................... 9-1
Renseignements
complémentaires ........................... 10-1
Numéros d’identification............... 10-1
Connecteur de diagnostic ............ 10-2
Enregistrement des données du véhicule ..................................... 10-2
In dex ................................................ 11-1
UB3LF0F0.book Page 2 Tuesday, July 30, 2019 8:38 AM

1-1
1
Consignes de sécurité
FAU1028C
Être un propriétaire responsable
L’utilisation adéquate et en toute sécurité
de la moto incombe à son propriétaire.
Les motos sont des véhicules monovoies.
Leur sécurité dépend de techniques de
conduite adéquates et des capacités du
conducteur. Tout conducteur doit prendre
connaissance des exigences suivantes
avant de démarrer.
Le pilote doit :
 S’informer correctement auprès d’une
source compétente sur tous les as-
pects de l’utilisation d’une moto.
 Observer les avertissements et procé-
der aux entretiens préconisés dans ce
Manuel du propriétaire.
 Suivre des cours afin d’apprendre à
maîtriser les techniques de conduite
sûres et correctes.
 Faire réviser le véhicule par un méca-
nicien compétent aux intervalles indi-
qués dans ce Manuel du propriétaire
ou lorsque l’état de la mécanique
l’exige.
 Ne jamais conduire une moto avant
d’avoir maîtrisé les techniques néces-
saires. Il est recommandé de suivre
des cours de pilotage. Les débutants
doivent être formés par un moniteur certifié. Contacter un concessionnaire
moto agréé pour vous informer des
cours de pilotage les plus proches de
chez vous.
Con duite en toute sécurité
Effectuer les contrôles avant utilisation à
chaque départ afin de s’assurer que le vé-
hicule peut être conduit en toute sécurité.
L’omission du contrôle ou de l’entretien
corrects du véhicule augmente les risques
d’accident ou d’endommagement. Se re-
porter à la liste des contrôles avant utilisa-
tion à la page 5-1.  Cette moto est conçue pour le trans-
port du pilote et d’un passager.
 La plupart des accidents de circula-
tion entre voitures et motos sont dus
au fait que les automobilistes ne
voient pas les motos. De nombreux
accidents sont causés par un auto-
mobiliste n’ayant pas vu la moto. Se
faire bien voir semble donc permettre
de réduire les risques de ce genre
d’accident.
Dès lors :
• Porter une combinaison de couleur
vive. • Être particulièrement prudent à
l’approche des carrefours, car c’est
aux carrefours que la plupart des
accidents de deux-roues se pro-
duisent.
• Rouler dans le champ de visibilité des automobilistes. Éviter de rouler
dans leur angle mort.
• Ne jamais entretenir une moto sans connaissances préalables. Contac-
ter un concessionnaire moto agréé
pour vous informer de la procédure
d’entretien de base d’une moto.
Certains entretiens ne peuvent être
effectués que par du personnel
qualifié.
 De nombreux accidents sont dus au
manque d’expérience du pilote. Ce
sont, en effet, les motocyclistes qui
n’ont pas un permis pour véhicules à
deux roues valide qui ont le plus d’ac-
cidents.
• Ne pas rouler avant d’avoir acquis
un permis de conduire et ne prêter
sa moto qu’à des pilotes expéri-
mentés.
• Connaître ses limites et ne pas se surestimer. Afin d’éviter un acci-
dent, se limiter à des manœuvres
que l’on peut effectuer en toute
confiance.UB3LF0F0.book Page 1 Tuesday, July 30, 2019 8:38 AM

Consignes de sécurité
1-2
1
• S’exercer à des endroits où il n’y a
pas de trafic tant que l’on ne s’est
pas complètement familiarisé avec
la moto et ses commandes.
 De nombreux accidents sont provo-
qués par des erreurs de conduite du
pilote de moto. Une erreur typique
consiste à prendre un virage trop large
en raison d’une vitesse excessive ou
un virage trop court (véhicule pas as-
sez incliné pour la vitesse).
• Toujours respecter les limites de vi- tesse et ne jamais rouler plus vite
que ne le permet l’état de la route et
le trafic.
• Toujours signaler clairement son in- tention de tourner ou de changer de
bande de circulation. Rouler dans le
champ de visibilité des automobi-
listes.
 La posture du pilote et celle du passa-
ger est importante pour le contrôle
correct du véhicule.
• Le pilote doit garder les deux mains sur le guidon et les deux pieds sur
les repose-pieds afin de conserver
le contrôle de la moto.
• Le passager doit toujours se tenir des deux mains, soit au pilote, soit
à la poignée du passager ou à la
poignée de manutention, si le mo- dèle en est pourvu, et garder les
deux pieds sur les repose-pieds du
passager. Ne jamais prendre en
charge un passager qui ne puisse
placer fermement ses deux pieds
sur les repose-pieds.
 Ne jamais conduire après avoir ab-
sorbé de l’alcool, certains médica-
ments ou des drogues.
 Cette moto a été conçue pour être uti-
lisée sur route uniquement. Ce n’est
pas un véhicule tout-terrain.
Équipement
La plupart des accidents mortels en moto
résultent de blessures à la tête. Le port du
casque est le seul moyen d’éviter ou de li-
miter les blessures à la tête.  Toujours porter un casque homolo-
gué.
 Porter une visière ou des lunettes de
protection. Si les yeux ne sont pas
protégés, le vent risque de troubler la
vue et de retarder la détection des
obstacles.
 Porter des bottes, une veste, un pan-
talon et des gants solides pour se pro-
téger des éraflures en cas de chute.
 Ne jamais porter des vêtements
lâches, car ceux-ci pourraient s’ac-
crocher aux leviers de commande, aux repose-pieds ou même aux
roues, ce qui risque d’être la cause
d’un accident.
 Toujours porter des vêtements de
protection qui couvrent les jambes,
les chevilles et les pieds. Le moteur et
le système d’échappement sont brû-
lants pendant ou après la conduite, et
peuvent, dès lors, provoquer des brû-
lures.
 Les consignes ci-dessus s’adressent
également au passager.
Éviter un empoisonnement au mo-
noxy de de carbone
Tous les gaz d’échappement de moteur
contiennent du monoxyde de carbone, un
gaz mortel. L’inhalation de monoxyde de
carbone peut provoquer céphalées, étour-
dissements, somnolence, nausées, confu-
sion mentale, et finalement la mort.
Le monoxyde de carbone est un gaz inco-
lore, inodore et insipide qui peut être pré-
sent même lorsque l’on ne sent ou ne voit
aucun gaz d’échappement. Des niveaux
mortels de monoxyde de carbone peuvent
s’accumuler rapidement et peuvent suffo-
quer rapidement une victime et l’empêcher
de se sauver. De plus, des niveaux mortels
de monoxyde de carbone peuvent persis-
ter pendant des heures, voire des jours
UB3LF0F0.book Page 2 Tuesday, July 30, 2019 8:38 AM

Consignes de sécurité
1-3
1
dans des endroits peu ou pas ventilés. Si
l’on ressent tout symptôme d’empoisonne-
ment au monoxyde de carbone, il convient
de quitter immédiatement l’endroit, de
prendre l’air et de CONSULTER UN MÉDE-
CIN.
 Ne pas faire tourner un moteur à l’inté-
rieur d’un bâtiment. Même si l’on tente
de faire évacuer les gaz d’échappe-
ment à l’aide de ventilateurs ou en ou-
vrant portes et fenêtres, le monoxyde
de carbone peut atteindre rapidement
des concentrations dangereuses.
 Ne pas faire tourner un moteur dans
un endroit mal ventilé ou des endroits
partiellement clos, comme les
granges, garages ou abris d’auto.
 Ne pas faire tourner un moteur à un
endroit à l’air libre d’où les gaz
d’échappement pourraient être aspi-
rés dans un bâtiment par des ouver-
tures comme portes ou fenêtres.
Charge
L’ajout d’accessoires ou de bagages peut
réduire la stabilité et la maniabilité de la
moto si la répartition du poids est modifiée.
Afin d’éviter tout risque d’accident, monter
accessoires et bagages avec beaucoup de
soin. Redoubler de prudence lors de la
conduite d’une moto chargée d’acces- soires ou de bagages. Voici quelques di-
rectives à suivre concernant les acces-
soires et le chargement de cette moto :
S’assurer que le poids total du pilote, du
passager, des bagages et des accessoires
ne dépasse pas la charge maximum.
La
con duite d’un véhicule surchargé peut
être la cause d’un acci dent.
Même lorsque cette limite de poids n’est
pas dépassée, garder les points suivants à
l’esprit :  Les bagages et les accessoires
doivent être fixés aussi bas et près de
la moto que possible. Attacher soi-
gneusement les bagages les plus
lourds près du centre de la moto et ré-
partir le poids également de chaque
côté afin de ne pas la déséquilibrer.
 Un déplacement soudain du charge-
ment peut créer un déséquilibre. S’as-
surer que les accessoires et les ba-
gages sont correctement attachés avant de prendre la route. Contrôler
fréquemment les fixations des acces-
soires et des bagages.
• Régler correctement la suspension (pour les modèles à suspension ré-
glable) en fonction de la charge et
contrôler l’état et la pression de
gonflage des pneus.
• Ne jamais placer des objets lourds ou volumineux sur le guidon, la
fourche ou le garde-boue avant.
Ces objets (ex. : sac de couchage,
sac à dos ou tente) peuvent désta-
biliser la direction et rendre le ma-
niement plus difficile.
 Ce véhicule n’est pas conçu pour ti-
rer une remorque ni pour être ac-
couplé à un si de-car.
Accessoires Yamaha d’origine
Le choix d’accessoires pour son véhicule
est une décision importante. Des acces-
soires Yamaha d’origine, disponibles uni-
quement chez les concessionnaires
Yamaha, ont été conçus, testés et approu- vés par Yamaha pour l’utilisation sur ce vé-
hicule.
De nombreuses entreprises n’ayant aucun
lien avec Yamaha produisent des pièces et
accessoires, ou mettent à disposition
d’autres modifications pour les véhicules
Charge maximale:
185 kg (408 lb)UB3LF0F0.book Page 3 Tuesday, July 30, 2019 8:38 AM

Consignes de sécurité
1-4
1
Yamaha. Yamaha n’est pas en mesure de
tester les produits disponibles sur le mar-
ché secondaire. Yamaha ne peut dès lors ni
approuver ni recommander l’utilisation
d’accessoires vendus par des tiers ou les
modifications autres que celles recomman-
dées spécialement par Yamaha, même si
ces pièces sont vendues ou montées par
un concessionnaire Yamaha.
Pièces de rechange, accessoires et mo-
d ifications issus du marché secon daire
Bien que des produits du marché secon-
daire puissent sembler être de concept et
de qualité identiques aux accessoires
Yamaha, il faut être conscient que certains de ces accessoires ou certaines de ces
modifications ne sont pas appropriés en
raison du danger potentiel qu’ils repré-
sentent pour soi-même et pour autrui. La
mise en place de produits issus du marché
secondaire ou l’exécution d’une autre mo-
dification du véhicule venant altérer le
concept ou les caractéristiques du véhicule
peut soumettre les occupants du véhicule
ou des tiers à des risques accrus de bles-
sures ou de mort. Le propriétaire est res-
ponsable des dommages découlant d’une
modification du véhicule. Respecter les conseils suivants lors du
montage d’accessoires, ainsi que ceux
donnés à la section “Charge”.
 Ne jamais monter d’accessoires ou
transporter de bagages qui pourraient
nuire au bon fonctionnement de la
moto. Examiner soigneusement les
accessoires avant de les monter pour
s’assurer qu’ils ne réduisent en rien la
garde au sol, l’angle d’inclinaison
dans les virages, le débattement limite
de la suspension, la course de la di-
rection ou le fonctionnement des
commandes. Vérifier aussi qu’ils ne
cachent pas les feux et catadioptres.
• Les accessoires montés sur le gui- don ou autour de la fourche
peuvent créer des déséquilibres
dus à une mauvaise distribution du
poids ou à des changements
d’ordre aérodynamique. Si des ac-
cessoires sont montés sur le gui-
don ou autour de la fourche, ils
doivent être aussi légers et com-
pacts que possible.
• Des accessoires volumineux
risquent de gravement réduire la
stabilité de la moto en raison d’ef-
fets aérodynamiques. Le vent peut
avoir tendance à soulever la moto
et le vent latéral peut la rendre ins- table. De tels accessoires peuvent
également rendre le véhicule ins-
table lors du croisement ou du dé-
passement de camions.
• Certains accessoires peuvent for-
cer le pilote à modifier sa position
de conduite. Une position de
conduite incorrecte réduit la liberté
de mouvement du pilote et peut li-
miter son contrôle du véhicule. De
tels accessoires sont donc décon-
seillés.
 La prudence est de rigueur lors de
l’installation de tout accessoire élec-
trique supplémentaire. Si les acces-
soires excèdent la capacité de l’instal-
lation électrique de la moto, une
défaillance pourrait se produire, ce qui
risque de provoquer des problèmes
d’éclairage et une perte de puissance
du moteur.
Pneus et jantes issus d u marché secon-
d aire
Les pneus et les jantes livrés avec la moto
sont conçus pour les capacités de perfor-
mance du véhicule et sont conçus de sorte
à offrir la meilleure combinaison de mania-
bilité, de freinage et de confort. D’autres
pneus, jantes, tailles et combinaisons
peuvent ne pas être adéquats. Voir pageUB3LF0F0.book Page 4 Tuesday, July 30, 2019 8:38 AM

Consignes de sécurité
1-5
1
7-20 pour les caractéristiques des pneus et
pour plus d’informations sur leur réparation
et leur remplacement.
Transport de la moto
Bien veiller à suivre les instructions sui-
vantes avant de transporter la moto dans
un autre véhicule.  Retirer tous les éléments lâches de la
moto.
 S’assurer que le robinet de carburant
(le cas échéant) est à la position fer-
mée et qu’il n’y a pas de fuites de car-
burant.
 Engager une vitesse (pour les mo-
dèles munis d’une boîte de vitesses à
commande manuelle).
 Arrimer la moto à l’aide de sangles
d’arrimage ou de sangles adéquates
fixées à des éléments solides de la
moto, tels que le cadre ou la bride de
fourche (et non, par exemple, le gui-
don, qui comporte des éléments en
caoutchouc, ou les clignotants, ou
toute pièce pouvant se briser). Choisir
judicieusement l’emplacement des
sangles de sorte qu’elles ne frottent
pas contre des surfaces peintes lors
du transport. 
Les sangles doivent, dans la mesure
du possible, quelque peu compresser
la suspension afin de limiter le rebond
lors du transport.UB3LF0F0.book Page 5 Tuesday, July 30, 2019 8:38 AM

Description
2-1
2
FAU10411

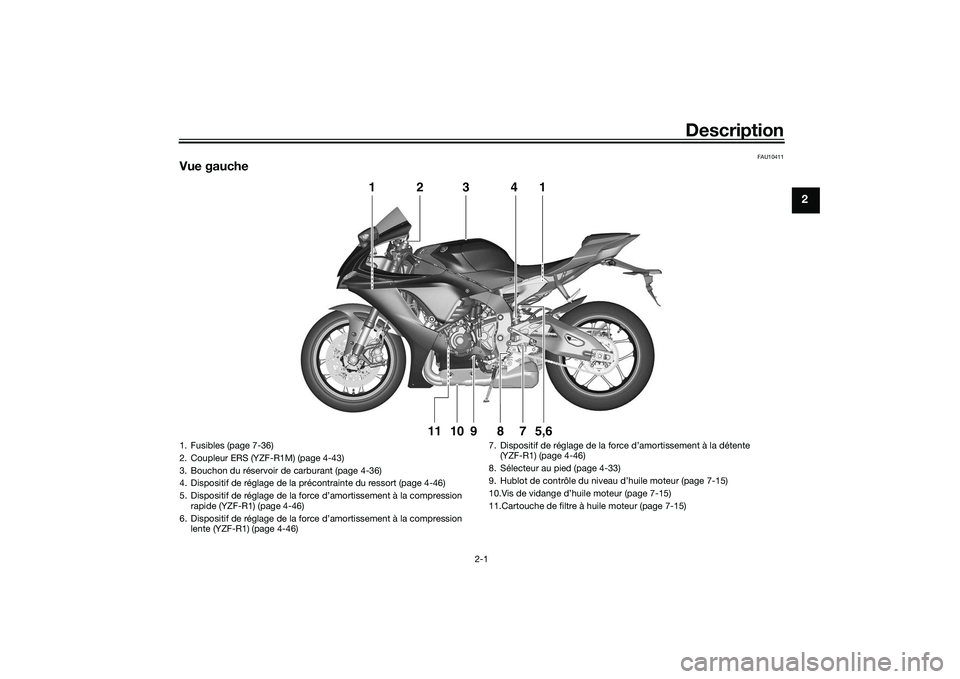

Vue gauche
1
2
3
4
15,6
7
8
9
10
11
1. Fusibles (page 7-36)
2. Coupleur ERS (YZF-R1M) (page 4-43)
3. Bouchon du réservoir de carburant (page 4-36)
4. Dispositif de réglage de la précontrainte du ressort (page 4-46)
5. Dispositif de réglage de la force d’amortissement à la compression rapide (YZF-R1) (page 4-46)
6. Dispositif de réglage de la force d’amortissement à la compression lente (YZF-R1) (page 4-46) 7. Dispositif de réglage de la force d’amortissement à la détente
(YZF-R1) (page 4-46)
8. Sélecteur au pied (page 4-33)
9. Hublot de contrôle du niveau d’huile moteur (page 7-15)
10.Vis de vidange d’huile moteur (page 7-15)
11.Cartouche de filtre à huile moteur (page 7-15)
UB3LF0F0.book Page 1 Tuesday, July 30, 2019 8:38 AM

Description
2-2
2
FAU10421
Vue droite
1 2,3,4
5
7
8
6
9
1. Batterie (page 7-34)
2. Dispositif de réglage de la précontrainte du ressort (page 4-43)
3. Dispositif de réglage de la force d’amortissement à la détente (YZF-R1) (page 4-43)
4. Dispositif de réglage de la force d’amortissement à la compression (YZF-R1) (page 4-43)
5. Vase d’expansion (page 7-18)
6. Espace de rangement pour documents (page 4-42)
7. Bouchon de remplissage de l’huile moteur (page 7-15) 8. Pédale de frein (page 4-34)
9. Réservoir du liquide de frein arrière (page 7-26)UB3LF0F0.book Page 2 Tuesday, July 30, 2019 8:38 AM
