2020 YAMAHA TMAX Manuale duso (in Italian)

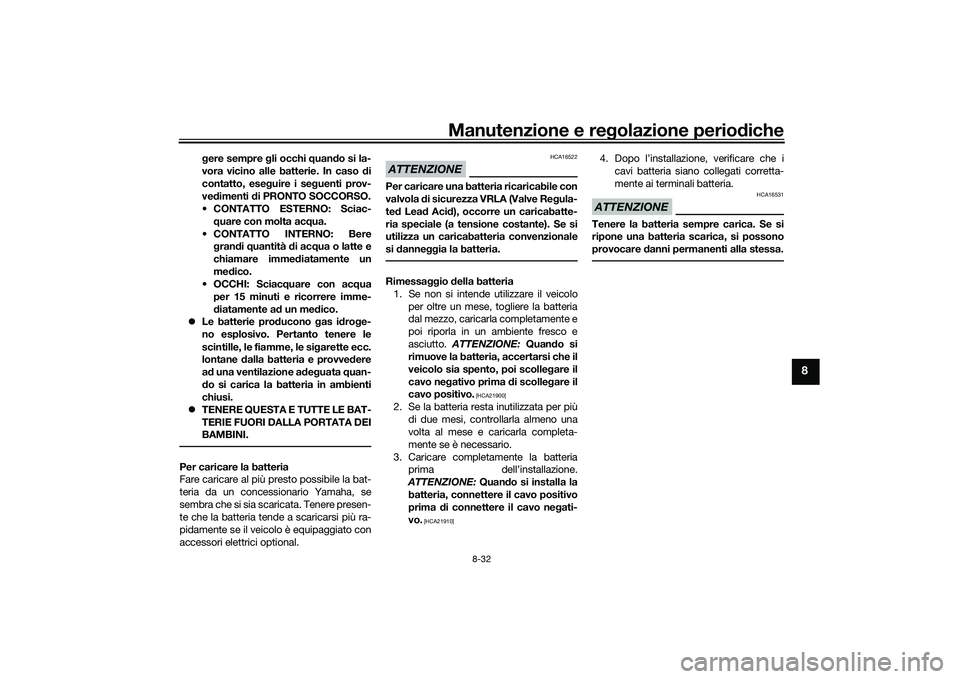

Manutenzione e regolazione perio diche
8-32
8
gere sempre gli occhi quand o si la-
vora vicino alle batterie. In caso d i
contatto, ese guire i se guenti prov-
ve dimenti di PRONTO SOCCORSO.
CONTATTO ESTERNO: Sciac-
quare con molta ac qua.
CONTATTO INTERNO: Bere gran di q uantità di ac qua o latte e
chiamare imme diatamente un
me dico.
OCCHI: Sciac quare con ac qua
per 15 minuti e ricorrere imme-
d iatamente a d un me dico.
 Le batterie pro ducono gas i dro ge-
no esplosivo. Pertanto tenere le
scintille, le fiamme, le si garette ecc.
lontane dalla batteria e provve dere
a d una ventilazione a deg uata quan-
d o si carica la batteria in ambienti
chiusi.
 TENERE QUESTA E TUTTE LE BAT-
TERIE FUORI DALLA PORTATA DEI
BAMBINI.
Per caricare la batteria
Fare caricare al più presto possibile la bat-
teria da un concessionario Yamaha, se
sembra che si sia scaricata. Tenere presen-
te che la batteria tende a scaricarsi più ra-
pidamente se il veicolo è equipaggiato con
accessori elettrici optional.
ATTENZIONE
HCA16522
Per caricare una batteria ricaricabile con
valvola di sicurezza VRLA (Valve Re gula-
te d Lea d Acid ), occorre un caricabatte-
ria speciale (a tensione costante). Se si
utilizza un caricabatteria convenzionale
si danne ggia la batteria.Rimessa ggio della batteria
1. Se non si intende utilizzare il veicolo per oltre un mese, togliere la batteria
dal mezzo, caricarla completamente e
poi riporla in un ambiente fresco e
asciutto. ATTENZIONE: Quando si
rimuove la batteria, accertarsi che il
veicolo sia spento, poi scolle gare il
cavo ne gativo prima di scolle gare il
cavo positivo.
[HCA21900]
2. Se la batteria resta inutilizzata per più
di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.
3. Caricare completa mente la batteria
prima dell’installazione.
ATTENZIONE: Quan do si installa la
batteria, connettere il cavo positivo
prima di connettere il cavo ne gati-
vo.
[HCA21910]
4. Dopo l’installazione, verificare che i cavi batteria siano collegati corretta-
mente ai terminali batteria.ATTENZIONE
HCA16531
Tenere la batteria sempre carica. Se si
ripone una batteria scarica, si possono
provocare danni permanenti alla stessa.
UB3TH0H0.book Page 32 Wednesday, September 4, 2019 9:18 AM

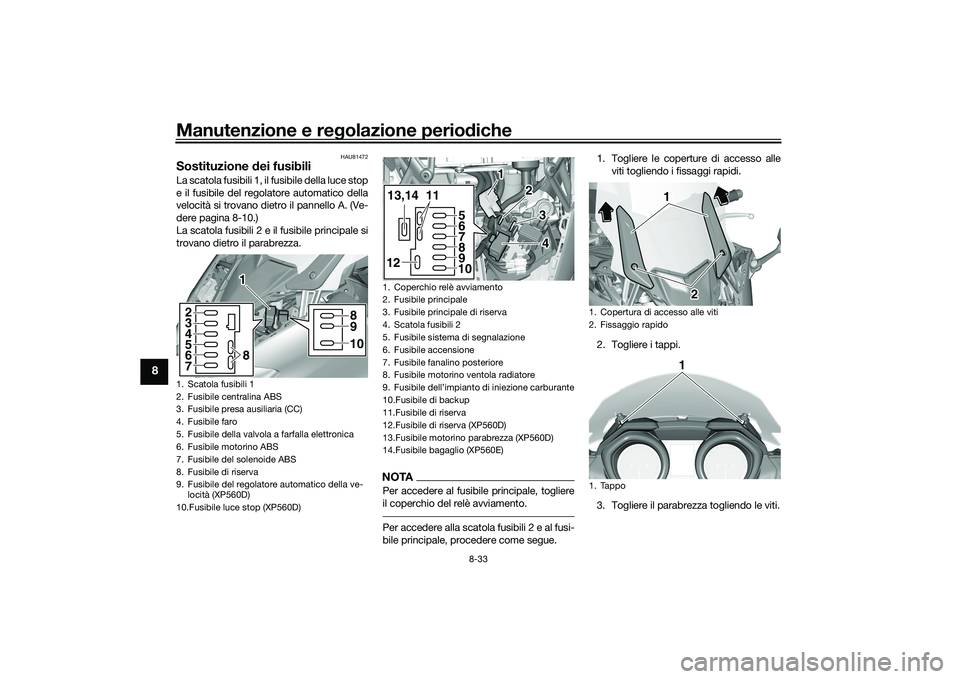

Manutenzione e regolazione perio diche
8-33
8
HAU81472
Sostituzione dei fusibiliLa scatola fusibili 1, il fusibile della luce stop
e il fusibile del regolatore automatico della
velocità si trovano dietro il pannello A. (Ve-
dere pagina 8-10.)
La scatola fusibili 2 e il fusibile principale si
trovano dietro il parabrezza.
NOTAPer accedere al fusibile principale, togliere
il coperchio del relè avviamento.Per accedere alla scatola fusibili 2 e al fusi-
bile principale, procedere come segue. 1. Togliere le coperture di accesso alle
viti togliendo i fissaggi rapidi.
2. Togliere i tappi.
3. Togliere il parabrezza togliendo le viti.
1. Scatola fusibili 1
2. Fusibile centralina ABS
3. Fusibile presa ausiliaria (CC)
4. Fusibile faro
5. Fusibile della valvola a farfalla elettronica
6. Fusibile motorino ABS
7. Fusibile del solenoide ABS
8. Fusibile di riserva
9. Fusibile del regolatore automatico della ve- locità (XP560D)
10.Fusibile luce stop (XP560D)2
3
4
5
6
7
8
8
9
10
1 1
1. Coperchio relè avviamento
2. Fusibile principale
3. Fusibile principale di riserva
4. Scatola fusibili 2
5. Fusibile sistema di segnalazione
6. Fusibile accensione
7. Fusibile fanalino posteriore
8. Fusibile motorino ventola radiatore
9. Fusibile dell’impianto di iniezione carburante
10.Fusibile di backup
11.Fusibile di riserva
12.Fusibile di riserva (XP560D)
13.Fusibile motorino parabrezza (XP560D)
14.Fusibile bagaglio (XP560E)
5
6
7
8
9
10
12 13,14 11
1 1
2
3
2
3
4
4
1. Copertura di accesso alle viti
2. Fissaggio rapido
1. Tappo
1
212
1
UB3TH0H0.book Page 33 Wednesday, September 4, 2019 9:18 AM

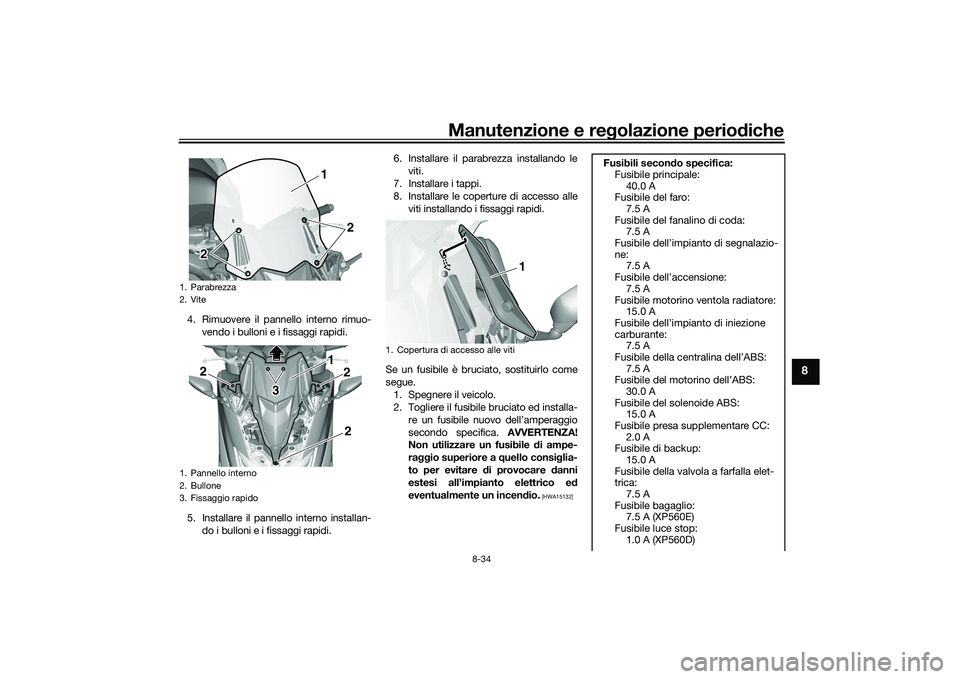

Manutenzione e regolazione perio diche
8-34
8
4. Rimuovere il pannello interno rimuo-
vendo i bulloni e i fissaggi rapidi.
5. Installare il pannello interno installan- do i bulloni e i fissaggi rapidi. 6. Installare il parabr
ezza installando le
viti.
7. Installare i tappi.
8. Installare le coperture di accesso alle viti installando i fissaggi rapidi.
Se un fusibile è bruciato, sostituirlo come
segue. 1. Spegnere il veicolo.
2. Togliere il fusibile bruciato ed installa- re un fusibile nuovo dell’amperaggio
secondo specifica. AVVERTENZA!
Non utilizzare un fusibile di ampe-
ra ggio superiore a quello consi glia-
to per evitare di provocare danni
estesi all’impianto elettrico e d
eventualmente un incen dio.
[HWA15132]
1. Parabrezza
2. Vite
1. Pannello interno
2. Bullone
3. Fissaggio rapido
1
2
2 21 2
2
3 3
2
1. Copertura di accesso alle viti
1
Fusibili secon do specifica:
Fusibile principale:
40.0 A
Fusibile del faro: 7.5 A
Fusibile del fanalino di coda: 7.5 A
Fusibile dell’impianto di segnalazio-
ne: 7.5 A
Fusibile dell’accensione:
7.5 A
Fusibile motorino ventola radiatore: 15.0 A
Fusibile dell’impianto di iniezione
carburante: 7.5 A
Fusibile della centralina dell’ABS: 7.5 A
Fusibile del motorino dell’ABS:
30.0 A
Fusibile del solenoide ABS: 15.0 A
Fusibile presa supplementare CC: 2.0 A
Fusibile di backup:
15.0 A
Fusibile della valvola a farfalla elet-
trica:
7.5 A
Fusibile bagaglio: 7.5 A (XP560E)
Fusibile luce stop: 1.0 A (XP560D)
UB3TH0H0.book Page 34 Wednesday, September 4, 2019 9:18 AM

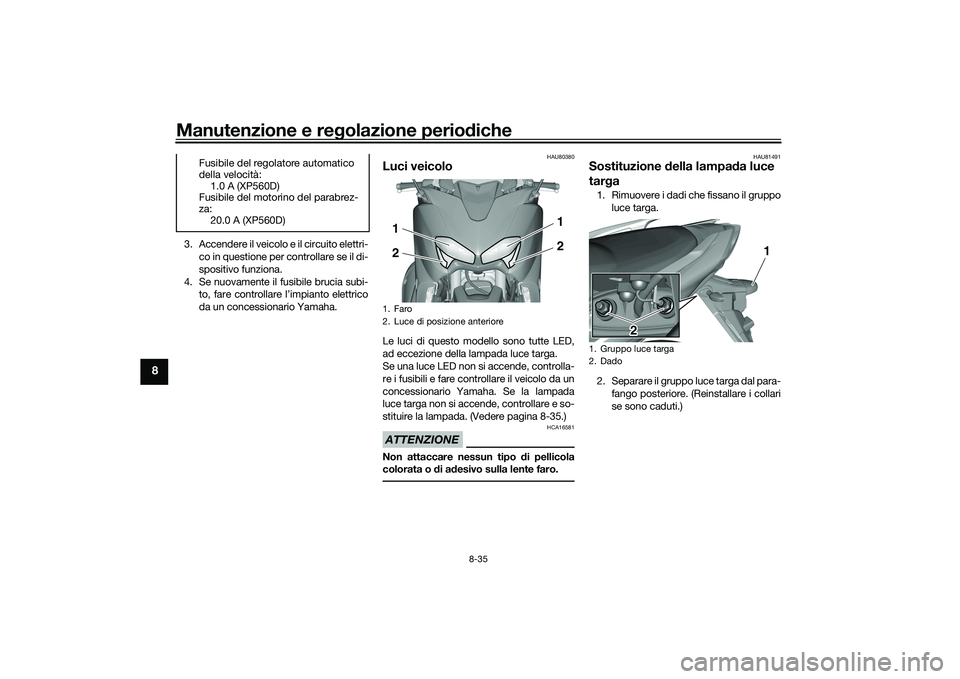

Manutenzione e regolazione perio diche
8-35
8
3. Accendere il veicolo e il circuito elettri-
co in questione per controllare se il di-
spositivo funziona.
4. Se nuovamente il fusibile brucia subi- to, fare controllare l’impianto elettrico
da un concessionario Yamaha.
HAU80380
Luci veicoloLe luci di questo modello sono tutte LED,
ad eccezione della lampada luce targa.
Se una luce LED non si accende, controlla-
re i fusibili e fare controllare il veicolo da un
concessionario Yamaha. Se la lampada
luce targa non si accende, controllare e so-
stituire la lampada. (Vedere pagina 8-35.)ATTENZIONE
HCA16581
Non attaccare nessun tipo di pellicola
colorata o di a desivo sulla lente faro.
HAU81491
Sostituzione della lampa da luce
tar ga1. Rimuovere i dadi che fissano il gruppo
luce targa.
2. Separare il gruppo luce targa dal para- fango posteriore. (Reinstallare i collari
se sono caduti.)
Fusibile del regolatore automatico
della velocità:
1.0 A (XP560D)
Fusibile del motorino del parabrez-
za:
20.0 A (XP560D)
1. Faro
2. Luce di posizione anteriore2 1
2
1
1. Gruppo luce targa
2. Dado
21
UB3TH0H0.book Page 35 Wednesday, September 4, 2019 9:18 AM

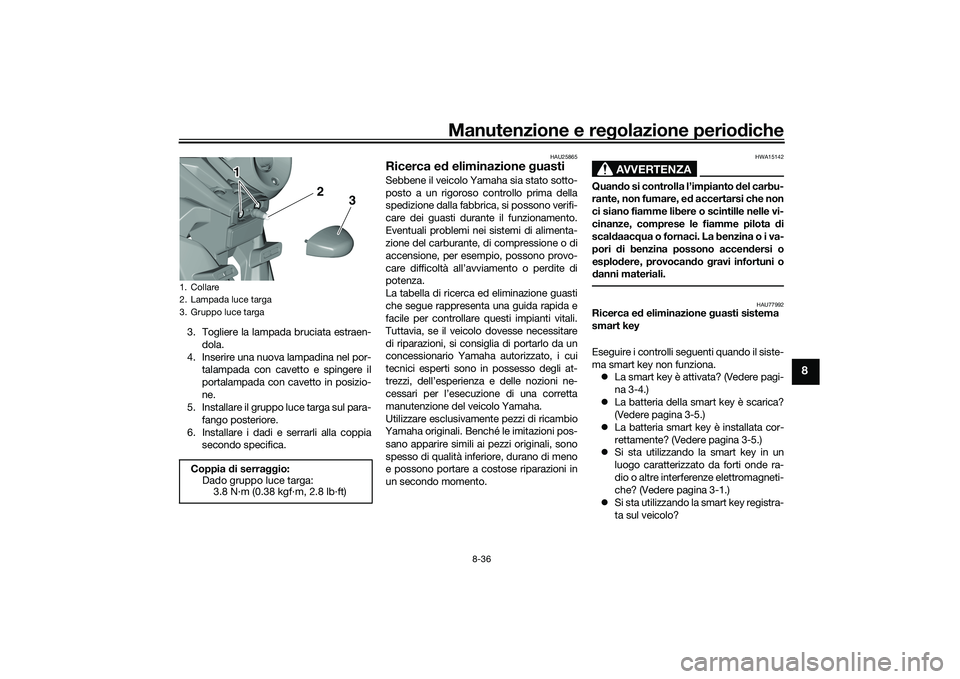

Manutenzione e regolazione perio diche
8-36
8
3. Togliere la lampada bruciata estraen-
dola.
4. Inserire una nuova lampadina nel por- talampada con cavetto e spingere il
portalampada con cavetto in posizio-
ne.
5. Installare il gruppo luce targa sul para-
fango posteriore.
6. Installare i dadi e serrarli alla coppia secondo specifica.
HAU25865
Ricerca e d eliminazione guastiSebbene il veicolo Yamaha sia stato sotto-
posto a un rigoroso controllo prima della
spedizione dalla fabbrica, si possono verifi-
care dei guasti durante il funzionamento.
Eventuali problemi nei sistemi di alimenta-
zione del carburante, di compressione o di
accensione, per esempio, possono provo-
care difficoltà all’avviamento o perdite di
potenza.
La tabella di ricerca ed eliminazione guasti
che segue rappresenta una guida rapida e
facile per controllare questi impianti vitali.
Tuttavia, se il veicolo dovesse necessitare
di riparazioni, si consiglia di portarlo da un
concessionario Yamaha autorizzato, i cui
tecnici esperti sono in possesso degli at-
trezzi, dell’esperienza e delle nozioni ne-
cessari per l’esecuzione di una corretta
manutenzione del veicolo Yamaha.
Utilizzare esclusivamente pezzi di ricambio
Yamaha originali. Benché le imitazioni pos-
sano apparire simili ai pezzi originali, sono
spesso di qualità inferiore, durano di meno
e possono portare a costose riparazioni in
un secondo momento.
AVVERTENZA
HWA15142
Quan do si controlla l’impianto d el carbu-
rante, non fumare, e d accertarsi che non
ci siano fiamme libere o scintille nelle vi-
cinanze, comprese le fiamme pilota di
scal daacq ua o fornaci. La benzina o i va-
pori di benzina possono accen dersi o
esplo dere, provocan do gravi infortuni o
d anni materiali.
HAU77992
Ricerca e d eliminazione g uasti sistema
smart key
Eseguire i controlli seguenti quando il siste-
ma smart key non funziona.  La smart key è attivata? (Vedere pagi-
na 3-4.)
 La batteria della smart key è scarica?
(Vedere pagina 3-5.)
 La batteria smart key è installata cor-
rettamente? (Vedere pagina 3-5.)
 Si sta utilizzando la smart key in un
luogo caratterizzato da forti onde ra-
dio o altre interferenze elettromagneti-
che? (Vedere pagina 3-1.)
 Si sta utilizzando la smart key registra-
ta sul veicolo?
1. Collare
2. Lampada luce targa
3. Gruppo luce targaCoppia di serra ggio:
Dado gruppo luce targa: 3.8 N·m (0.38 kgf·m, 2.8 lb·ft)
3
2
1
UB3TH0H0.book Page 36 Wednesday, September 4, 2019 9:18 AM

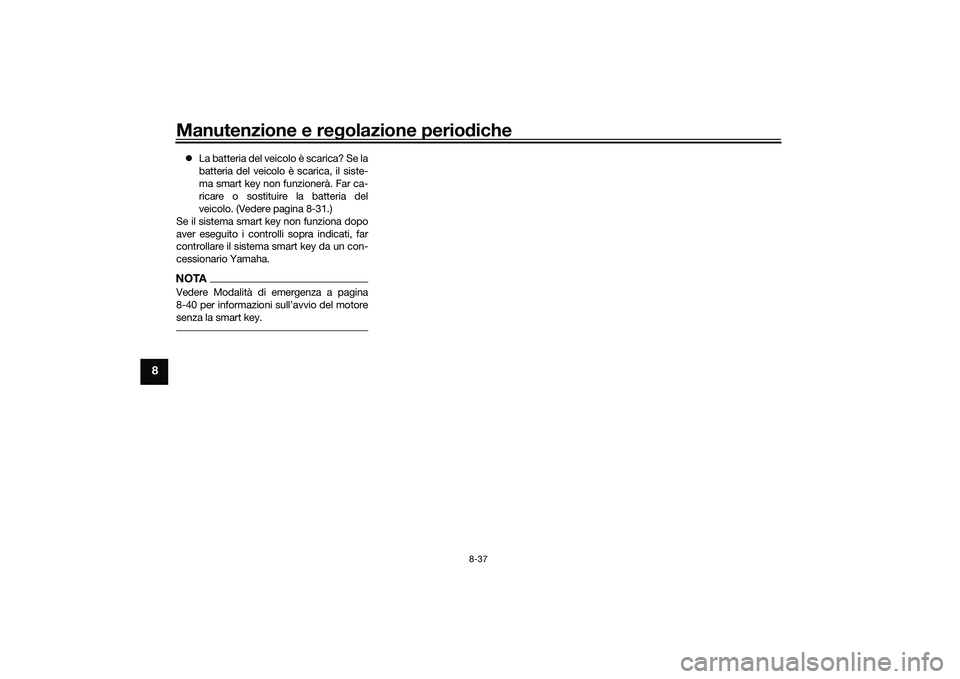

Manutenzione e regolazione perio diche
8-37
8
 La batteria del veicolo è scarica? Se la
batteria del veicolo è scarica, il siste-
ma smart key non funzionerà. Far ca-
ricare o sostituire la batteria del
veicolo. (Vedere pagina 8-31.)
Se il sistema smart key non funziona dopo
aver eseguito i controlli sopra indicati, far
controllare il sistema smart key da un con-
cessionario Yamaha.NOTAVedere Modalità di emergenza a pagina
8-40 per informazioni sull’avvio del motore
senza la smart key.UB3TH0H0.book Page 37 Wednesday, September 4, 2019 9:18 AM

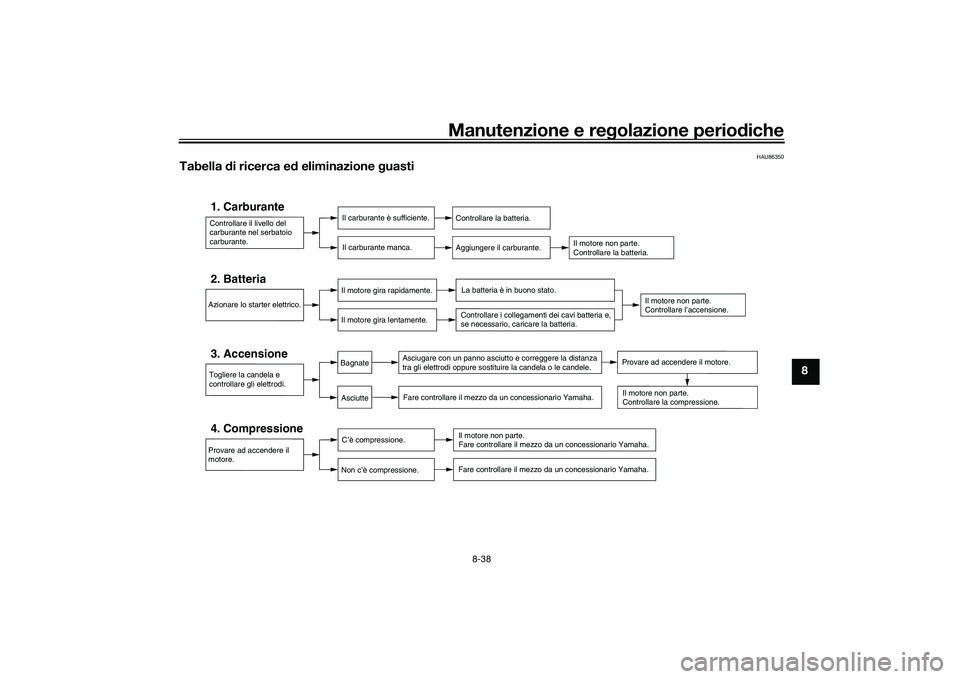

Manutenzione e regolazione perio diche
8-38
8
HAU86350
Tabella di ricerca e d eliminazione guasti
Controllare il livello del
carburante nel serbatoio
carburante.1. Carburante
Il carburante è sufficiente.
Il carburante manca.
Controllare la batteria.
Aggiungere il carburante.
Il motore non parte.
Controllare la batteria.
Il motore non parte.
Controllare l’accensione.
Provare ad accendere il
motore.4. Compressione
C’è compressione.
Non c’è compressione.
Fare controllare il mezzo da un concessionario Yamaha.Il motore non parte.
Fare controllare il mezzo da un concessionario Yamaha.
Togliere la candela e
controllare gli elettrodi.3. Accensione
Asciugare con un panno asciutto e correggere la distanza
tra gli elettrodi oppure sostituire la candela o le candele. Fare controllare il mezzo da un concessionario Yamaha.
Il motore non parte.
Controllare la compressione.
AsciutteBagnate
Provare ad accendere il motore.
Azionare lo starter elettrico.2. Batteria
Il motore gira rapidamente.
Il motore gira lentamente.
La batteria è in buono stato.Controllare i collegamenti dei cavi batteria e,
se necessario, caricare la batteria.
UB3TH0H0.book Page 38 Wednesday, September 4, 2019 9:18 AM

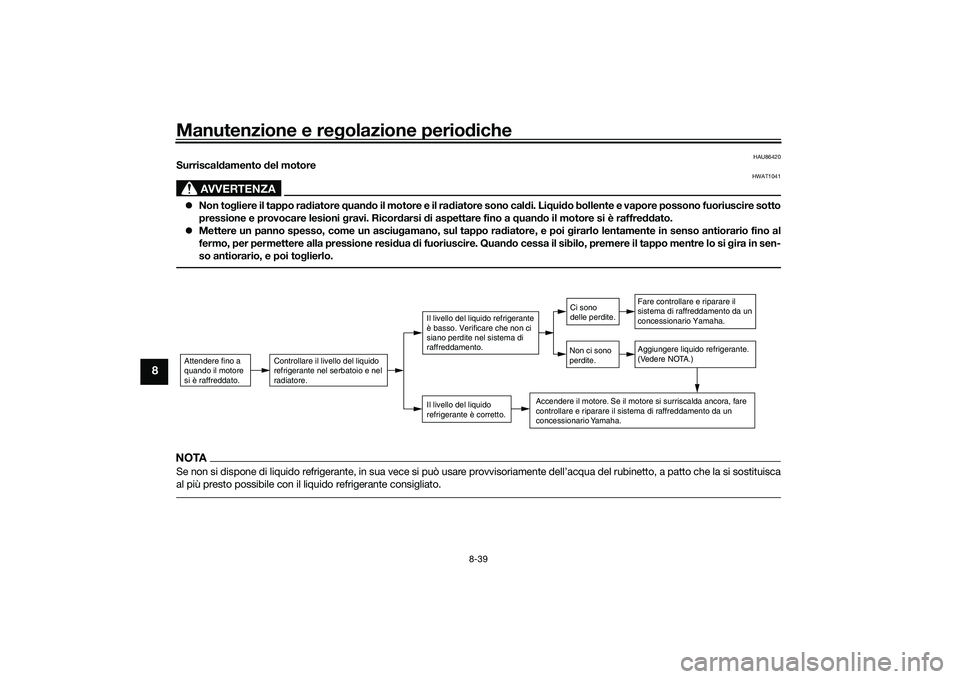

Manutenzione e regolazione perio diche
8-39
8
HAU86420
Surriscal damento del motore
AVVERTENZA
HWAT1041
 Non to gliere il tappo rad iatore quand o il motore e il ra diatore sono cal di. Li qui do bollente e vapore possono fuoriuscire sotto
pressione e provocare lesioni gravi. Ricor darsi di aspettare fino a q uando il motore si è raffre ddato.
 Mettere un panno spesso, come un asciu gamano, sul tappo ra diatore, e poi girarlo lentamente in senso antiorario fino al
fermo, per permettere alla pressione resi dua di fuoriuscire. Quan do cessa il sibilo, premere il tappo mentre lo si gira in sen-
so antiorario, e poi to glierlo.NOTASe non si dispone di liquido refrigerante, in sua vece si può usare provvisoriamente dell’acqua del rubinetto, a patto che la s i sostituisca
al più presto possibile con il liquido refrigerante consigliato.Attendere fino a
quando il motore
si è raffreddato.
Controllare il livello del liquido
refrigerante nel serbatoio e nel
radiatore.
Il livello del liquido
refrigerante è corretto.Il livello del liquido refrigerante
è basso. Verificare che non ci
siano perdite nel sistema di
raffreddamento.
Fare controllare e riparare il
sistema di raffreddamento da un
concessionario Yamaha.
Aggiungere liquido refrigerante.
(Vedere NOTA.)
Accendere il motore. Se il motore si surriscalda ancora, fare
controllare e riparare il sistema di raffreddamento da un
concessionario Yamaha.
Ci sono
delle perdite.
Non ci sono
perdite.
UB3TH0H0.book Page 39 Wednesday, September 4, 2019 9:18 AM
