2020 YAMAHA MT-03 Betriebsanleitungen (in German)

Regelmäßige Wartung und Einstellung
6-21
6
GAU36505

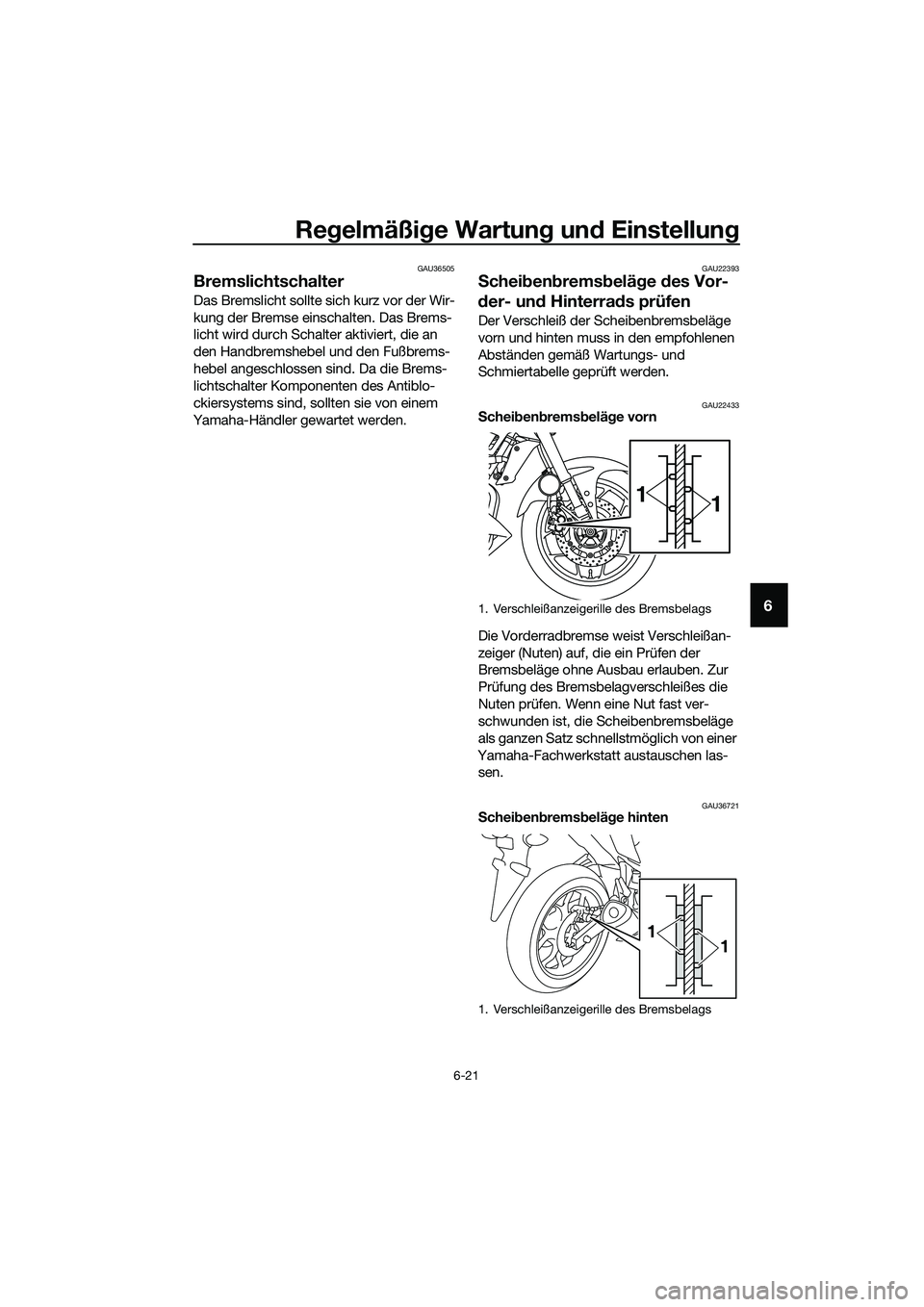

Bremslichtschalter
Das Bremslicht sollte sich kurz vor der Wir-
kung der Bremse einschalten. Das Brems-
licht wird durch Schalter aktiviert, die an
den Handbremshebel und den Fußbrems-
hebel angeschlossen sind. Da die Brems-
lichtschalter Komponenten des Antiblo-
ckiersystems sind, sollten sie von einem
Yamaha-Händler gewartet werden.
GAU22393
Scheibenbremsbeläge des Vor-
der- und Hinterrads prüfen
Der Verschleiß der Scheibenbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
GAU22433Scheibenbremsbeläge vorn
Die Vorderradbremse weist Verschleißan-
zeiger (Nuten) auf, die ein Prüfen der
Bremsbeläge ohne Ausbau erlauben. Zur
Prüfung des Bremsbelagverschleißes die
Nuten prüfen. Wenn eine Nut fast ver-
schwunden ist, die Scheibenbremsbeläge
als ganzen Satz schnellstmöglich von einer
Yamaha-Fachwerkstatt austauschen las-
sen.
GAU36721Scheibenbremsbeläge hinten
1. Verschleißanzeigerille des Bremsbelags
1. Verschleißanzeigerille des Bremsbelags
1
1
1
1
UB6WG0G0.book Page 21 Friday, March 27, 2020 1:07 PM

Regelmäßige Wartung und Einstellung
6-22
6

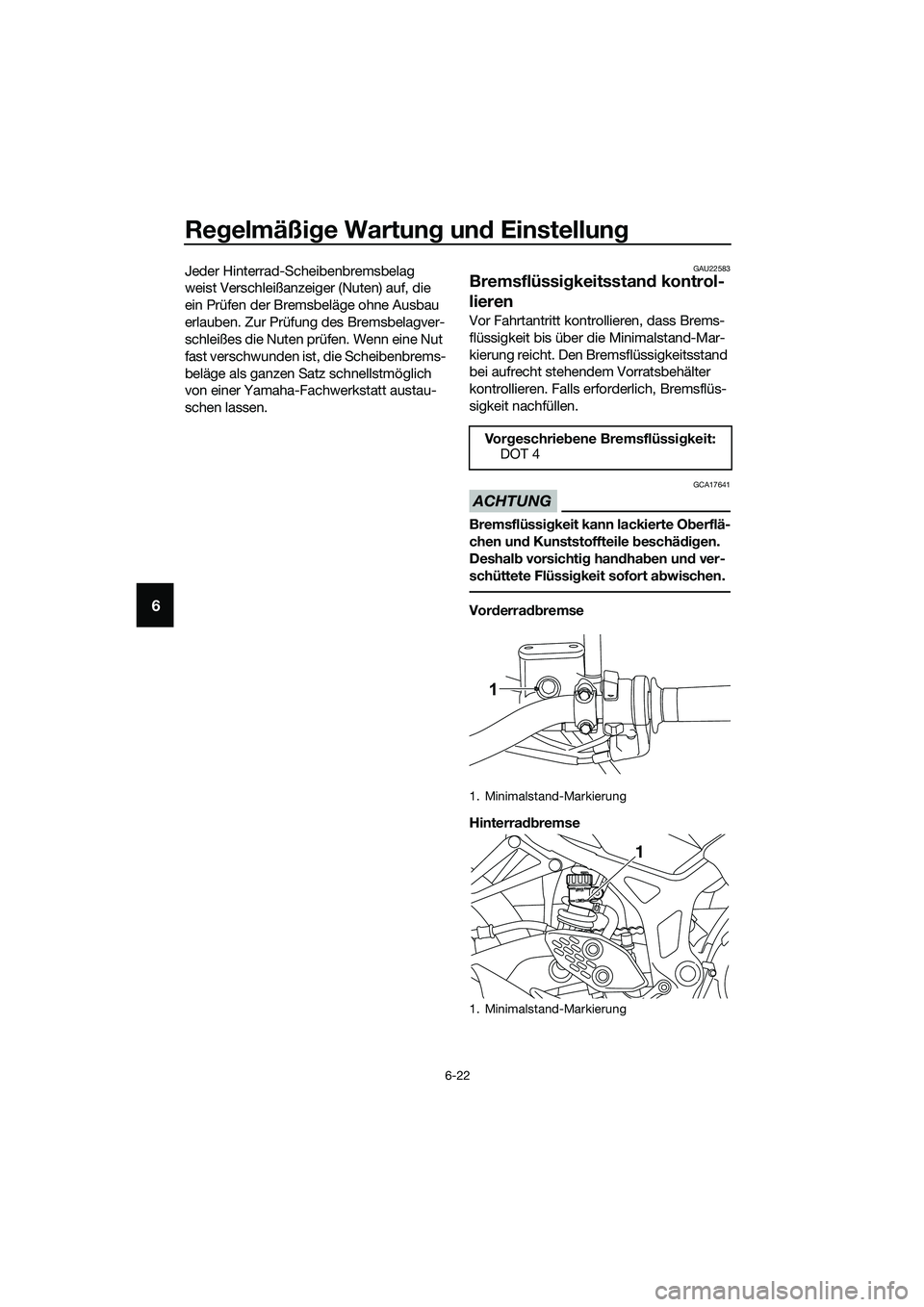

Jeder Hinterrad-Scheibenbremsbelag
weist Verschleißanzeiger (Nuten) auf, die
ein Prüfen der Bremsbeläge ohne Ausbau
erlauben. Zur Prüfung des Bremsbelagver-
schleißes die Nuten prüfen. Wenn eine Nut
fast verschwunden ist, die Scheibenbrems-
beläge als ganzen Satz schnellstmöglich
von einer Yamaha-Fachwerkstatt austau-
schen lassen.GAU22583
Bremsflüssigkeitsstand kontrol-
lieren
Vor Fahrtantritt kontrollieren, dass Brems-
flüssigkeit bis über die Minimalstand-Mar-
kierung reicht. Den Bremsflüssigkeitsstand
bei aufrecht stehendem Vorratsbehälter
kontrollieren. Falls erforderlich, Bremsflüs-
sigkeit nachfüllen.
ACHTUNG
GCA17641
Bremsflüssigkeit kann lackierte Oberflä-
chen und Kunststoffteile beschädigen.
Deshalb vorsichtig handhaben und ver-
schüttete Flüssigkeit sofort abwischen.
Vorderradbremse
Hinterradbremse Vo rgeschriebene Bremsflüssigkeit:
DOT 4
1. Minimalstand-Markierung
1. Minimalstand-Markierung
1
1
UB6WG0G0.book Page 22 Friday, March 27, 2020 1:07 PM

Regelmäßige Wartung und Einstellung
6-23
6

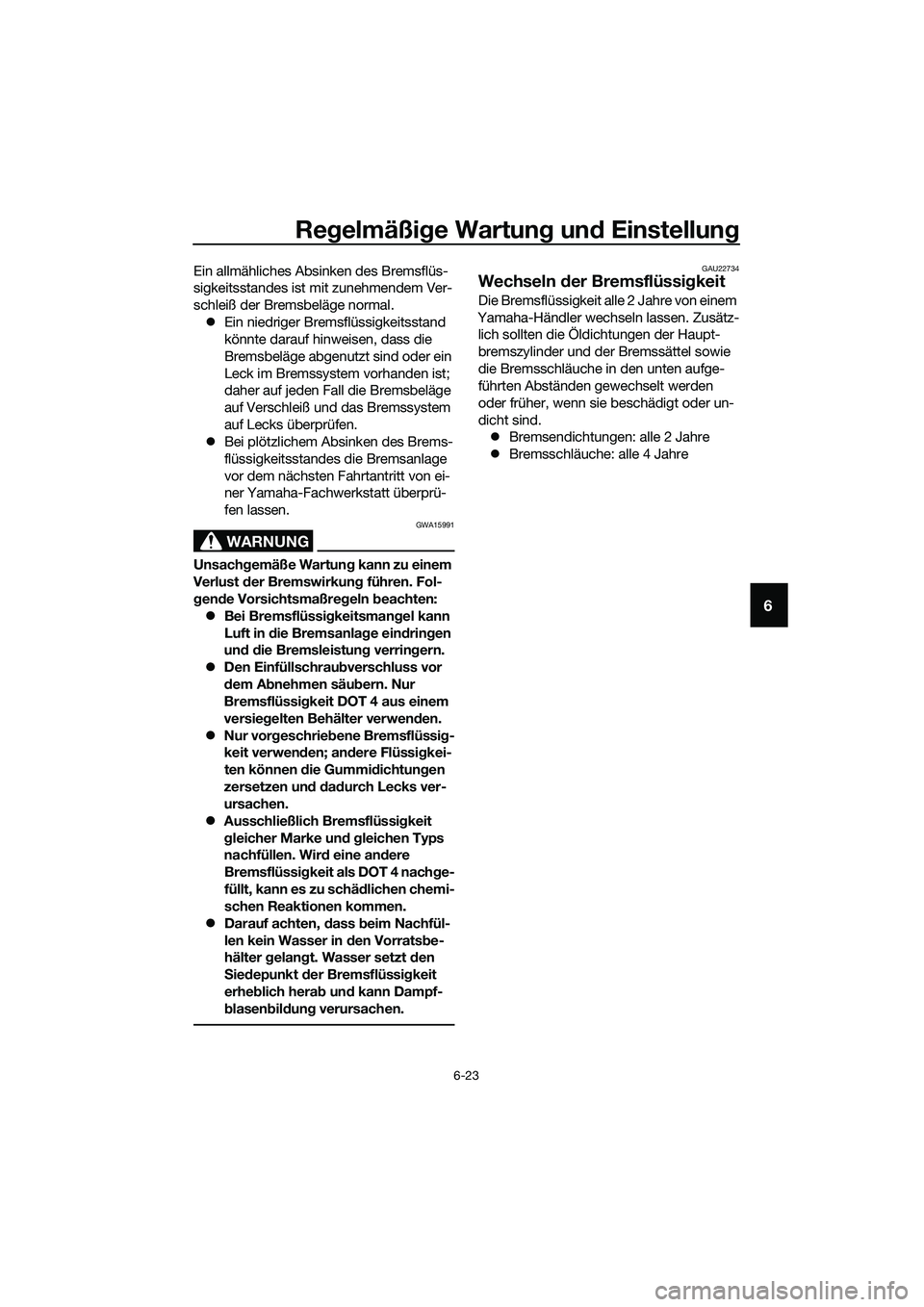

Ein allmähliches Absinken des Bremsflüs-
sigkeitsstandes ist mit zunehmendem Ver-
schleiß der Bremsbeläge normal.
Ein niedriger Bremsflüssigkeitsstand
könnte darauf hinweisen, dass die
Bremsbeläge abgenutzt sind oder ein
Leck im Bremssystem vorhanden ist;
daher auf jeden Fall die Bremsbeläge
auf Verschleiß und das Bremssystem
auf Lecks überprüfen.
Bei plötzlichem Absinken des Brems-
flüssigkeitsstandes die Bremsanlage
vor dem nächsten Fahrtantritt von ei-
ner Yamaha-Fachwerkstatt überprü-
fen lassen.
WARNUNG
GWA15991
Unsachgemäße Wartung kann zu einem
Verlust der Bremswirkung führen. Fol-
gende Vorsichtsmaßregeln beachten:
Bei Bremsflüssigkeitsmangel kann
Luft in die Bremsanlage eindringen
und die Bremsleistung verringern.
Den Einfüllschraubverschluss vor
dem Abnehmen säubern. Nur
Bremsflüssigkeit DOT 4 aus einem
versiegelten Behälter verwenden.
Nur vorgeschriebene Bremsflüssig-
keit verwenden; andere Flüssigkei-
ten können die Gummidichtungen
zersetzen und dadurch Lecks ver-
ursachen.
Ausschließlich Bremsflüssigkeit
gleicher Marke und gleichen Typs
nachfüllen. Wir
d eine andere
Bremsflüssigkeit als DOT 4 nachge-
füllt, kann es zu schädlichen chemi-
schen Reaktionen kommen.
Darauf achten, dass beim Nachfül-
len kein Wasser in den Vorratsbe-
hälter gelangt. Wasser setzt den
Siedepunkt der Bremsflüssigkeit
erheblich herab und kann Dampf-
blasenbildung verursachen.
GAU22734
Wechseln der Bremsflüssigkeit
Die Bremsflüssigkeit alle 2 Jahre von einem
Yamaha-Händler wechseln lassen. Zusätz-
lich sollten die Öldichtungen der Haupt-
bremszylinder und der Bremssättel sowie
die Bremsschläuche in den unten aufge-
führten Abständen gewechselt werden
oder früher, wenn sie beschädigt oder un-
dicht sind.
Bremsendichtungen: alle 2 Jahre
Bremsschläuche: alle 4 Jahre
UB6WG0G0.book Page 23 Friday, March 27, 2020 1:07 PM

Regelmäßige Wartung und Einstellung
6-24
6
GAU22762

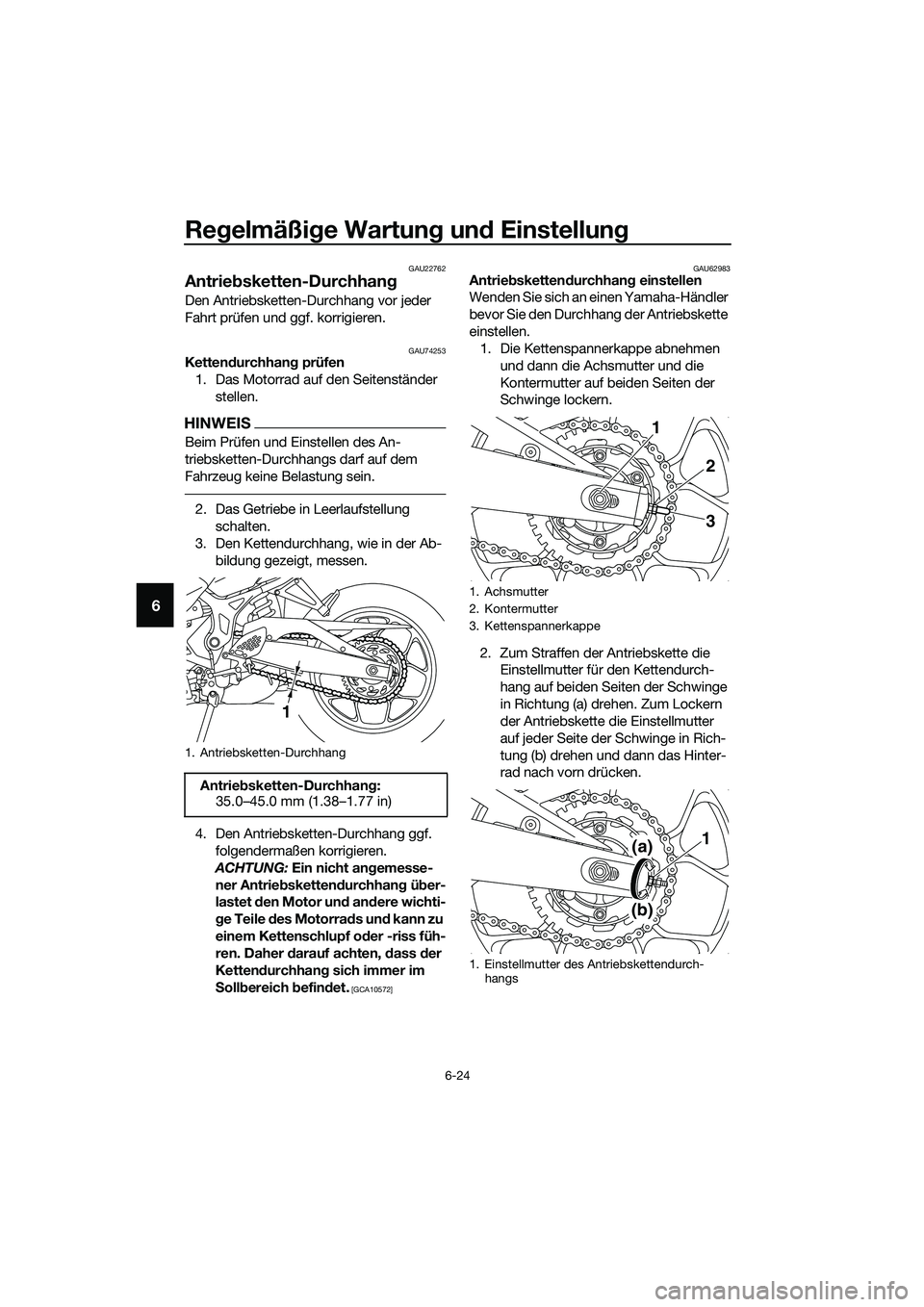

Antriebsketten-Durchhang
Den Antriebsketten-Durchhang vor jeder
Fahrt prüfen und ggf. korrigieren.
GAU74253Kettendurchhang prüfen
1. Das Motorrad auf den Seitenständer
stellen.
HINWEIS
Beim Prüfen und Einstellen des An-
triebsketten-Durchhangs darf auf dem
Fahrzeug keine Belastung sein.
2. Das Getriebe in Leerlaufstellung
schalten.
3. Den Kettendurchhang, wie in der Ab-
bildung gezeigt, messen.
4. Den Antriebsketten-Durchhang ggf.
folgendermaßen korrigieren.
ACHTUNG: Ein nicht angemesse-
ner Antriebskettendurchhang über-
lastet den Motor und andere wichti-
ge Teile des Motorrads und kann zu
einem Kettenschlupf oder -riss füh-
ren. Daher darauf achten, dass der
Kettendurchhang sich immer im
Sollbereich befindet.
[GCA10572]GAU62983
Antriebskettendurchhang einstellen
Wenden Sie sich an einen Yamaha-Händler
bevor Sie den Durchhang der Antriebskette
einstellen.
1. Die Kettenspannerkappe abnehmen
und dann die Achsmutter und die
Kontermutter auf beiden Seiten der
Schwinge lockern.
2. Zum Straffen der Antriebskette die
Einstellmutter für den Kettendurch-
hang auf beiden Seiten der Schwinge
in Richtung (a) drehen. Zum Lockern
der Antriebskette die Einstellmutter
auf jeder Seite der Schwinge in Rich-
tung (b) drehen und dann das Hinter-
rad nach vorn drücken.
1. Antriebsketten-Durchhang
Antriebsketten-Durchhang:
35.0–45.0 mm (1.38–1.77 in)
1
1. Achsmutter
2. Kontermutter
3. Kettenspannerkappe
1. Einstellmutter des Antriebskettendurch-
hangs
2
3
1
1(a)
(b)
UB6WG0G0.book Page 24 Friday, March 27, 2020 1:07 PM

Regelmäßige Wartung und Einstellung
6-25
6
HINWEIS
Beide Antriebskettenspanner jeweils
gleichmäßig einstellen, damit die Ausrich-
tung sich nicht verstellt. Die Markierungen
auf beiden Seiten der Schwinge dienen
zum korrekten Ausrichten des Hinterrads.
3. Die Achsmutter und dann die Konter-
muttern mit dem vorgeschriebenen
Drehmoment festziehen.
4. Sicherstellen, dass die Antriebsket-
tenspanner gleichmäßig eingestellt
sind, der Antriebskettendurchgang
korrekt ist und die Antriebskette sich
reibungslos bewegt.
5. Die Kettenspannerkappen einbauen.
GAU23026
Antriebskette säubern und
schmieren
Die Kette muss gemäß Wartungs- und
Schmiertabelle gereinigt und geschmiert
werden, um den Verschleiß gering zu hal-
ten. Dies gilt besonders für den Betrieb in
nassen oder staubigen Gegenden. Die An-
triebskette wie folgt warten:
ACHTUNG
GCA10584
Die Antriebskette muss nach der Reini-
gung des Motorrads, nach einer Fahrt im
Regen oder nach einer Fahrt in feuchter
Umgebung geschmiert werden.
1. Die Kette in einem Petroleumbad mit
einer kleinen weichen Bürste reinigen.
ACHTUNG: Um eine Beschädigung
der O-Ringe zu vermeiden, die An-
triebskette nicht mit einem Dampf-
bzw. Hochdruckreiniger oder ei-
nem ungeeigneten Lösungsmittel
reinigen.
[GCA11122]
2. Die Kette trockenreiben.
3. Die Kette gründlich mit O-Ring-Ket-
tenspray schmieren. ACHTUNG: Auf
die Antriebskette kein Motoröl oder
anderes Schmiermittel auftragen,
da dies Substanzen enthalten könn-
te, die die O-Ringe beschädigen.

[GCA11112]
1. Ausrichtungsmarkierungen
2. Kettenspanner
Anzugsmomente:
Achsmutter:
57 N·m (5.7 kgf·m, 42 lb·ft)
Kontermutter:
16 N·m (1.6 kgf·m, 12 lb·ft)
1 2
UB6WG0G0.book Page 25 Friday, March 27, 2020 1:07 PM

Regelmäßige Wartung und Einstellung
6-26
6
GAU23098

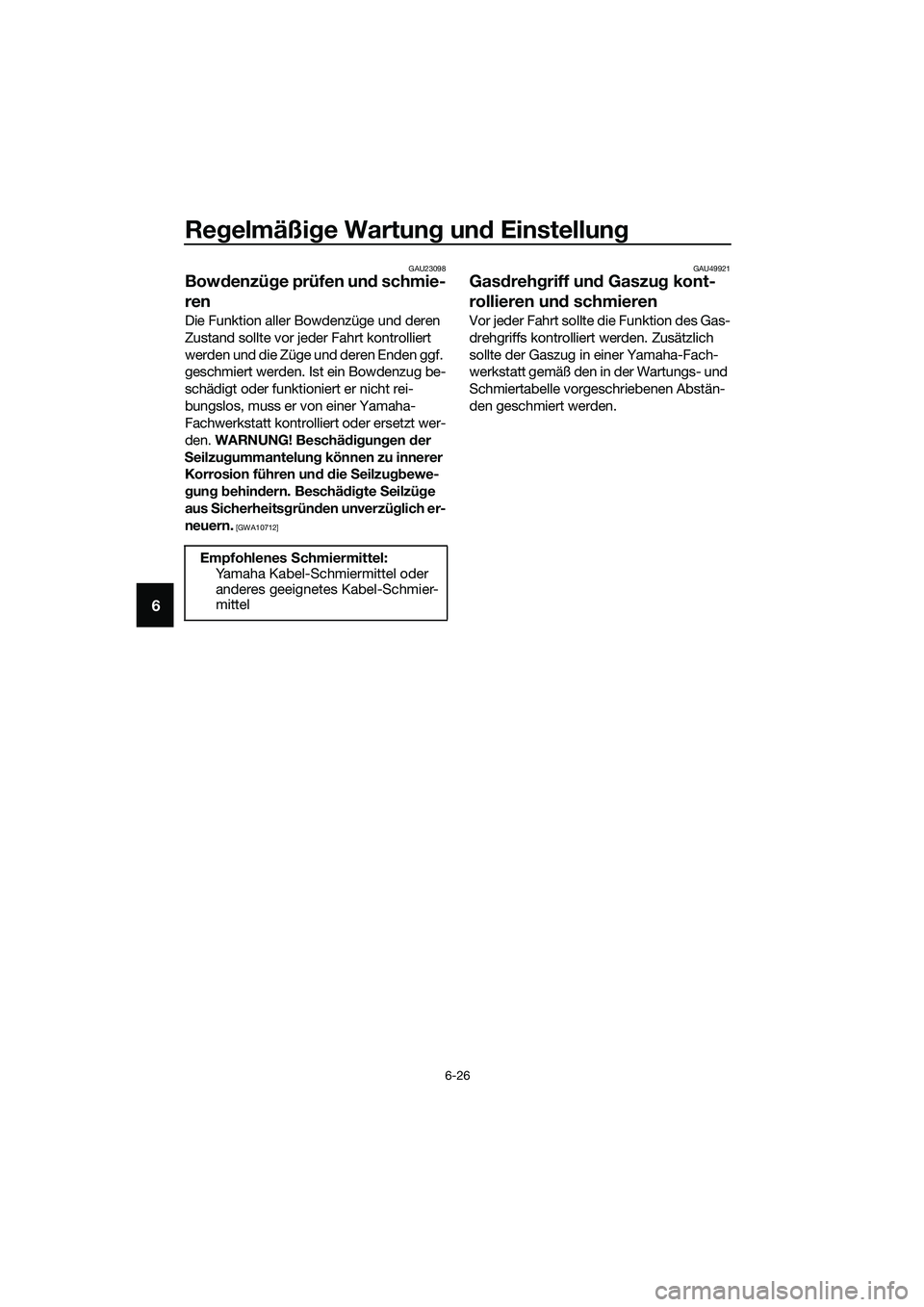

Bowdenzüge prüfen und schmie-
ren
Die Funktion aller Bowdenzüge und deren
Zustand sollte vor jeder Fahrt kontrolliert
werden und die Züge und deren Enden ggf.
geschmiert werden. Ist ein Bowdenzug be-
schädigt oder funktioniert er nicht rei-
bungslos, muss er von einer Yamaha-
Fachwerkstatt kontrolliert oder ersetzt wer-
den. WARNUNG! Beschädigungen der
Seilzugummantelung können zu innerer
Korrosion führen und die Seilzugbewe-
gung behindern. Beschädigte Seilzüge
aus Sicherheitsgründen unverzüglich er-
neuern.
[GWA10712]GAU49921
Gasdrehgriff und Gaszug kont-
rollieren und schmieren
Vor jeder Fahrt sollte die Funktion des Gas-
drehgriffs kontrolliert werden. Zusätzlich
sollte der Gaszug in einer Yamaha-Fach-
werkstatt gemäß den in der Wartungs- und
Schmiertabelle vorgeschriebenen Abstän-
den geschmiert werden.
Empfohlenes Schmiermittel:
Yamaha Kabel-Schmiermittel oder
anderes geeignetes Kabel-Schmier-
mittel
UB6WG0G0.book Page 26 Friday, March 27, 2020 1:07 PM

Regelmäßige Wartung und Einstellung
6-27
6
GAU44276

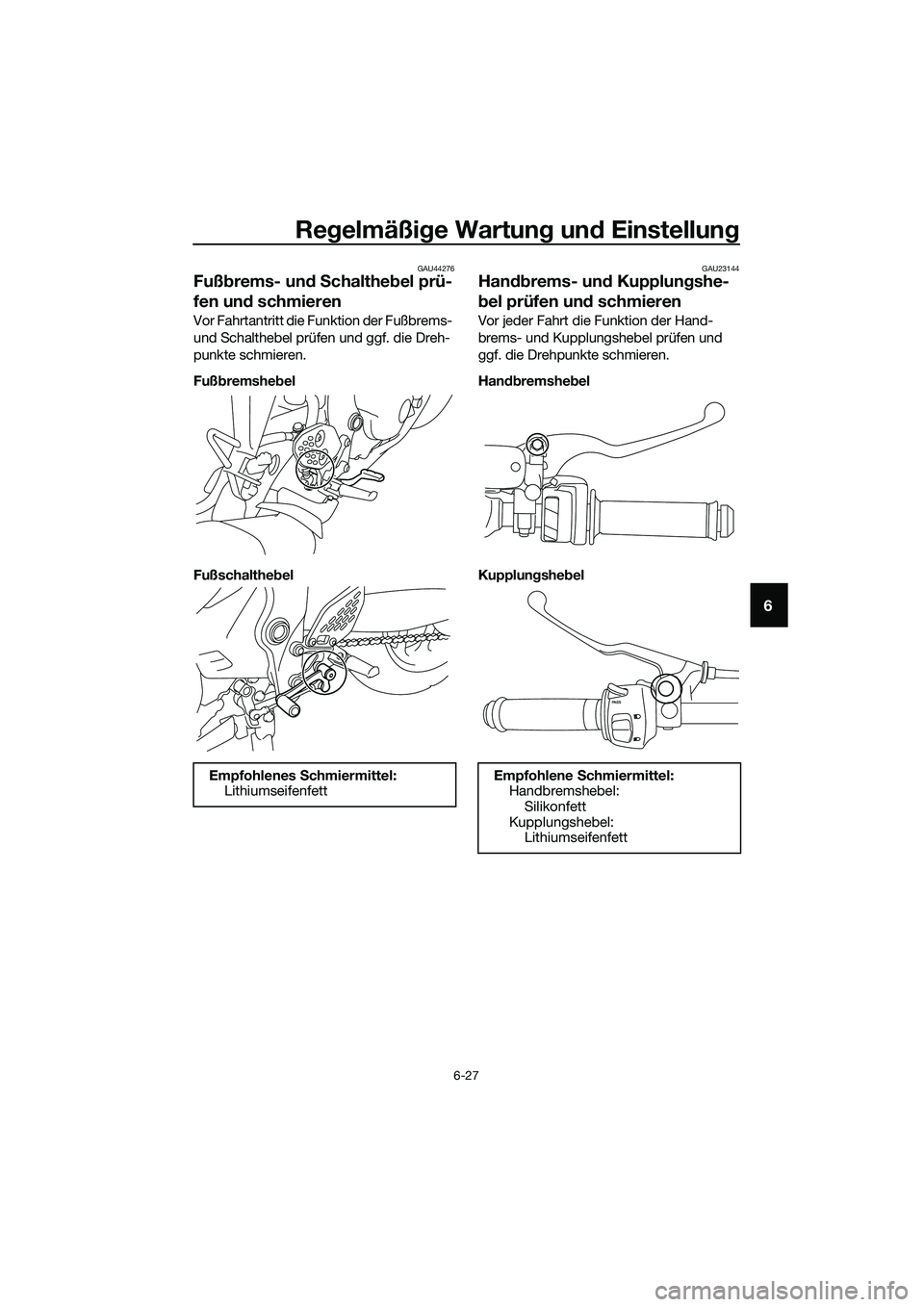

Fußbrems- und Schalthebel prü-
fen und schmieren
Vor Fahrtantritt die Funktion der Fußbrems-
und Schalthebel prüfen und ggf. die Dreh-
punkte schmieren.
Fußbremshebel
Fußschalthebel
GAU23144
Handbrems- und Kupplungshe-
bel prüfen und schmieren
Vor jeder Fahrt die Funktion der Hand-
brems- und Kupplungshebel prüfen und
ggf. die Drehpunkte schmieren.
Handbremshebel
Kupplungshebel
Empfohlenes Schmiermittel:
Lithiumseifenfett
Empfohlene Schmiermittel:
Handbremshebel:
Silikonfett
Kupplungshebel:
Lithiumseifenfett
UB6WG0G0.book Page 27 Friday, March 27, 2020 1:07 PM

Regelmäßige Wartung und Einstellung
6-28
6
GAU23203

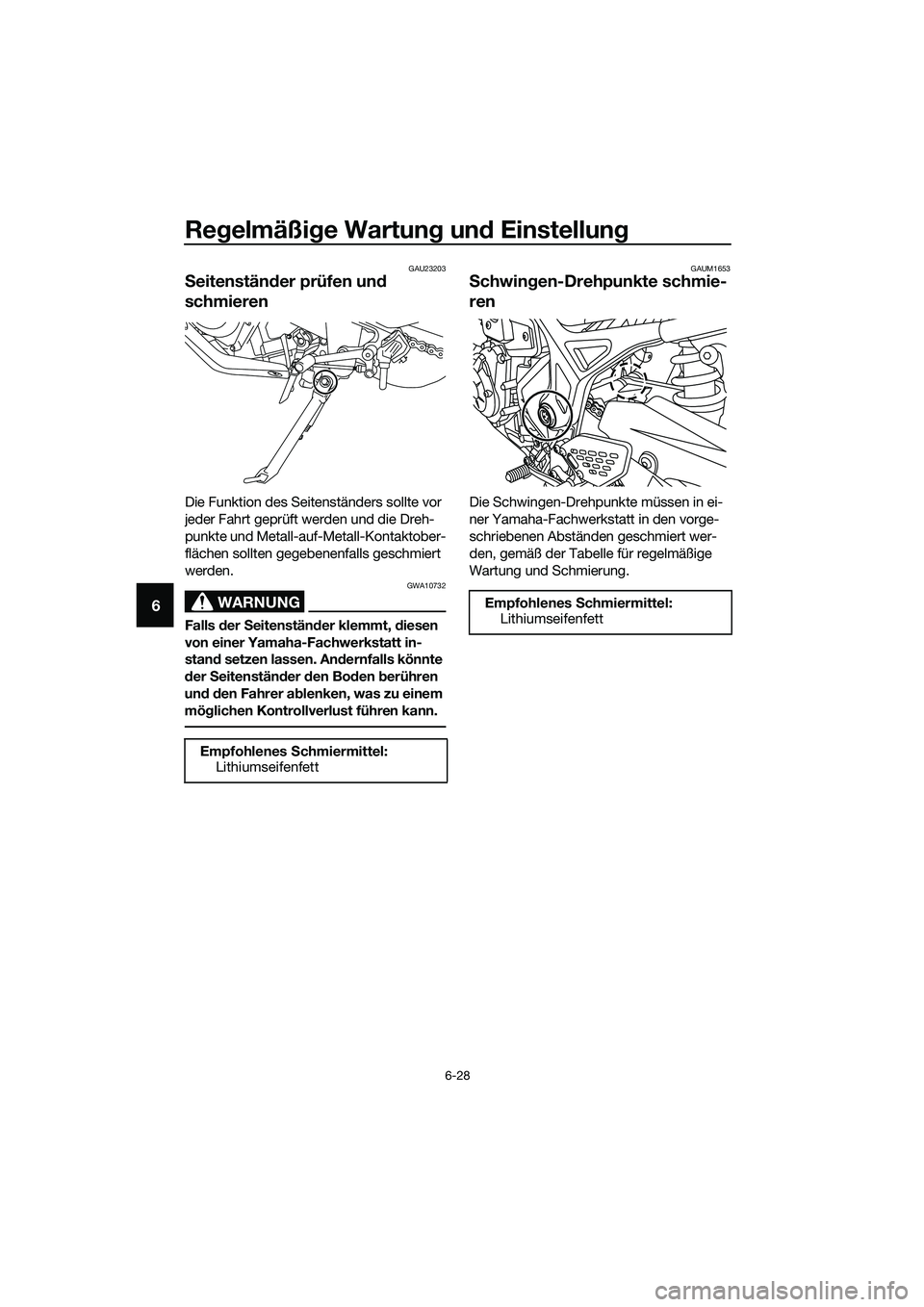

Seitenständer prüfen und
schmieren
Die Funktion des Seitenständers sollte vor
jeder Fahrt geprüft werden und die Dreh-
punkte und Metall-auf-Metall-Kontaktober-
flächen sollten gegebenenfalls geschmiert
werden.
WARNUNG
GWA10732
Falls der Seitenständer klemmt, diesen
von einer Yamaha-Fachwerkstatt in-
stand setzen lassen. Andernfalls könnte
der Seitenständer den Boden berühren
und den Fahrer ablenken, was zu einem
möglichen Kontrollverlust führen kann.
GAUM1653
Schwingen-Drehpunkte schmie-
ren
Die Schwingen-Drehpunkte müssen in ei-
ner Yamaha-Fachwerkstatt in den vorge-
schriebenen Abständen geschmiert wer-
den, gemäß der Tabelle für regelmäßige
Wartung und Schmierung.
Empfohlenes Schmiermittel:
Lithiumseifenfett
Empfohlenes Schmiermittel:
Lithiumseifenfett
UB6WG0G0.book Page 28 Friday, March 27, 2020 1:07 PM
