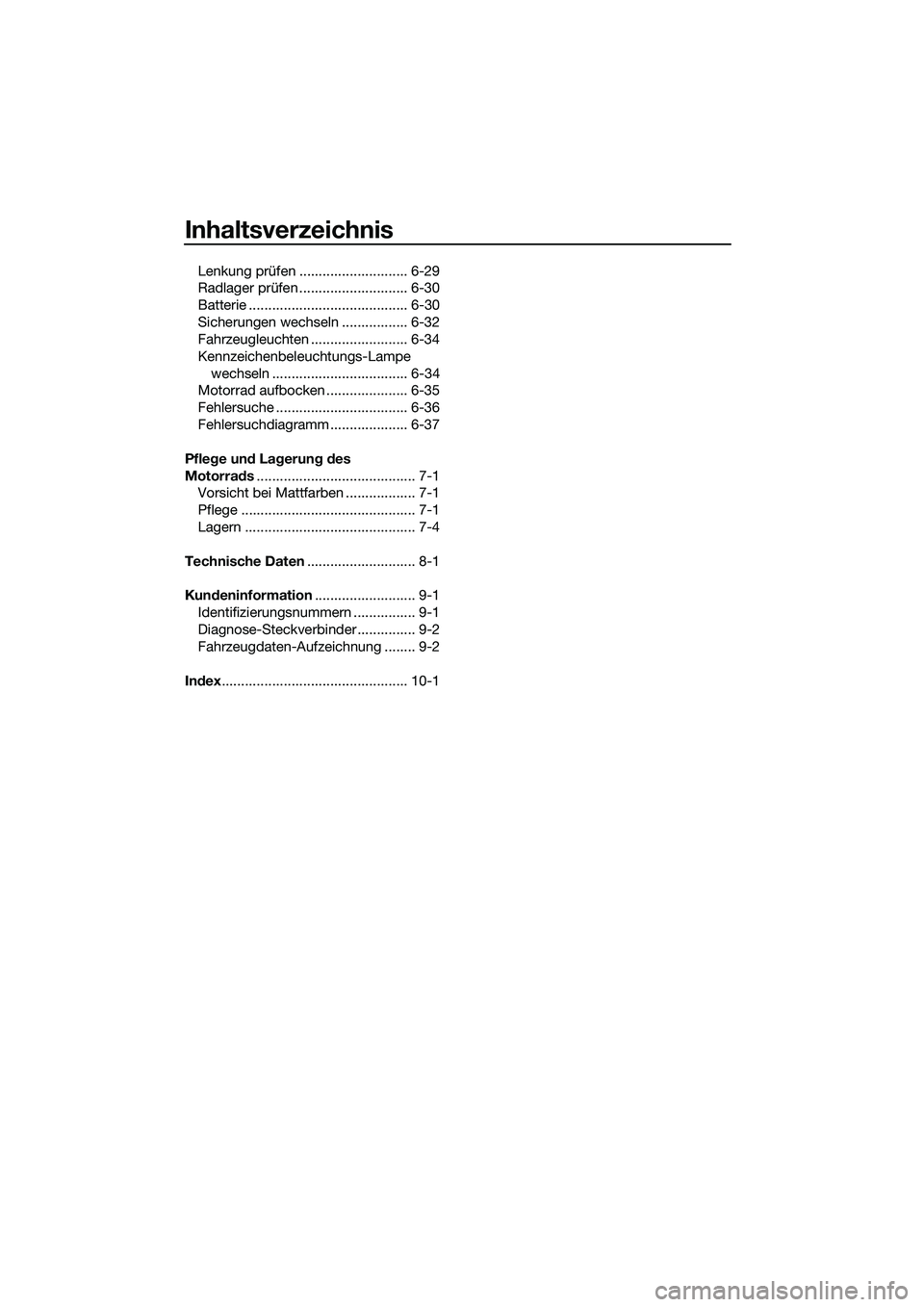

Inhaltsverzeichnis
Lenkung prüfen ............................ 6-29
Radlager prüfen ............................ 6-30
Batterie ......................................... 6-30
Sicherungen wechseln ................. 6-32
Fahrzeugleuchten ......................... 6-34
Kennzeichenbeleuchtungs-Lampe
wechseln ................................... 6-34
Motorrad aufbocken ..................... 6-35
Fehlersuche .................................. 6-36
Fehlersuchdiagramm .................... 6-37
Pflege und Lagerung des
Motorrads......................................... 7-1
Vorsicht bei Mattfarben .................. 7-1
Pflege ............................................. 7-1
Lagern ............................................ 7-4
Technische Daten............................ 8-1
Kundeninformation.......................... 9-1
Identifizierungsnummern ................ 9-1
Diagnose-Steckverbinder ............... 9-2
Fahrzeugdaten-Aufzeichnung ........ 9-2
Index................................................ 10-1
UB6WG0G0.book Page 2 Friday, March 27, 2020 1:07 PM

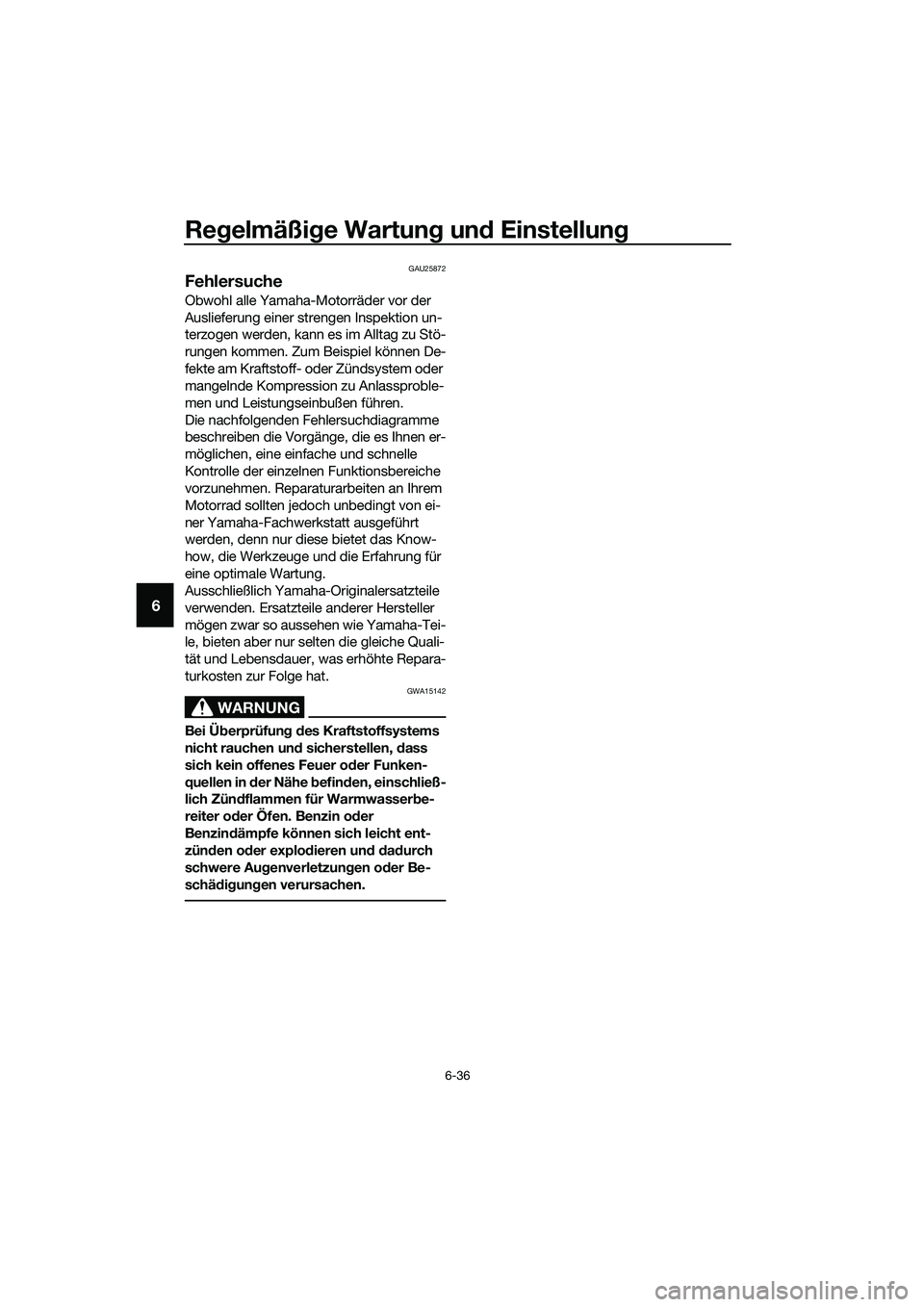

Regelmäßige Wartung und Einstellung
6-36
6
GAU25872
Fehlersuche
Obwohl alle Yamaha-Motorräder vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlassproble-
men und Leistungseinbußen führen.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle
Kontrolle der einzelnen Funktionsbereiche
vorzunehmen. Reparaturarbeiten an Ihrem
Motorrad sollten jedoch unbedingt von ei-
ner Yamaha-Fachwerkstatt ausgeführt
werden, denn nur diese bietet das Know-
how, die Werkzeuge und die Erfahrung für
eine optimale Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte Repara-
turkosten zur Folge hat.
WARNUNG
GWA15142
Bei Überprüfung des Kraftstoffsystems
nicht rauchen und sicherstellen, dass
sich kein offenes Feuer oder Funken-
quellen in der Nähe befinden, einschließ-
lich Zündflammen für Warmwasserbe-
reiter oder Öfen. Benzin oder
Benzindämpfe können sich leicht ent-
zünden oder explodieren und dadurch
schwere Augenverletzungen oder Be-
schädigungen verursachen.
UB6WG0G0.book Page 36 Friday, March 27, 2020 1:07 PM

Regelmäßige Wartung und Einstellung
6-37
6

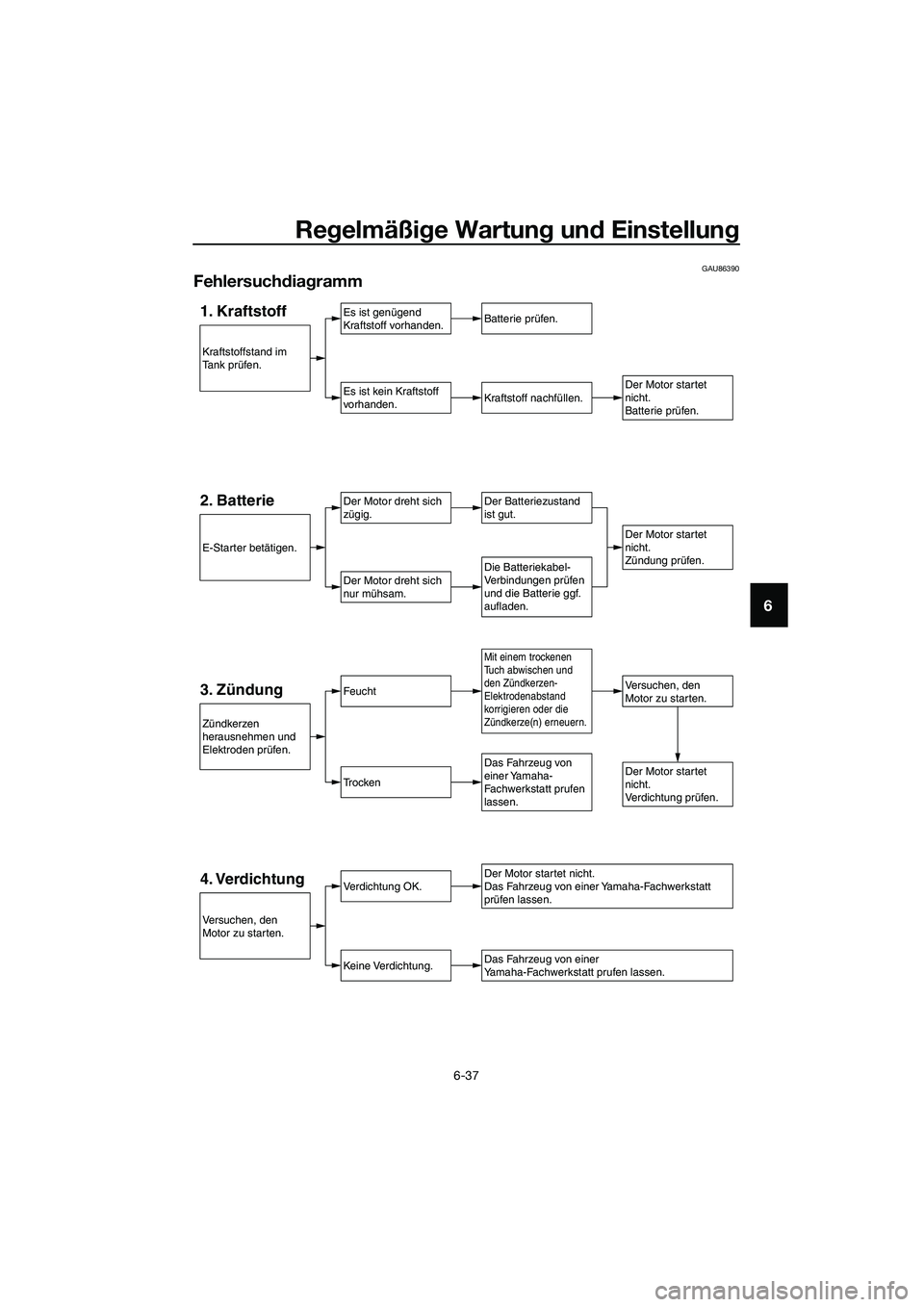

GAU86390
Fehlersuchdiagramm
1. KraftstoffEs ist genügend
Kraftstoff vorhanden.
Es ist kein Kraftstoff
vorhanden.
Batterie prüfen.
Kraftstoff nachfüllen.
Der Motor dreht sich
zügig.
Der Motor dreht sich
nur mühsam.
Der Motor startet
nicht.
Batterie prüfen.
2. BatterieDer Batteriezustand
ist gut.
Der Motor startet
nicht.
Zündung prüfen.
3. ZündungFeuchtVersuchen, den
Motor zu starten.
Trocken
Verdichtung OK.
Keine Verdichtung.
Der Motor startet nicht.
Das Fahrzeug von einer Yamaha-Fachwerkstatt
prüfen lassen.
Das Fahrzeug von einer
Yamaha-Fachwerkstatt prufen lassen.
Der Motor startet
nicht.
Verdichtung prüfen.Das Fahrzeug von
einer Yamaha-
Fachwerkstatt prufen
lassen.
Zündkerzen
herausnehmen und
Elektroden prüfen.
E-Starter betätigen.
Versuchen, den
Motor zu starten.
Kraftstoffstand im
Tank prüfen.
4. Verdichtung
Die Batteriekabel-
Verbindungen prüfen
und die Batterie ggf.
aufladen.
Mit einem trockenen
Tuch abwischen und
den Zündkerzen-
Elektrodenabstand
korrigieren oder die
Zündkerze(n) erneuern.
