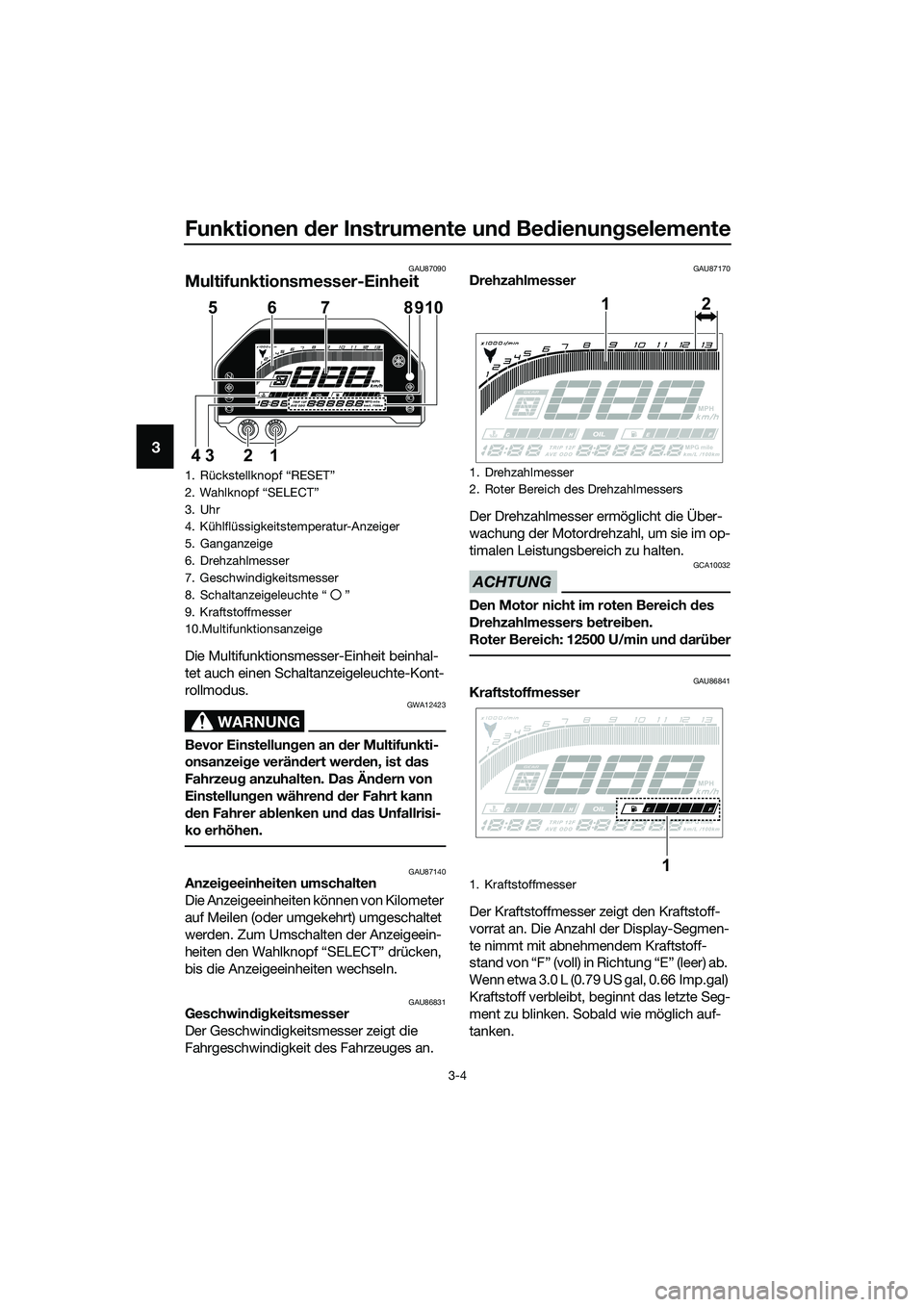

Funktionen der Instrumente und Bedienungselemente
3-4
3
GAU87090
Multifunktionsmesser-Einheit
Die Multifunktionsmesser-Einheit beinhal-
tet auch einen Schaltanzeigeleuchte-Kont-
rollmodus.
WARNUNG
GWA12423
Bevor Einstellungen an der Multifunkti-
onsanzeige verändert werden, ist das
Fahrzeug anzuhalten. Das Ändern von
Einstellungen während der Fahrt kann
den Fahrer ablenken und das Unfallrisi-
ko erhöhen.
GAU87140Anzeigeeinheiten umschalten
Die Anzeigeeinheiten können von Kilometer
auf Meilen (oder umgekehrt) umgeschaltet
werden. Zum Umschalten der Anzeigeein-
heiten den Wahlknopf “SELECT” drücken,
bis die Anzeigeeinheiten wechseln.
GAU86831Geschwindigkeitsmesser
Der Geschwindigkeitsmesser zeigt die
Fahrgeschwindigkeit des Fahrzeuges an.
GAU87170Drehzahlmesser
Der Drehzahlmesser ermöglicht die Über-
wachung der Motordrehzahl, um sie im op-
timalen Leistungsbereich zu halten.
ACHTUNG
GCA10032
Den Motor nicht im roten Bereich des
Drehzahlmessers betreiben.
Roter Bereich: 12500 U/min und darüber
GAU86841Kraftstoffmesser
Der Kraftstoffmesser zeigt den Kraftstoff-
vorrat an. Die Anzahl der Display-Segmen-
te nimmt mit abnehmendem Kraftstoff-
stand von “F” (voll) in Richtung “E” (leer) ab.
Wenn etwa 3.0 L (0.79 US gal, 0.66 Imp.gal)
Kraftstoff verbleibt, beginnt das letzte Seg-
ment zu blinken. Sobald wie möglich auf-
tanken.
1. Rückstellknopf “RESET”
2. Wahlknopf “SELECT”
3. Uhr
4. Kühlflüssigkeitstemperatur-Anzeiger
5. Ganganzeige
6. Drehzahlmesser
7. Geschwindigkeitsmesser
8. Schaltanzeigeleuchte “ ”
9. Kraftstoffmesser
10.Multifunktionsanzeige
MPH
MPG mile
321 458910
67
1. Drehzahlmesser
2. Roter Bereich des Drehzahlmessers
1. Kraftstoffmesser
MPH
MPG mile
12
MPH
MPG mile
1
