2020 YAMAHA MT-03 Betriebsanleitungen (in German)

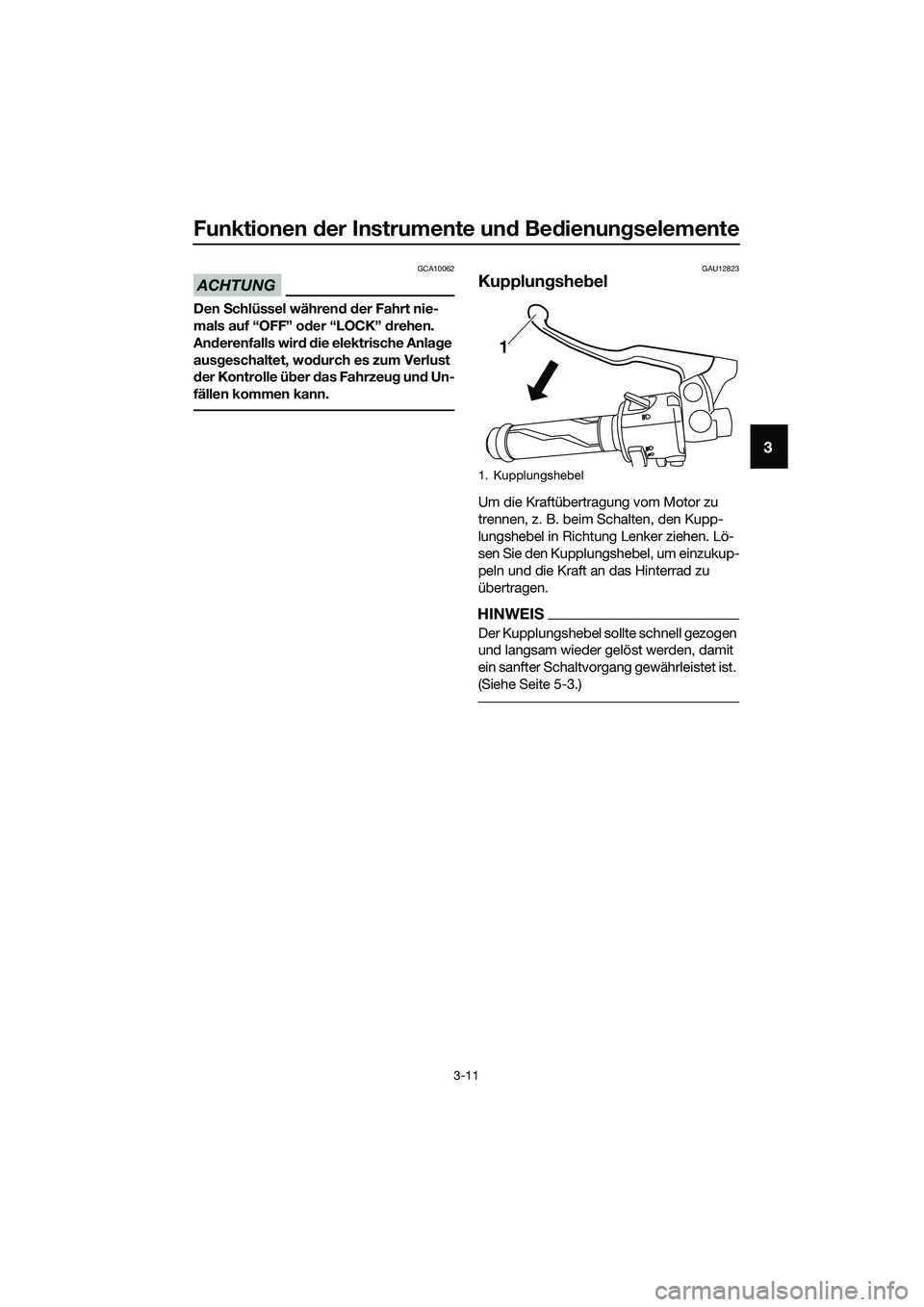

Funktionen der Instrumente und Bedienungselemente
3-11
3
ACHTUNG
GCA10062
Den Schlüssel während der Fahrt nie-
mals auf “OFF” oder “LOCK” drehen.
Anderenfalls wird die elektrische Anlage
ausgeschaltet, wodurch es zum Verlust
der Kontrolle über das Fahrzeug und Un-
fällen kommen kann.
GAU12823
Kupplungshebel
Um die Kraftübertragung vom Motor zu
trennen, z. B. beim Schalten, den Kupp-
lungshebel in Richtung Lenker ziehen. Lö-
sen Sie den Kupplungshebel, um einzukup-
peln und die Kraft an das Hinterrad zu
übertragen.
HINWEIS
Der Kupplungshebel sollte schnell gezogen
und langsam wieder gelöst werden, damit
ein sanfter Schaltvorgang gewährleistet ist.
(Siehe Seite 5-3.)
1. Kupplungshebel
1
UB6WG0G0.book Page 11 Friday, March 27, 2020 1:07 PM

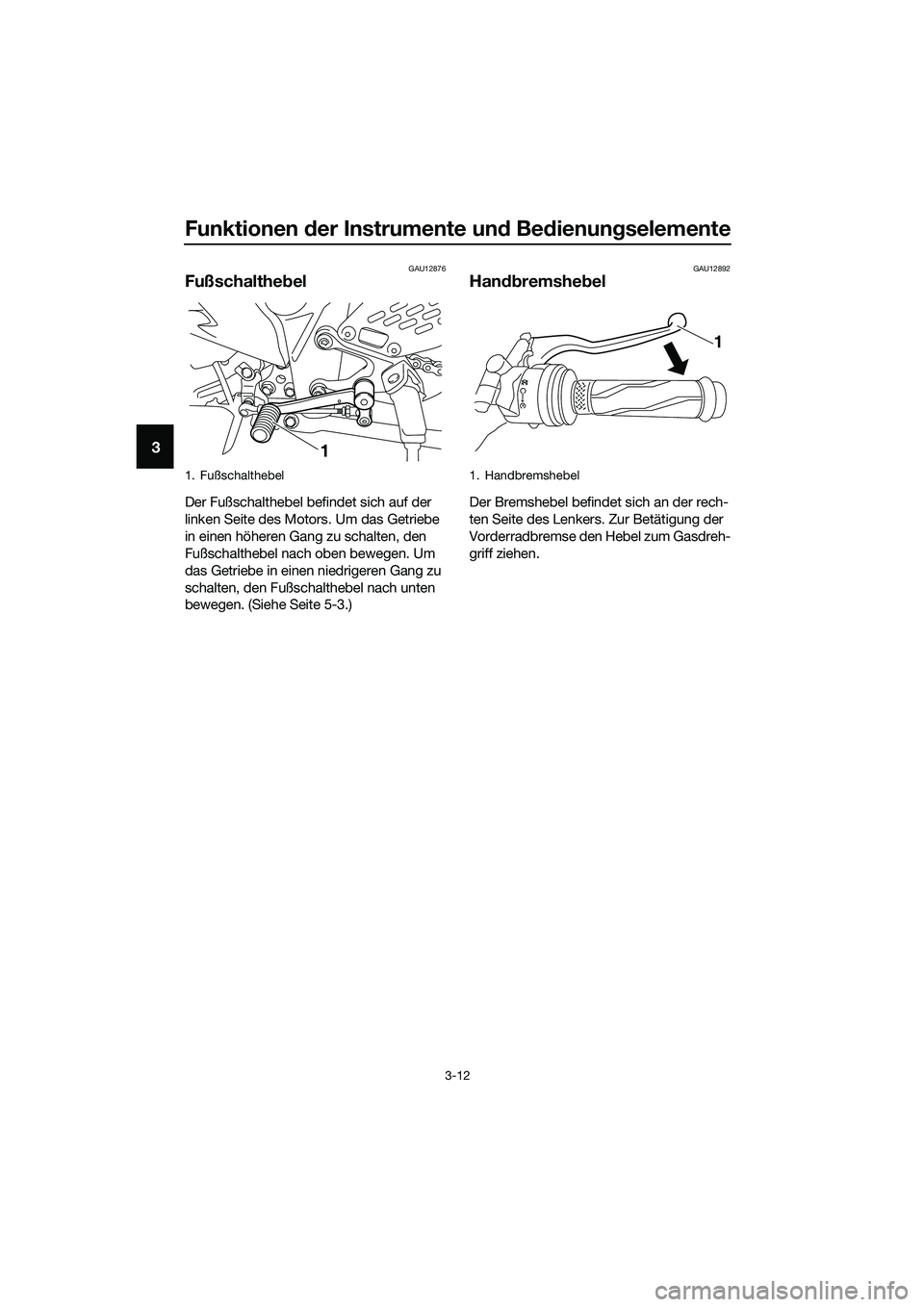

Funktionen der Instrumente und Bedienungselemente
3-12
3
GAU12876
Fußschalthebel
Der Fußschalthebel befindet sich auf der
linken Seite des Motors. Um das Getriebe
in einen höheren Gang zu schalten, den
Fußschalthebel nach oben bewegen. Um
das Getriebe in einen niedrigeren Gang zu
schalten, den Fußschalthebel nach unten
bewegen. (Siehe Seite 5-3.)
GAU12892
Handbremshebel
Der Bremshebel befindet sich an der rech-
ten Seite des Lenkers. Zur Betätigung der
Vorderradbremse den Hebel zum Gasdreh-
griff ziehen.
1. Fußschalthebel
1
1. Handbremshebel
1
UB6WG0G0.book Page 12 Friday, March 27, 2020 1:07 PM

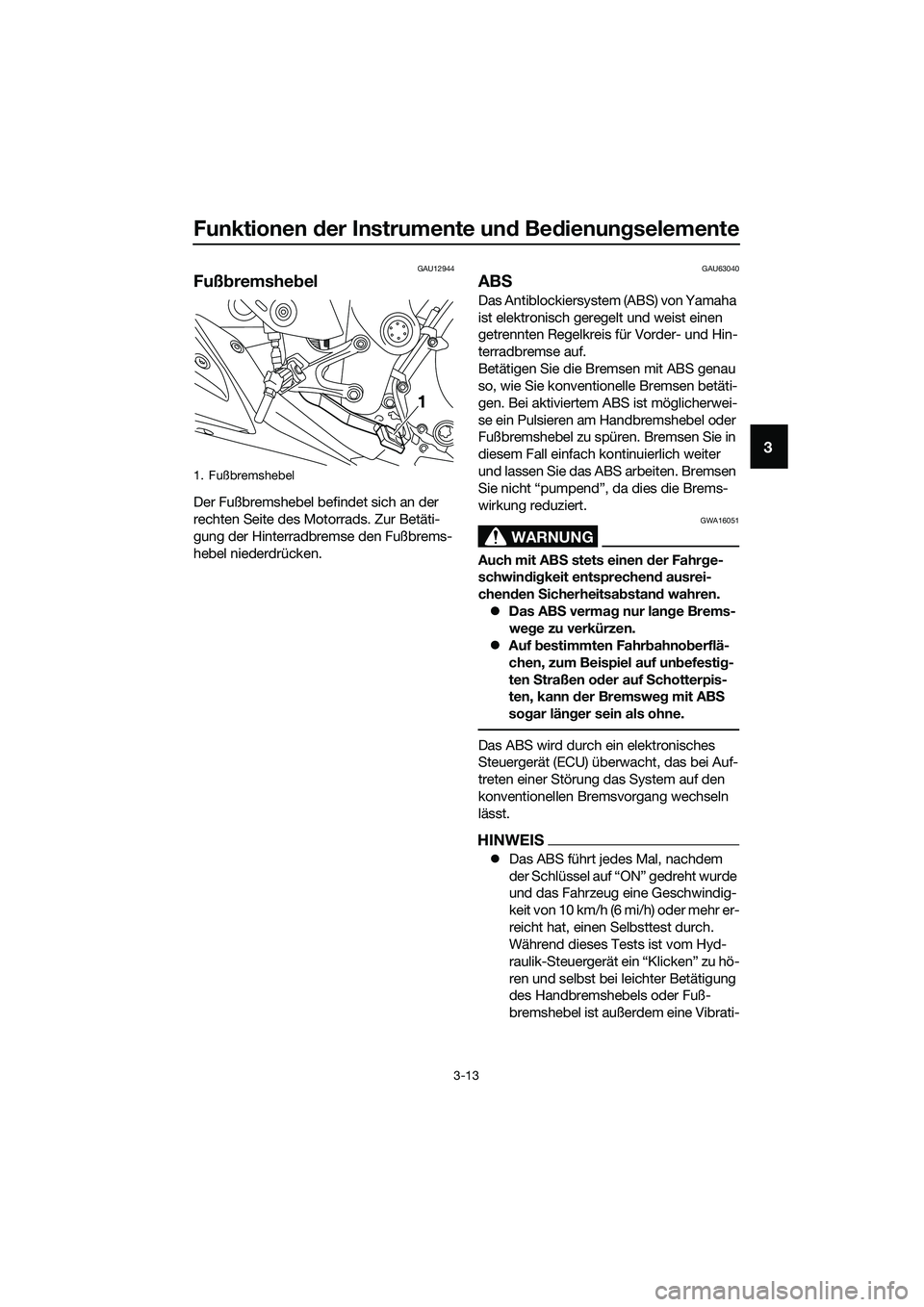

Funktionen der Instrumente und Bedienungselemente
3-13
3
GAU12944
Fußbremshebel
Der Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
GAU63040
ABS
Das Antiblockiersystem (ABS) von Yamaha
ist elektronisch geregelt und weist einen
getrennten Regelkreis für Vorder- und Hin-
terradbremse auf.
Betätigen Sie die Bremsen mit ABS genau
so, wie Sie konventionelle Bremsen betäti-
gen. Bei aktiviertem ABS ist möglicherwei-
se ein Pulsieren am Handbremshebel oder
Fußbremshebel zu spüren. Bremsen Sie in
diesem Fall einfach kontinuierlich weiter
und lassen Sie das ABS arbeiten. Bremsen
Sie nicht “pumpend”, da dies die Brems-
wirkung reduziert.
WARNUNG
GWA16051
Auch mit ABS stets einen der Fahrge-
schwindigkeit entsprechend ausrei-
chenden Sicherheitsabstand wahren.
Das ABS vermag nur lange Brems-
wege zu verkürzen.
Auf bestimmten Fahrbahnoberflä-
chen, zum Beispiel auf unbefestig-
ten Straßen oder auf Schotterpis-
ten, kann der Bremsweg mit ABS
sogar länger sein als ohne.
Das ABS wird durch ein elektronisches
Steuergerät (ECU) überwacht, das bei Auf-
treten einer Störung das System auf den
konventionellen Bremsvorgang wechseln
lässt.
HINWEIS
Das ABS führt jedes Mal, nachdem
der Schlüssel auf “ON” gedreht wurde
und das Fahrzeug eine Geschwindig-
keit von 10 km/h (6 mi/h) oder mehr er-
reicht hat, einen Selbsttest durch.
Während dieses Tests ist vom Hyd-
raulik-Steuergerät ein “Klicken” zu hö-
ren und selbst bei leichter Betätigung
des Handbremshebels oder Fuß-
bremshebel ist außerdem eine Vibrati-
1. Fußbremshebel
1
UB6WG0G0.book Page 13 Friday, March 27, 2020 1:07 PM

Funktionen der Instrumente und Bedienungselemente
3-14
3
on an den Hebeln zu spüren, was je-
doch kein Anzeichen für eine Störung
ist.
Dieses ABS ist mit einem Testmodus
ausgestattet, mit welchem das Pulsie-
ren am Hand- oder Fußbremshebel
bei aktiviertem System vom Benutzer
gespürt werden kann. Es wird jedoch
Spezialwerkzeug dafür benötigt. Des-
halb wenden Sie sich bitte an Ihre
Yamaha-Fachwerkstatt.
ACHTUNG
GCA20100
Vorsichtig vorgehen, um den Radsensor
oder Radsensor-Rotor nicht zu beschä-
digen; ansonsten kann es zu einer Fehl-
funktion des ABS kommen.
GAU13076
Tankverschluss
Tankverschluss öffnen
Die Schlossabdeckung öffnen, den Schlüs-
sel in das Tankschloss stecken und dann
1/4 Drehung im Uhrzeigersinn drehen. Der
Tankverschluss kann nun abgenommen
werden.
Tankverschluss schließen
Den Tankverschluss hinunterdrücken,
während sich der Schlüssel weiterhin im
Schloss befindet. Den Schlüssel um eine
1/4-Umdrehung gegen den Uhrzeigersinn
drehen und dann abziehen. Anschließend
die Schlossabdeckung schließen.
HINWEIS
Der Tankverschluss kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel lässt sich nur
in der Verriegelungsstellung abziehen.
WARNUNG
GWA11092
Nach dem Betanken sicherstellen, dass
der Tankverschluss korrekt verschlos-
sen ist. Austretender Kraftstoff ist eine
Brandgefahr.
1. Vorderrad-Sensor
2. Sensor-Rotor vorn
1. Hinterrad-Sensor
2. Sensor-Rotor hinten
12
1
2
1. Tankschlossabdeckung
2. Aufschließen.
1 2
UB6WG0G0.book Page 14 Friday, March 27, 2020 1:07 PM

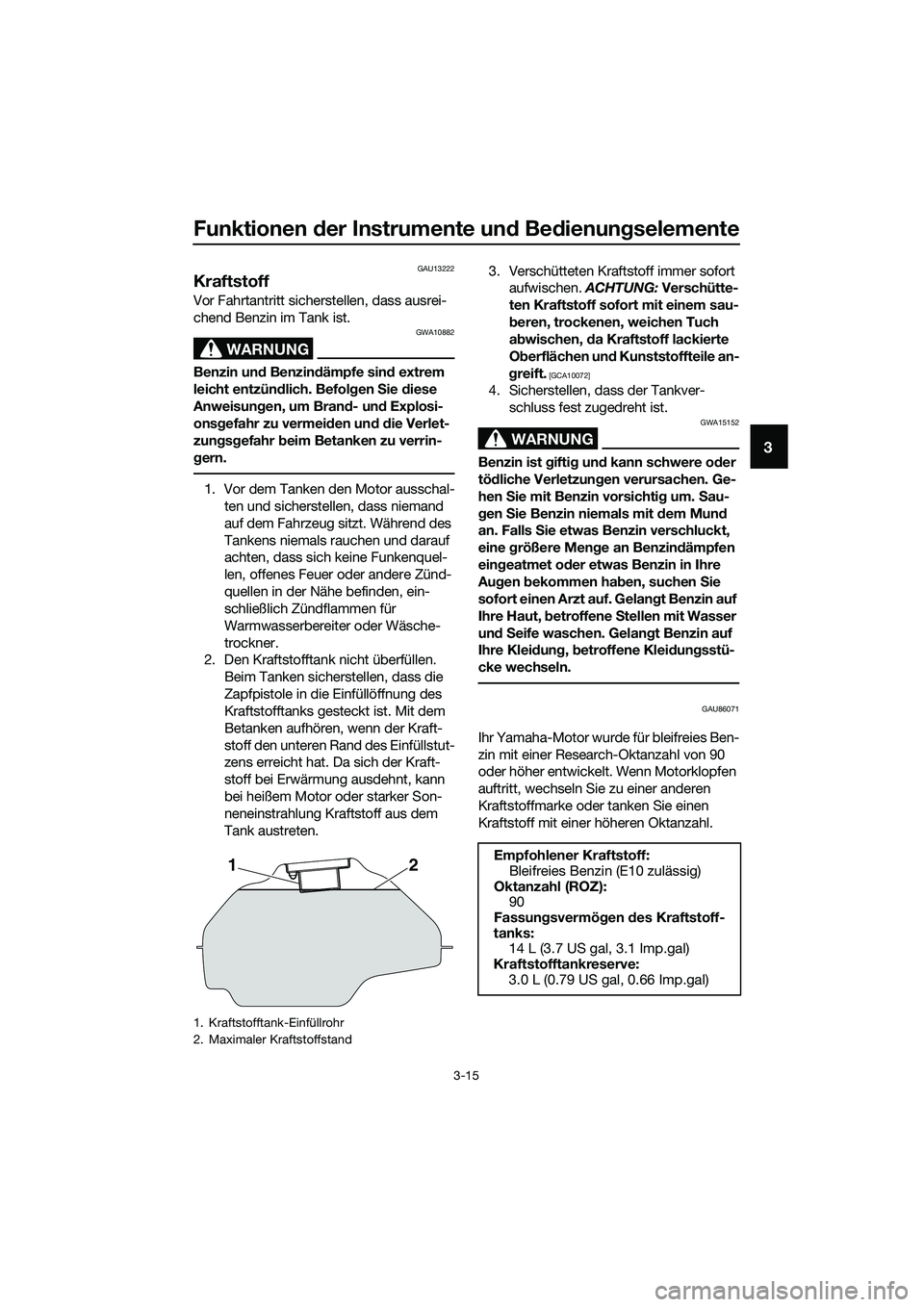

Funktionen der Instrumente und Bedienungselemente
3-15
3
GAU13222
Kraftstoff
Vor Fahrtantritt sicherstellen, dass ausrei-
chend Benzin im Tank ist.
WARNUNG
GWA10882
Benzin und Benzindämpfe sind extrem
leicht entzündlich. Befolgen Sie diese
Anweisungen, um Brand- und Explosi-
onsgefahr zu vermeiden und die Verlet-
zungsgefahr beim Betanken zu verrin-
gern.
1. Vor dem Tanken den Motor ausschal-
ten und sicherstellen, dass niemand
auf dem Fahrzeug sitzt. Während des
Tankens niemals rauchen und darauf
achten, dass sich keine Funkenquel-
len, offenes Feuer oder andere Zünd-
quellen in der Nähe befinden, ein-
schließlich Zündflammen für
Warmwasserbereiter oder Wäsche-
trockner.
2. Den Kraftstofftank nicht überfüllen.
Beim Tanken sicherstellen, dass die
Zapfpistole in die Einfüllöffnung des
Kraftstofftanks gesteckt ist. Mit dem
Betanken aufhören, wenn der Kraft-
stoff den unteren Rand des Einfüllstut-
zens erreicht hat. Da sich der Kraft-
stoff bei Erwärmung ausdehnt, kann
bei heißem Motor oder starker Son-
neneinstrahlung Kraftstoff aus dem
Tank austreten.3. Verschütteten Kraftstoff immer sofort
aufwischen. ACHTUNG: Verschütte-
ten Kraftstoff sofort mit einem sau-
beren, trockenen, weichen Tuch
abwischen, da Kraftstoff lackierte
Oberflächen und Kunststoffteile an-
greift.
[GCA10072]
4. Sicherstellen, dass der Tankver-
schluss fest zugedreht ist.
WARNUNG
GWA15152
Benzin ist giftig und kann schwere oder
tödliche Verletzungen verursachen. Ge-
hen Sie mit Benzin vorsichtig um. Sau-
gen Sie Benzin niemals mit dem Mund
an. Falls Sie etwas Benzin verschluckt,
eine größere Menge an Benzindämpfen
eingeatmet oder etwas Benzin in Ihre
Augen bekommen haben, suchen Sie
sofort einen Arzt auf. Gelangt Benzin auf
Ihre Haut, betroffene Stellen mit Wasser
und Seife waschen. Gelangt Benzin auf
Ihre Kleidung, betroffene Kleidungsstü-
cke wechseln.
GAU86071
Ihr Yamaha-Motor wurde für bleifreies Ben-
zin mit einer Research-Oktanzahl von 90
oder höher entwickelt. Wenn Motorklopfen
auftritt, wechseln Sie zu einer anderen
Kraftstoffmarke oder tanken Sie einen
Kraftstoff mit einer höheren Oktanzahl.
1. Kraftstofftank-Einfüllrohr
2. Maximaler Kraftstoffstand
21Empfohlener Kraftstoff:
Bleifreies Benzin (E10 zulässig)
Oktanzahl (ROZ):
90
Fassungsvermögen des Kraftstoff-
tanks:
14 L (3.7 US gal, 3.1 Imp.gal)
Kraftstofftankreserve:
3.0 L (0.79 US gal, 0.66 Imp.gal)
UB6WG0G0.book Page 15 Friday, March 27, 2020 1:07 PM

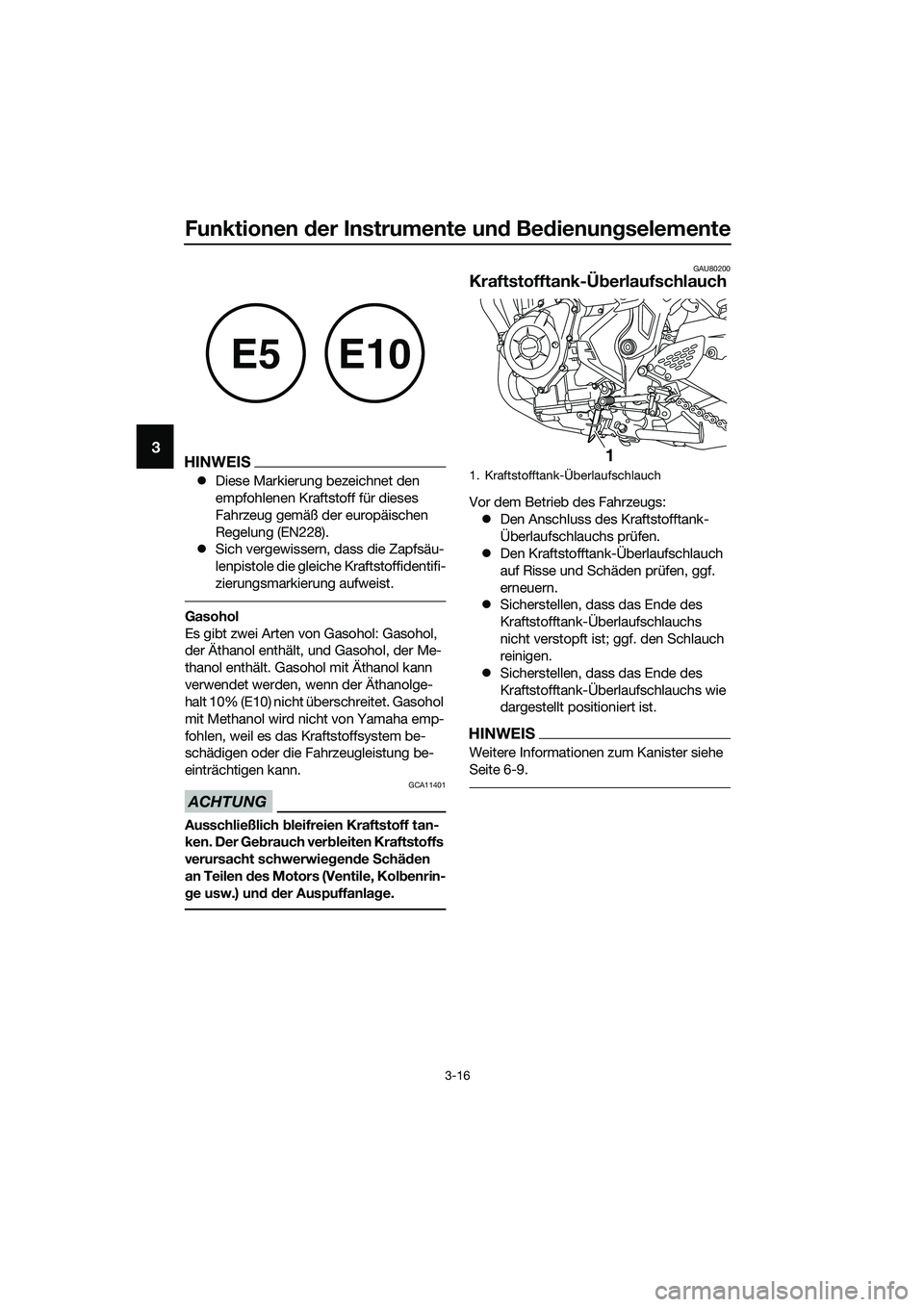

Funktionen der Instrumente und Bedienungselemente
3-16
3HINWEIS
Diese Markierung bezeichnet den
empfohlenen Kraftstoff für dieses
Fahrzeug gemäß der europäischen
Regelung (EN228).
Sich vergewissern, dass die Zapfsäu-
lenpistole die gleiche Kraftstoffidentifi-
zierungsmarkierung aufweist.
Gasohol
Es gibt zwei Arten von Gasohol: Gasohol,
der Äthanol enthält, und Gasohol, der Me-
thanol enthält. Gasohol mit Äthanol kann
verwendet werden, wenn der Äthanolge-
halt 10% (E10) nicht überschreitet. Gasohol
mit Methanol wird nicht von Yamaha emp-
fohlen, weil es das Kraftstoffsystem be-
schädigen oder die Fahrzeugleistung be-
einträchtigen kann.
ACHTUNG
GCA11401
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Gebrauch verbleiten Kraftstoffs
verursacht schwerwiegende Schäden
an Teilen des Motors (Ventile, Kolbenrin-
ge usw.) und der Auspuffanlage.
GAU80200
Kraftstofftank-Überlaufschlauch
Vor dem Betrieb des Fahrzeugs:
Den Anschluss des Kraftstofftank-
Überlaufschlauchs prüfen.
Den Kraftstofftank-Überlaufschlauch
auf Risse und Schäden prüfen, ggf.
erneuern.
Sicherstellen, dass das Ende des
Kraftstofftank-Überlaufschlauchs
nicht verstopft ist; ggf. den Schlauch
reinigen.
Sicherstellen, dass das Ende des
Kraftstofftank-Überlaufschlauchs wie
dargestellt positioniert ist.
HINWEIS
Weitere Informationen zum Kanister siehe
Seite 6-9.
E5E10
1. Kraftstofftank-Überlaufschlauch
1
UB6WG0G0.book Page 16 Friday, March 27, 2020 1:07 PM

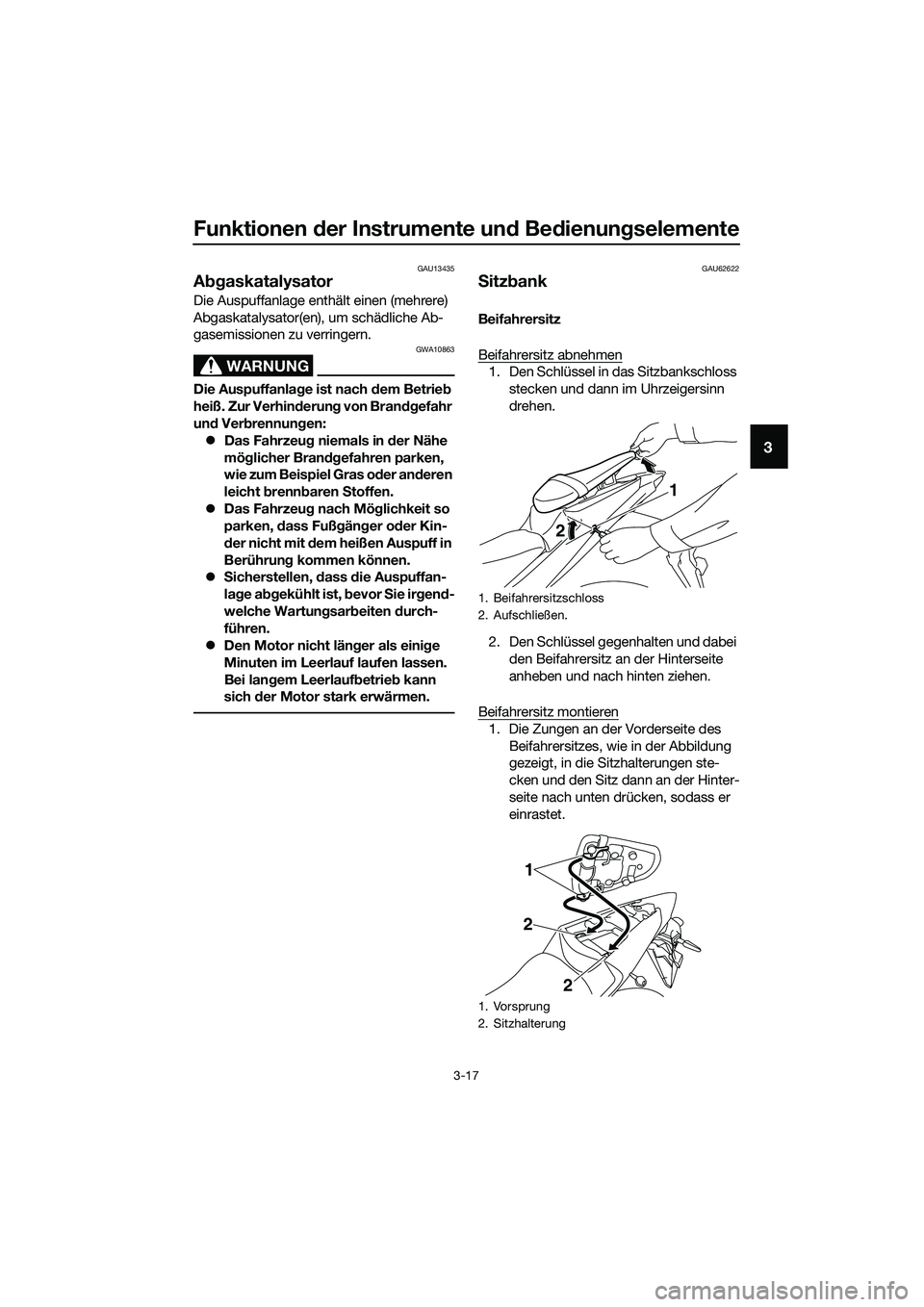

Funktionen der Instrumente und Bedienungselemente
3-17
3
GAU13435
Abgaskatalysator
Die Auspuffanlage enthält einen (mehrere)
Abgaskatalysator(en), um schädliche Ab-
gasemissionen zu verringern.
WARNUNG
GWA10863
Die Auspuffanlage ist nach dem Betrieb
heiß. Zur Verhinderung von Brandgefahr
und Verbrennungen:
Das Fahrzeug niemals in der Nähe
möglicher Brandgefahren parken,
wie zum Beispiel Gras oder anderen
leicht brennbaren Stoffen.
Das Fahrzeug nach Möglichkeit so
parken, dass Fußgänger oder Kin-
der nicht mit dem heißen Auspuff in
Berührung kommen können.
Sicherstellen, dass die Auspuffan-
lage abgekühlt ist, bevor Sie irgend-
welche Wartungsarbeiten durch-
führen.
Den Motor nicht länger als einige
Minuten im Leerlauf laufen lassen.
Bei langem Leerlaufbetrieb kann
sich der Motor stark erwärmen.
GAU62622
Sitzbank
Beifahrersitz
Beifahrersitz abnehmen
1. Den Schlüssel in das Sitzbankschloss
stecken und dann im Uhrzeigersinn
drehen.
2. Den Schlüssel gegenhalten und dabei
den Beifahrersitz an der Hinterseite
anheben und nach hinten ziehen.
Beifahrersitz montieren
1. Die Zungen an der Vorderseite des
Beifahrersitzes, wie in der Abbildung
gezeigt, in die Sitzhalterungen ste-
cken und den Sitz dann an der Hinter-
seite nach unten drücken, sodass er
einrastet.
1. Beifahrersitzschloss
2. Aufschließen.
1. Vorsprung
2. Sitzhalterung
21
1
2
2
UB6WG0G0.book Page 17 Friday, March 27, 2020 1:07 PM

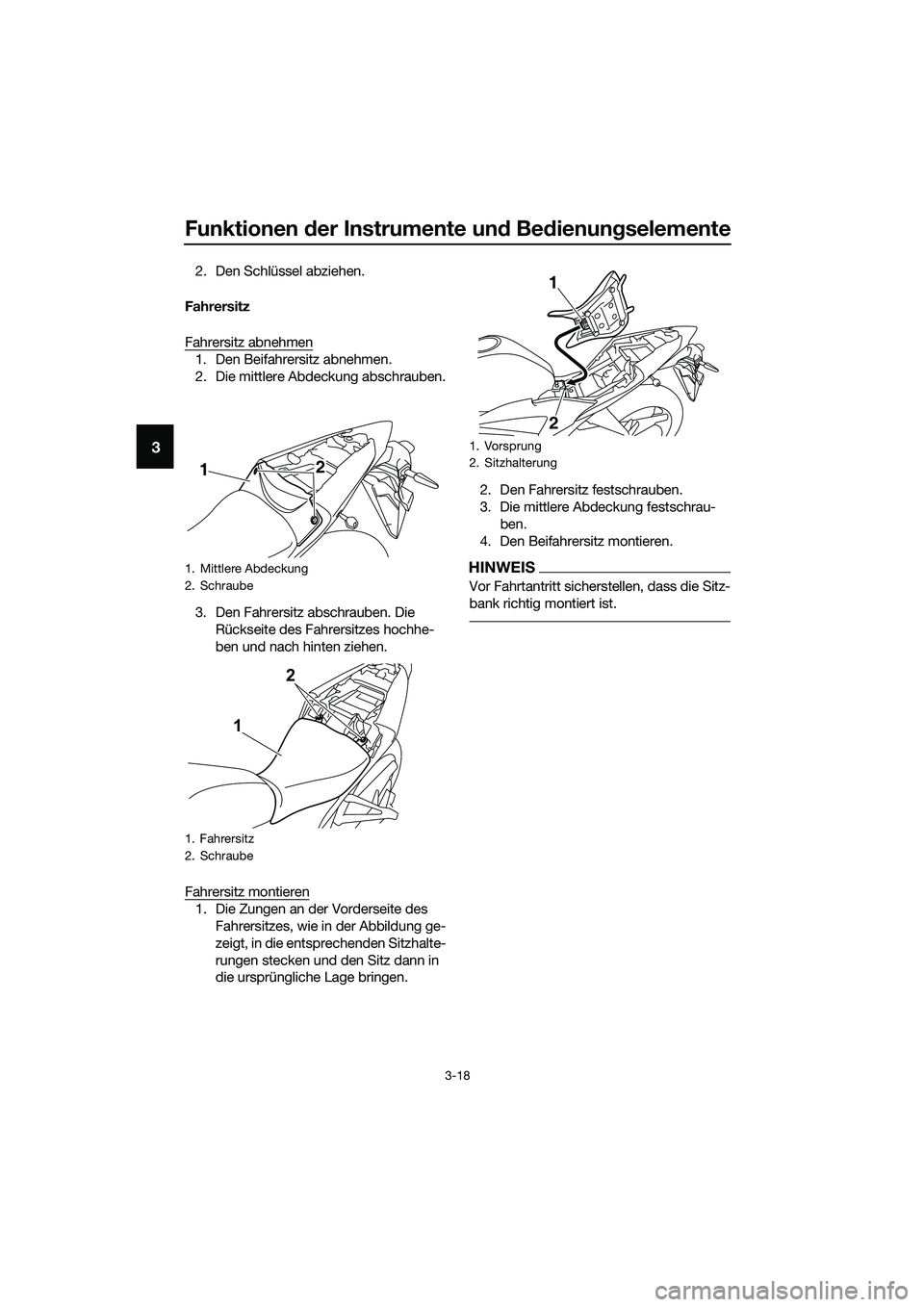

Funktionen der Instrumente und Bedienungselemente
3-18
3
2. Den Schlüssel abziehen.
Fahrersitz
Fahrersitz abnehmen
1. Den Beifahrersitz abnehmen.
2. Die mittlere Abdeckung abschrauben.
3. Den Fahrersitz abschrauben. Die
Rückseite des Fahrersitzes hochhe-
ben und nach hinten ziehen.
Fahrersitz montieren
1. Die Zungen an der Vorderseite des
Fahrersitzes, wie in der Abbildung ge-
zeigt, in die entsprechenden Sitzhalte-
rungen stecken und den Sitz dann in
die ursprüngliche Lage bringen.2. Den Fahrersitz festschrauben.
3. Die mittlere Abdeckung festschrau-
ben.
4. Den Beifahrersitz montieren.
HINWEIS
Vor Fahrtantritt sicherstellen, dass die Sitz-
bank richtig montiert ist.
1. Mittlere Abdeckung
2. Schraube
1. Fahrersitz
2. Schraube
12
12
1. Vorsprung
2. Sitzhalterung
1
2
UB6WG0G0.book Page 18 Friday, March 27, 2020 1:07 PM
