2020 YAMAHA MT-03 Betriebsanleitungen (in German)

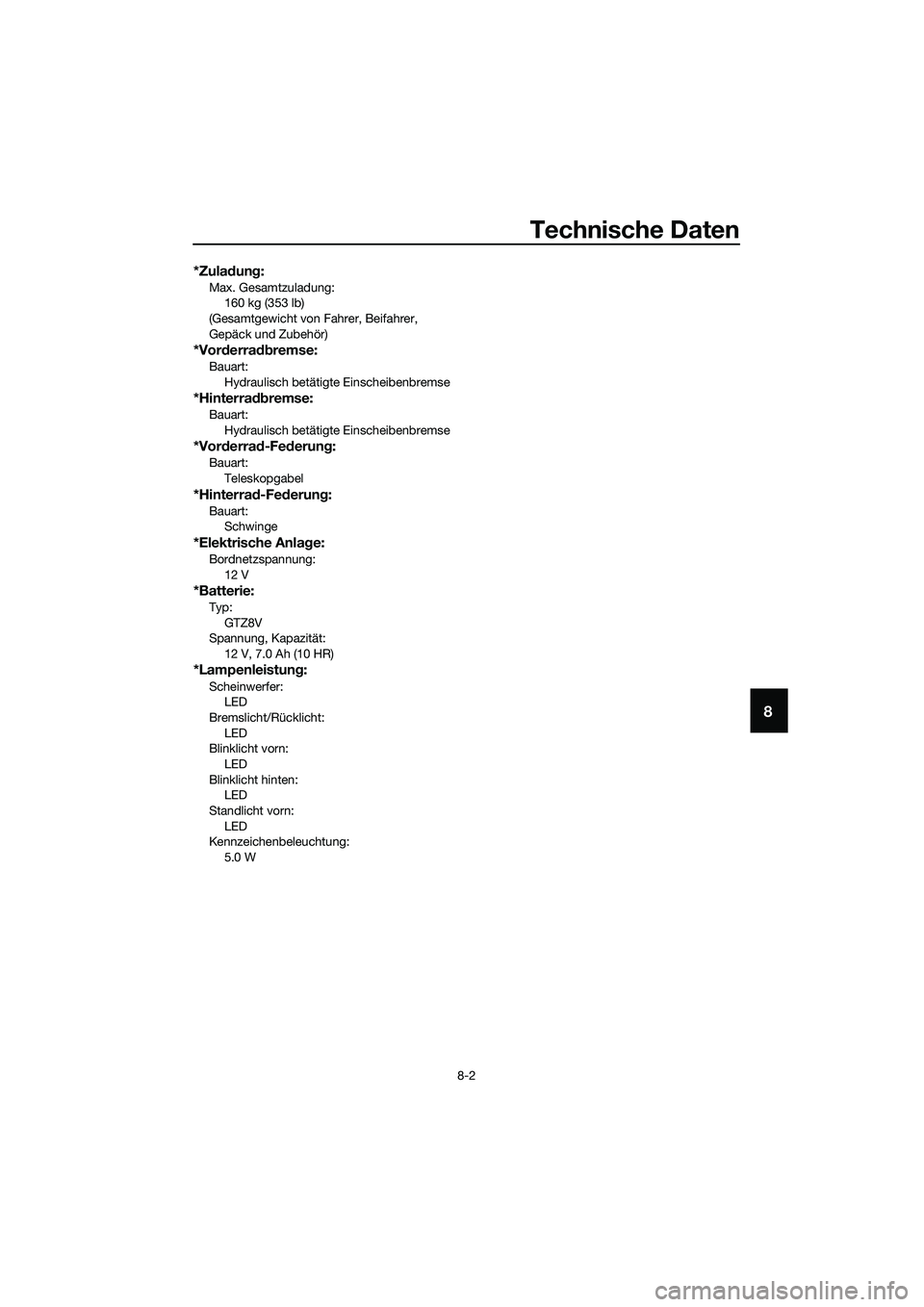

Technische Daten
8-2
8
*Zuladung:
Max. Gesamtzuladung:
160 kg (353 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)
*Vorderradbremse:
Bauart:
Hydraulisch betätigte Einscheibenbremse
*Hinterradbremse:
Bauart:
Hydraulisch betätigte Einscheibenbremse
*Vorderrad-Federung:
Bauart:
Teleskopgabel
*Hinterrad-Federung:
Bauart:
Schwinge
*Elektrische Anlage:
Bordnetzspannung:
12 V
*Batterie:
Typ:
GTZ8V
Spannung, Kapazität:
12 V, 7.0 Ah (10 HR)
*Lampenleistung:
Scheinwerfer:
LED
Bremslicht/Rücklicht:
LED
Blinklicht vorn:
LED
Blinklicht hinten:
LED
Standlicht vorn:
LED
Kennzeichenbeleuchtung:
5.0 W
UB6WG0G0.book Page 2 Friday, March 27, 2020 1:07 PM

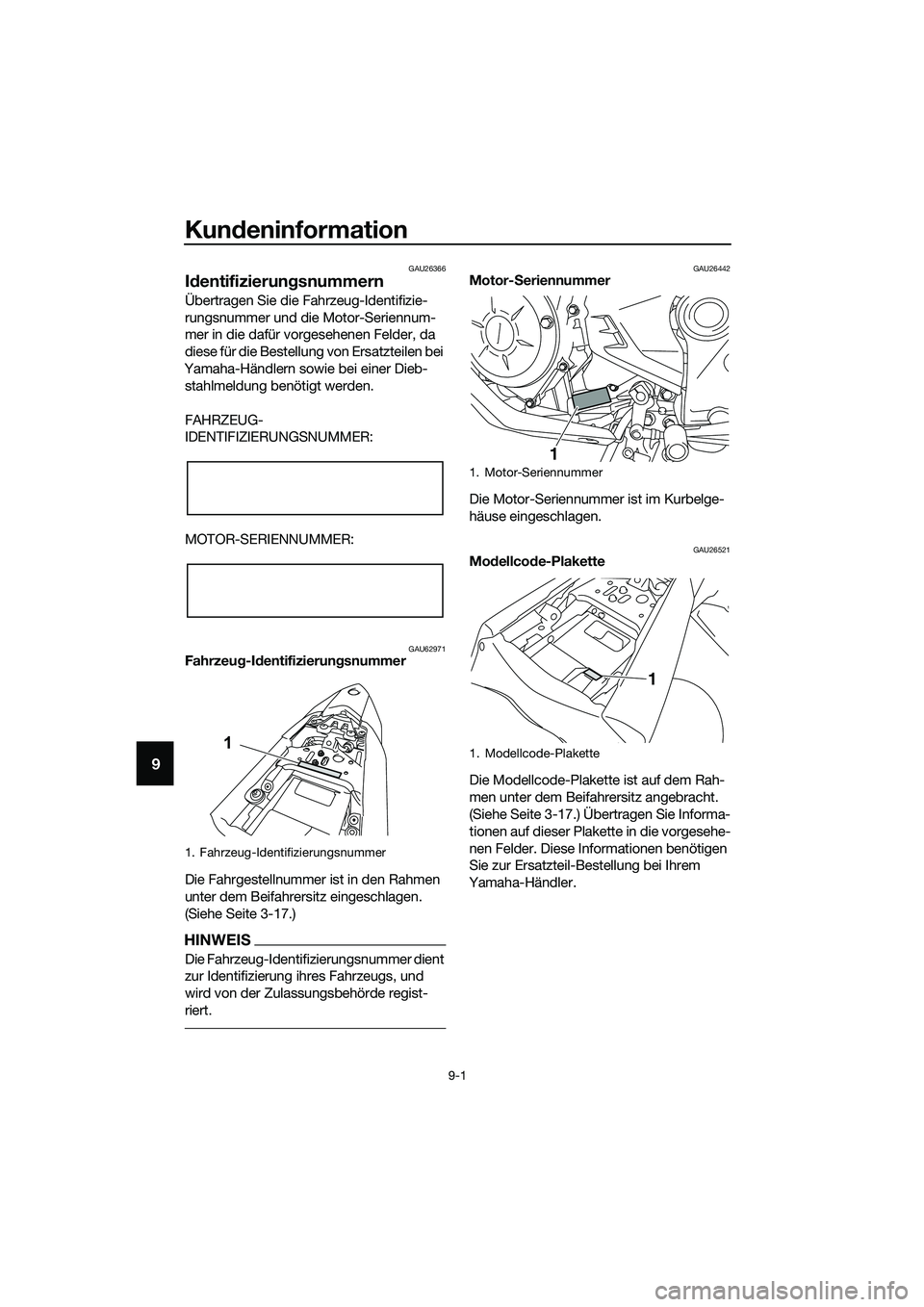

Kundeninformation
9-1
9
GAU26366
Identifizierungsnummern
Übertragen Sie die Fahrzeug-Identifizie-
rungsnummer und die Motor-Seriennum-
mer in die dafür vorgesehenen Felder, da
diese für die Bestellung von Ersatzteilen bei
Yamaha-Händlern sowie bei einer Dieb-
stahlmeldung benötigt werden.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MOTOR-SERIENNUMMER:
GAU62971Fahrzeug-Identifizierungsnummer
Die Fahrgestellnummer ist in den Rahmen
unter dem Beifahrersitz eingeschlagen.
(Siehe Seite 3-17.)
HINWEIS
Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Fahrzeugs, und
wird von der Zulassungsbehörde regist-
riert.
GAU26442Motor-Seriennummer
Die Motor-Seriennummer ist im Kurbelge-
häuse eingeschlagen.
GAU26521Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter dem Beifahrersitz angebracht.
(Siehe Seite 3-17.) Übertragen Sie Informa-
tionen auf dieser Plakette in die vorgesehe-
nen Felder. Diese Informationen benötigen
Sie zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
1. Fahrzeug-Identifizierungsnummer
1
1. Motor-Seriennummer
1. Modellcode-Plakette
1
1
UB6WG0G0.book Page 1 Friday, March 27, 2020 1:07 PM

Kundeninformation
9-2
9
GAU69910
Diagnose-Steckverbinder
Der Diagnose-Steckverbinder befindet sich
an der abgebildeten Position.
GAU85300
Fahrzeugdaten-Aufzeichnung
Das ECU dieses Modells speichert be-
stimmte Fahrzeugdaten, die bei der Diag-
nose von Störungen hilfreich sind und For-
schungs-, Statistikauswertungs- sowie
Entwicklungszwecken dienen.
Auch wenn die Sensoren und aufgezeich-
neten Daten sich je nach Modell unter-
scheiden, sind die Hauptdatenpunkte die
folgenden:
Fahrzeugstatus und Motorleistungs-
daten
Kraftstoffeinspritzungs- und emissi-
onsbezogene Daten
Diese Daten werden nur hochgeladen,
wenn ein spezielles Yamaha-Diagnosege-
rät am Fahrzeug angebracht ist, beispiels-
weise bei der Durchführung von Wartungen
oder Servicemaßnahmen.
Die hochgeladenen Fahrzeugdaten werden
entsprechend der folgenden Datenschutz-
richtlinie behandelt.
Datenschutzrichtlinie
Yamaha gibt diese Daten mit Ausnahme
der folgenden Fälle nicht weiter. Darüber
hinaus kann Yamaha einem Auftragnehmer
Fahrzeugdaten zur Verfügung stellen, um
Dienstleistungen im Zusammenhang mit
der Verarbeitung von Fahrzeugdaten aus-
zulagern. Auch in diesem Fall wird Yamaha
vom Auftragnehmer verlangen, die von uns
zur Verfügung gestellten Fahrzeugdaten
ordnungsgemäß handzuhaben und
Yamaha wird die Daten entsprechend ver-
walten.
Mit dem Einverständnis des Fahrzeu-
geigentümers
Im Falle von gesetzlicher Verpflich-
tung
Im Falle von Rechtsstreitigkeiten von
Yamaha
1. Diagnose-Steckverbinder für FI
1
https://www.yamaha-motor.eu/de/
privacy/privacy-policy.aspx
UB6WG0G0.book Page 2 Friday, March 27, 2020 1:07 PM

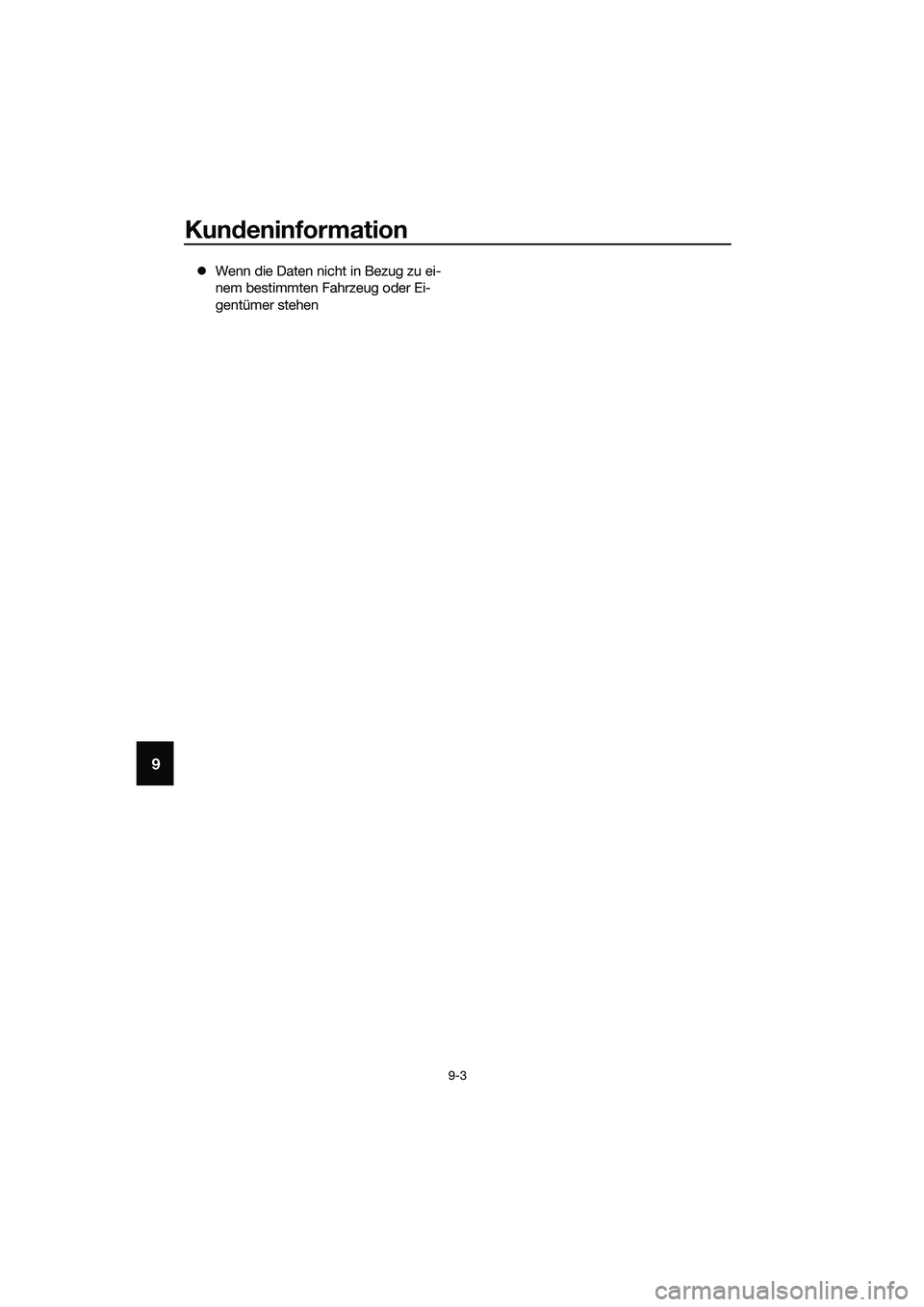

Kundeninformation
9-3
9
Wenn die Daten nicht in Bezug zu ei-
nem bestimmten Fahrzeug oder Ei-
gentümer stehen
UB6WG0G0.book Page 3 Friday, March 27, 2020 1:07 PM

10-1
10
Index
A
Abblendschalter ................................... 3-10
Abgaskatalysator.................................. 3-17
Ablagefach ........................................... 3-19
ABS ...................................................... 3-13
ABS-Warnleuchte................................... 3-3
Antriebsketten-Durchhang ................... 6-24
Antriebskette, säubern und
schmieren .......................................... 6-25
Anzeigeeinheiten, umschalten ............... 3-4
B
Batterie ................................................. 6-30
Blinker-Kontrollleuchten ......................... 3-2
Blinkerschalter...................................... 3-10
Bordwerkzeug ........................................ 6-2
Bowdenzüge, prüfen und schmieren ... 6-26
Bremsflüssigkeitsstand,
kontrollieren ....................................... 6-22
Bremsflüssigkeit, wechseln .................. 6-23
Bremslichtschalter................................ 6-21
D
Datenaufzeichnung, Fahrzeug ............... 9-2
Diagnose-Steckverbinder....................... 9-2
Drehzahlmesser...................................... 3-4
E
Einfahrvorschriften ................................. 5-1
F
Fahrzeug-Identifizierungsnummer ......... 9-1
Fahrzeugleuchten ................................. 6-34
Federbein, einstellen ............................ 3-20
Fehlersuchdiagramm............................ 6-37
Fehlersuche .......................................... 6-36
Fernlicht-Kontrollleuchte ........................ 3-2
Fußbremshebel .................................... 3-13
Fußbrems- und Schalthebel,
prüfen und schmieren ........................ 6-27
Fußschalthebel ..................................... 3-12
G
Gasdrehgriff und Gaszug,
kontrollieren und schmieren .............. 6-26
Geschwindigkeitsmesser ....................... 3-4
Getriebeanzeige ..................................... 3-5
H
Handbremshebel .................................. 3-12
Handbrems- und Kupplungshebel,
prüfen und schmieren ........................ 6-27
Helmhalter ............................................ 3-19
Hupenschalter ...................................... 3-10
I
Identifizierungsnummern ........................ 9-1
K
Kanister ................................................... 6-9
Kennzeichenbeleuchtungs-Lampe,
wechseln............................................. 6-34
Kontrollleuchten und Warnleuchten ....... 3-2
Kraftstoff ............................................... 3-15
Kraftstoffmesser ..................................... 3-4
Kraftstofftank-Überlaufschlauch ........... 3-16
Kraftstoff, Tipps zum Sparen .................. 5-4
Kühlflüssigkeit....................................... 6-13
Kühlflüssigkeitstemperatur-Anzeiger ...... 3-5
Kupplungshebel .................................... 3-11
Kupplungshebel-Spiel, einstellen ......... 6-19
L
Lage der Teile ......................................... 2-1
Lagern ..................................................... 7-4
Leerlauf-Kontrollleuchte ......................... 3-2
Lenkerarmaturen................................... 3-10
Lenkung, prüfen .................................... 6-29
Lichthupenschalter ............................... 3-10
Luftfilterelement und Ablassschlauch,
wechseln und reinigen........................ 6-14
M
Modellcode-Plakette............................... 9-1
Motoröl und Ölfilterpatrone .................... 6-9
Motorrad aufbocken ............................. 6-35
Motor-Seriennummer ............................. 9-1
Motor starten .......................................... 5-2
Motorstart-/stoppschalter..................... 3-10
Motorstörungs-Warnleuchte................... 3-3
Motor überhitzt ..................................... 6-38
Multifunktionsanzeige ............................. 3-6
Multifunktionsmesser-Einheit ................. 3-4
O
Öldruck-Warnleuchte .............................. 3-2
P
Parken..................................................... 5-5
Pflege ...................................................... 7-1
R
Räder .................................................... 6-19
Radlager, prüfen ................................... 6-30
Reifen .................................................... 6-17
S
Schaltanzeigeleuchte.............................. 3-3
Schaltanzeigeleuchte-Kontrollmodus ..... 3-8
Schalten .................................................. 5-3
Scheibenbremsbeläge des Vorder-
und Hinterrads, prüfen ....................... 6-21
Schwingen-Drehpunkte, schmieren ..... 6-28
Seitenständer ........................................ 3-21
UB6WG0G0.book Page 1 Friday, March 27, 2020 1:07 PM

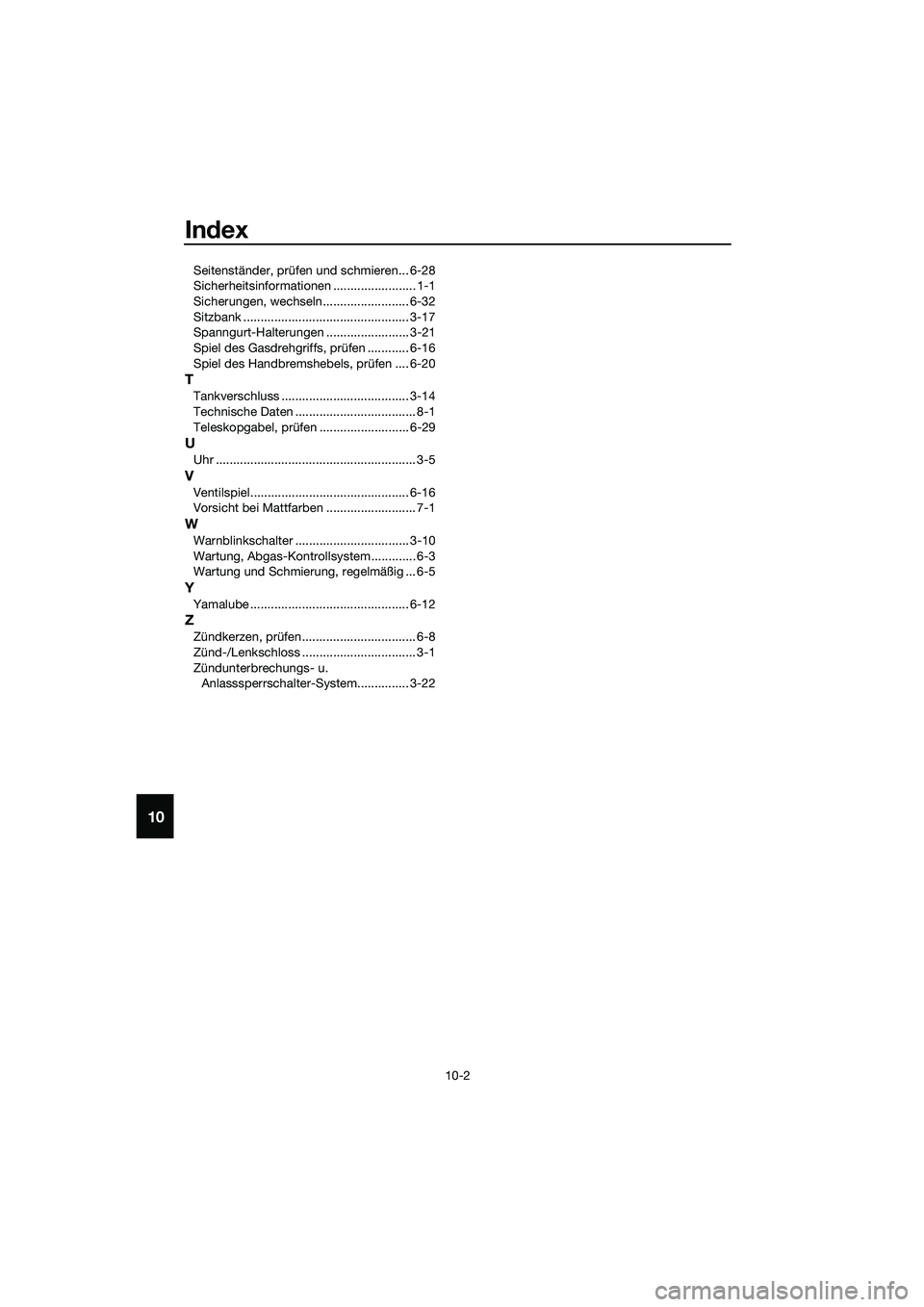

Index
10-2
10
Seitenständer, prüfen und schmieren... 6-28
Sicherheitsinformationen ........................ 1-1
Sicherungen, wechseln......................... 6-32
Sitzbank ................................................ 3-17
Spanngurt-Halterungen ........................ 3-21
Spiel des Gasdrehgriffs, prüfen ............ 6-16
Spiel des Handbremshebels, prüfen .... 6-20
T
Tankverschluss ..................................... 3-14
Technische Daten ................................... 8-1
Teleskopgabel, prüfen .......................... 6-29
U
Uhr .......................................................... 3-5
V
Ventilspiel.............................................. 6-16
Vorsicht bei Mattfarben .......................... 7-1
W
Warnblinkschalter ................................. 3-10
Wartung, Abgas-Kontrollsystem............. 6-3
Wartung und Schmierung, regelmäßig ... 6-5
Y
Yamalube .............................................. 6-12
Z
Zündkerzen, prüfen................................. 6-8
Zünd-/Lenkschloss ................................. 3-1
Zündunterbrechungs- u.
Anlasssperrschalter-System............... 3-22
UB6WG0G0.book Page 2 Friday, March 27, 2020 1:07 PM

UB6WG0G0.book Page 3 Friday, March 27, 2020 1:07 PM

DIC183
PRINTED IN INDONESIA2019.10(G)
