2020 TOYOTA YARIS Bruksanvisningar (in Swedish)

4257-3. Arbeten som du kan göra själv
7
Underhåll och skötsel
OM52A54SE
Motorhuv
Dra i motorhuvspärren.
Motorhuven öppnas en bit.
Lyft upp spärrspaken och däref-
ter motorhuven.
Ställ upp motorhuven genom att
sätta in stödstaget i urtaget i
huven.
Öppna motorhuven inifrån bilen med motorhuvspärren.
1
2
3
OM52A54SE.book Page 425 Monday, May 27, 2019 10:37 AM

4267-3. Arbeten som du kan göra själv
OM52A54SE
VA R N I N G
nKontroller före körning
Kontrollera att motorhuven är ordentligt stängd och spärrad.
Om motorhuven inte är ordentligt spärrad kan den öppnas under färd och
orsaka en olycka, vilken kan leda till svåra eller livshotande skador.
n Öppna motorhuven
Använd alltid stödstaget för att hålla motorhuven öppen och kontrollera att
staget sitter ordentligt på plats. Motorhuven kan hållas öppen utan stöd i ett
visst läge, men detta är farligt eftersom huven kan plötsligt falla ner.
OBSERVERA
nStänga motorhuven
Se till att du lägger ner stödstaget i dess hållare innan du stänger motorhu-
ven. Om huven stängs och stödstaget är uppfällt kan motorhuven skadas.
OM52A54SE.book Page 426 Monday, May 27, 2019 10:37 AM

4277-3. Arbeten som du kan göra själv
7
Underhåll och skötsel
OM52A54SE
Placering av garagedomkraft
uFram
uBak
Om du använder en garagedomkraft ska du följa instruktionerna
i manualen som medföljer garagedomkraften.
När du använder en garagedomkraft ska du placera den på kor-
rekt sätt i lyftpunkterna. Felaktig placering kan orsaka skada på
bilen eller på människor.
OM52A54SE.book Page 427 Monday, May 27, 2019 10:37 AM

4287-3. Arbeten som du kan göra själv
OM52A54SE
OBSERVERA
nNär du hissar upp bilen
Lyft inte bilen vid fjädringen. Fjädringen
kan skadas.
Fram
Fjädring
OM52A54SE.book Page 428 Monday, May 27, 2019 10:37 AM

4297-3. Arbeten som du kan göra själv
7
Underhåll och skötsel
OM52A54SE

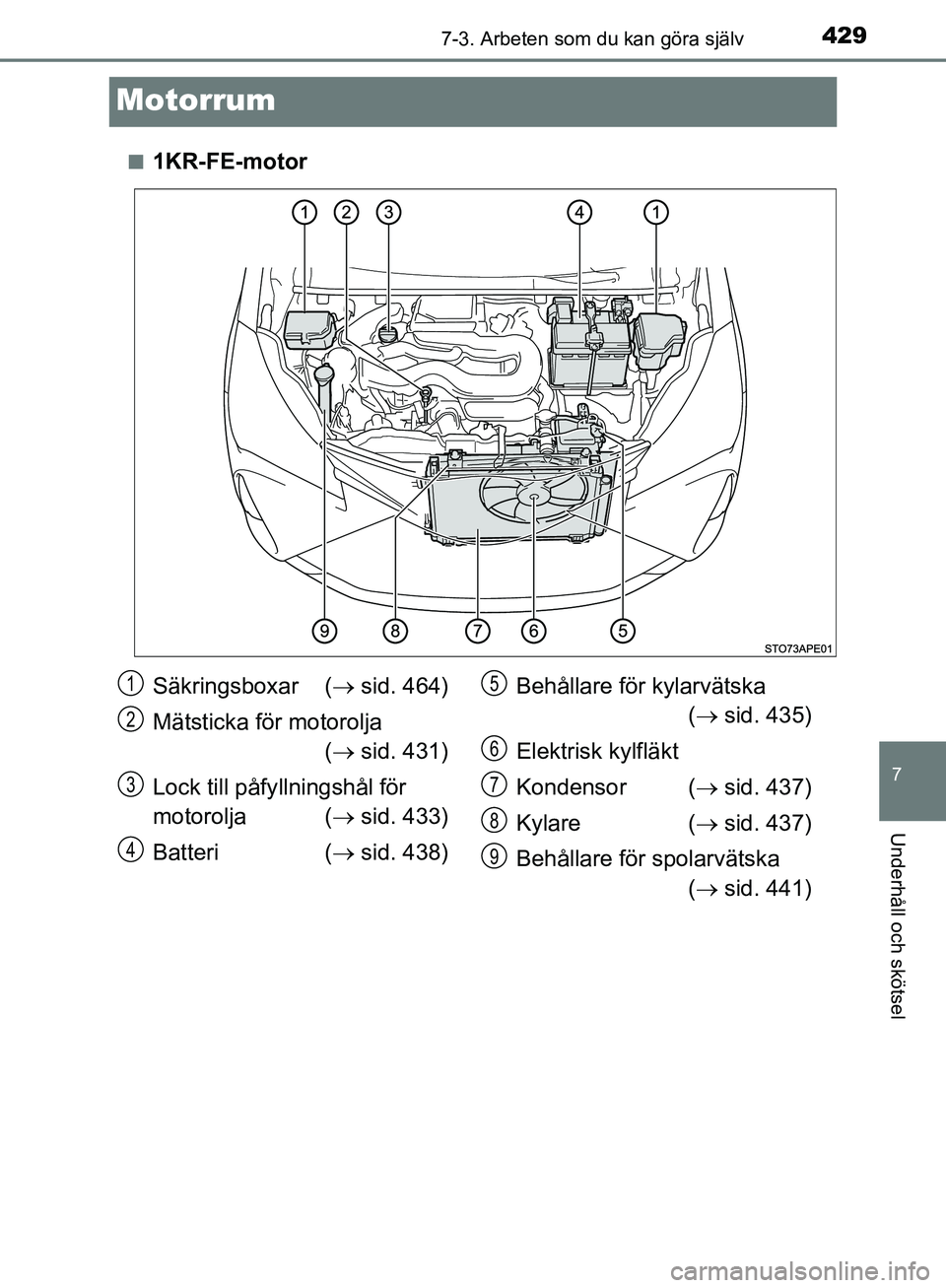

Motorrum
n1KR-FE-motor
Säkringsboxar ( sid. 464)
Mätsticka för motorolja ( sid. 431)
Lock till påfy llningshål för
motorolja (  sid. 433)
Batteri (  sid. 438) Behållare för kylarvätska
( sid. 435)
Elektrisk kylfläkt
Kondensor (  sid. 437)
Kylare (  sid. 437)
Behållare för spolarvätska ( sid. 441)1
2
3
4
5
6
7
8
9
OM52A54SE.book Page 429 Monday, May 27, 2019 10:37 AM

4307-3. Arbeten som du kan göra själv
OM52A54SEn
2NR-FKE-motor
Säkringsboxar (
 sid. 464)
Lock till påfy llningshål för
motorolja (  sid. 433)
Mätsticka för motorolja ( sid. 431)
Batteri (  sid. 438) Behållare för kylarvätska
( sid. 435)
Elektrisk kylfläkt
Kondensor (  sid. 437)
Kylare (  sid. 437)
Behållare för spolarvätska ( sid. 441)1
2
3
4
5
6
7
8
9
OM52A54SE.book Page 430 Monday, May 27, 2019 10:37 AM

4317-3. Arbeten som du kan göra själv
7
Underhåll och skötsel
OM52A54SE
Stäng av motorn när den har normal arbetstemperatur. Kontrollera
oljenivån i motorn med mätstickan.
nKontroll av motoroljenivånParkera bilen på plan mark. När motorn har värmts upp och där-
efter stängts av, vänta i minst 5 minuter så att all olja hinner rinna
längst ner i motorn.
Håll en trasa under och dra ut mätstickan.
Motorolja
1
2
1KR-FE-motor2NR-FKE-motor
OM52A54SE.book Page 431 Monday, May 27, 2019 10:37 AM

4327-3. Arbeten som du kan göra själv
OM52A54SE
Torka av mätstickan.
Sätt tillbaka mätstickan så långt det går.
Håll en trasa under änden, dra ut mätstickan och läs av oljeni-
vån.
Låg
Normal
För hög
Mätstickans form kan variera beroende på typen av fordon eller
motor.
Torka av mätstickan och sätt tillbaka den så långt det går.3
4
5
1
2
3
Platt mätstickaAlternativ mätsticka
6
