2020 TOYOTA RAV4 Manuale duso (in Italian)

401
4 4-5. Uso dei sistemi di supporto alla guida
Guida
Per i veicoli commercializzati in Ucraina
Per i veicoli commercializzati in Israele

4024-5. Uso dei sistemi di supporto alla guida
■Veicoli che possono essere rile-
vati dal monitoraggio punti ciechi
Veicoli con codice modello* la cui
ultima lettera è diversa da “X”
*: il codice modello è ri portato sull’etichetta
del costruttore. ( P.673)
La funzione BSM utilizza sensori radar
per rilevare i seguenti tipi di veicoli che
viaggiano nelle corsie adiacenti e
segnala al conducente la loro presenza
tramite le spie sugli specchietti retrovi-
sori esterni.
AVVISO
■Cura del sensore radar
I sensori del monitoraggio punti ciechi
sono montati all’interno dei lati sinistro e
destro, rispettivamente, del paraurti poste- riore. Osservare le seguenti precauzioni
per garantire il corretto funzionamento del
monitoraggio punti ciechi.
●Mantenere i sensori e le aree circostanti
del paraurti posteriore sempre puliti. Se un sensore o l’area circostante sul
paraurti posteriore è sporca o coperta di
neve, il monitoraggio punti ciechi potrebbe non funzionare e verrà visua-
lizzato un messaggio di allarme
( P.394). In questo caso, rimuovere lo sporco o la neve e guidare il veicolo in
condizioni che cons entano alla funzione
BSM di operare ( P.404) per circa 10 minuti. Se il messaggio di allarme
non scompare, far cont rollare il veicolo
da un concessionario o un’officina auto-
rizzata Toyota, o da un’altra officina di fiducia.
●Non sottoporre i sensori e le aree circo-
stanti del paraurti posteriore a forti urti. Se i sensori si spostano anche solo leg-
germente, il sistema potrebbe funzio-
nare in modo anomalo e i veicoli potrebbero non essere rilevati corretta-
mente.
Nei casi seguenti, far controllare il vei- colo presso un concessionario o un’offi-
cina autorizzata Toyota, o presso
un’altra officina di fiducia.
• Un sensore o l’area circostante subisce un urto violento.
• Se l’area circostante a un sensore è
graffiata o ammaccata, o se parte di
questa si è staccata.
●Non smontare il sensore.
●Non attaccare accessori, adesivi (com-
presi adesivi trasparen ti), nastro d’allu- minio, ecc. su un sensore o sull’area
attorno al sensore sul paraurti poste-
riore.
●Evitare di modificare il sensore o l’area
circostante del paraurti posteriore.
●Se è necessario smontare/montare o
sostituire un sensore o il paraurti poste- riore, rivolgersi a un concessionario o a
un’officina autorizzata Toyota, o a
un’altra officina di fiducia.
●Non verniciare il paraurti posteriore con
colori diversi dai colori ufficiali Toyota.
Funzione monitoraggio punti
ciechi

403
4
4-5. Uso dei sistemi di supporto alla guida
GuidaVeicoli che viaggiano in aree che
non sono visibili attraverso gli spec-
chietti retrovisori esterni (punti cie-
chi)
Veicoli che sopraggiungono rapida-
mente da dietro in aree che non
sono visibili attraverso gli spec-
chietti retrovisori esterni (punti cie-
chi)
Veicoli con codice modello* la cui
ultima lettera è “X”
*: il codice modello è riportato sull’etichetta
del costruttore. ( P.673)
Il monitoraggio punti ciechi utilizza sen-
sori radar per rilevare veicoli che viag-
giano in una corsia adiacente nell’area
non riflessa nello specchietto retrovi-
sore esterno (il punto cieco) e segnala
al conducente la presenza di tali veicoli
tramite la spia sullo specchietto retrovi-
sore esterno.
■Aree di rilevamento della funzione
BSM
Veicoli con codice modello* la cui
ultima lettera è diversa da “X”
*: il codice modello è ri portato sull’etichetta
del costruttore. ( P.673)
Le aree in cui si possono rilevare veicoli
sono indicate di seguito.
Il raggio di ciascuna area di rilevamento è:
Da 0,5 m a 3,5 m circa dalle due
fiancate del veicolo
l’area tra il fianco del veicolo e 0,5 m dal
fianco del veicolo non può essere rilevata.
1 m circa in avanti dal paraurti
posteriore
3 m circa dal paraurti posteriore
Da 3 m a 60 m circa dal paraurti
posteriore
maggiore è la differenza di velocità tra il pro-
prio veicolo e il veicolo rilevato, maggiore
sarà la distanza a cui verrà rilevato il veicolo,
A
B
A
B
C
D

4044-5. Uso dei sistemi di supporto alla guida
facendo accendere o lampeggiare la spia
sullo specchietto retrovisore esterno.
Veicoli con codice modello* la cui
ultima lettera è “X”
*: il codice modello è riportato sull’etichetta
del costruttore. ( P.673)
Le aree in cui si possono rilevare veicoli
sono indicate di seguito.
Da 0,5 m a 3,5 m circa dalle due
fiancate del veicolo
l’area tra il fianco del veicolo e 0,5 m dal
fianco del veicolo non può essere rilevata.
3 m circa dal paraurti posteriore
1 m circa in avanti dal paraurti
posteriore
■La funzione BSM è attiva nei seguenti
casi
La funzione BSM è attiva quando tutte le seguenti condizioni sono soddisfatte:
●La funzione BSM è accesa.
●La leva del cambio è in una posizione diversa da R.
●La velocità del veicolo è superiore a circa 16 km/h.
■La funzione BSM rileverà un veicolo nei
seguenti casi
La funzione BSM rileverà un veicolo presente
nell’area di rilevamento nelle seguenti situa- zioni:
●Un veicolo in una corsia adiacente sor-
passa il proprio.
●Si sorpassa lentamente un veicolo in una
corsia adiacente.
●Un altro veicolo entra nell’area di rileva-
mento durante il cambio di corsia.
■Condizioni nelle quali la funzione BSM non rileverà un veicolo
La funzione BSM non è progettata per rile-
vare i seguenti tipi di veicoli e/o oggetti:
●Motorini, biciclette, pedoni e simili*
●Veicoli che procedono in direzione opposta
●Guard-rail, muri, cartelli, veicoli parcheg-
giati e altri oggetti immobili analoghi*
●Veicoli nella stessa corsia che seguono il
proprio veicolo*
●Veicoli che procedono a 2 corsie di
distanza dal proprio veicolo*
●Veicoli che vengono sorpassati rapida-
mente dal proprio veicolo*: a seconda delle condizioni, il rilevamento
di un veicolo e/o di un oggetto potrebbe
verificarsi ugualmente.
■Condizioni nelle quali la funzione BSM
potrebbe non intervenire correttamente
●La funzione BSM potrebbe non rilevare
correttamente i veicoli nelle seguenti situa- zioni:
• Quando il sensore non è correttamente
allineato a causa di un forte urto subito dallo stesso o dall’area circostante
• Se il sensore o l’area circostante sul
paraurti posteriore sono coperti da fango, neve, ghiaccio, adesivi o simili
• Durante la guida su una superficie stradale
coperta da pozzanghere in caso di mal-
A
B
C

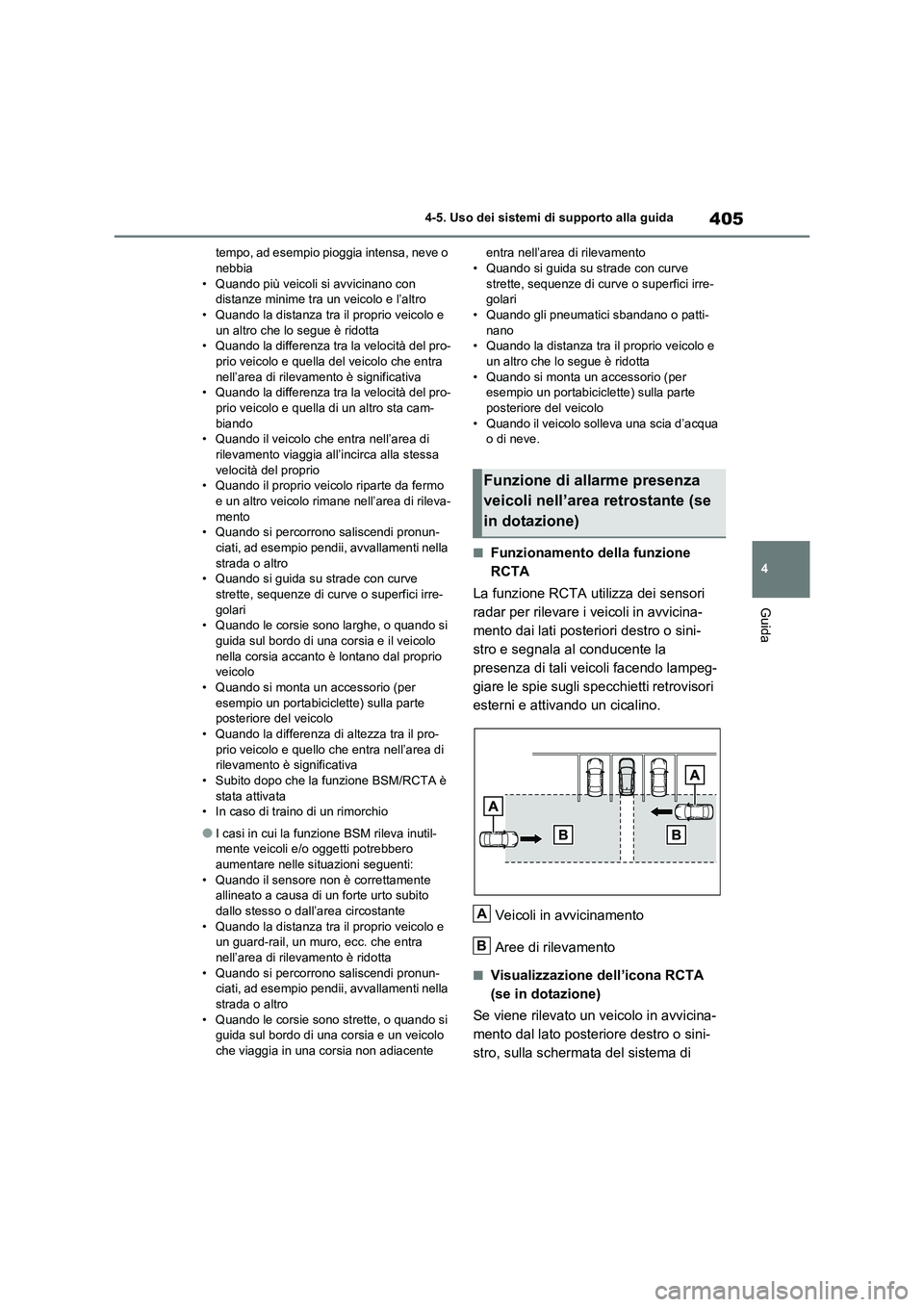

405
4 4-5. Uso dei sistemi di supporto alla guida
Guida
tempo, ad esempio pioggia intensa, neve o
nebbia
• Quando più veicoli si avvicinano con
distanze minime tra un veicolo e l’altro
• Quando la distanza tra il proprio veicolo e
un altro che lo segue è ridotta
• Quando la differenza tra la velocità del pro-
prio veicolo e quella del veicolo che entra
nell’area di rilevamento è significativa
• Quando la differenza tra la velocità del pro-
prio veicolo e quella di un altro sta cam-
biando
• Quando il veicolo che entra nell’area di
rilevamento viaggia all’incirca alla stessa
velocità del proprio
• Quando il proprio veicolo riparte da fermo
e un altro veicolo rimane nell’area di rileva-
mento
• Quando si percorrono saliscendi pronun-
ciati, ad esempio pendii, avvallamenti nella
strada o altro
• Quando si guida su strade con curve
strette, sequenze di curve o superfici irre-
golari
• Quando le corsie sono larghe, o quando si
guida sul bordo di una corsia e il veicolo
nella corsia accanto è lontano dal proprio
veicolo
• Quando si monta un accessorio (per
esempio un portabiciclette) sulla parte
posteriore del veicolo
• Quando la differenza di altezza tra il pro-
prio veicolo e quello che entra nell’area di
rilevamento è significativa
• Subito dopo che la funzione BSM/RCTA è
stata attivata
• In caso di traino di un rimorchio
●I casi in cui la funzione BSM rileva inutil-
mente veicoli e/o oggetti potrebbero
aumentare nelle situazioni seguenti:
• Quando il sensore non è correttamente
allineato a causa di un forte urto subito
dallo stesso o dall’area circostante
• Quando la distanza tra il proprio veicolo e
un guard-rail, un muro, ecc. che entra
nell’area di rilevamento è ridotta
• Quando si percorrono saliscendi pronun-
ciati, ad esempio pendii, avvallamenti nella
strada o altro
• Quando le corsie sono strette, o quando si
guida sul bordo di una corsia e un veicolo
che viaggia in una corsia non adiacente entra nell’area di rilevamento
• Quando si guida su strade con curve
strette, sequenze di curve o superfici irre-
golari
• Quando gli pneumatici sbandano o patti-
nano
• Quando la distanza tra il proprio veicolo e
un altro che lo segue è ridotta
• Quando si monta un accessorio (per
esempio un portabiciclette) sulla parte
posteriore del veicolo
• Quando il veicolo solleva una scia d’acqua
o di neve.
■Funzionamento della funzione
RCTA
La funzione RCTA utilizza dei sensori
radar per rilevare i veicoli in avvicina-
mento dai lati posteriori destro o sini-
stro e segnala al conducente la
presenza di tali veicoli facendo lampeg-
giare le spie sugli specchietti retrovisori
esterni e attivando un cicalino.
Veicoli in avvicinamento
Aree di rilevamento
■Visualizzazione dell’icona RCTA
(se in dotazione)
Se viene rilevato un veicolo in avvicina-
mento dal lato posteriore destro o sini-
stro, sulla schermata del sistema di
Funzione di allarme presenza
veicoli nell’area retrostante (se
in dotazione)
A
B

4064-5. Uso dei sistemi di supporto alla guida
navigazione (se in dotazione) o
dell’impianto multimediale (se in dota-
zione) verrà visualizzato quanto segue.
Quando è visualizzato il monitor di
assistenza al parcheggio Toyota (se
in dotazione)
Quando è visualizzata la visione
panoramica su monitor (se in dota-
zione)
: La funzione RCTA è in avaria
(P.394)
■Aree di rilevamento della funzione
RCTA
Le aree in cui si possono rilevare veicoli
sono indicate di seguito.
Il cicalino può segnalare con anticipo al con-
ducente i veicoli in avvicinamento più veloci.
Esempio:
■La funzione RCTA funziona nei
seguenti casi
La funzione RCTA si attiva quando sono sod-
disfatte tutte le seguenti condizioni:
●La funzione RCTA è accesa.
●La leva del cambio è su R.
●La velocità del veicolo è inferiore a circa
8km/h.
●La velocità del veicolo in avvicinamento è
compresa tra 8 km/h e 28 km/h circa.
■Impostazione del volume del cicalino
Il volume del cicalino può essere regolato sul
display multi-informazioni. (P.128)
■Condizioni nelle quali la funzione RCTA
non rileverà un veicolo
La funzione RCTA non è progettata per rile-
vare i seguenti tipi di veicoli e/o oggetti.
●Veicoli in avvicinamento direttamente da
dietro
●Veicoli che effettuano la retromarcia in
un’area di parcheggio adiacente al proprio
veicolo
Veicolo in
avvicina-
mento
Velocità
Distanza
di
allarme
approssima-
tiva
Veloce28 km/h20 m
Lento8km/h5,5 m
A

407
4 4-5. Uso dei sistemi di supporto alla guida
Guida
●Veicoli che i sensori non sono in grado di
rilevare a causa di ostacoli
●Guard-rail, muri, cartelli, veicoli parcheg-
giati e altri oggetti immobili analoghi*
●Motorini, biciclette, pedoni e simili*
●Veicoli in allontanamento dal proprio vei-
colo
●Veicoli in avvicinamento dalle aree di par-
cheggio adiacenti al proprio veicolo*
*
: a seconda delle condizioni, il rilevamento
di veicoli e/o oggetti potrebbe verificarsi
ugualmente.
■Condizioni nelle quali la funzione RCTA
potrebbe non funzionare correttamente
●La funzione RCTA potrebbe non rilevare
correttamente i veicoli nelle seguenti situa-
zioni:
• Quando il sensore non è correttamente
allineato a causa di un forte urto subito
dallo stesso o dall’area circostante
• Se il sensore o l’area circostante sul
paraurti posteriore sono coperti da fango,
neve, ghiaccio, adesivi o simili
• Durante la guida su una superficie stradale
coperta da pozzanghere in caso di mal-
tempo, ad esempio pioggia intensa, neve o
nebbia
• Quando più veicoli si avvicinano con
distanze minime tra un veicolo e l’altro
• Quando un veicolo si avvicina ad alta velo-
cità
• Quando si parcheggia su una pendenza
ripida, ad esempio su una salita/discesa,
un avvallamento della strada, ecc.
• Quando si monta un accessorio (per
esempio un portabiciclette) sulla parte
posteriore del veicolo
• Durante la retromarcia su un pendio che
presenta una brusca variazione di pen-denza
• Quando si esce in retromarcia da un par-
cheggio a spina di pesce
• Subito dopo che si è attivata la funzione
RCTA
• Subito dopo l’avviamento del motore con la
funzione RCTA attivata
• In caso di traino di un rimorchio
• Quando i sensori non riescono a rilevare
un veicolo a causa di ostacoli
●I casi in cui la funzione RCTA rileva inutil-
mente veicoli e/o oggetti potrebbero
aumentare nelle situazioni seguenti:
• Se un veicolo passa accanto alla fiancata
del proprio veicolo
• Se l’area di parcheggio è affacciata su una

4084-5. Uso dei sistemi di supporto alla guida
via percorsa da altri veicoli
• In caso di distanza ridotta tra il proprio vei-
colo e oggetti metallici, ad esempio un
guard-rail, un muro, un cartello o un vei-
colo parcheggiato, che potrebbero riflettere
onde elettriche verso il retro del veicolo
• Quando si monta un accessorio (per
esempio un portabiciclette) sulla parte
posteriore del veicolo
*: se in dotazione
■Posizione e tipi di sensori
Sensori angolari anteriori (se in
dotazione)
Sensori centrali anteriori (se in dota-
zione)
Sensori angolari posteriori
Sensori centrali posteriori
■Display (display multi-informa-
zioni)
Quando i sensori rilevano un oggetto,
Sensore di assistenza al
parcheggio Toyota
*
La distanza tra il veicolo e gli
oggetti, ad esempio un muro,
durante le manovre di parcheggio
parallelo, o entrando in un garage,
viene misurata dai sensori e
comunicata tramite la schermata
del sistema di navigazione o
dell’impianto multimediale e un
cicalino. Controllare sempre l’area
circostante quando si usa questo
sistema.
Componenti del sistema
A
B
C
D
