2020 TOYOTA PROACE Omistajan Käsikirja (in Finnish)

289
Proace_fi_Chap08_En-cas-de-panne_ed2019_V02

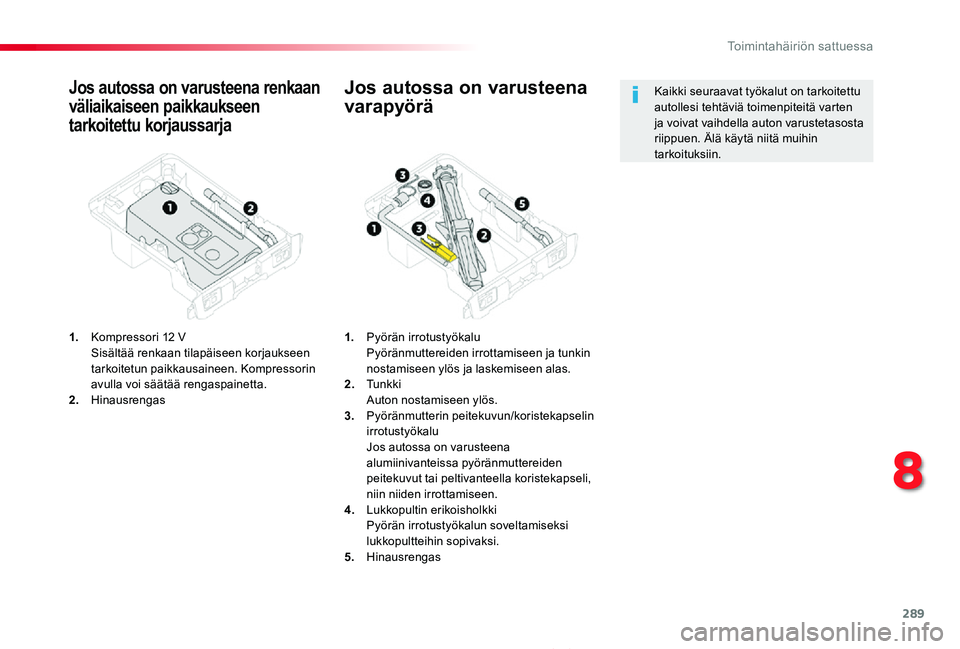

Jos autossa on varusteena renkaan
väliaikaiseen paikkaukseen
tarkoitettu korjaussarja
1. Kompressori 12 V Sisältää renkaan tilapäiseen korjaukseen tarkoitetun paikkausaineen. Kompressorin avulla voi säätää rengaspainetta.2. Hinausrengas
Jos autossa on varusteena
varapyörä
1. Pyörän irrotustyökalu Pyöränmuttereiden irrottamiseen ja tunkin nostamiseen ylös ja laskemiseen alas.2. Tunkki Auton nostamiseen ylös.3. Pyöränmutterin peitekuvun/koristekapselin irrotustyökalu Jos autossa on varusteena alumiinivanteissa pyöränmuttereiden peitekuvut tai peltivanteella koristekapseli, niin niiden irrottamiseen.4. Lukkopultin erikoisholkki Pyörän irrotustyökalun soveltamiseksi lukkopultteihin sopivaksi.5. Hinausrengas
Kaikki seuraavat työkalut on tarkoitettu autollesi tehtäviä toimenpiteitä varten ja voivat vaihdella auton varustetasosta riippuen. Älä käytä niitä muihin tarkoituksiin.
8
Toimintahäiriön sattuessa

290
Proace_fi_Chap08_En-cas-de-panne_ed2019_V02
Sarjaa säilytetään työkalulaatikossa.
Paikkaussarjaan kuuluu kompressori ja paikkausainepatruuna.Se on tarkoitettu renkaan tilapäiseen paikkaukseen.Siten voit ajaa auton lähimpään korjaamoon.Sen avulla voi paikata useimmat rengasvauriot, jotka ovat kulutuspinnalla tai renkaan olka-alueella.Kompressorilla voidaan tarkistaa ja sovittaa rengaspaine.
Renkaan tilapäinen paikkaussarja*
Sarjan ottaminen esille
1. Kompressori 12 V Sisältää renkaan tilapäiseen korjaukseen tarkoitetun paikkausaineen ja kompressorin avulla voi säätää rengaspainetta.2. Hinausrengas
Renkaiden ilmanpaineet on ilmoitettu tässä tarrassa.
Auton sähköpiirijärjestelmä sallii kompessorin kytkemisen vahingoittuneen renkaan paikkaamiseen tarvittavaksi ajaksi.Käytä ainoastaan edessä olevia 12 voltin pistokkeita kompressorin kytkemiseen.
Katso lisätietoja hinaamisesta sitä vastaavasta kohdasta.
Ty ö k a l u t
Kaikki seuraavat työkalut on tarkoitettu autollesi tehtäviä toimenpiteitä varten ja voivat vaihdella auton varustetasosta riippuen. Älä käytä niitä muihin tarkoituksiin.
Katso lisätietoja työkalulaatikosta sitä
vastaavasta otsakkeesta.
* Joissakin malleissa.
Toimintahäiriön sattuessa

291
Proace_fi_Chap08_En-cas-de-panne_ed2019_V02

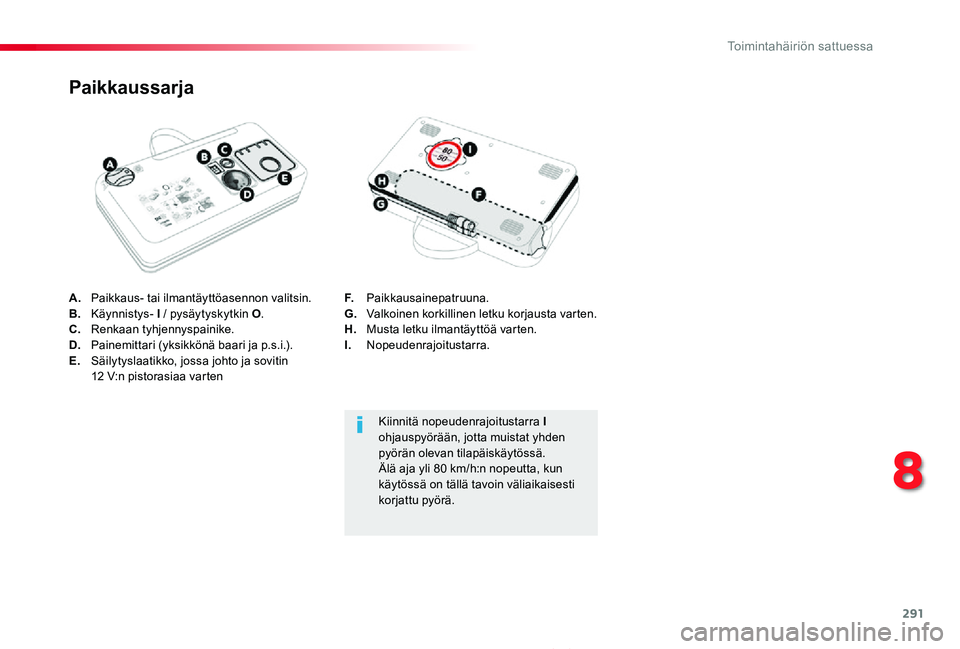

A. Paikkaus- tai ilmantäyttöasennon valitsin.B. Käynnistys- I / pysäytyskytkin O.C. Renkaan tyhjennyspainike.D. Painemittari (yksikkönä baari ja p.s.i.).E. Säilytyslaatikko, jossa johto ja sovitin 12 V:n pistorasiaa varten
Paikkaussarja
F. Paikkausainepatruuna.G. Valkoinen korkillinen letku korjausta varten.H. Musta letku ilmantäyttöä varten.I. Nopeudenrajoitustarra.
Kiinnitä nopeudenrajoitustarra I ohjauspyörään, jotta muistat yhden pyörän olevan tilapäiskäytössä.Älä aja yli 80 km/h:n nopeutta, kun käytössä on tällä tavoin väliaikaisesti korjattu pyörä.
8
Toimintahäiriön sattuessa

292
Proace_fi_Chap08_En-cas-de-panne_ed2019_V02

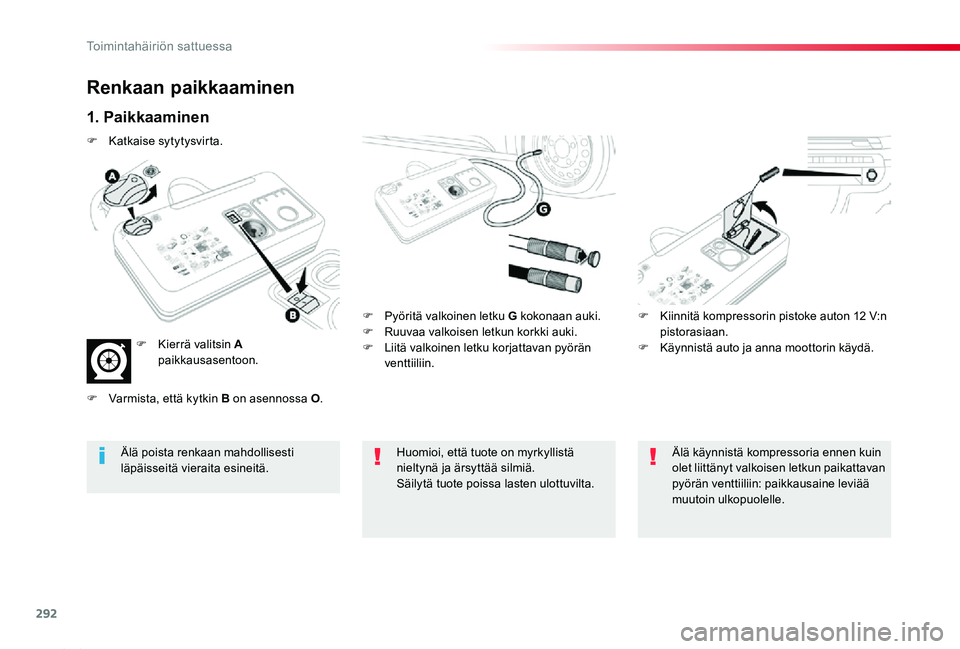

Renkaan paikkaaminen
1. Paikkaaminen
F Pyöritä valkoinen letku G kokonaan auki.F Ruuvaa valkoisen letkun korkki auki.F Liitä valkoinen letku korjattavan pyörän venttiiliin.
F Kiinnitä kompressorin pistoke auton 12 V:n pistorasiaan.F Käynnistä auto ja anna moottorin käydä.
Huomioi, että tuote on myrkyllistä nieltynä ja ärsyttää silmiä.Säilytä tuote poissa lasten ulottuvilta.
Älä poista renkaan mahdollisesti läpäisseitä vieraita esineitä.
Älä käynnistä kompressoria ennen kuin olet liittänyt valkoisen letkun paikattavan pyörän venttiiliin: paikkausaine leviää muutoin ulkopuolelle.
F Katkaise sytytysvirta.
F Kierrä valitsin A paikkausasentoon.
F Varmista, että kytkin B on asennossa O.
Toimintahäiriön sattuessa

293
Proace_fi_Chap08_En-cas-de-panne_ed2019_V02

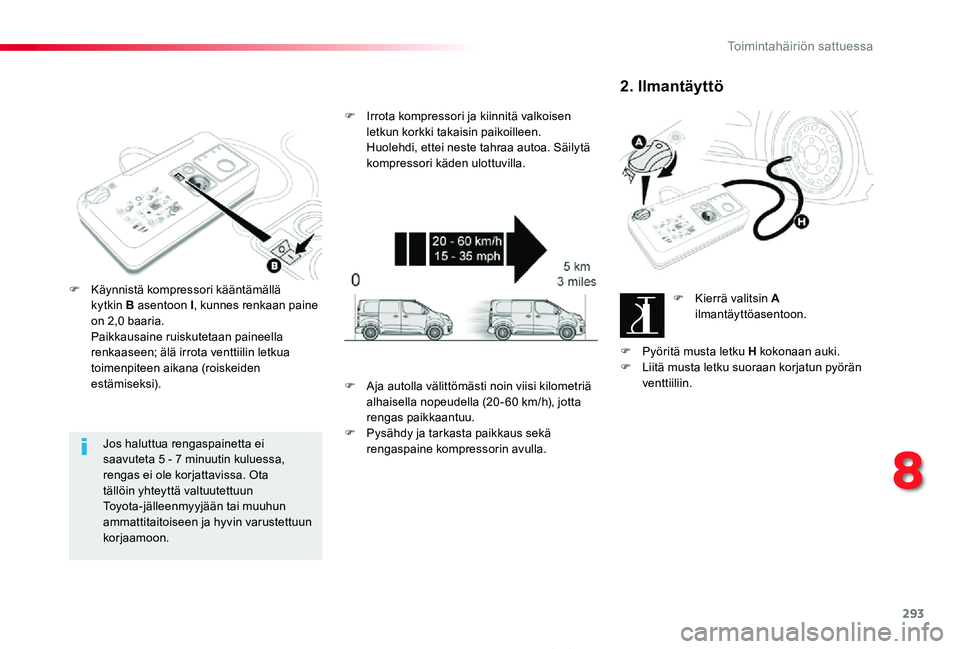

Jos haluttua rengaspainetta ei saavuteta 5 - 7 minuutin kuluessa, rengas ei ole korjattavissa. Ota tällöin yhteyttä valtuutettuun Toyota-jälleenmyyjään tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon.
F Käynnistä kompressori kääntämällä kytkin B asentoon I, kunnes renkaan paine on 2,0 baaria. Paikkausaine ruiskutetaan paineella renkaaseen; älä irrota venttiilin letkua toimenpiteen aikana (roiskeiden estämiseksi).
F Irrota kompressori ja kiinnitä valkoisen letkun korkki takaisin paikoilleen. Huolehdi, ettei neste tahraa autoa. Säilytä kompressori käden ulottuvilla.
2. Ilmantäyttö
F Kierrä valitsin A ilmantäyttöasentoon.
F Pyöritä musta letku H kokonaan auki.F Liitä musta letku suoraan korjatun pyörän venttiiliin.F Aja autolla välittömästi noin viisi kilometriä alhaisella nopeudella (20-60 km/h), jotta rengas paikkaantuu.F Pysähdy ja tarkasta paikkaus sekä
rengaspaine kompressorin avulla.
8
Toimintahäiriön sattuessa

294
Proace_fi_Chap08_En-cas-de-panne_ed2019_V02

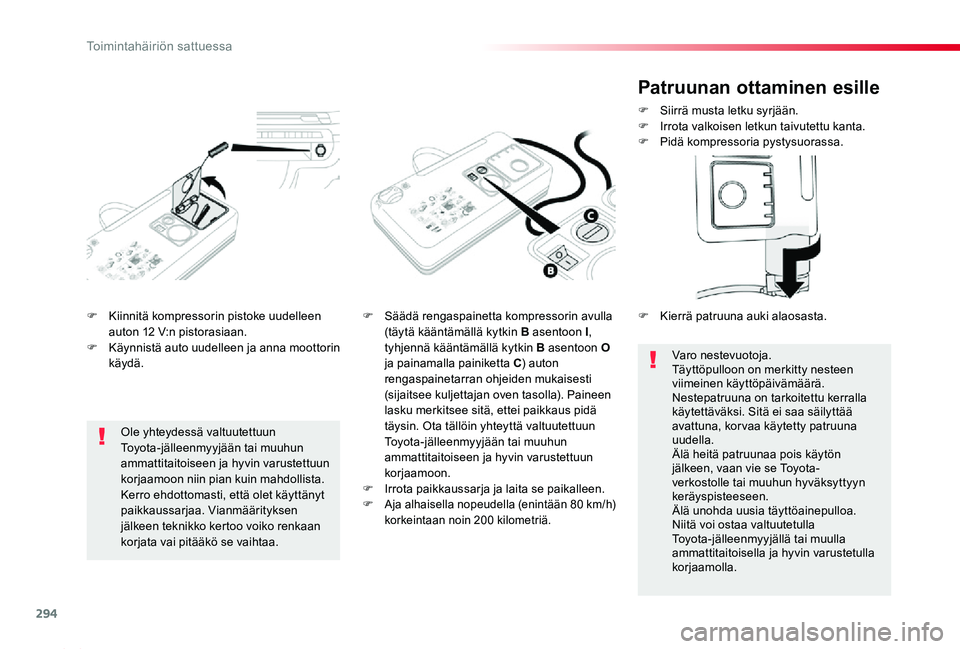

F Kiinnitä kompressorin pistoke uudelleen auton 12 V:n pistorasiaan.F Käynnistä auto uudelleen ja anna moottorin käydä.
F Säädä rengaspainetta kompressorin avulla (täytä kääntämällä kytkin B asentoon I, tyhjennä kääntämällä kytkin B asentoon O ja painamalla painiketta C) auton rengaspainetarran ohjeiden mukaisesti (sijaitsee kuljettajan oven tasolla). Paineen lasku merkitsee sitä, ettei paikkaus pidä täysin. Ota tällöin yhteyttä valtuutettuun Toyota-jälleenmyyjään tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon.F Irrota paikkaussarja ja laita se paikalleen.F Aja alhaisella nopeudella (enintään 80 km/h) korkeintaan noin 200 kilometriä.
Ole yhteydessä valtuutettuun Toyota-jälleenmyyjään tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon niin pian kuin mahdollista.Kerro ehdottomasti, että olet käyttänyt paikkaussarjaa. Vianmäärityksen jälkeen teknikko kertoo voiko renkaan korjata vai pitääkö se vaihtaa.
Patruunan ottaminen esille
F Siirrä musta letku syrjään.F Irrota valkoisen letkun taivutettu kanta.F Pidä kompressoria pystysuorassa.
Varo nestevuotoja.Täyttöpulloon on merkitty nesteen viimeinen käyttöpäivämäärä.Nestepatruuna on tarkoitettu kerralla käytettäväksi. Sitä ei saa säilyttää avattuna, korvaa käytetty patruuna uudella.Älä heitä patruunaa pois käytön jälkeen, vaan vie se Toyota-verkostolle tai muuhun hyväksyttyyn keräyspisteeseen.Älä unohda uusia täyttöainepulloa. Niitä voi ostaa valtuutetulla Toyota-jälleenmyyjällä tai muulla ammattitaitoisella ja hyvin varustetulla korjaamolla.
F Kierrä patruuna auki alaosasta.
Toimintahäiriön sattuessa

295
Proace_fi_Chap08_En-cas-de-panne_ed2019_V02

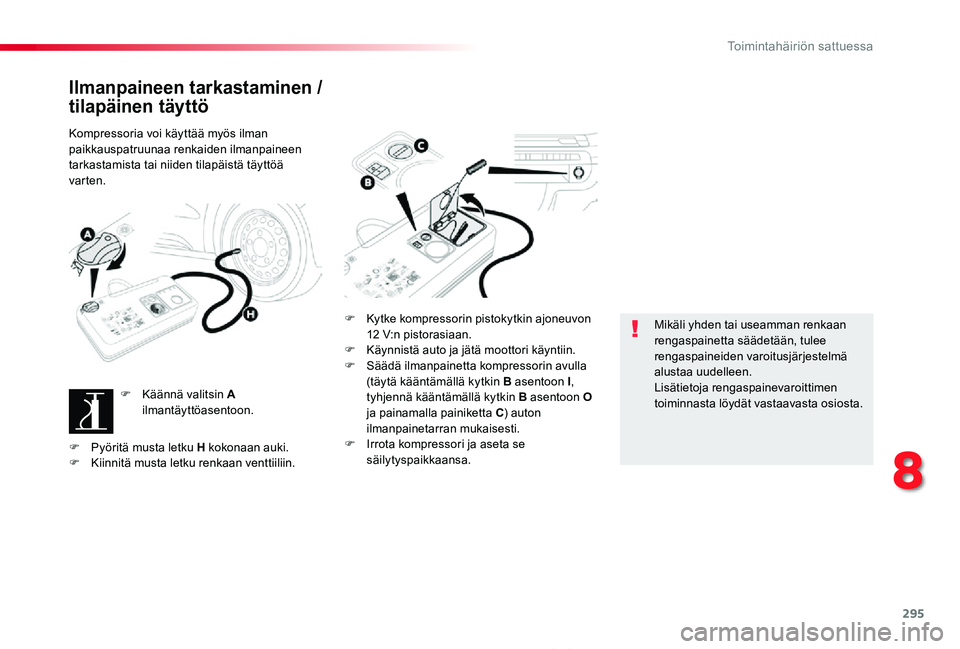

Ilmanpaineen tarkastaminen /
tilapäinen täyttö
Kompressoria voi käyttää myös ilman paikkauspatruunaa renkaiden ilmanpaineen tarkastamista tai niiden tilapäistä täyttöä varten.
F Käännä valitsin A ilmantäyttöasentoon.
F Kytke kompressorin pistokytkin ajoneuvon 12 V:n pistorasiaan.F Käynnistä auto ja jätä moottori käyntiin.F Säädä ilmanpainetta kompressorin avulla (täytä kääntämällä kytkin B asentoon I, tyhjennä kääntämällä kytkin B asentoon O ja painamalla painiketta C) auton ilmanpainetarran mukaisesti.F Irrota kompressori ja aseta se säilytyspaikkaansa.
Mikäli yhden tai useamman renkaan rengaspainetta säädetään, tulee rengaspaineiden varoitusjärjestelmä alustaa uudelleen.Lisätietoja rengaspainevaroittimen toiminnasta löydät vastaavasta osiosta.
F Pyöritä musta letku H kokonaan auki.F Kiinnitä musta letku renkaan venttiiliin.
8
Toimintahäiriön sattuessa

296
Proace_fi_Chap08_En-cas-de-panne_ed2019_V02

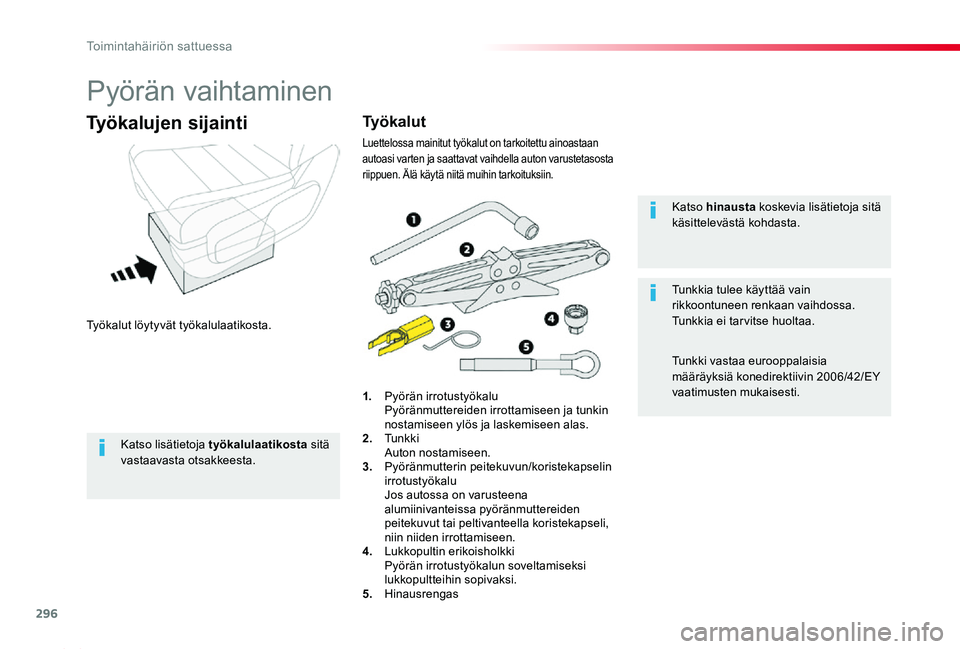

Pyörän vaihtaminen
Työkalut löytyvät työkalulaatikosta.
Työkalujen sijainti
1. Pyörän irrotustyökalu Pyöränmuttereiden irrottamiseen ja tunkin nostamiseen ylös ja laskemiseen alas.2. Tunkki Auton nostamiseen.3. Pyöränmutterin peitekuvun/koristekapselin irrotustyökalu Jos autossa on varusteena alumiinivanteissa pyöränmuttereiden peitekuvut tai peltivanteella koristekapseli, niin niiden irrottamiseen.4. Lukkopultin erikoisholkki Pyörän irrotustyökalun soveltamiseksi lukkopultteihin sopivaksi.5. Hinausrengas
Katso hinausta koskevia lisätietoja sitä käsittelevästä kohdasta.
Tunkkia tulee käyttää vain rikkoontuneen renkaan vaihdossa.Tunkkia ei tarvitse huoltaa.
Tunkki vastaa eurooppalaisia määräyksiä konedirektiivin 2006/42/EY vaatimusten mukaisesti.
Ty ö k a l u t
Luettelossa mainitut työkalut on tarkoitettu ainoastaan autoasi varten ja saattavat vaihdella auton varustetasosta riippuen. Älä käytä niitä muihin tarkoituksiin.
Katso lisätietoja työkalulaatikosta sitä vastaavasta otsakkeesta.
Toimintahäiriön sattuessa
