2020 TOYOTA PROACE Notices Demploi (in French)

105
Banquette chauffante
0 : Arrêt.1 : Faible.2 : Moyen.
3 : For t.
F Utilisez la molette de réglage pour allumer et choisir le niveau de chauffage désiré :
Moteur tournant, les assises de la banquette peuvent être chauffées.
Rangement sous assise
Si votre véhicule en est équipé, un rangement est situé sous l’assise.F Tirez la sangle vers vous pour faire basculer l’assise.
3
Ergonomie et confort

106
Smart Cargo
Retirer la trappe
Trappe amovible
F Tout en maintenant la trappe d'une main, avec l'autre main, tournez la commande située en haut de la trappe pour la débloquer.F Baissez la trappe pour la sortir de son logement.
L'assise du siège latéral de la banquette se relève sur le dossier pour libérer une zone de chargement dans la partie cabine.Une trappe amovible sur la cloison se retire pour permettre le chargement d’objets longs.
Une fois la trappe amovible retirée, vous pouvez chargez des objets longs sous le siège latéral.
F Rangez-la derrière le siège conducteur, en la clippant dans les ergots d’accrochage.F Tournez la commande située en haut de la trappe pour la bloquer.
Ergonomie et confort

107
Lorsque le siège latéral est relevé et la trappe retirée, il est obligatoire d'installer le filet antiripage.Reportez-vous à la rubrique Filet antiripage.
Ne placez jamais la main sous l'assise pour accompagner le siège à la remontée, risque de pincement des doigts.Seule la sangle doit être utilisée.
Remettre la trappe
F Présentez la trappe inclinée, charnières jaune orientées vers le bas.
F Placez les charnières dans leurs logements puis appuyez à fond vers le bas (pour éviter les vibrations).F D'une main, levez la trappe pour la refermer puis de l'autre main, tournez la commande située en haut de la trappe pour la bloquer.
Assise repliable
Relever l'assise
F D'une seule main, tirez fermement la sangle vers l'avant pour déverrouiller l’assise du siège.
F Un vérin relève l’assise contre le dossier.
3
Ergonomie et confort

108
Baisser l'assise
F Retirez le filet antiripage.F Pour remettre l’assise en place, appuyez fortement sur le haut du siège avec une seule main pour baisser l'assise jusqu’au verrouillage en position siège.
Filet antiripage
Installer le filet
F Placez la première attache dans l'encoche supérieure 1, située sous l'assise repliée. Puis tournez-là d'un quart de tour (dans le sens des aiguilles d'une montre) pour la verrouiller.F Placez la deuxième attache dans l'encoche inférieure 2, située sur le support du siège. Puis tournez-là d'un quart de tour (dans le sens des aiguilles d'une montre) pour la
verrouiller.
F Arrimez le premier crochet à l'anneau 3, situé dans la boîte à gants ouverte.F Arrimez le deuxième crochet à l'anneau 4, situé au plancher.
Retirer le filet
F Retirez les crochets des anneaux 4 et 3.F Retirez l'attache inférieure 2 puis supérieure 1, en les tournant d'un quart de tour (dans le sens inverse des aiguilles d'une montre) pour les déverrouiller.
Ergonomie et confort

109
Tablette de travailSi votre véhicule en est équipé, le coussin du siège central de la banquette se bascule pour former une tablette de travail pivotante et ainsi obtenir un bureau mobile (à l'arrêt).F Tirez sur la poignée située sur le haut du coussin du dossier.
N’utilisez jamais la tablette pendant que le véhicule roule.Tout objet se trouvant sur la tablette se transforme en projectile et peut occasionner des blessures en cas de freinage ou de choc.
Rangement assise centrale
F Tirez la sangle vers l'avant pour faire basculer l’assise.
Assurez-vous que la taille, la forme et le volume des charges transportées sont compatibles avec le respect des règles du code de la route et de sécurité et ne compromettent pas le champ de visibilité du conducteur.Arrimez convenablement toutes les charges, pour empêcher ou réduire leurs déplacements et éviter les risques de blessures.Installez le filet antiripage (fourni avec le véhicule) chaque fois que le siège est relevé et la trappe de la cloison retirée.Ne pas utiliser le filet pour d'autres utilisations.Vérifiez régulièrement l’état du filet antiripage. Remplacez-le s’il présente des signes d’usure ou de déchirement chez un concessionnaire ou un réparateur Toyota agréé, ou chez tout autre professionnel dûment qualifié et équipé pour obtenir un filet de rechange anti-dérapant conforme aux spécifications et à la qualité définies par Toyota pour votre véhicule.Veillez à remettre la trappe amovible, lorsque vous ne transportez pas de charge longue.
3
Ergonomie et confort

110
Banquette monobloc fixe
F Pour le monter, tirez-le vers le haut jusqu'à sa position de verrouillage dans le cran.F Pour le retirer, appuyez sur l’ergot A et tirez-le vers le haut.F Pour le remettre en place, engagez les tiges de l’appui-tête dans les orifices en restant bien dans l’axe du dossier.F Pour le descendre, appuyez simultanément sur l’ergot A et sur l’appui-tête.
F Mettez les appuie-tête en position basse.
Les différents équipements et réglages décrits ci-après varient selon la version et la configuration de votre véhicule.La banquette comprend un dossier monobloc qui peut être soit fixe, soit repliable (position tablette).
Appuie-tête type virguleReplier le dossier en
position tablette
Pour plus d'informations sur les Ceintures de sécurité, reportez-vous à la rubrique correspondante.
F De l'avant, relevez la manette pour déverrouiller le dossier.F De l'arrière, baissez la manette pour déverrouiller le dossier.
F Basculez le dossier sur l’assise.F Pour remettre le dossier, relevez la manette et faite remonter le dossier.
Ergonomie et confort

111

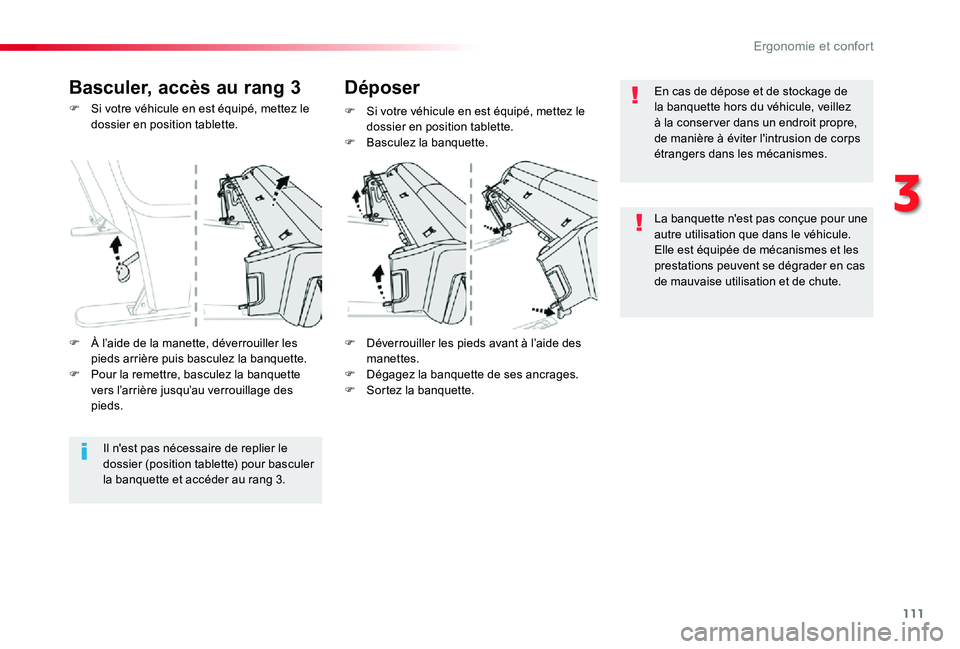

F Si votre véhicule en est équipé, mettez le dossier en position tablette.
F Déverrouiller les pieds avant à l’aide des manettes.F Dégagez la banquette de ses ancrages.F Sortez la banquette.
F Si votre véhicule en est équipé, mettez le dossier en position tablette.F Basculez la banquette.
Basculer, accès au rang 3Déposer
Il n'est pas nécessaire de replier le dossier (position tablette) pour basculer la banquette et accéder au rang 3.
F À l’aide de la manette, déverrouiller les pieds arrière puis basculez la banquette.F Pour la remettre, basculez la banquette vers l’arrière jusqu’au verrouillage des pieds.
En cas de dépose et de stockage de la banquette hors du véhicule, veillez à la conser ver dans un endroit propre, de manière à éviter l'intrusion de corps étrangers dans les mécanismes.
La banquette n'est pas conçue pour une autre utilisation que dans le véhicule. Elle est équipée de mécanismes et les prestations peuvent se dégrader en cas de mauvaise utilisation et de chute.
3
Ergonomie et confort

112
F Si votre véhicule en est équipé, tirez la commande et relevez le dossier (par l'arrière, baissez la manette).
Vérifiez le bon verrouillage au plancher du siège lorsqu’il est revenu en position assise.
Veillez qu'aucun objet ou pieds, d'un passager assis à l'arrière, n'obstruent les points d'ancrage et n'empêchent le verrouillage correct de l'ensemble.
F Vérifiez qu’aucun objet n’obstrue les ancrages et n’empêche le verrouillage correct des pieds.
Reposer
F Verrouiller les pieds avant à l’aide des manettes.F Basculez la banquette vers l’arrière jusqu’au verrouillage des pieds arrière.
Attention aux pieds des passagers pendant le basculement.
F Engagez les pieds avant dans les ancrages du plancher (comme représenté ci-dessus).
Ergonomie et confort
