2020 TOYOTA PROACE Kasutusjuhend (in Estonian)

289
Proace_et_Chap08_En-cas-de-panne_ed2019_V02
Kui teie sõidukis on rehvi
ajutise parandamise
komplekt
1. 12 V kompressor. Sisaldab rehvi parandamise ainet, mis võimaldab rehviga ajutiselt sõita ja rehvi rõhku reguleerida.2. Pukseerimissilmus.
Kui teie sõidukis on
varuratas
1. Rattavõti. Võimaldab eemaldada ratta kinnituskruvi ja tungrauda üles tõsta/alla lasta.2. Tungraud. Võimaldab sõidukit tõsta.3. Poldikatete/veljekapsli eemaldamise vahend. Kui teie sõidukis on see vahend olemas, saate eemaldada alumiiniumvelje poldikatteid või plekkvelje kapslit.4. Turvapoldi vahetükk. Võimaldab sobitada rattavõtit spetsiaalsete turvapoltidega.5. Pukseerimissilmus.
Need vahendid on mõeldud spetsiaalselt teie sõiduki jaoks ja olenevad varustusest. Ärge kasutage neid vahendeid muul otstarbel.
8
Rikke korral

290
Proace_et_Chap08_En-cas-de-panne_ed2019_V02
Komplekt asub tööriistakastis.
See komplekt koosneb kompressorist ja hermeetikust.Komplekt võimaldab rehvi ajutiselt parandada.Selliselt parandatud rehviga saate sõita lähimasse töökotta.Rehvide parandamise komplekt sobib kahjustuste parandamiseks, mis asuvad rehvi veerepinnal või randil.Komplekti kuuluv kompressor võimaldab rehvirõhku kontrollida ja reguleerida.
Rehvi ajutise parandamise komplekt*
Juurdepääs komplektile
1. 12 V kompressor. Sisaldab rehvi parandamise ainet ja võimaldab reguleerida rehvirõhku.2. Pukseerimissilmus.
Rehvirõhk on märgitud sellele sildile.
Sõiduki elektrisüsteem võimaldab ühendada kompressorit purunenud rehvi parandamiseks vajaminevaks ajaks.Kompressori ühendamiseks kasutage ainult esiosas asuvaid kahte 12 V pistikupesa.
Põhjalikumat infot pukseerimise kohta leiate vastava teema alt.
Tööriistad
Need tööriistad on mõeldud spetsiaalselt teie sõiduki jaoks ja olenevad varustusest. Ärge neid muul otstarbel kasutage.
Põhjalikumat informatsiooni
tööriistakomplekti kohta leiate vastava teema alt.
* Mõnel mudelil
Rikke korral

291
Proace_et_Chap08_En-cas-de-panne_ed2019_V02

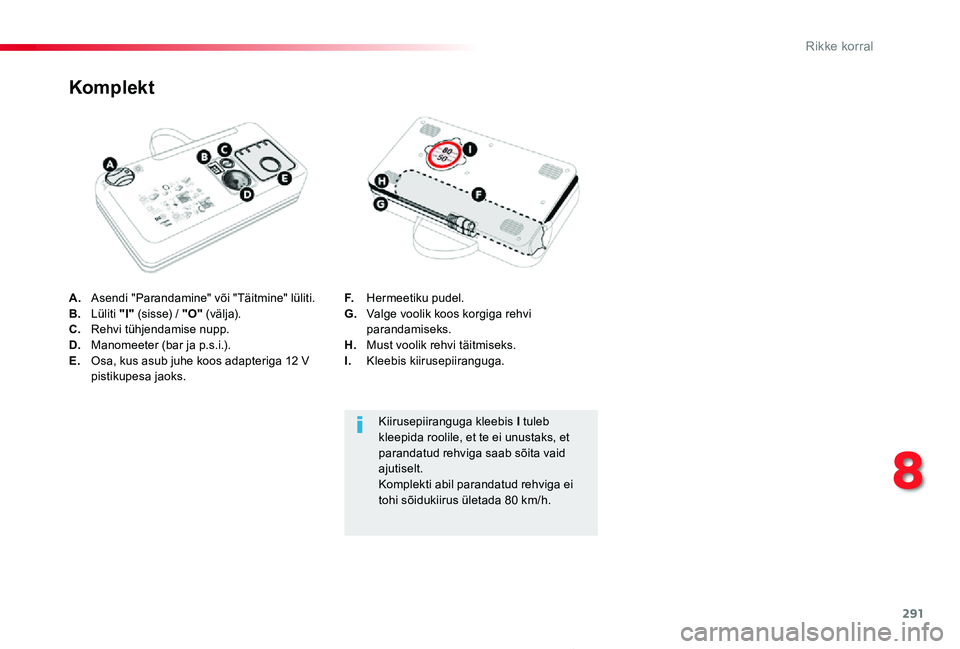

A. Asendi "Parandamine" või "Täitmine" lüliti.B. Lüliti "I" (sisse) / "O" (välja).C. Rehvi tühjendamise nupp.D. Manomeeter (bar ja p.s.i.).E. Osa, kus asub juhe koos adapteriga 12 V pistikupesa jaoks.
Komplekt
F. Hermeetiku pudel.G. Valge voolik koos korgiga rehvi parandamiseks.H. Must voolik rehvi täitmiseks.I. Kleebis kiirusepiiranguga.
Kiirusepiiranguga kleebis I tuleb kleepida roolile, et te ei unustaks, et parandatud rehviga saab sõita vaid ajutiselt.Komplekti abil parandatud rehviga ei tohi sõidukiirus ületada 80 km/h.
8
Rikke korral

292
Proace_et_Chap08_En-cas-de-panne_ed2019_V02
Rehvi parandamise protseduur
1. Parandamine
F Rullige valge voolik G täiesti lahti.F Keerake valge vooliku kork lahti.F Ühendage valge voolik parandatava rehvi ventiili külge.
F Ühendage kompressori elektrijuhe 12 V pistikupessa.F Käivitage sõiduk ja laske mootoril töötada.
Ettevaatust - hermeetik on ter visele kahjulik, mis on allaneelamise korral kahjulik ja ärritab ka silmi.Ärge jätke hermeetikut lastele kättesaadavasse kohta.
Ärge eemaldage rehvi tunginud võõrkeha.
Ärge lülitage kompressorit sisse enne, kui olete ühendanud valge vooliku rehvi ventiiliga : muidu võib hermeetik välja voolata.
F Lülitage süüde välja.
F Keerake lüliti A asendisse "Parandamine".
F Kontrollige, kas lüliti B on asendis "O".
Rikke korral

293
Proace_et_Chap08_En-cas-de-panne_ed2019_V02
Kui 5 kuni 7 minuti jooksul ei ole saavutatud, näitab see, et rehvi ei saa parandada. Pöörduge Toyota volitatud teenindusse või mõnele teisele kvalifitseeritud asjatundja poole.
F Lülitage kompressor sisse, kallutades lülitit B asendisse "I", kuni rehvirõhk jõuab 2,0 barini. Hermeetik pihustatakse sur ve all rehvi sisse ; selle toimingu ajal ärge võtke voolikut ventiili küljest ära (pritsimisoht).
F Eemaldage komplekt ja keerake valge toru kork kinni. Jälgige, et hermeetik sõidukit ei määriks. Hoidke komplekti käeulatuses.
2. Täitmine
F Keerake nupp A asendisse "Täitmine".
F Rullige must voolik H täiesti lahti.F Ühendage must voolik parandatud rehvi ventiiliga.F Parandatud kohtade kinnitamiseks sõitke otsekohe umbes viis kilomeetrit madala kiirusega (20 - 60 km/h).F Peatage sõiduk, et kontrollida komplekti
abil rehvi seisukorda ja rõhku.
8
Rikke korral

294
Proace_et_Chap08_En-cas-de-panne_ed2019_V02
F Ühendage kompressori elektrijuhe uuesti 12 V pistikupessa.F Käivitage sõiduk uuesti ja laske mootoril töötada.
F Reguleerige rehvirõhku kompressori abil (täitmiseks : lüliti B asendis "I" ; tühjendamiseks : lüliti B asendis "O" ja vajutus nupule C) vastavalt juhiukse juures asuval sildil olevale rõhule. Rehvirõhu langemine näitab, et torge ei ole täielikult parandatud. Pöörduge Toyota volitatud teenindusse või mõnele teisele kvalifitseeritud asjatundja poole.F Eemaldage komplekt ja pange oma kohale tagasi.F Sõitke madalal kiirusel (mitte üle 80 km/h) ja mitte üle 200 km.
Pöörduge esimesel võimalusel Toyota volitatud teenindusse või mõnele teisele kvalifitseeritud asjatundja poole.Teavitage kindlasti töökoja tehnikut rehvi parandamise komplekti kasutamisest. Pärast diagnostikat ütleb tehnik teile, kas rehvi saab parandada või tuleb see välja vahetada.
Pudeli eemaldamine
F Pange must voolik ära.F Vabastage valge vooliku alus.F Hoidke kompressorit vertikaalasendis.
Jälgige, et hermeetik välja ei voolaks.Hermeetiku säilivustähtaeg on pudelil kirjas.Pudelit saab kasutada vaid ühe korra ; juba avatud pudel tuleb uue vastu vahetada.Ärge pudelit pärast kasutamist ära visake, vaid viige Toyota esindusse või vastavasse kogumispunkti.Ärge unustage hankida uut hermeetikut, mis on saavaval Toyota volitatud teeninduses või mõne teise kvalifitseeritud asjatundja juures.
F Keerake pudel altosast lahti.
Rikke korral

295
Proace_et_Chap08_En-cas-de-panne_ed2019_V02
Rõhu kontroll / Ajutine
täitmine
Kompressorit (ilma hermeetiku pihustamiseta) saab kasutada ka rehvirõhu kontrollimiseks või rehvi ajutiseks täitmiseks.
F Keerake lüliti A asendisse "Täitmine".
F Ühendage kompressori pistik sõiduki 12 V pistikupessa.F Käivitage sõiduk ja laske mootoril töötada.F Reguleerige kompressori abil rõhku (täitmiseks : lüliti B asendis "I" ; tühjendamiseks : lüliti B asendis "O", vajutage nupule C) vastavalt rehvil oleval sildil näidatud rõhule.F Eemaldage komplekt ja pange see oma kohale.
Kui ühe või mitme rehvi rõhku korrigeeritakse, on rehvirõhu hoiatussüsteem vajalik lähtestada.Lisateabeks rehvirõhu hoiatussüsteemi (TPWS) tuvastamise kohta vt vastavat jaotist.
F Rullige must voolik H täiesti lahti.F Ühendage must voolik rehvi ventiiliga.
8
Rikke korral

296
Proace_et_Chap08_En-cas-de-panne_ed2019_V02
Ratta vahetamine
Tööriistad asuvad tööriistakastis.
Juurdepääs tööriistadele
1. Rattavõti. Ratta kinnituspoldi eemaldamiseks ning tungraua tõstmiseks/langetamiseks.2. Tungraud.
Sõiduki tõstmiseks.3. Poldikatte eemaldamise vahend. Alumiiniumist velgede tur vapoldi katete või plekkvelje kapsli eemaldamiseks.4. Turvapoldi vahetükk. Võimaldab rattavõtme kohandamist spetsiaalsete turvapoltide eemaldamiseks.5. Pukseerimissilmus.
Põhjalikumat infot pukseerimise kohta leiate vastava teema alt.
Tungrauda tohib kasutada ainult katkise rehvi vahetamiseks.Tungraud ei vaja hooldust.
Tungraud vastab Masinate Direktiivis 2006/42/CE olevatele määrustele.
Tööriistad
Need tööriistad on mõeldud just teie sõiduki jaoks ja võivad varieeruda olenevalt varustusest. Ärge kasutage neid muul otstarbel.
Põhjalikumat informatsiooni tööriistakomplekti kohta leiate vastava teema alt.
Rikke korral
