2020 TOYOTA PROACE CITY VERSO Notices Demploi (in French)

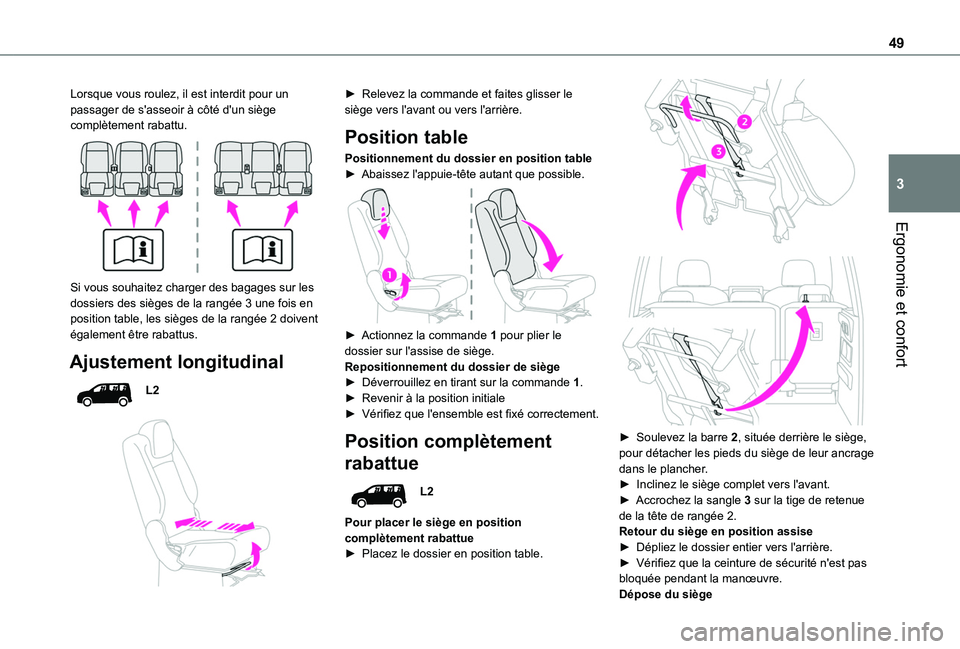

49
Ergonomie et confort
3
Lorsque vous roulez, il est interdit pour un passager de s'asseoir à côté d'un siège complètement rabattu.

Si vous souhaitez charger des bagages sur les dossiers des sièges de la rangée 3 une fois en position table, les sièges de la rangée 2 doivent également être rabattus.
Ajustement longitudinal
L2


► Relevez la commande et faites glisser le siège vers l'avant ou vers l'arrière.
Position table
Positionnement du dossier en position table► Abaissez l'appuie-tête autant que possible.

► Actionnez la commande 1 pour plier le dossier sur l'assise de siège.Repositionnement du dossier de siège► Déverrouillez en tirant sur la commande 1.► Revenir à la position initiale► Vérifiez que l'ensemble est fixé correctement.
Position complètement
rabattue
L2
Pour placer le siège en position complètement rabattue
► Placez le dossier en position table.


► Soulevez la barre 2, située derrière le siège, pour détacher les pieds du siège de leur ancrage dans le plancher.► Inclinez le siège complet vers l'avant.► Accrochez la sangle 3 sur la tige de retenue de la tête de rangée 2.Retour du siège en position assise► Dépliez le dossier entier vers l'arrière.► Vérifiez que la ceinture de sécurité n'est pas bloquée pendant la manœuvre.Dépose du siège

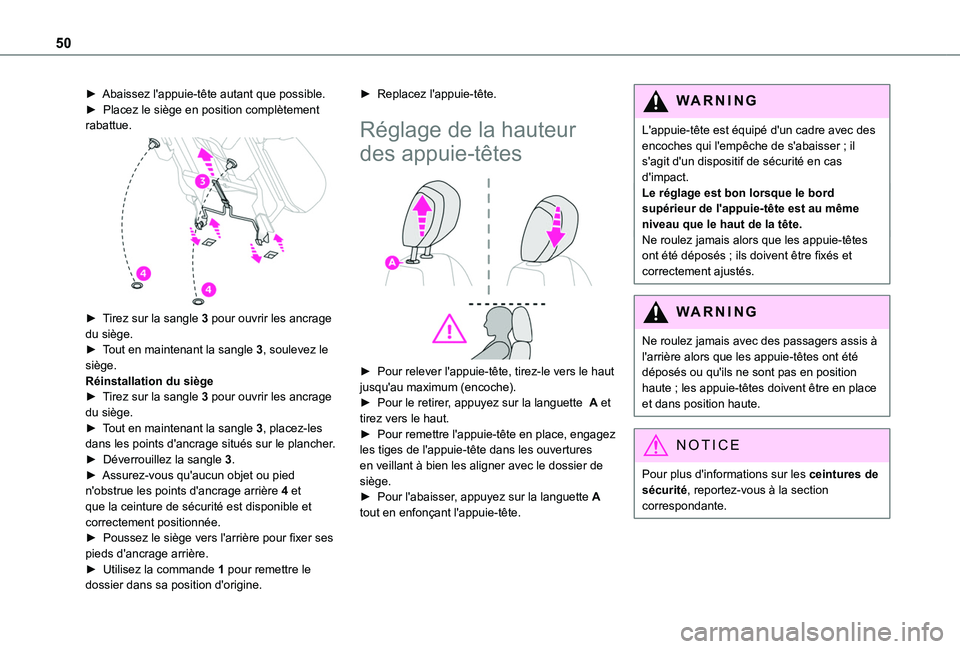

50
► Abaissez l'appuie-tête autant que possible.► Placez le siège en position complètement rabattue.

► Tirez sur la sangle 3 pour ouvrir les ancrage du siège.► Tout en maintenant la sangle 3, soulevez le siège.Réinstallation du siège► Tirez sur la sangle 3 pour ouvrir les ancrage du siège.► Tout en maintenant la sangle 3, placez-les dans les points d'ancrage situés sur le plancher.
► Déverrouillez la sangle 3.► Assurez-vous qu'aucun objet ou pied n'obstrue les points d'ancrage arrière 4 et que la ceinture de sécurité est disponible et correctement positionnée.► Poussez le siège vers l'arrière pour fixer ses pieds d'ancrage arrière.► Utilisez la commande 1 pour remettre le dossier dans sa position d'origine.
► Replacez l'appuie-tête.
Réglage de la hauteur
des appuie-têtes

► Pour relever l'appuie-tête, tirez-le vers le haut jusqu'au maximum (encoche).► Pour le retirer, appuyez sur la languette A et tirez vers le haut.► Pour remettre l'appuie-tête en place, engagez les tiges de l'appuie-tête dans les ouvertures en veillant à bien les aligner avec le dossier de siège.► Pour l'abaisser, appuyez sur la languette A tout en enfonçant l'appuie-tête.
WARNI NG
L'appuie-tête est équipé d'un cadre avec des encoches qui l'empêche de s'abaisser ; il s'agit d'un dispositif de sécurité en cas d'impact.Le réglage est bon lorsque le bord supérieur de l'appuie-tête est au même niveau que le haut de la tête.Ne roulez jamais alors que les appuie-têtes ont été déposés ; ils doivent être fixés et correctement ajustés.
WARNI NG
Ne roulez jamais avec des passagers assis à l'arrière alors que les appuie-têtes ont été déposés ou qu'ils ne sont pas en position haute ; les appuie-têtes doivent être en place et dans position haute.
NOTIC E
Pour plus d'informations sur les ceintures de sécurité, reportez-vous à la section correspondante.

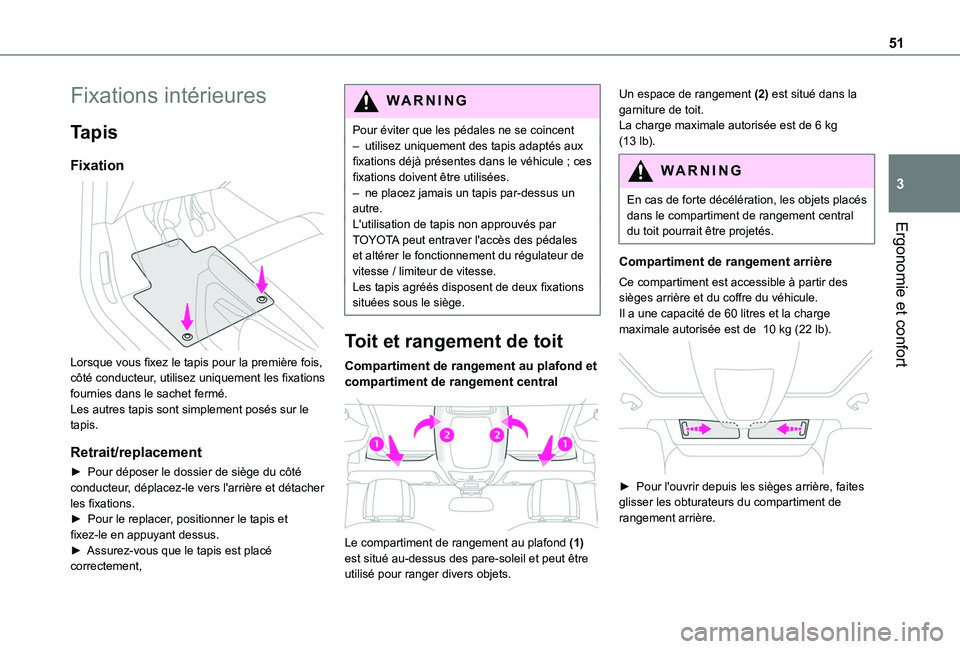

51
Ergonomie et confort
3
Fixations intérieures
Tapis
Fixation

Lorsque vous fixez le tapis pour la première fois, côté conducteur, utilisez uniquement les fixations fournies dans le sachet fermé.Les autres tapis sont simplement posés sur le tapis.
Retrait/replacement
► Pour déposer le dossier de siège du côté conducteur, déplacez-le vers l'arrière et détacher les fixations.► Pour le replacer, positionner le tapis et fixez-le en appuyant dessus.► Assurez-vous que le tapis est placé correctement,
WARNI NG
Pour éviter que les pédales ne se coincent– utilisez uniquement des tapis adaptés aux fixations déjà présentes dans le véhicule ; ces fixations doivent être utilisées.– ne placez jamais un tapis par-dessus un autre.L'utilisation de tapis non approuvés par TOYOTA peut entraver l'accès des pédales et altérer le fonctionnement du régulateur de vitesse / limiteur de vitesse.Les tapis agréés disposent de deux fixations situées sous le siège.
Toit et rangement de toit
Compartiment de rangement au plafond et compartiment de rangement central

Le compartiment de rangement au plafond (1)
est situé au-dessus des pare-soleil et peut être utilisé pour ranger divers objets.
Un espace de rangement (2) est situé dans la garniture de toit.La charge maximale autorisée est de 6 kg (13 lb).
WARNI NG
En cas de forte décélération, les objets placés dans le compartiment de rangement central du toit pourrait être projetés.
Compartiment de rangement arrière
Ce compartiment est accessible à partir des sièges arrière et du coffre du véhicule.Il a une capacité de 60 litres et la charge maximale autorisée est de 10 kg (22 lb).

► Pour l'ouvrir depuis les sièges arrière, faites glisser les obturateurs du compartiment de rangement arrière.

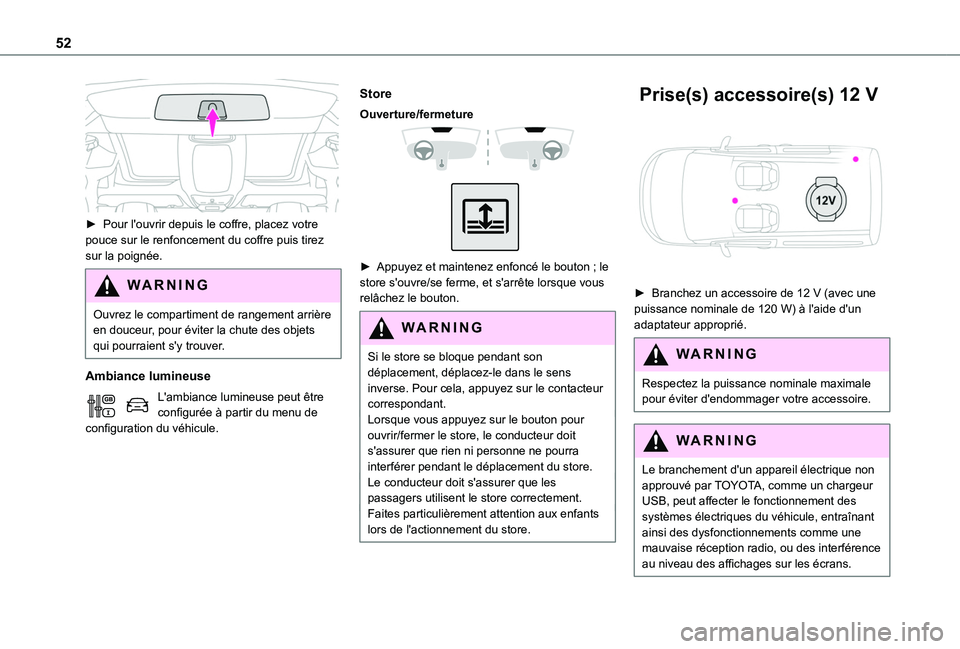

52

► Pour l'ouvrir depuis le coffre, placez votre pouce sur le renfoncement du coffre puis tirez sur la poignée.
WARNI NG
Ouvrez le compartiment de rangement arrière en douceur, pour éviter la chute des objets qui pourraient s'y trouver.
Ambiance lumineuse
L'ambiance lumineuse peut être configurée à partir du menu de configuration du véhicule.
Store
Ouverture/fermeture


► Appuyez et maintenez enfoncé le bouton ; le store s'ouvre/se ferme, et s'arrête lorsque vous relâchez le bouton.
WARNI NG
Si le store se bloque pendant son déplacement, déplacez-le dans le sens inverse. Pour cela, appuyez sur le contacteur correspondant.Lorsque vous appuyez sur le bouton pour ouvrir/fermer le store, le conducteur doit s'assurer que rien ni personne ne pourra interférer pendant le déplacement du store.Le conducteur doit s'assurer que les passagers utilisent le store correctement.Faites particulièrement attention aux enfants lors de l'actionnement du store.
Prise(s) accessoire(s) 12 V

► Branchez un accessoire de 12 V (avec une puissance nominale de 120 W) à l'aide d'un adaptateur approprié.
WARNI NG
Respectez la puissance nominale maximale pour éviter d'endommager votre accessoire.
WARNI NG
Le branchement d'un appareil électrique non approuvé par TOYOTA, comme un chargeur USB, peut affecter le fonctionnement des systèmes électriques du véhicule, entraînant ainsi des dysfonctionnements comme une
mauvaise réception radio, ou des interférence au niveau des affichages sur les écrans.

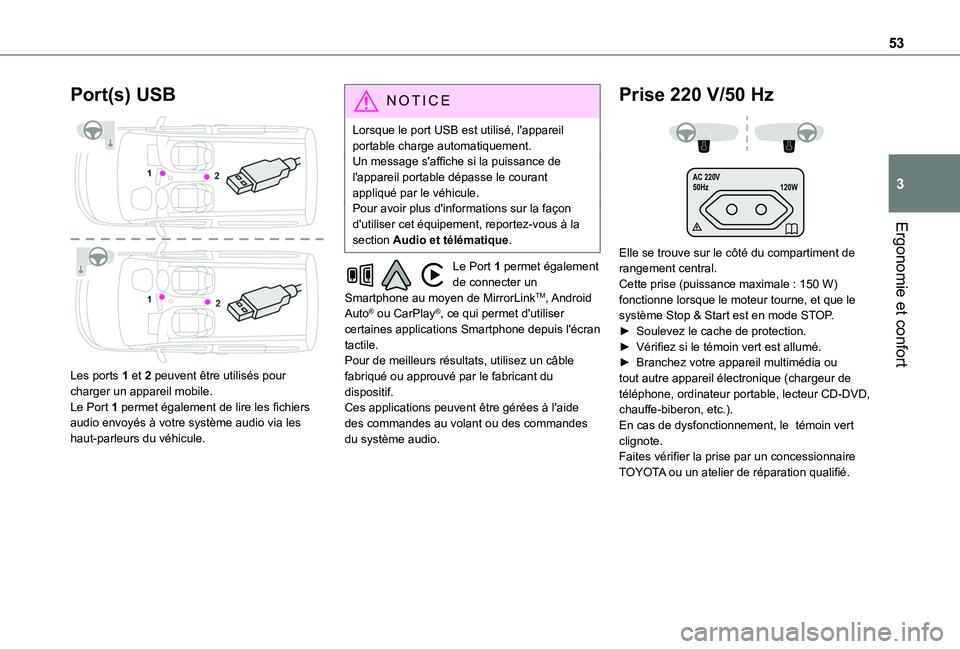

53
Ergonomie et confort
3
Port(s) USB

Les ports 1 et 2 peuvent être utilisés pour charger un appareil mobile.Le Port 1 permet également de lire les fichiers audio envoyés à votre système audio via les haut-parleurs du véhicule.
NOTIC E
Lorsque le port USB est utilisé, l'appareil portable charge automatiquement.Un message s'affiche si la puissance de l'appareil portable dépasse le courant appliqué par le véhicule.Pour avoir plus d'informations sur la façon d'utiliser cet équipement, reportez-vous à la section Audio et télématique.
Le Port 1 permet également de connecter un Smartphone au moyen de MirrorLinkTM, Android Auto® ou CarPlay®, ce qui permet d'utiliser certaines applications Smartphone depuis l'écran tactile.Pour de meilleurs résultats, utilisez un câble fabriqué ou approuvé par le fabricant du dispositif.Ces applications peuvent être gérées à l'aide des commandes au volant ou des commandes du système audio.
Prise 220 V/50 Hz
AC 220 V
50Hz 120W

Elle se trouve sur le côté du compartiment de rangement central.Cette prise (puissance maximale : 150 W) fonctionne lorsque le moteur tourne, et que le système Stop & Start est en mode STOP.► Soulevez le cache de protection.► Vérifiez si le témoin vert est allumé.► Branchez votre appareil multimédia ou tout autre appareil électronique (chargeur de téléphone, ordinateur portable, lecteur CD-DVD, chauffe-biberon, etc.).En cas de dysfonctionnement, le témoin vert clignote.Faites vérifier la prise par un concessionnaire TOYOTA ou un atelier de réparation qualifié.

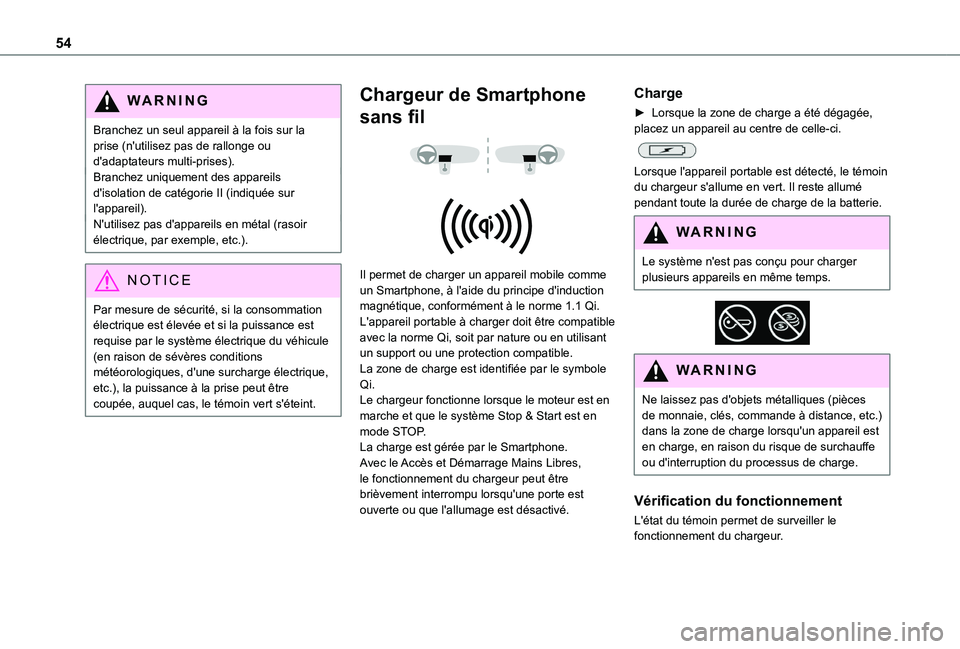

54
WARNI NG
Branchez un seul appareil à la fois sur la prise (n'utilisez pas de rallonge ou d'adaptateurs multi-prises).Branchez uniquement des appareils d'isolation de catégorie II (indiquée sur l'appareil).N'utilisez pas d'appareils en métal (rasoir électrique, par exemple, etc.).
NOTIC E
Par mesure de sécurité, si la consommation électrique est élevée et si la puissance est requise par le système électrique du véhicule (en raison de sévères conditions météorologiques, d'une surcharge électrique, etc.), la puissance à la prise peut être coupée, auquel cas, le témoin vert s'éteint.
Chargeur de Smartphone
sans fil


Il permet de charger un appareil mobile comme un Smartphone, à l'aide du principe d'induction magnétique, conformément à le norme 1.1 Qi.L'appareil portable à charger doit être compatible avec la norme Qi, soit par nature ou en utilisant un support ou une protection compatible.La zone de charge est identifiée par le symbole Qi.Le chargeur fonctionne lorsque le moteur est en marche et que le système Stop & Start est en mode STOP.La charge est gérée par le Smartphone.Avec le Accès et Démarrage Mains Libres, le fonctionnement du chargeur peut être brièvement interrompu lorsqu'une porte est ouverte ou que l'allumage est désactivé.
Charge
► Lorsque la zone de charge a été dégagée, placez un appareil au centre de celle-ci.

Lorsque l'appareil portable est détecté, le témoin du chargeur s'allume en vert. Il reste allumé pendant toute la durée de charge de la batterie.
WARNI NG
Le système n'est pas conçu pour charger plusieurs appareils en même temps.


WARNI NG
Ne laissez pas d'objets métalliques (pièces de monnaie, clés, commande à distance, etc.) dans la zone de charge lorsqu'un appareil est en charge, en raison du risque de surchauffe ou d'interruption du processus de charge.
Vérification du fonctionnement
L'état du témoin permet de surveiller le fonctionnement du chargeur.

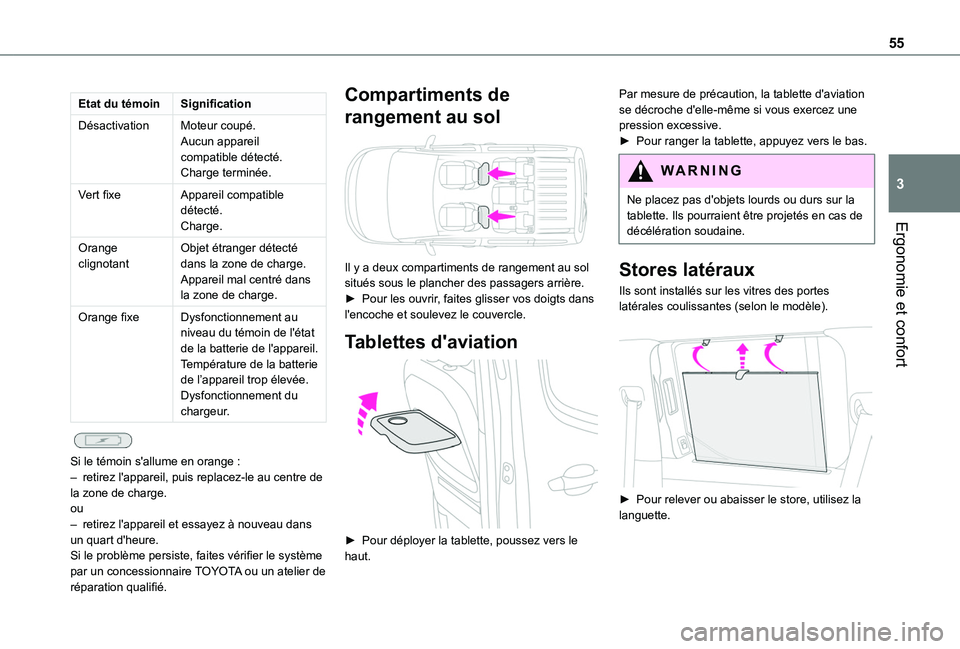

55
Ergonomie et confort
3
Etat du témoinSignification
DésactivationMoteur coupé.Aucun appareil compatible détecté.Charge terminée.
Vert fixeAppareil compatible détecté.Charge.
Orange clignotantObjet étranger détecté dans la zone de charge.Appareil mal centré dans la zone de charge.
Orange fixeDysfonctionnement au niveau du témoin de l'état de la batterie de l'appareil.Température de la batterie de l’appareil trop élevée.Dysfonctionnement du chargeur.

Si le témoin s'allume en orange :– retirez l'appareil, puis replacez-le au centre de la zone de charge.ou– retirez l'appareil et essayez à nouveau dans un quart d'heure.Si le problème persiste, faites vérifier le système par un concessionnaire TOYOTA ou un atelier de réparation qualifié.
Compartiments de
rangement au sol

Il y a deux compartiments de rangement au sol situés sous le plancher des passagers arrière.► Pour les ouvrir, faites glisser vos doigts dans l'encoche et soulevez le couvercle.
Tablettes d'aviation

► Pour déployer la tablette, poussez vers le haut.
Par mesure de précaution, la tablette d'aviation se décroche d'elle-même si vous exercez une pression excessive.► Pour ranger la tablette, appuyez vers le bas.
WARNI NG
Ne placez pas d'objets lourds ou durs sur la tablette. Ils pourraient être projetés en cas de décélération soudaine.
Stores latéraux
Ils sont installés sur les vitres des portes latérales coulissantes (selon le modèle).

► Pour relever ou abaisser le store, utilisez la languette.

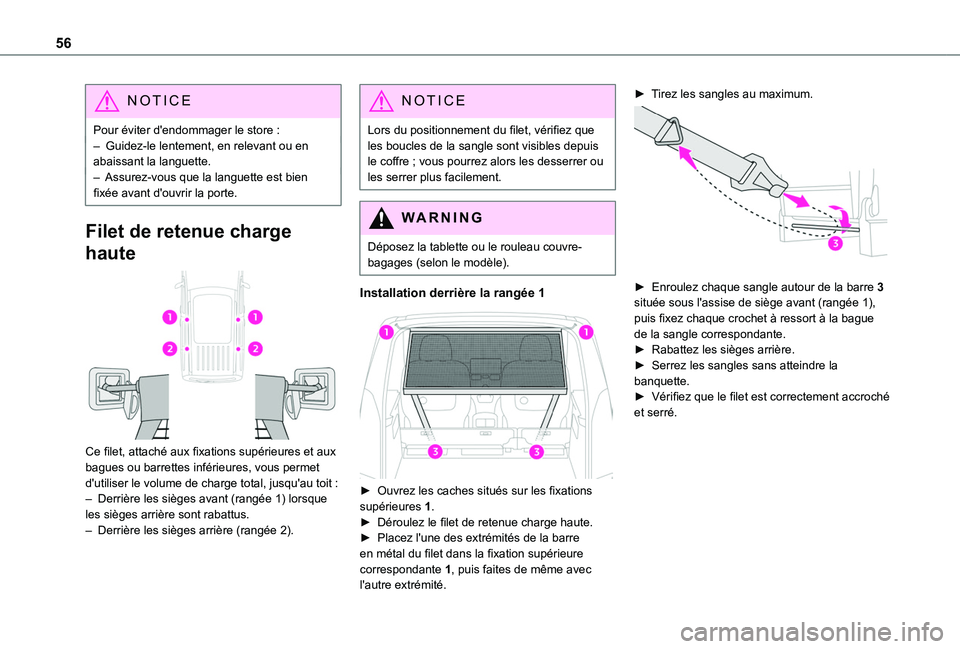

56
NOTIC E
Pour éviter d'endommager le store :– Guidez-le lentement, en relevant ou en abaissant la languette.– Assurez-vous que la languette est bien fixée avant d'ouvrir la porte.
Filet de retenue charge
haute

Ce filet, attaché aux fixations supérieures et aux bagues ou barrettes inférieures, vous permet d'utiliser le volume de charge total, jusqu'au toit :– Derrière les sièges avant (rangée 1) lorsque les sièges arrière sont rabattus.– Derrière les sièges arrière (rangée 2).
NOTIC E
Lors du positionnement du filet, vérifiez que les boucles de la sangle sont visibles depuis le coffre ; vous pourrez alors les desserrer ou les serrer plus facilement.
WARNI NG
Déposez la tablette ou le rouleau couvre-bagages (selon le modèle).
Installation derrière la rangée 1

► Ouvrez les caches situés sur les fixations supérieures 1.► Déroulez le filet de retenue charge haute.► Placez l'une des extrémités de la barre
en métal du filet dans la fixation supérieure correspondante 1, puis faites de même avec l'autre extrémité.
► Tirez les sangles au maximum.

► Enroulez chaque sangle autour de la barre 3 située sous l'assise de siège avant (rangée 1), puis fixez chaque crochet à ressort à la bague de la sangle correspondante.► Rabattez les sièges arrière.► Serrez les sangles sans atteindre la banquette.► Vérifiez que le filet est correctement accroché et serré.
