Instruments
1

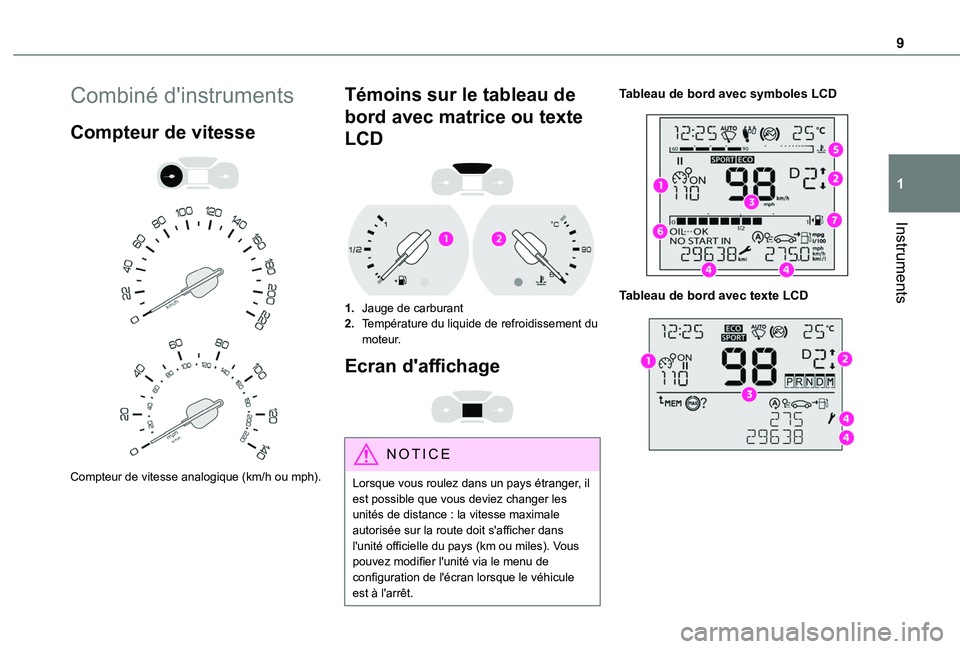

Combiné d'instruments
Compteur de vitesse


Compteur de vitesse analogique (km/h ou mph).
Témoins sur le tableau de
bord avec matrice ou texte
LCD

1.Jauge de carburant
2.Température du liquide de refroidissement du moteur.
Ecran d'affichage

NOTIC E
Lorsque vous roulez dans un pays étranger, il est possible que vous deviez changer les unités de distance : la vitesse maximale autorisée sur la route doit s'afficher dans l'unité officielle du pays (km ou miles). Vous pouvez modifier l'unité via le menu de configuration de l'écran lorsque le véhicule est à l'arrêt.
Tableau de bord avec symboles LCD

Tableau de bord avec texte LCD

10

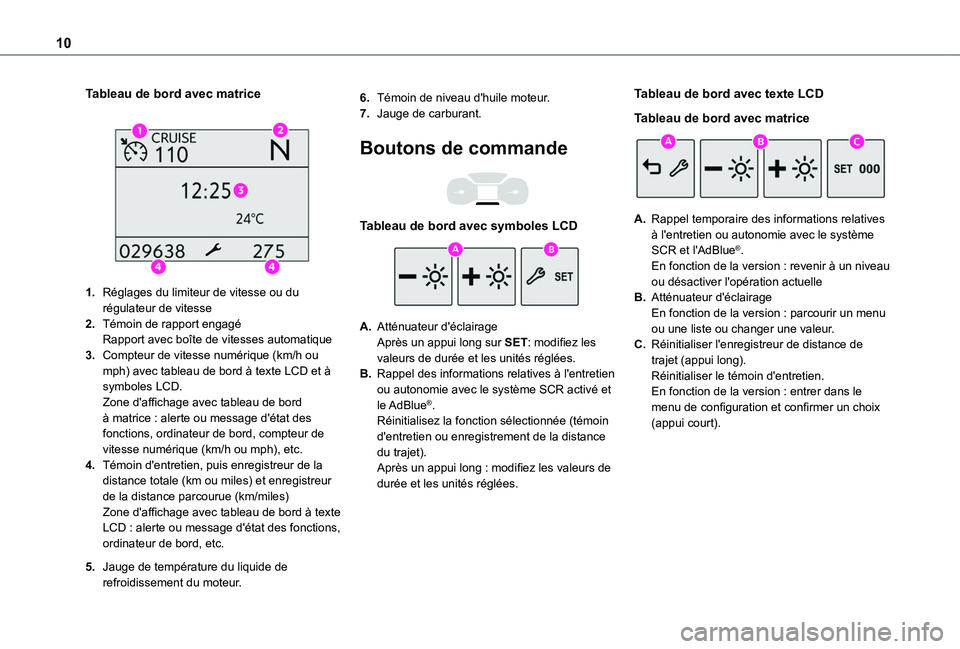

Tableau de bord avec matrice

1.Réglages du limiteur de vitesse ou du régulateur de vitesse
2.Témoin de rapport engagéRapport avec boîte de vitesses automatique
3.Compteur de vitesse numérique (km/h ou mph) avec tableau de bord à texte LCD et à symboles LCD.Zone d'affichage avec tableau de bord à matrice : alerte ou message d'état des fonctions, ordinateur de bord, compteur de
vitesse numérique (km/h ou mph), etc.
4.Témoin d'entretien, puis enregistreur de la distance totale (km ou miles) et enregistreur de la distance parcourue (km/miles)Zone d'affichage avec tableau de bord à texte LCD : alerte ou message d'état des fonctions, ordinateur de bord, etc.
5.Jauge de température du liquide de refroidissement du moteur.
6.Témoin de niveau d'huile moteur.
7.Jauge de carburant.
Boutons de commande

Tableau de bord avec symboles LCD
A.Atténuateur d'éclairageAprès un appui long sur SET: modifiez les valeurs de durée et les unités réglées.
B.Rappel des informations relatives à l'entretien ou autonomie avec le système SCR activé et le AdBlue®.Réinitialisez la fonction sélectionnée (témoin d'entretien ou enregistrement de la distance
du trajet).Après un appui long : modifiez les valeurs de durée et les unités réglées.
Tableau de bord avec texte LCD
Tableau de bord avec matrice
A.Rappel temporaire des informations relatives à l'entretien ou autonomie avec le système
SCR et l'AdBlue®.En fonction de la version : revenir à un niveau ou désactiver l'opération actuelle
B.Atténuateur d'éclairageEn fonction de la version : parcourir un menu ou une liste ou changer une valeur.
C.Réinitialiser l'enregistreur de distance de trajet (appui long).Réinitialiser le témoin d'entretien.En fonction de la version : entrer dans le menu de configuration et confirmer un choix (appui court).

11
Instruments
1

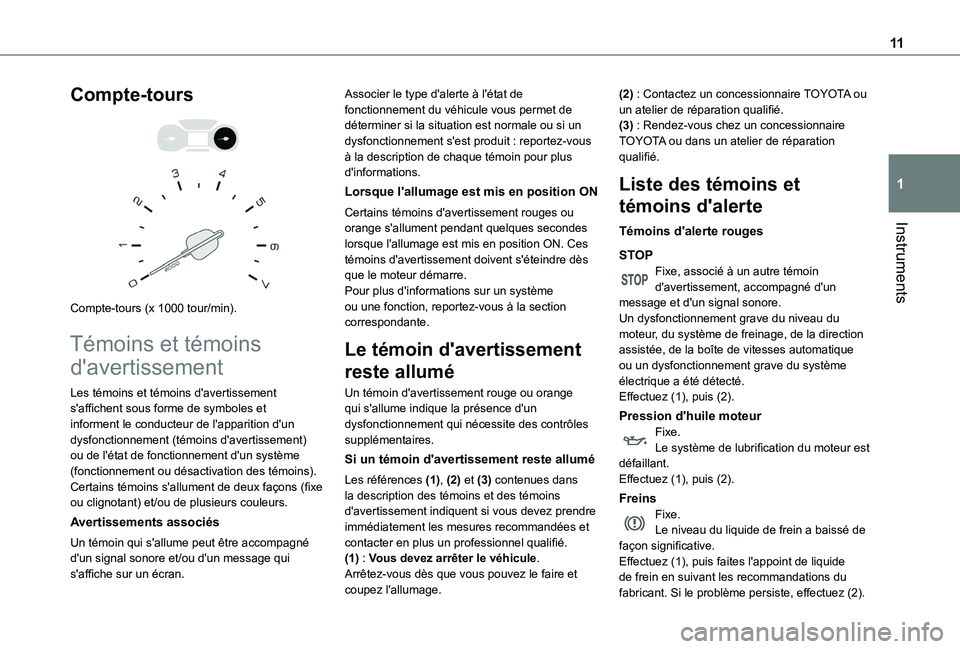

Compte-tours


Compte-tours (x 1000 tour/min).
Témoins et témoins
d'avertissement
Les témoins et témoins d'avertissement s'affichent sous forme de symboles et informent le conducteur de l'apparition d'un dysfonctionnement (témoins d'avertissement) ou de l'état de fonctionnement d'un système (fonctionnement ou désactivation des témoins). Certains témoins s'allument de deux façons (fixe ou clignotant) et/ou de plusieurs couleurs.
Avertissements associés
Un témoin qui s'allume peut être accompagné
d'un signal sonore et/ou d'un message qui s'affiche sur un écran.
Associer le type d'alerte à l'état de fonctionnement du véhicule vous permet de déterminer si la situation est normale ou si un dysfonctionnement s'est produit : reportez-vous à la description de chaque témoin pour plus d'informations.
Lorsque l'allumage est mis en position ON
Certains témoins d'avertissement rouges ou orange s'allument pendant quelques secondes lorsque l'allumage est mis en position ON. Ces témoins d'avertissement doivent s'éteindre dès que le moteur démarre.Pour plus d'informations sur un système ou une fonction, reportez-vous à la section correspondante.
Le témoin d'avertissement
reste allumé
Un témoin d'avertissement rouge ou orange qui s'allume indique la présence d'un dysfonctionnement qui nécessite des contrôles supplémentaires.
Si un témoin d'avertissement reste allumé
Les références (1), (2) et (3) contenues dans la description des témoins et des témoins d'avertissement indiquent si vous devez prendre immédiatement les mesures recommandées et contacter en plus un professionnel qualifié.(1) : Vous devez arrêter le véhicule.Arrêtez-vous dès que vous pouvez le faire et coupez l'allumage.
(2) : Contactez un concessionnaire TOYOTA ou un atelier de réparation qualifié.(3) : Rendez-vous chez un concessionnaire TOYOTA ou dans un atelier de réparation qualifié.
Liste des témoins et
témoins d'alerte
Témoins d'alerte rouges
STOPFixe, associé à un autre témoin d'avertissement, accompagné d'un message et d'un signal sonore.Un dysfonctionnement grave du niveau du moteur, du système de freinage, de la direction assistée, de la boîte de vitesses automatique ou un dysfonctionnement grave du système électrique a été détecté.Effectuez (1), puis (2).
Pression d'huile moteurFixe.
Le système de lubrification du moteur est défaillant.Effectuez (1), puis (2).
FreinsFixe.Le niveau du liquide de frein a baissé de façon significative.Effectuez (1), puis faites l'appoint de liquide de frein en suivant les recommandations du fabricant. Si le problème persiste, effectuez (2).

12
Fixe.Le système de répartition de la force de freinage électronique (EBFD) présente un dysfonctionnement.Effectuez (1), puis (2).
Frein de stationnementFixe.Le frein de stationnement est engagé ou incorrectement désengagé.
Température maximale du liquide de refroidissement du moteur
90°CFixe (témoin d'avertissement ou LED), avec l'aiguille dans la zone rouge (en fonction de la version).La température du système de refroidissement est trop élevée.Effectuez (1), puis laissez le moteur refroidir avant de rajouter du liquide, si nécessaire. Si le problème persiste, effectuez (2).
Charge de la batterieFixe.Le circuit de charge de la batterie est
défaillant (bornes sales ou desserrées, courroie d'alternateur desserrée ou coupée, etc.).Nettoyez ou resserrez les bornes. Si le témoin d'alerte ne disparaît pas lorsque vous démarrez le moteur, effectuez (2).
Direction assistéeFixe.La direction assistée est défaillante.Conduisez avec prudence à une vitesse
modérée, puis effectuez (3).
Ceintures de sécurité non bouclées / détachéesFixe ou clignotant, accompagné d'un signal sonore qui retentit de plus en plus fort.Une ceinture de sécurité n'a pas été bouclée ou a été détachée (en fonction de la version).
Porte ouverteFixe, avec un message indiquant l'élément ouvert.Un signal sonore s'ajoute à l'alerte si la vitesse est supérieure à 10 km/h (6 mph).Une porte, le coffre, la ridelle arrière ou le pare-brise arrière est ouvert(e) (selon le modèle).Fermez l'élément ouvert.Si votre véhicule est équipé d'une porte à charnière à droite, ce témoin n'indiquera pas son état d'ouverture.
Frein de stationnement électriqueFixe.Le frein de stationnement électrique est activé.
Témoins d'alerte orange
Fonctions automatiques (avec frein de stationnement électrique)Fixe.Les fonctions d'"engagement automatique" (lors de l'arrêt du moteur) et de "désengagement automatique" sont désactivées.Activez les fonctions à nouveau.
Dysfonctionnement (avec frein de stationnement électrique)Fixe, accompagné du message "Parking brake fault".Le frein de stationnement n'offre plus une performance optimale pour garer le véhicule en toute sécurité dans toutes les circonstances.Sécurisez le véhicule :► Garez le véhicule sur une surface plane.► Avec une boîte de vitesses manuelle, engagez un rapport.► Avec une boîte de vitesses automatique, avec le rapport P sélectionné, placez les cales fournies contre l'une des roues.Puis, effectuez (2).Clignote, lorsque le véhicule a démarré.Le frein de stationnement n'est pas correctement dégagé.Effectuez (1) et essayez de dégager complètement le frein de stationnement à l'aide du levier de commande, avec votre pied sur la
pédale de frein.Si le problème persiste, effectuez (2).Fixe, accompagné du message "Parking brake fault".Le frein de stationnement présente un dysfonctionnement : les fonctions manuelles et automatiques risquent de ne pas fonctionner.Lorsque le véhicule est à l'arrêt, pour immobiliser
le véhicule :

13
Instruments
1

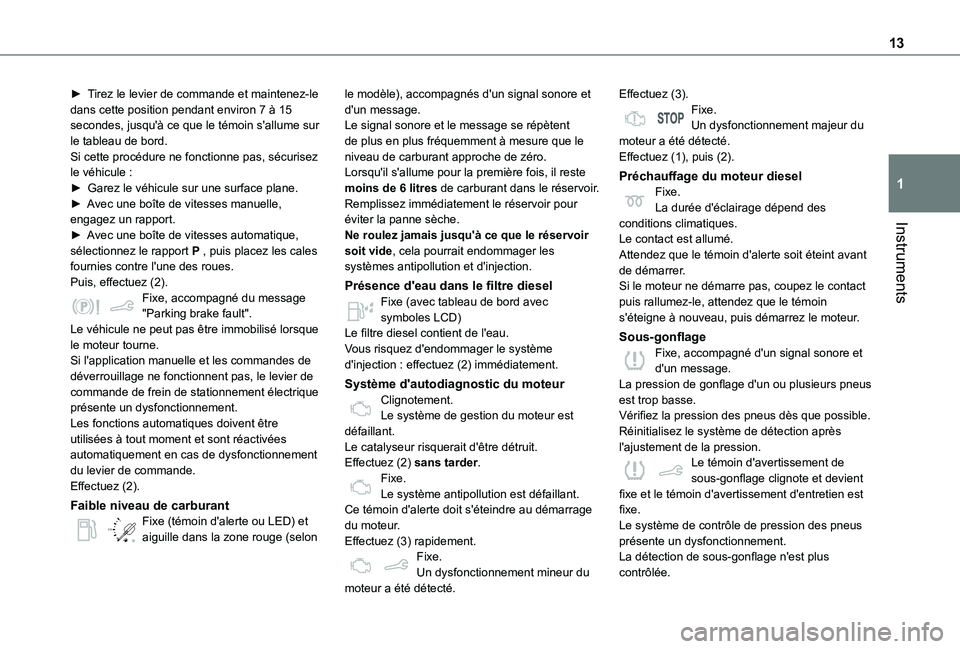

► Tirez le levier de commande et maintenez-le dans cette position pendant environ 7 à 15 secondes, jusqu'à ce que le témoin s'allume sur le tableau de bord.Si cette procédure ne fonctionne pas, sécurisez le véhicule :► Garez le véhicule sur une surface plane.► Avec une boîte de vitesses manuelle, engagez un rapport.► Avec une boîte de vitesses automatique, sélectionnez le rapport P , puis placez les cales fournies contre l'une des roues.Puis, effectuez (2).Fixe, accompagné du message "Parking brake fault".Le véhicule ne peut pas être immobilisé lorsque le moteur tourne.Si l'application manuelle et les commandes de déverrouillage ne fonctionnent pas, le levier de commande de frein de stationnement électrique présente un dysfonctionnement.Les fonctions automatiques doivent être utilisées à tout moment et sont réactivées
automatiquement en cas de dysfonctionnement du levier de commande.Effectuez (2).
Faible niveau de carburant
/2
1 1Fixe (témoin d'alerte ou LED) et aiguille dans la zone rouge (selon
le modèle), accompagnés d'un signal sonore et d'un message.Le signal sonore et le message se répètent de plus en plus fréquemment à mesure que le niveau de carburant approche de zéro.Lorsqu'il s'allume pour la première fois, il reste moins de 6 litres de carburant dans le réservoir.Remplissez immédiatement le réservoir pour éviter la panne sèche.Ne roulez jamais jusqu'à ce que le réservoir soit vide, cela pourrait endommager les systèmes antipollution et d'injection.
Présence d'eau dans le filtre dieselFixe (avec tableau de bord avec symboles LCD)Le filtre diesel contient de l'eau.Vous risquez d'endommager le système d'injection : effectuez (2) immédiatement.
Système d'autodiagnostic du moteurClignotement.Le système de gestion du moteur est défaillant.
Le catalyseur risquerait d'être détruit.Effectuez (2) sans tarder.Fixe.Le système antipollution est défaillant.Ce témoin d'alerte doit s'éteindre au démarrage du moteur.Effectuez (3) rapidement.Fixe.Un dysfonctionnement mineur du moteur a été détecté.
Effectuez (3).Fixe.Un dysfonctionnement majeur du moteur a été détecté.Effectuez (1), puis (2).
Préchauffage du moteur dieselFixe.La durée d'éclairage dépend des conditions climatiques.Le contact est allumé.Attendez que le témoin d'alerte soit éteint avant de démarrer.Si le moteur ne démarre pas, coupez le contact puis rallumez-le, attendez que le témoin s'éteigne à nouveau, puis démarrez le moteur.
Sous-gonflageFixe, accompagné d'un signal sonore et d'un message.La pression de gonflage d'un ou plusieurs pneus est trop basse.Vérifiez la pression des pneus dès que possible.Réinitialisez le système de détection après
l'ajustement de la pression.Le témoin d'avertissement de sous-gonflage clignote et devient fixe et le témoin d'avertissement d'entretien est fixe.Le système de contrôle de pression des pneus présente un dysfonctionnement.La détection de sous-gonflage n'est plus contrôlée.

14

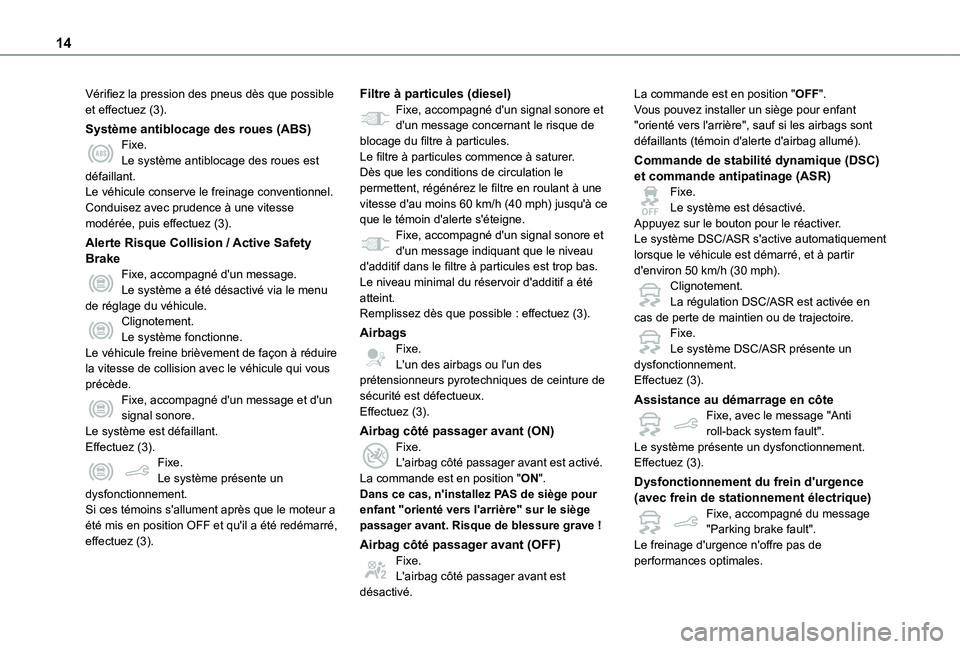

Vérifiez la pression des pneus dès que possible et effectuez (3).
Système antiblocage des roues (ABS)Fixe.Le système antiblocage des roues est défaillant.Le véhicule conserve le freinage conventionnel.Conduisez avec prudence à une vitesse modérée, puis effectuez (3).
Alerte Risque Collision / Active Safety BrakeFixe, accompagné d'un message.Le système a été désactivé via le menu de réglage du véhicule.Clignotement.Le système fonctionne.Le véhicule freine brièvement de façon à réduire la vitesse de collision avec le véhicule qui vous précède.Fixe, accompagné d'un message et d'un signal sonore.Le système est défaillant.
Effectuez (3).Fixe.Le système présente un dysfonctionnement.Si ces témoins s'allument après que le moteur a été mis en position OFF et qu'il a été redémarré, effectuez (3).
Filtre à particules (diesel)Fixe, accompagné d'un signal sonore et d'un message concernant le risque de blocage du filtre à particules.Le filtre à particules commence à saturer.Dès que les conditions de circulation le permettent, régénérez le filtre en roulant à une vitesse d'au moins 60 km/h (40 mph) jusqu'à ce que le témoin d'alerte s'éteigne.Fixe, accompagné d'un signal sonore et d'un message indiquant que le niveau d'additif dans le filtre à particules est trop bas.Le niveau minimal du réservoir d'additif a été atteint.Remplissez dès que possible : effectuez (3).
AirbagsFixe.L'un des airbags ou l'un des prétensionneurs pyrotechniques de ceinture de sécurité est défectueux.Effectuez (3).
Airbag côté passager avant (ON)
Fixe.L'airbag côté passager avant est activé.La commande est en position "ON".Dans ce cas, n'installez PAS de siège pour enfant "orienté vers l'arrière" sur le siège passager avant. Risque de blessure grave !
Airbag côté passager avant (OFF)Fixe.L'airbag côté passager avant est désactivé.
La commande est en position "OFF".Vous pouvez installer un siège pour enfant "orienté vers l'arrière", sauf si les airbags sont défaillants (témoin d'alerte d'airbag allumé).
Commande de stabilité dynamique (DSC) et commande antipatinage (ASR)Fixe.Le système est désactivé.Appuyez sur le bouton pour le réactiver.Le système DSC/ASR s'active automatiquement lorsque le véhicule est démarré, et à partir d'environ 50 km/h (30 mph).Clignotement.La régulation DSC/ASR est activée en cas de perte de maintien ou de trajectoire.Fixe.Le système DSC/ASR présente un dysfonctionnement.Effectuez (3).
Assistance au démarrage en côteFixe, avec le message "Anti roll-back system fault".
Le système présente un dysfonctionnement.Effectuez (3).
Dysfonctionnement du frein d'urgence (avec frein de stationnement électrique)Fixe, accompagné du message "Parking brake fault".Le freinage d'urgence n'offre pas de performances optimales.

15
Instruments
1

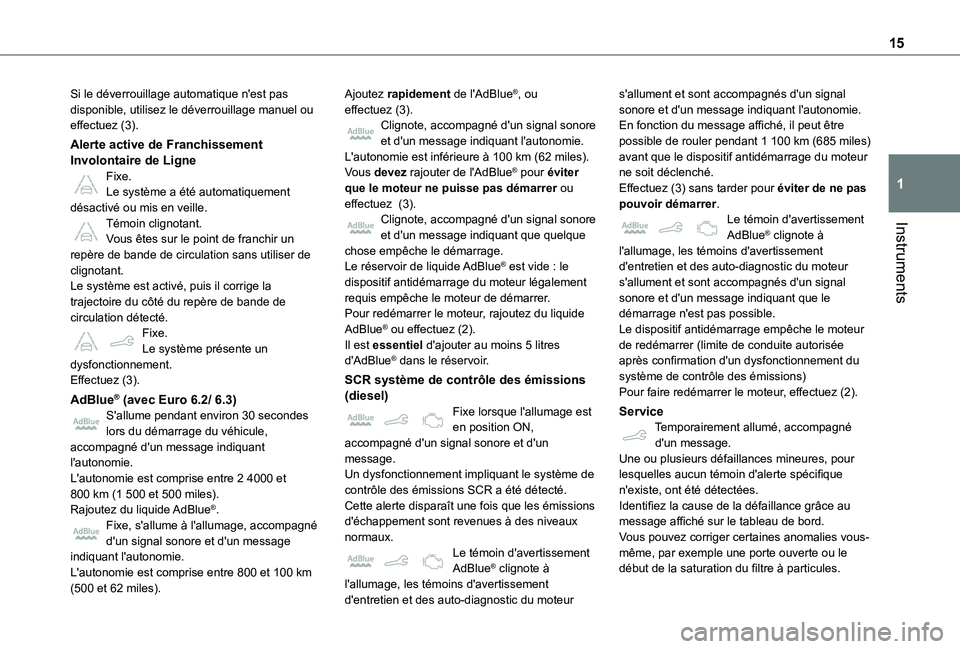

Si le déverrouillage automatique n'est pas disponible, utilisez le déverrouillage manuel ou effectuez (3).
Alerte active de Franchissement Involontaire de LigneFixe.Le système a été automatiquement désactivé ou mis en veille.Témoin clignotant.Vous êtes sur le point de franchir un repère de bande de circulation sans utiliser de clignotant.Le système est activé, puis il corrige la trajectoire du côté du repère de bande de circulation détecté.Fixe.Le système présente un dysfonctionnement.Effectuez (3).
AdBlue® (avec Euro 6.2/ 6.3)S'allume pendant environ 30 secondes lors du démarrage du véhicule,
accompagné d'un message indiquant l'autonomie.L'autonomie est comprise entre 2 4000 et 800 km (1 500 et 500 miles).Rajoutez du liquide AdBlue®.Fixe, s'allume à l'allumage, accompagné d'un signal sonore et d'un message indiquant l'autonomie.L'autonomie est comprise entre 800 et 100 km (500 et 62 miles).
Ajoutez rapidement de l'AdBlue®, ou effectuez (3).Clignote, accompagné d'un signal sonore et d'un message indiquant l'autonomie.L'autonomie est inférieure à 100 km (62 miles).Vous devez rajouter de l'AdBlue® pour éviter que le moteur ne puisse pas démarrer ou effectuez (3).Clignote, accompagné d'un signal sonore et d'un message indiquant que quelque chose empêche le démarrage.Le réservoir de liquide AdBlue® est vide : le dispositif antidémarrage du moteur légalement requis empêche le moteur de démarrer.Pour redémarrer le moteur, rajoutez du liquide AdBlue® ou effectuez (2).Il est essentiel d'ajouter au moins 5 litres d'AdBlue® dans le réservoir.
SCR système de contrôle des émissions (diesel)Fixe lorsque l'allumage est en position ON, accompagné d'un signal sonore et d'un
message.Un dysfonctionnement impliquant le système de contrôle des émissions SCR a été détecté.Cette alerte disparaît une fois que les émissions d'échappement sont revenues à des niveaux normaux.Le témoin d'avertissement AdBlue® clignote à l'allumage, les témoins d'avertissement
d'entretien et des auto-diagnostic du moteur
s'allument et sont accompagnés d'un signal sonore et d'un message indiquant l'autonomie.En fonction du message affiché, il peut être possible de rouler pendant 1 100 km (685 miles) avant que le dispositif antidémarrage du moteur ne soit déclenché.Effectuez (3) sans tarder pour éviter de ne pas pouvoir démarrer.Le témoin d'avertissement AdBlue® clignote à l'allumage, les témoins d'avertissement d'entretien et des auto-diagnostic du moteur s'allument et sont accompagnés d'un signal sonore et d'un message indiquant que le démarrage n'est pas possible.Le dispositif antidémarrage empêche le moteur de redémarrer (limite de conduite autorisée après confirmation d'un dysfonctionnement du système de contrôle des émissions)Pour faire redémarrer le moteur, effectuez (2).
ServiceTemporairement allumé, accompagné d'un message.
Une ou plusieurs défaillances mineures, pour lesquelles aucun témoin d'alerte spécifique n'existe, ont été détectées.Identifiez la cause de la défaillance grâce au message affiché sur le tableau de bord.Vous pouvez corriger certaines anomalies vous-même, par exemple une porte ouverte ou le début de la saturation du filtre à particules.

16
Pour tout autre problème, comme une défaillance du système de détection de sous-gonflage des pneus, effectuez (3).Fixe, accompagné d'un message.Une ou plusieurs défaillances majeures, pour lesquelles aucun témoin d'alerte spécifique n'existe, ont été détectées.Identifiez la cause de l'anomalie grâce au message affiché sur le tableau de bord, puis effectuez (3).Fixe, accompagné du message 'Parking brake fault'.Le désengagement automatique du frein de stationnement n'est pas disponible.Effectuez (2).Le témoin d'avertissement d'entretien s'allume et la clé d'entretien clignote puis reste allumée.L'intervalle d'entretien a été dépassé.Le véhicule doit être vérifié dès que possible.Uniquement avec les moteurs diesel
Feu antibrouillard arrièreFixe.
Le témoin est allumé.
Témoins d'alerte verts
Stop & StartFixe.Lorsque le véhicule s'arrête, le Stop & Start met le moteur en mode STOP.
Clignotement temporaire.Le mode STOP est momentanément indisponible ou le mode START est automatiquement déclenché.
Hill Assist Descent ControlFixe.Le système a été activé, mais les conditions de régulation ne sont pas réunies (pente, vitesse trop élevée, rapport engagé).Témoin clignotant.La fonction démarre la régulation.Le véhicule freine ; les feux stop s'allument dans la descente.
Mode EcoFixe.Le mode ECO est activé.Certains paramètres sont ajustés de façon à réduire la consommation de carburant.
Balayage automatiqueFixe.Le balayage automatique du pare-brise est activé.
Feux antibrouillards avantFixe.Les feux antibrouillards avant sont allumés.
Feux de positionFixe.Les témoins sont allumés.
ClignotantsClignotants avec signal sonore.Les clignotants sont allumés.
Feux de croisementFixe.Les témoins sont allumés.
Allumage automatique des pharesFixe.La fonction a été activé via l'écran tactile (Conduite / Véhicule menu).Le levier de commande d'éclairage est en position "AUTO".
Témoins d'alerte bleus
Feux de routeFixe.Les témoins sont allumés.
Témoins d'alerte noirs/blancs
Pied sur le freinFixe.Oubli ou pression insuffisante sur la pédale de frein.
Avec un boîtier d'engrenages automatique, moteur en marche, avant de désengager le frein de stationnement, pour quitter la position P.
Pied sur l'embrayageFixe.Stop & Start : le passage en mode START est rejeté car la pédale d'embrayage n'est pas suffisamment enfoncée.Enfoncez complètement la pédale d'embrayage.
