2020 TOYOTA PROACE CITY VERSO Notices Demploi (in French)

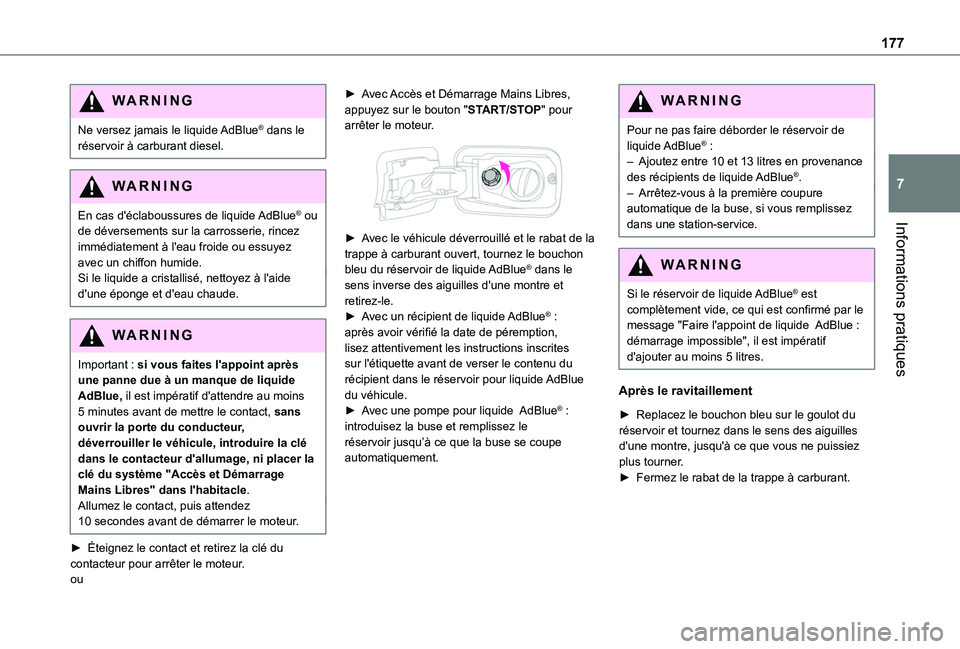

177
Informations pratiques
7
WARNI NG
Ne versez jamais le liquide AdBlue® dans le réservoir à carburant diesel.
WARNI NG
En cas d'éclaboussures de liquide AdBlue® ou de déversements sur la carrosserie, rincez
immédiatement à l'eau froide ou essuyez avec un chiffon humide.Si le liquide a cristallisé, nettoyez à l'aide d'une éponge et d'eau chaude.
WARNI NG
Important : si vous faites l'appoint après une panne due à un manque de liquide AdBlue, il est impératif d'attendre au moins 5 minutes avant de mettre le contact, sans ouvrir la porte du conducteur, déverrouiller le véhicule, introduire la clé dans le contacteur d'allumage, ni placer la clé du système "Accès et Démarrage Mains Libres " dans l'habitacle.Allumez le contact, puis attendez 10 secondes avant de démarrer le moteur.
► Éteignez le contact et retirez la clé du contacteur pour arrêter le moteur.ou
► Avec Accès et Démarrage Mains Libres, appuyez sur le bouton "START/STOP" pour arrêter le moteur.

► Avec le véhicule déverrouillé et le rabat de la trappe à carburant ouvert, tournez le bouchon bleu du réservoir de liquide AdBlue® dans le sens inverse des aiguilles d'une montre et retirez-le.► Avec un récipient de liquide AdBlue® : après avoir vérifié la date de péremption, lisez attentivement les instructions inscrites sur l'étiquette avant de verser le contenu du récipient dans le réservoir pour liquide AdBlue du véhicule.► Avec une pompe pour liquide AdBlue® : introduisez la buse et remplissez le réservoir jusqu’à ce que la buse se coupe
automatiquement.
WARNI NG
Pour ne pas faire déborder le réservoir de liquide AdBlue® :– Ajoutez entre 10 et 13 litres en provenance des récipients de liquide AdBlue®.– Arrêtez-vous à la première coupure automatique de la buse, si vous remplissez dans une station-service.
W ARNI NG
Si le réservoir de liquide AdBlue® est complètement vide, ce qui est confirmé par le message "Faire l'appoint de liquide AdBlue : démarrage impossible", il est impératif d'ajouter au moins 5 litres.
Après le ravitaillement
► Replacez le bouchon bleu sur le goulot du réservoir et tournez dans le sens des aiguilles d'une montre, jusqu'à ce que vous ne puissiez plus tourner.► Fermez le rabat de la trappe à carburant.

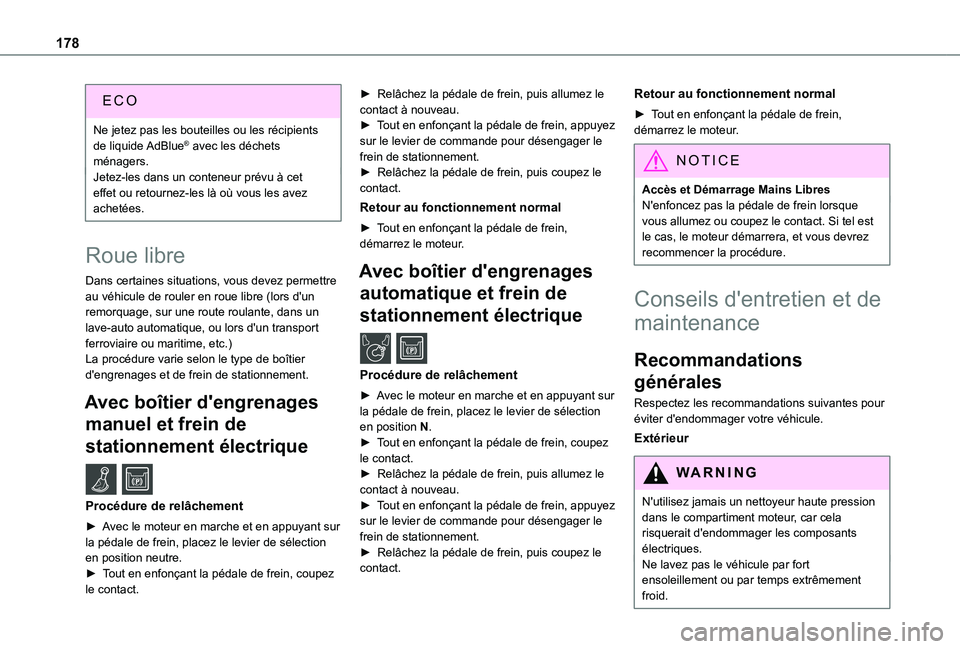

178
Ne jetez pas les bouteilles ou les récipients de liquide AdBlue® avec les déchets ménagers.Jetez-les dans un conteneur prévu à cet effet ou retournez-les là où vous les avez achetées.
Roue libre
Dans certaines situations, vous devez permettre au véhicule de rouler en roue libre (lors d'un remorquage, sur une route roulante, dans un lave-auto automatique, ou lors d'un transport ferroviaire ou maritime, etc.)La procédure varie selon le type de boîtier d'engrenages et de frein de stationnement.
Avec boîtier d'engrenages
manuel et frein de
stationnement électrique /
Procédure de relâchement
► Avec le moteur en marche et en appuyant sur la pédale de frein, placez le levier de sélection en position neutre.► Tout en enfonçant la pédale de frein, coupez le contact.
► Relâchez la pédale de frein, puis allumez le contact à nouveau.► Tout en enfonçant la pédale de frein, appuyez sur le levier de commande pour désengager le frein de stationnement.► Relâchez la pédale de frein, puis coupez le contact.
Retour au fonctionnement normal
► Tout en enfonçant la pédale de frein, démarrez le moteur.
Avec boîtier d'engrenages
automatique et frein de
stationnement électrique /
Procédure de relâchement
► Avec le moteur en marche et en appuyant sur la pédale de frein, placez le levier de sélection en position N.► Tout en enfonçant la pédale de frein, coupez
le contact.► Relâchez la pédale de frein, puis allumez le contact à nouveau.► Tout en enfonçant la pédale de frein, appuyez sur le levier de commande pour désengager le frein de stationnement.► Relâchez la pédale de frein, puis coupez le contact.
Retour au fonctionnement normal
► Tout en enfonçant la pédale de frein, démarrez le moteur.
NOTIC E
Accès et Démarrage Mains LibresN'enfoncez pas la pédale de frein lorsque vous allumez ou coupez le contact. Si tel est le cas, le moteur démarrera, et vous devrez recommencer la procédure.
Conseils d'entretien et de
maintenance
Recommandations
générales
Respectez les recommandations suivantes pour éviter d'endommager votre véhicule.
Extérieur
WARNI NG
N'utilisez jamais un nettoyeur haute pression dans le compartiment moteur, car cela risquerait d'endommager les composants électriques.Ne lavez pas le véhicule par fort ensoleillement ou par temps extrêmement froid.

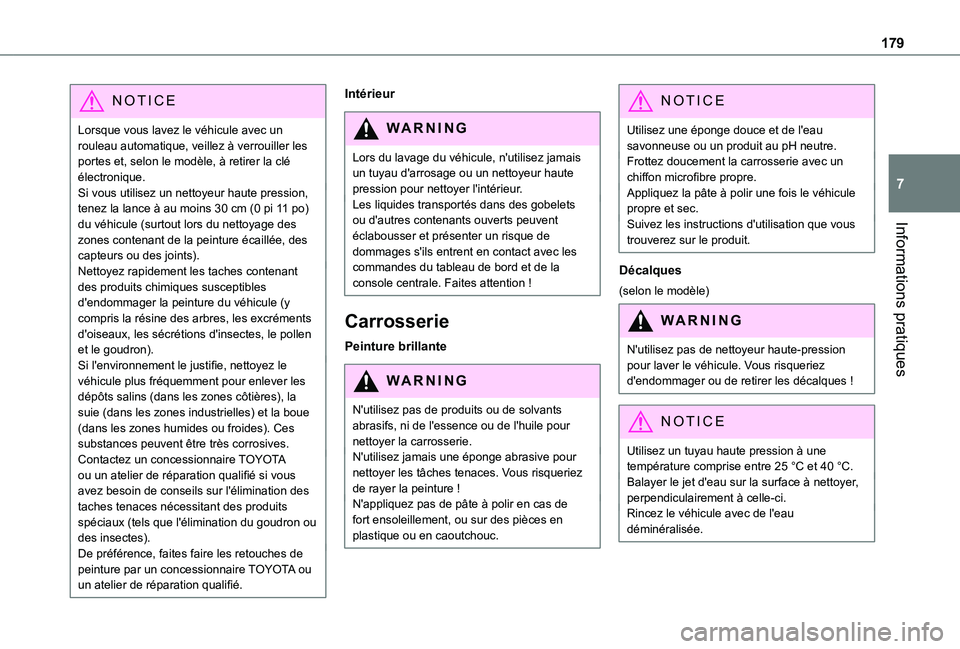

179
Informations pratiques
7
NOTIC E
Lorsque vous lavez le véhicule avec un rouleau automatique, veillez à verrouiller les portes et, selon le modèle, à retirer la clé électronique.Si vous utilisez un nettoyeur haute pression, tenez la lance à au moins 30 cm (0 pi 11 po) du véhicule (surtout lors du nettoyage des zones contenant de la peinture écaillée, des capteurs ou des joints).Nettoyez rapidement les taches contenant des produits chimiques susceptibles d'endommager la peinture du véhicule (y compris la résine des arbres, les excréments d'oiseaux, les sécrétions d'insectes, le pollen et le goudron).Si l'environnement le justifie, nettoyez le véhicule plus fréquemment pour enlever les dépôts salins (dans les zones côtières), la suie (dans les zones industrielles) et la boue (dans les zones humides ou froides). Ces substances peuvent être très corrosives.
Contactez un concessionnaire TOYOTA ou un atelier de réparation qualifié si vous avez besoin de conseils sur l'élimination des taches tenaces nécessitant des produits spéciaux (tels que l'élimination du goudron ou des insectes).De préférence, faites faire les retouches de peinture par un concessionnaire TOYOTA ou un atelier de réparation qualifié.
Intérieur
WARNI NG
Lors du lavage du véhicule, n'utilisez jamais un tuyau d'arrosage ou un nettoyeur haute pression pour nettoyer l'intérieur.Les liquides transportés dans des gobelets ou d'autres contenants ouverts peuvent éclabousser et présenter un risque de
dommages s'ils entrent en contact avec les commandes du tableau de bord et de la console centrale. Faites attention !
Carrosserie
Peinture brillante
WARNI NG
N'utilisez pas de produits ou de solvants abrasifs, ni de l'essence ou de l'huile pour nettoyer la carrosserie.N'utilisez jamais une éponge abrasive pour nettoyer les tâches tenaces. Vous risqueriez de rayer la peinture !N'appliquez pas de pâte à polir en cas de fort ensoleillement, ou sur des pièces en plastique ou en caoutchouc.
NOTIC E
Utilisez une éponge douce et de l'eau savonneuse ou un produit au pH neutre.Frottez doucement la carrosserie avec un chiffon microfibre propre.Appliquez la pâte à polir une fois le véhicule propre et sec.Suivez les instructions d'utilisation que vous trouverez sur le produit.
Décalques
(selon le modèle)
WARNI NG
N'utilisez pas de nettoyeur haute-pression pour laver le véhicule. Vous risqueriez d'endommager ou de retirer les décalques !
NOTIC E
Utilisez un tuyau haute pression à une température comprise entre 25 °C et 40 °C.Balayer le jet d'eau sur la surface à nettoyer, perpendiculairement à celle-ci.Rincez le véhicule avec de l'eau déminéralisée.

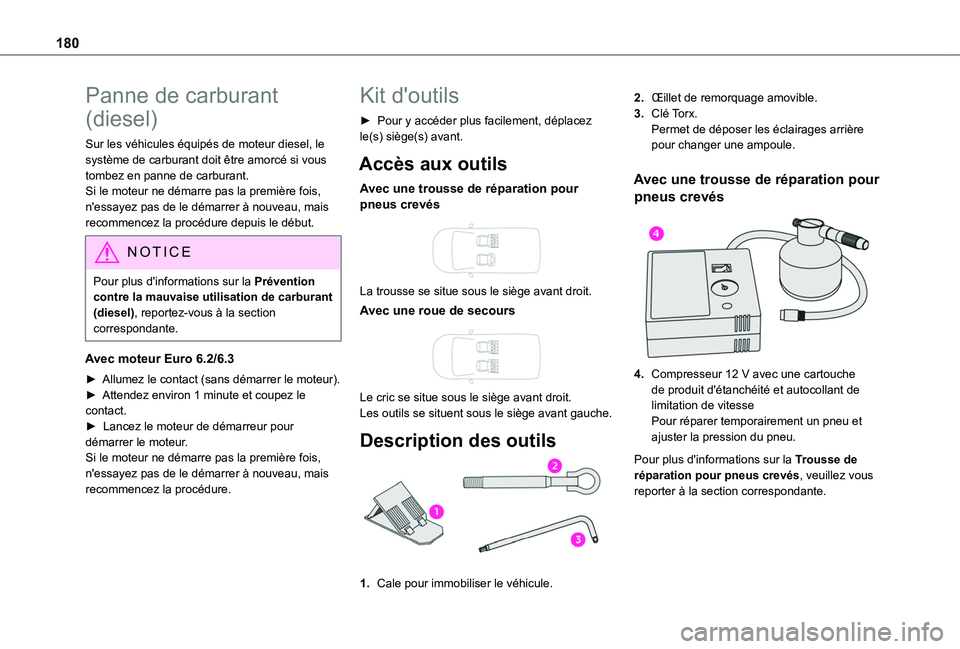

180
Panne de carburant
(diesel)
Sur les véhicules équipés de moteur diesel, le système de carburant doit être amorcé si vous tombez en panne de carburant.Si le moteur ne démarre pas la première fois, n'essayez pas de le démarrer à nouveau, mais recommencez la procédure depuis le début.
NOTIC E
Pour plus d'informations sur la Prévention contre la mauvaise utilisation de carburant (diesel), reportez-vous à la section correspondante.
Avec moteur Euro 6.2/6.3
► Allumez le contact (sans démarrer le moteur).► Attendez environ 1 minute et coupez le contact.► Lancez le moteur de démarreur pour démarrer le moteur.Si le moteur ne démarre pas la première fois, n'essayez pas de le démarrer à nouveau, mais recommencez la procédure.
Kit d'outils
► Pour y accéder plus facilement, déplacez le(s) siège(s) avant.
Accès aux outils
Avec une trousse de réparation pour pneus crevés

La trousse se situe sous le siège avant droit.
Avec une roue de secours

Le cric se situe sous le siège avant droit.Les outils se situent sous le siège avant gauche.
Description des outils
1.Cale pour immobiliser le véhicule.
2.Œillet de remorquage amovible.
3.Clé Torx.Permet de déposer les éclairages arrière pour changer une ampoule.
Avec une trousse de réparation pour
pneus crevés

4.Compresseur 12 V avec une cartouche de produit d'étanchéité et autocollant de limitation de vitessePour réparer temporairement un pneu et ajuster la pression du pneu.
Pour plus d'informations sur la Trousse de réparation pour pneus crevés, veuillez vous reporter à la section correspondante.

181
En cas de panne
8
Avec une roue de secours
5.Manivelle.Permet de déposer les boulons d'une roue et de lever ou rabattre le cric.
6.Cric.Permet de soulever un véhicule.
7.Outil pour déposer le cache de boulon de roue/l'habillage de roue (selon l'équipement).Si votre véhicule en est équipé, il est utilisé pour déposer les caches de boulons de roue sur les roues en alliage ou l'habillage de roue sur les roues en acier.
8.Douille pour les boulons de "sécurité".Pour adapter la manivelle aux boulons de "sécurité" spéciaux.
NOTIC E
Pour plus d'informations sur la Roue de secours, veuillez vous reporter à la section correspondante.
WARNI NG
Tous ces outils sont spécifiques à votre véhicule et peuvent varier en fonction de l'équipement.Ne les utilisez pas à d'autres fins.
NOTIC E
Le cric doit uniquement être utilisé pour changer une roue dont le pneu est endommagé ou crevé.Le cric ne nécessite aucun entretien.Le cric répond aux normes européennes, tel que défini dans la Directive relative aux machines 2006/42/CE.
NOTIC E
Certaines pièces du cric comme le filet de vis ou les joints peuvent entraîner des blessures : évitez de les toucher.Retirez avec soin toute trace de graisse lubrifiante.
Trousse de réparation
pour pneus crevés
Composée d'un compresseur et d'une cartouche de produit d'étanchéité, elle permet de réparer temporairement un pneu afin que vous puissiez vous rendre au garage le plus proche.
NOTIC E
Elle est conçue pour réparer la plupart des crevaisons affectant les pneus, sur la bande de roulement ou le flanc.
NOTIC E
Le système électronique du véhicule permet de brancher le connecteur suffisamment longtemps pour gonfler un pneu qui a été réparé après une crevaison.
NOTIC E
Pour plus d'informations sur le kit d'outils, reportez-vous à la section correspondante.

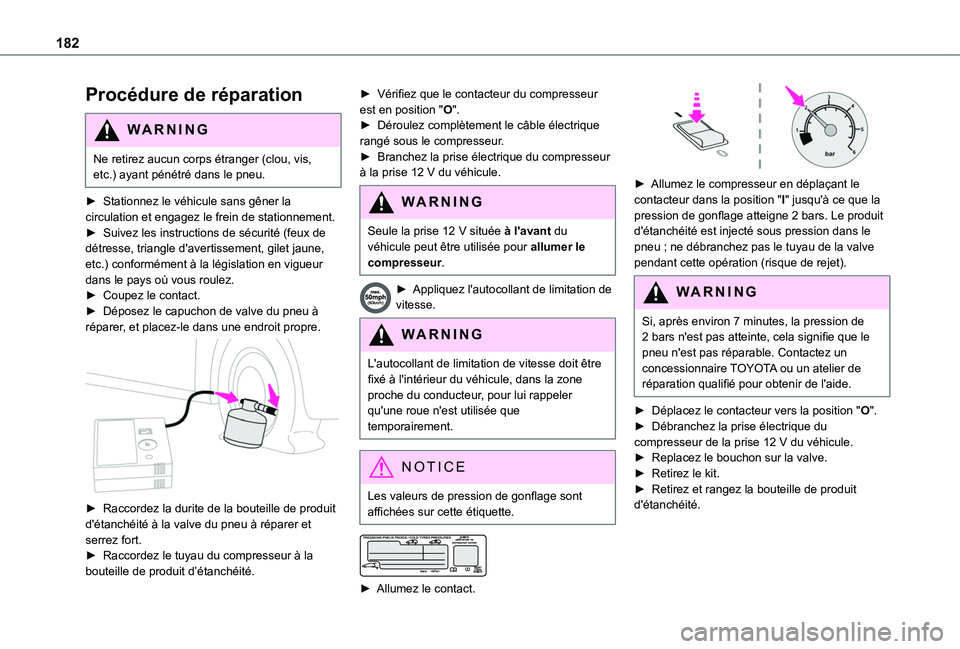

182
Procédure de réparation
WARNI NG
Ne retirez aucun corps étranger (clou, vis, etc.) ayant pénétré dans le pneu.
► Stationnez le véhicule sans gêner la circulation et engagez le frein de stationnement.► Suivez les instructions de sécurité (feux de
détresse, triangle d'avertissement, gilet jaune, etc.) conformément à la législation en vigueur dans le pays où vous roulez.► Coupez le contact.► Déposez le capuchon de valve du pneu à réparer, et placez-le dans une endroit propre.

► Raccordez la durite de la bouteille de produit d'étanchéité à la valve du pneu à réparer et serrez fort.► Raccordez le tuyau du compresseur à la bouteille de produit d’étanchéité.
► Vérifiez que le contacteur du compresseur est en position "O".► Déroulez complètement le câble électrique rangé sous le compresseur.► Branchez la prise électrique du compresseur à la prise 12 V du véhicule.
WARNI NG
Seule la prise 12 V située à l'avant du
véhicule peut être utilisée pour allumer le compresseur.
► Appliquez l'autocollant de limitation de vitesse.
WARNI NG
L'autocollant de limitation de vitesse doit être fixé à l'intérieur du véhicule, dans la zone proche du conducteur, pour lui rappeler qu'une roue n'est utilisée que temporairement.
NOTIC E
Les valeurs de pression de gonflage sont affichées sur cette étiquette.


► Allumez le contact.

► Allumez le compresseur en déplaçant le contacteur dans la position "I" jusqu'à ce que la pression de gonflage atteigne 2 bars. Le produit d'étanchéité est injecté sous pression dans le
pneu ; ne débranchez pas le tuyau de la valve pendant cette opération (risque de rejet).
WARNI NG
Si, après environ 7 minutes, la pression de 2 bars n'est pas atteinte, cela signifie que le pneu n'est pas réparable. Contactez un concessionnaire TOYOTA ou un atelier de réparation qualifié pour obtenir de l'aide.
► Déplacez le contacteur vers la position "O".► Débranchez la prise électrique du compresseur de la prise 12 V du véhicule.► Replacez le bouchon sur la valve.► Retirez le kit.► Retirez et rangez la bouteille de produit d'étanchéité.

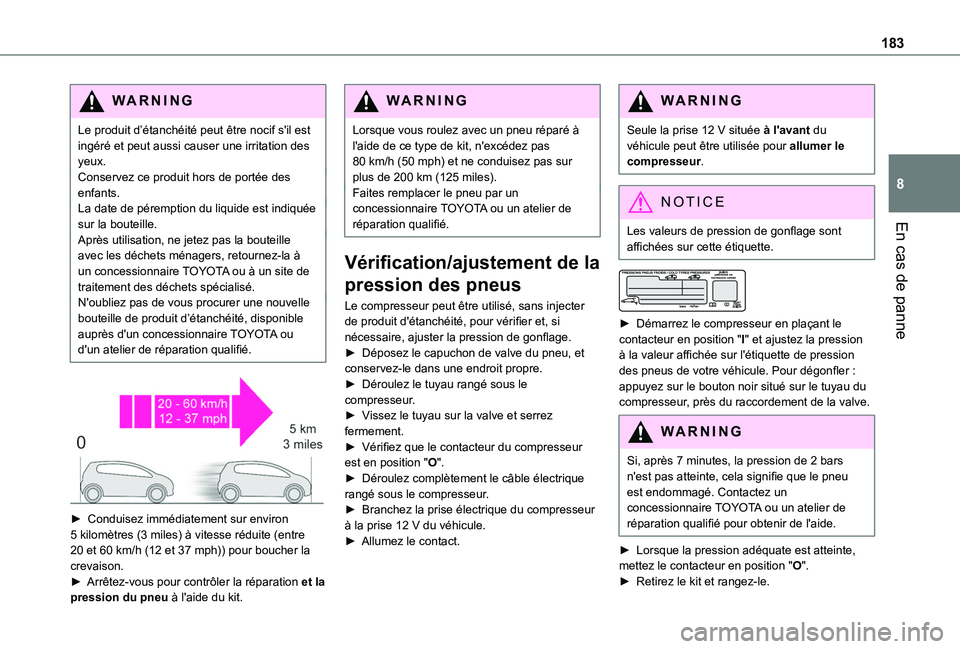

183
En cas de panne
8
WARNI NG
Le produit d’étanchéité peut être nocif s'il est ingéré et peut aussi causer une irritation des yeux.Conservez ce produit hors de portée des enfants.La date de péremption du liquide est indiquée sur la bouteille.Après utilisation, ne jetez pas la bouteille avec les déchets ménagers, retournez-la à un concessionnaire TOYOTA ou à un site de traitement des déchets spécialisé.N'oubliez pas de vous procurer une nouvelle bouteille de produit d’étanchéité, disponible auprès d'un concessionnaire TOYOTA ou d'un atelier de réparation qualifié.


► Conduisez immédiatement sur environ 5 kilomètres (3 miles) à vitesse réduite (entre
20 et 60 km/h (12 et 37 mph)) pour boucher la crevaison.► Arrêtez-vous pour contrôler la réparation et la pression du pneu à l'aide du kit.
WARNI NG
Lorsque vous roulez avec un pneu réparé à l'aide de ce type de kit, n'excédez pas 80 km/h (50 mph) et ne conduisez pas sur plus de 200 km (125 miles).Faites remplacer le pneu par un concessionnaire TOYOTA ou un atelier de réparation qualifié.
Vérification/ajustement de la
pression des pneus
Le compresseur peut être utilisé, sans injecter de produit d'étanchéité, pour vérifier et, si nécessaire, ajuster la pression de gonflage.► Déposez le capuchon de valve du pneu, et conservez-le dans une endroit propre.► Déroulez le tuyau rangé sous le compresseur.► Vissez le tuyau sur la valve et serrez fermement.
► Vérifiez que le contacteur du compresseur est en position "O".► Déroulez complètement le câble électrique rangé sous le compresseur.► Branchez la prise électrique du compresseur à la prise 12 V du véhicule.► Allumez le contact.
WARNI NG
Seule la prise 12 V située à l'avant du véhicule peut être utilisée pour allumer le compresseur.
NOTIC E
Les valeurs de pression de gonflage sont
affichées sur cette étiquette.


► Démarrez le compresseur en plaçant le contacteur en position "I" et ajustez la pression à la valeur affichée sur l'étiquette de pression des pneus de votre véhicule. Pour dégonfler : appuyez sur le bouton noir situé sur le tuyau du compresseur, près du raccordement de la valve.
WARNI NG
Si, après 7 minutes, la pression de 2 bars n'est pas atteinte, cela signifie que le pneu est endommagé. Contactez un concessionnaire TOYOTA ou un atelier de réparation qualifié pour obtenir de l'aide.
► Lorsque la pression adéquate est atteinte, mettez le contacteur en position "O".► Retirez le kit et rangez-le.

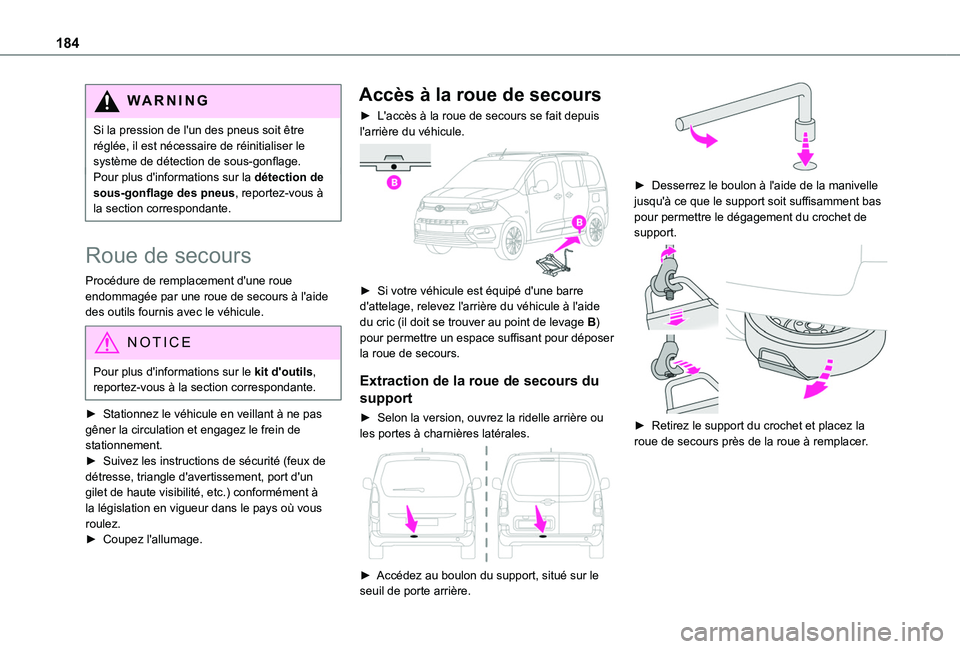

184
WARNI NG
Si la pression de l'un des pneus soit être réglée, il est nécessaire de réinitialiser le système de détection de sous-gonflage.Pour plus d'informations sur la détection de sous-gonflage des pneus, reportez-vous à la section correspondante.
Roue de secours
Procédure de remplacement d'une roue endommagée par une roue de secours à l'aide des outils fournis avec le véhicule.
NOTIC E
Pour plus d'informations sur le kit d'outils, reportez-vous à la section correspondante.
► Stationnez le véhicule en veillant à ne pas gêner la circulation et engagez le frein de
stationnement.► Suivez les instructions de sécurité (feux de détresse, triangle d'avertissement, port d'un gilet de haute visibilité, etc.) conformément à la législation en vigueur dans le pays où vous roulez.► Coupez l'allumage.
Accès à la roue de secours
► L'accès à la roue de secours se fait depuis l'arrière du véhicule.

► Si votre véhicule est équipé d'une barre d'attelage, relevez l'arrière du véhicule à l'aide du cric (il doit se trouver au point de levage B) pour permettre un espace suffisant pour déposer la roue de secours.
Extraction de la roue de secours du
support
► Selon la version, ouvrez la ridelle arrière ou les portes à charnières latérales.

► Accédez au boulon du support, situé sur le seuil de porte arrière.

► Desserrez le boulon à l'aide de la manivelle jusqu'à ce que le support soit suffisamment bas pour permettre le dégagement du crochet de support.

► Retirez le support du crochet et placez la roue de secours près de la roue à remplacer.
