2020 TOYOTA PROACE CITY VERSO Notices Demploi (in French)

17
Instruments
1
Balayage automatiqueFixe.Le balayage avant automatique est activé.

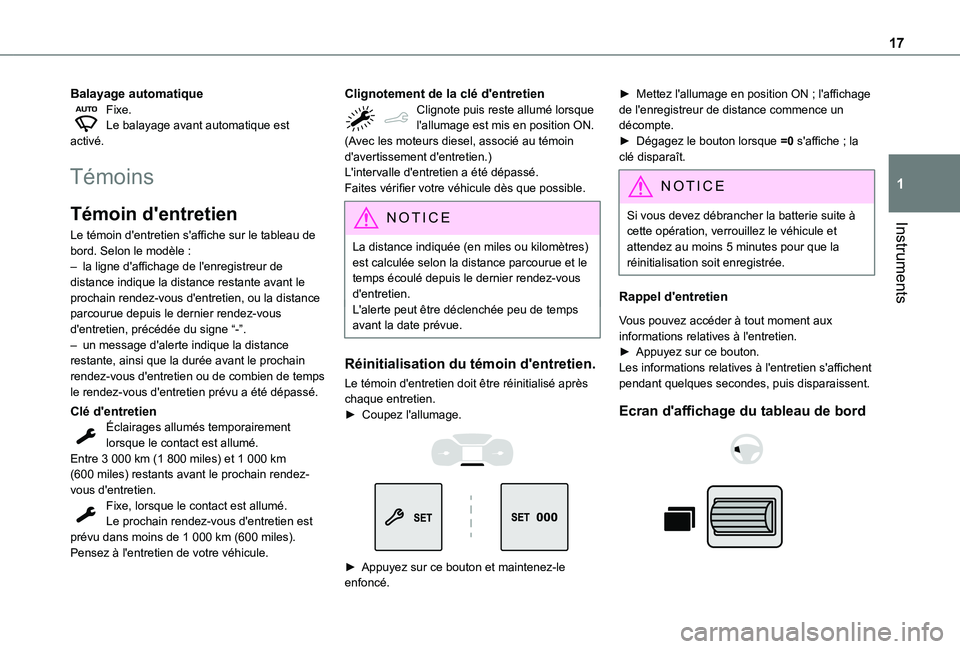

Témoins
Témoin d'entretien
Le témoin d'entretien s'affiche sur le tableau de bord. Selon le modèle :– la ligne d'affichage de l'enregistreur de distance indique la distance restante avant le prochain rendez-vous d'entretien, ou la distance parcourue depuis le dernier rendez-vous d'entretien, précédée du signe “-”.– un message d'alerte indique la distance restante, ainsi que la durée avant le prochain rendez-vous d'entretien ou de combien de temps le rendez-vous d'entretien prévu a été dépassé.
Clé d'entretienÉclairages allumés temporairement lorsque le contact est allumé.
Entre 3 000 km (1 800 miles) et 1 000 km (600 miles) restants avant le prochain rendez-vous d'entretien.Fixe, lorsque le contact est allumé.Le prochain rendez-vous d'entretien est prévu dans moins de 1 000 km (600 miles).Pensez à l'entretien de votre véhicule.
Clignotement de la clé d'entretienClignote puis reste allumé lorsque l'allumage est mis en position ON.(Avec les moteurs diesel, associé au témoin d'avertissement d'entretien.)L'intervalle d'entretien a été dépassé.Faites vérifier votre véhicule dès que possible.
NOTIC E
La distance indiquée (en miles ou kilomètres) est calculée selon la distance parcourue et le temps écoulé depuis le dernier rendez-vous d'entretien.L'alerte peut être déclenchée peu de temps avant la date prévue.
Réinitialisation du témoin d'entretien.
Le témoin d'entretien doit être réinitialisé après chaque entretien.► Coupez l'allumage.


► Appuyez sur ce bouton et maintenez-le enfoncé.
► Mettez l'allumage en position ON ; l'affichage de l'enregistreur de distance commence un décompte.► Dégagez le bouton lorsque =0 s'affiche ; la clé disparaît.
NOTIC E
Si vous devez débrancher la batterie suite à cette opération, verrouillez le véhicule et
attendez au moins 5 minutes pour que la réinitialisation soit enregistrée.
Rappel d'entretien
Vous pouvez accéder à tout moment aux informations relatives à l'entretien.► Appuyez sur ce bouton.Les informations relatives à l'entretien s'affichent pendant quelques secondes, puis disparaissent.

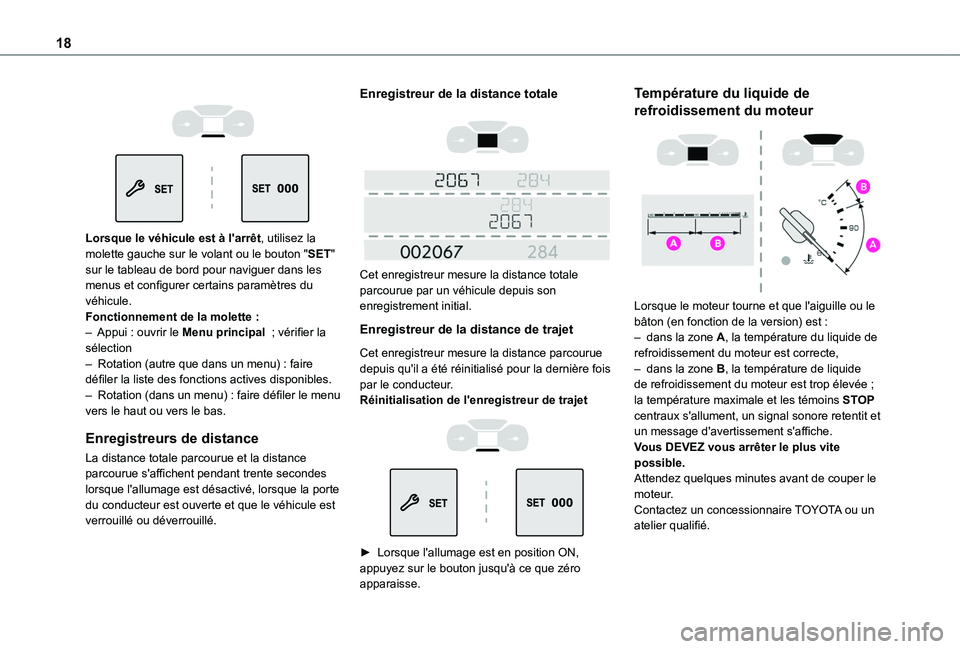

Ecran d'affichage du tableau de bord

18



Lorsque le véhicule est à l'arrêt, utilisez la
molette gauche sur le volant ou le bouton "SET" sur le tableau de bord pour naviguer dans les menus et configurer certains paramètres du véhicule.Fonctionnement de la molette :– Appui : ouvrir le Menu principal ; vérifier la sélection– Rotation (autre que dans un menu) : faire défiler la liste des fonctions actives disponibles.– Rotation (dans un menu) : faire défiler le menu vers le haut ou vers le bas.
Enregistreurs de distance
La distance totale parcourue et la distance parcourue s'affichent pendant trente secondes lorsque l'allumage est désactivé, lorsque la porte du conducteur est ouverte et que le véhicule est verrouillé ou déverrouillé.
Enregistreur de la distance totale



Cet enregistreur mesure la distance totale parcourue par un véhicule depuis son enregistrement initial.
Enregistreur de la distance de trajet
Cet enregistreur mesure la distance parcourue depuis qu'il a été réinitialisé pour la dernière fois par le conducteur.Réinitialisation de l'enregistreur de trajet


► Lorsque l'allumage est en position ON, appuyez sur le bouton jusqu'à ce que zéro apparaisse.
Température du liquide de
refroidissement du moteur

Lorsque le moteur tourne et que l'aiguille ou le bâton (en fonction de la version) est :– dans la zone A, la température du liquide de refroidissement du moteur est correcte,– dans la zone B, la température de liquide de refroidissement du moteur est trop élevée ; la température maximale et les témoins STOP centraux s'allument, un signal sonore retentit et un message d'avertissement s'affiche.Vous DEVEZ vous arrêter le plus vite possible.Attendez quelques minutes avant de couper le moteur.Contactez un concessionnaire TOYOTA ou un atelier qualifié.

19
Instruments
1

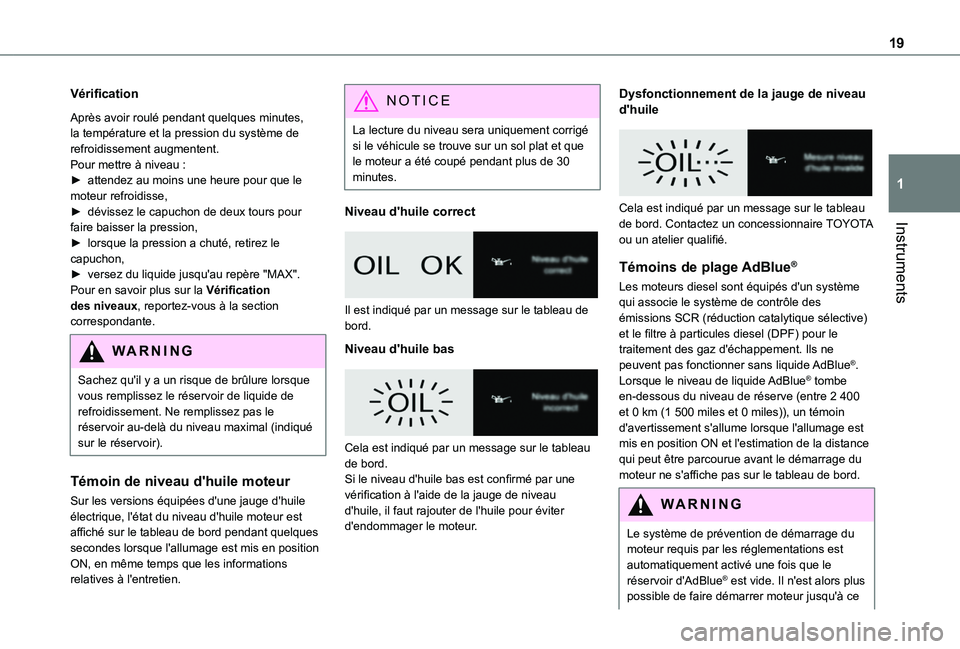

Vérification
Après avoir roulé pendant quelques minutes, la température et la pression du système de refroidissement augmentent.Pour mettre à niveau :► attendez au moins une heure pour que le moteur refroidisse,► dévissez le capuchon de deux tours pour faire baisser la pression,► lorsque la pression a chuté, retirez le capuchon,► versez du liquide jusqu'au repère "MAX".Pour en savoir plus sur la Vérification des niveaux, reportez-vous à la section correspondante.
WARNI NG
Sachez qu'il y a un risque de brûlure lorsque vous remplissez le réservoir de liquide de refroidissement. Ne remplissez pas le réservoir au-delà du niveau maximal (indiqué sur le réservoir).
Témoin de niveau d'huile moteur
Sur les versions équipées d'une jauge d'huile électrique, l'état du niveau d'huile moteur est affiché sur le tableau de bord pendant quelques secondes lorsque l'allumage est mis en position ON, en même temps que les informations relatives à l'entretien.
NOTIC E
La lecture du niveau sera uniquement corrigé si le véhicule se trouve sur un sol plat et que le moteur a été coupé pendant plus de 30 minutes.
Niveau d'huile correct


Il est indiqué par un message sur le tableau de bord.
Niveau d'huile bas


Cela est indiqué par un message sur le tableau de bord.Si le niveau d'huile bas est confirmé par une vérification à l'aide de la jauge de niveau d'huile, il faut rajouter de l'huile pour éviter d'endommager le moteur.
Dysfonctionnement de la jauge de niveau d'huile


Cela est indiqué par un message sur le tableau de bord. Contactez un concessionnaire TOYOTA ou un atelier qualifié.
Témoins de plage AdBlue®
Les moteurs diesel sont équipés d'un système qui associe le système de contrôle des émissions SCR (réduction catalytique sélective) et le filtre à particules diesel (DPF) pour le traitement des gaz d'échappement. Ils ne peuvent pas fonctionner sans liquide AdBlue®.Lorsque le niveau de liquide AdBlue® tombe en-dessous du niveau de réserve (entre 2 400 et 0 km (1 500 miles et 0 miles)), un témoin d'avertissement s'allume lorsque l'allumage est mis en position ON et l'estimation de la distance
qui peut être parcourue avant le démarrage du moteur ne s'affiche pas sur le tableau de bord.
WARNI NG
Le système de prévention de démarrage du
moteur requis par les réglementations est automatiquement activé une fois que le réservoir d'AdBlue® est vide. Il n'est alors plus possible de faire démarrer moteur jusqu'à ce

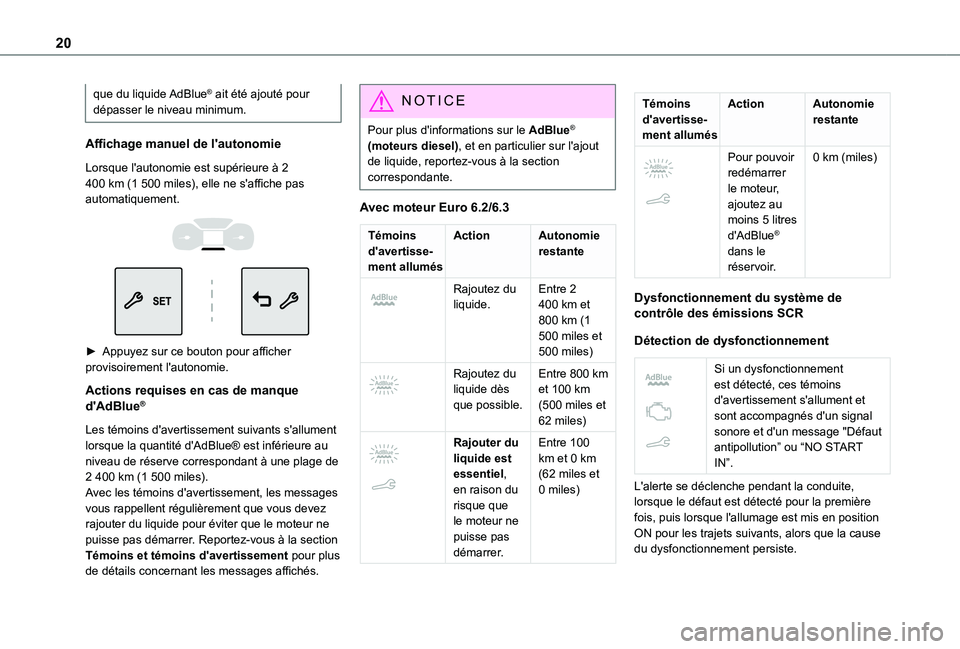

20
que du liquide AdBlue® ait été ajouté pour dépasser le niveau minimum.
Affichage manuel de l'autonomie
Lorsque l'autonomie est supérieure à 2 400 km (1 500 miles), elle ne s'affiche pas automatiquement.


► Appuyez sur ce bouton pour afficher provisoirement l'autonomie.
Actions requises en cas de manque d'AdBlue®
Les témoins d'avertissement suivants s'allument lorsque la quantité d'AdBlue® est inférieure au niveau de réserve correspondant à une plage de 2 400 km (1 500 miles).Avec les témoins d'avertissement, les messages vous rappellent régulièrement que vous devez rajouter du liquide pour éviter que le moteur ne puisse pas démarrer. Reportez-vous à la section Témoins et témoins d'avertissement pour plus de détails concernant les messages affichés.
NOTIC E
Pour plus d'informations sur le AdBlue® (moteurs diesel), et en particulier sur l'ajout de liquide, reportez-vous à la section correspondante.
Avec moteur Euro 6.2/6.3
Témoins
d'avertisse-ment allumés
ActionAutonomie
restante


Rajoutez du liquide.Entre 2 400 km et 800 km (1 500 miles et 500 miles)

Rajoutez du liquide dès que possible.
Entre 800 km et 100 km (500 miles et 62 miles)

Rajouter du liquide est essentiel, en raison du risque que le moteur ne puisse pas
démarrer.
Entre 100 km et 0 km (62 miles et 0 miles)
Témoins d'avertisse-ment allumés
ActionAutonomie restante


Pour pouvoir redémarrer le moteur, ajoutez au moins 5 litres d'AdBlue®
dans le réservoir.
0 km (miles)
Dysfonctionnement du système de contrôle des émissions SCR
Détection de dysfonctionnement


Si un dysfonctionnement est détecté, ces témoins d'avertissement s'allument et sont accompagnés d'un signal sonore et d'un message "Défaut
antipollution” ou “NO START IN”.
L'alerte se déclenche pendant la conduite, lorsque le défaut est détecté pour la première fois, puis lorsque l'allumage est mis en position ON pour les trajets suivants, alors que la cause
du dysfonctionnement persiste.

21
Instruments
1

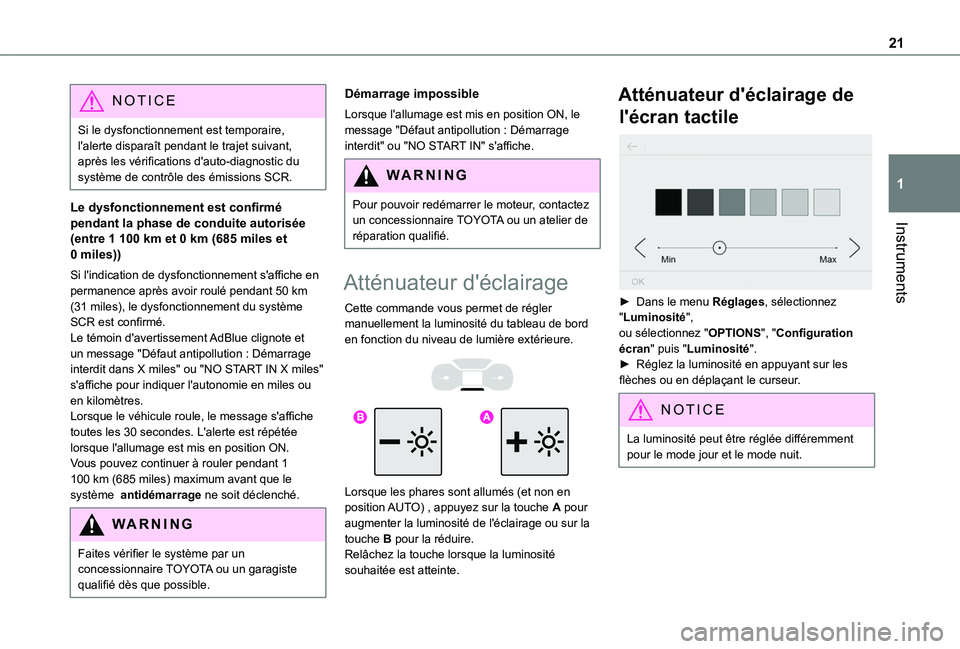

NOTIC E
Si le dysfonctionnement est temporaire, l'alerte disparaît pendant le trajet suivant, après les vérifications d'auto-diagnostic du système de contrôle des émissions SCR.
Le dysfonctionnement est confirmé pendant la phase de conduite autorisée (entre 1 100 km et 0 km (685 miles et 0 miles))
Si l'indication de dysfonctionnement s'affiche en permanence après avoir roulé pendant 50 km (31 miles), le dysfonctionnement du système SCR est confirmé.Le témoin d'avertissement AdBlue clignote et un message "Défaut antipollution : Démarrage interdit dans X miles" ou "NO START IN X miles" s'affiche pour indiquer l'autonomie en miles ou en kilomètres.Lorsque le véhicule roule, le message s'affiche toutes les 30 secondes. L'alerte est répétée
lorsque l'allumage est mis en position ON.Vous pouvez continuer à rouler pendant 1 100 km (685 miles) maximum avant que le système antidémarrage ne soit déclenché.
WARNI NG
Faites vérifier le système par un concessionnaire TOYOTA ou un garagiste qualifié dès que possible.
Démarrage impossible
Lorsque l'allumage est mis en position ON, le message "Défaut antipollution : Démarrage interdit" ou "NO START IN" s'affiche.
WARNI NG
Pour pouvoir redémarrer le moteur, contactez un concessionnaire TOYOTA ou un atelier de réparation qualifié.
Atténuateur d'éclairage
Cette commande vous permet de régler manuellement la luminosité du tableau de bord en fonction du niveau de lumière extérieure.


Lorsque les phares sont allumés (et non en position AUTO) , appuyez sur la touche A pour augmenter la luminosité de l'éclairage ou sur la touche B pour la réduire.
Relâchez la touche lorsque la luminosité souhaitée est atteinte.
Atténuateur d'éclairage de
l'écran tactile

► Dans le menu Réglages, sélectionnez "Luminosité",ou sélectionnez "OPTIONS", "Configuration écran" puis "Luminosité".► Réglez la luminosité en appuyant sur les flèches ou en déplaçant le curseur.
NOTIC E
La luminosité peut être réglée différemment pour le mode jour et le mode nuit.

22
Ordinateur de bord
Informations affichées sur le trajet actuel (autonomie, consommation de carburant, vitesse moyenne etc.)
Affichage des informations
Les détails s'affichent successivement.– Kilomètres parcourus.– Autonomie.– Consommation actuelle de carburant.– Vitesse moyenne.– Stop & Start Compteur horaire.– Informations émises par le système de reconnaissance de limitation de vitesse.


► Appuyez sur le bouton situé à l'extrémité du levier de commande des essuie-glaces.



► ou appuyez sur la molette sur le volant.
Réinitialisation du compteur
partiel
La réinitialisation est effectuée lorsque le compteur partiel est affiché.► Appuyez sur le bouton à l'extrémité du levier de commande des essuie-glaces pendant plus de deux secondes.► Appuyez sur la molette située sur le volant pendant plus de deux secondes.


► Appuyez sur ce bouton pendant plus de 2 secondes.
Quelques définitions...
Autonomie
(km ou miles)Distance pouvant encore être parcourue avec le carburant restant dans le réservoir (en fonction de la consommation de carburant moyen lors des derniers kilomètres (miles) parcourus).
NOTIC E
Cette valeur peut varier suite à un changement du style de conduite ou du terrain, entraînant ainsi un changement significatif de la consommation de carburant instantanée.
Lorsque l'autonomie tombe en-dessous de 30 km (19 miles), des tirets s'affichent.Après avoir ajouté au moins 5 litres de carburant, l'autonomie est recalculée et s'affiche si elle dépasse 100 km (62 miles).
WARNI NG
Si les tirets continuent de s'afficher lorsque le véhicule roule au lieu des chiffres, contactez un concessionnaire TOYOTA ou un atelier de réparation qualifié.

23
Instruments
1
Consommation de carburant
instantanée
(mpg ou l/100 km ou km/l)Calculée lors des dernières secondes.
NOTIC E
Cette fonction s'affiche uniquement à des vitesses supérieures à 30 km/h (19 mph).
Consommation moyenne de
carburant.
(mpg ou l/100 km ou km/l)Calculée depuis la dernière réinitialisation de l'ordinateur de bord.
Vitesse moyenne
(km/h pi mph)Calculée depuis la dernière réinitialisation de l'ordinateur de bord.
Distance parcourue
(km ou miles)Calculée depuis la dernière réinitialisation de l'ordinateur de bord.
Stop & Start Compteur horaire
(minutes/secondes ou heures/minutes)
Si votre véhicule est équipé du Stop & Start, un compteur horaire calcule de temps passé en mode STOP pendant un trajet.Il est réinitialisé chaque fois que le contact est allumé.
Réglage de la date et de
l'heure
Sans système audio


Réglez la date et l'heure à partir de l'affichage du tableau de bord.► Appuyez sur cette touche et maintenez-la enfoncée.► Appuyez sur l'une de ces touches pour sélectionner le réglage à modifier.► Appuyez brièvement sur cette touche pour confirmer.
► Appuyez sur l'une de ces touches pour modifier le réglage et confirmez à nouveau pour enregistrer la modification.

24

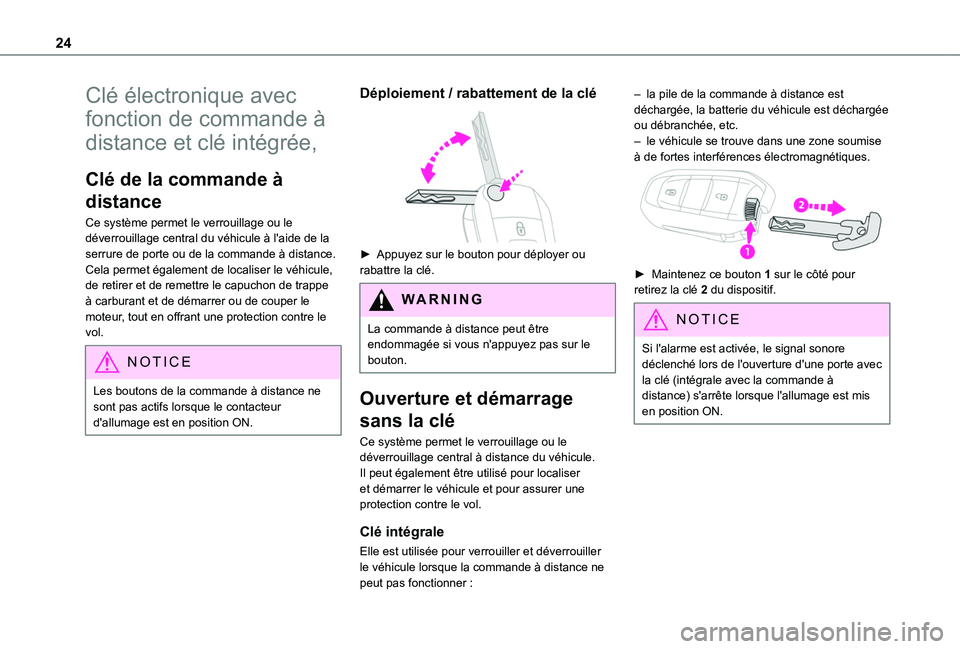

Clé électronique avec
fonction de commande à
distance et clé intégrée,
Clé de la commande à
distance
Ce système permet le verrouillage ou le déverrouillage central du véhicule à l'aide de la serrure de porte ou de la commande à distance.Cela permet également de localiser le véhicule, de retirer et de remettre le capuchon de trappe à carburant et de démarrer ou de couper le moteur, tout en offrant une protection contre le vol.
NOTIC E
Les boutons de la commande à distance ne sont pas actifs lorsque le contacteur d'allumage est en position ON.
Déploiement / rabattement de la clé

► Appuyez sur le bouton pour déployer ou rabattre la clé.
WARNI NG
La commande à distance peut être endommagée si vous n'appuyez pas sur le bouton.
Ouverture et démarrage
sans la clé
Ce système permet le verrouillage ou le déverrouillage central à distance du véhicule.Il peut également être utilisé pour localiser et démarrer le véhicule et pour assurer une protection contre le vol.
Clé intégrale
Elle est utilisée pour verrouiller et déverrouiller le véhicule lorsque la commande à distance ne peut pas fonctionner :
– la pile de la commande à distance est déchargée, la batterie du véhicule est déchargée ou débranchée, etc.– le véhicule se trouve dans une zone soumise à de fortes interférences électromagnétiques.
► Maintenez ce bouton 1 sur le côté pour retirez la clé 2 du dispositif.
NOTIC E
Si l'alarme est activée, le signal sonore déclenché lors de l'ouverture d'une porte avec la clé (intégrale avec la commande à distance) s'arrête lorsque l'allumage est mis en position ON.
