2020 TOYOTA PROACE CITY VERSO Návod na použití (in Czech)

137
Řízení
6

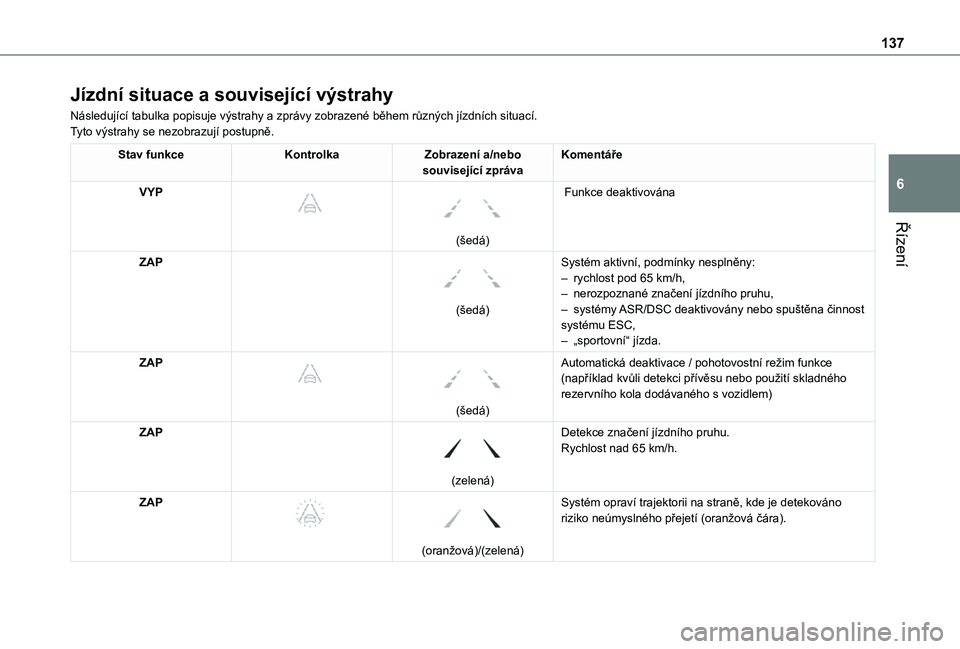

Jízdní situace a související výstrahy
Následující tabulka popisuje výstrahy a zprávy zobrazené během různých jízdních situací.Tyto výstrahy se nezobrazují postupně.
Stav funkceKontrolkaZobrazení a/nebo související zprávaKomentáře
VYP



(šedá)
Funkce deaktivována
ZAP

(šedá)
Systém aktivní, podmínky nesplněny:– rychlost pod 65 km/h,– nerozpoznané značení jízdního pruhu,– systémy ASR/DSC deaktivovány nebo spuštěna činnost systému ESC,– „sportovní“ jízda.
ZAP



(šedá)
Automatická deaktivace / pohotovostní režim funkce (například kvůli detekci přívěsu nebo použití skladného rezervního kola dodávaného s vozidlem)
ZAP

(zelená)
Detekce značení jízdního pruhu.Rychlost nad 65 km/h.
ZAP



(oranžová)/(zelená)
Systém opraví trajektorii na straně, kde je detekováno riziko neúmyslného přejetí (oranžová čára).

138
Stav funkceKontrolkaZobrazení a/nebo související zprávaKomentáře
ZAP




(oranžová)/(zelená)„Hold the wheel“
– Pokud při opravě trajektorie systém zjistí, že řidič několik sekund nedržel volant, přeruší opravu a vrátí ovládání řidiči.– Pokud při opravě trajektorie systém určí, že oprava nebude stačit a že bude překročena plná čára (oranžová čára), řidič bude upozorněn, že musí provést další úpravu trajektorie.
Doba trvání zvukového varování se zvýší, pokud bude rychle za sebou provedeno několik oprav. Varování bude znít nepřetržitě, dokud řidič nezareaguje.Tato zpráva se může také zobrazit, pokud máte ruce na volantu.
Provozní limity
V následujících případech systém automaticky přejde do pohotovostního režimu:– deaktivovaný systém ESC nebo spuštěná činnost,– rychlost pod 65 km/h nebo nad 180 km/h,– elektrické připojení přívěsu,– detekováno použití skladného rezervního kola (protože detekce není okamžitá, doporučuje se systém deaktivovat),– detekován dynamický styl jízdy, tlak na brzdový nebo plynový pedál,– jízda v místech bez značení jízdních pruhů,– aktivace směrových ukazatelů,– přejetí středové čáry v zatáčce,– jízda v ostré zatáčce,
– nečinnost řidiče detekovaná během opravy.
NOTIC E
Pokud je během opravy řidič neaktivní (10 sekund nedrží volant), zobrazí se výstražná zpráva.
Pokud řidič zůstane neaktivní (nedrží volant další 2 sekundy), oprava bude přerušena.
WARNI NG
Následující situace mohou narušovat činnost systému nebo bránit jeho funkčnosti:– nedostatečný kontrast mezi povrchem vozovky a krajnicí (např. stín),– opotřebené, skryté (sníh, bláto) značení
jízdních pruhů nebo několik typů značení (práce na silnici atd.),– jízda blízko předcházejícího vozidla (značení jízdních pruhů nemusí být detekováno),– úzké, vinuté silnice atd.

139
Řízení
6
Riziko nežádoucí činnosti
V následujících jízdních situacích doporučujeme systém deaktivovat:– jízda na poškozené, nestabilní nebo velmi kluzké (led) vozovce,– nepříznivé počasí,– jízda na závodním okruhu,– jízda na pohyblivé plošině v servisu.
Deaktivace / Opětovná
aktivace


► Chcete-li systém deaktivovat nebo znovu aktivovat, kdykoli stiskněte toto tlačítko. Deaktivace je signalizována rozsvícením kontrolky v tlačítku a této výstražné kontrolky na přístrojové desce.Systém se automaticky znovu aktivuje při zapnutí zapalování.
Porucha
V případě poruchy systému se tyto výstražné kontrolky na přístrojové
desce rozsvítí, za doprovodu zprávy na displeji a zvukového signálu.Nechte systém zkontrolovat u dealera TOYOTA nebo v kvalifikovaném servisu.
Blind Spot Detection
Informace najdete v části Obecná doporučení pro používání asistentů pro jízdu nebo manévrování.

Tento systém zahrnuje senzory umístěné po stranách nárazníků a varuje řidiče před potenciálně nebezpečnou přítomností jiného vozidla (automobil, nákladní vůz, motocykl) ve slepém úhlu vozidla (oblasti skryté před zorným polem řidiče).

Výstražná kontrolka se zobrazí ve dveřním zrcátku na příslušné straně:– rozsvítí se okamžitě, když vozidlo předjede jiný účastník provozu;– bliká se zpožděním zhruba jedné sekundy, při pomalém předjíždění vozidla a když je použit směrový ukazatel.
Aktivace / Deaktivace
Aktivaci nebo deaktivaci lze provést v nabídce konfigurace vozidla.
NOTIC E
Stav systému zůstane v paměti, když bude zapalování vypnuto.
NOTIC E
Systém bude automaticky deaktivován při tažení s tažným zařízením schváleným společností TOYOTA.
Podmínky pro činnost
– Všechna vozidla jedou ve stejném směru a v sousedních pruzích.– Rychlost vozidla musí být od 12 do 140 km/h.– Při předjíždění vozidla je rozdíl rychlostí menší než 10 km/h.– Když váš předjede jiné vozidlo, rozdíl rychlosti je menší než 25 km/h.

140
– Provoz je plynulý.– Předjíždění vozidla po určitou dobu a předjížděné vozidlo zůstává ve slepém úhlu.– Jedete po rovné nebo mírně zvlněné cestě.– Vaše vozidlo netáhne přívěs, karavan atd.
Provozní limity


Za následujících podmínek se nespustí žádná výstraha:– přítomnost nepohyblivých objektů (zaparkovaná vozidla, překážky, pouliční lampy, dopravní značky atd.),– provoz v protisměru,– jízda po klikaté cestě nebo v ostré zatáčce,– když předjíždíte nebo vás předjíždí velmi dlouhé vozidlo (kamión, autobus atd.), které je detekováno v zadním slepém úhlu, ale také se nachází v předním zorném poli řidiče,– rychlé předjíždění,– velmi hustý provoz: vozidla detekovaná vepředu a vzadu jsou zaměněna za kamión nebo nepohyblivý objekt.
Porucha
V případě poruchy se tato výstražná kontrolka rozsvítí na přístrojové desce a zobrazí se zpráva.Nechte systém zkontrolovat u dealera TOYOTA nebo v kvalifikovaném servisu.
NOTIC E
Systém může být za určitého počasí (déšť,
krupobití atd.) dočasně rušen.Konkrétně jízda na mokrém povrchu nebo přesun ze suché do mokré oblasti může vyvolat falešné poplachy (například mlha vodních kapek ve slepém úhlu může být interpretována jako vozidlo).Za špatného počasí nebo během zimy se ujistěte, že snímače nejsou pokryty blátem, ledem nebo sněhem.Výstražnou zónu ve dveřních zrcátkách nebo detekční zóny na předních a zadních náraznících nezakrývejte lepicími štítky nebo jinými předměty. Mohly by bránit správné činnosti systému.

141
Řízení
6
Active Blind Spot
Monitoring System
Kromě svítící výstražné kontrolky ve dveřním zrcátku zaznamenáte opravu trajektorie, pokud se pokusíte přeskočit dělicí čáru se zapnutými směrovými ukazateli, aby bylo možné předejít srážce.Tento systém je kombinací dvou systémů: Lane Keeping Assist a Blind Spot Detection.Tyto dvě funkce musí být aktivní a v chodu.Rychlost vozidla musí být od 65 do 140 km/h.Tyto funkce jsou vhodné především pro jízdu na dálnicích a hlavních silnicích.Další informace o systému Lane Keeping Assist a Blind Spot Detection najdete v příslušných částech.
WARNI NG
Tento systém je asistent pro jízdu, který však za žádných okolností nemůže nahradit nutnost obezřetnosti ze strany řidiče.
Detekce rozptýlení
Informace najdete v části Obecná doporučení pro používání asistentů pro jízdu nebo manévrování.Udělejte si přestávku, pokud se cítíte unavení nebo minimálně každé dvě hodiny.
V závislosti na verzi funkce zahrnuje pouze systém výstrahy na přestávku nebo uvedený systém v kombinaci se systémem varování na pozornost řidiče.
WARNI NG
Tyto systémy nejsou v žádném ohledu vytvořeny tak, aby řidiče udržely vzhůru nebo aby řidiči zabránily v usnutí za volantem.
Povinností řidiče je zastavit, pokud se cítí unavený.
Aktivace/Deaktivace
Funkce se aktivuje a deaktivuje prostřednictvím nabídky konfigurace vozidla.Stav systému zůstane v paměti, když bude zapalování vypnuto.
Výstraha na přestávku
Systém spustí výstrahu, jakmile zjistí, že řidič si po dvou hodinách jízdy rychlostí vyšší než 65 km/h neudělal přestávku.Tato výstraha bude mít podobu zobrazení zprávy, abyste si udělali přestávku, za doprovodu zvukového signálu.Pokud řidič tuto radu neuposlechne, bude se výstraha opakovat každou hodinu, dokud vozidlo nezastaví.Systém se resetuje, pokud je splněna jedna z následujících podmínek:
– motor běží, vozidlo stálo déle než 15 minut,– zapalování bylo na několik minut vypnuto,– bezpečnostní pás řidiče je rozepnutý a jeho dveře jsou otevřené.
NOTIC E
Jakmile rychlost vozidla klesne pod 65 km/h, systém přejde do pohotovostního režimu.Doba jízdy se počítá od chvíle, kdy je rychlost
vyšší než 65 km/h.
Varování na pozornost
řidiče
V závislosti na verzi funkce je systém výstrahy na přestávku zkombinován se systémem varování na pozornost řidiče.

Pomocí kamery v horní části čelního skla systém posoudí úroveň pozornost řidiče, jeho únavu nebo rozptýlení na základě určení

142
odchylek v trajektorii ve srovnání se značením jízdních pruhů.Tento systém je vhodný především na rychlých silnicích (rychlost nad 65 km/h).Při výstraze první úrovně bude řidič varován zprávou „Buďte opatrní!“ a zvukovým signálem.Po třech výstrahách první úrovně systém spustí další výstrahu se zprávou „Dangerous driving: take a break“ a výraznějším zvukovým signálem.
WARNI NG
Následující situace mohou narušovat činnost systému nebo bránit jeho funkčnosti:– špatná viditelnost (nedostatečné osvětlení vozovky, padající sníh, prudký déšť, hustá mlha atd.);– oslnění (světlomety protijedoucího vozidla, slunce nízko, odrazy na mokré vozovce, výjezd z tunelu, střídání stínu a světla atd.);– oblast čelního skla před kamerou: znečištěná, zamlžená, pokrytá námrazou nebo sněhem, poškozená nebo zakrytá nálepkou;– chybějící, opotřebené, skryté (sníh, bláto) značení jízdních pruhů nebo několik typů značení (práce na silnici atd.),– příliš malá vzdálenost k vozidlu před vámi (značení jízdních pruhů nebyly detekovány);– úzké, vinuté silnice atd.
NOTIC E
Za určitých jízdních podmínek (nekvalitní povrch vozovky nebo silný vítr) může systém vydat výstrahy bez ohledu na úroveň pozornosti řidiče.
WARNI NG
Následující situace mohou narušovat činnost systému nebo bránit jeho funkčnosti:– chybějící, opotřebené, skryté (sníh, bláto) značení jízdních pruhů nebo několik typů značení (práce na silnici atd.),– příliš malá vzdálenost k vozidlu před vámi (značení jízdních pruhů nebyly detekovány),– úzké, vinuté silnice atd.
Parkovací senzory
Informace najdete v části Obecná doporučení pro používání asistentů pro jízdu nebo manévrování.

Pomocí senzorů v nárazníku tento systém signalizuje blízkost překážek (např. chodec, vozidlo, strom, bariéra) v zorném poli.
Zadní parkovací senzory
Systém se zapne zařazením zpátečky, což bude potvrzeno zvukovým signálem.Systém se vypne po vyřazení zpátečky.
Zvukový asistent

Systém signalizuje přítomnost překážek, které jsou v zóně detekce senzorů i v trajektorii vozidla definované směrem volantu.

V závislosti na verzi budou v uvedeném příkladě zvukovým asistentem signalizovány pouze překážky ve stínované oblasti.Informace o blízkosti jsou udávány
přerušovaným zvukovým signálem, jehož

143
Řízení
6
frekvence se zvyšuje, čím více se vozidlo blíží k překážce.Pokud se vzdálenost mezi vozidlem a překážkou zmenší na méně než 30 cm, zvukový signál bude znít nepřetržitě.Zvuk vydávaný reproduktorem (pravým nebo levým) značí, na které straně se překážka nachází.
NOTIC E
Úprava zvukového signáluVe službě TOYOTA Connect Radio nebo TOYOTA Connect Nav stisknutí tohoto tlačítka otevře okno pro úpravu hlasitosti zvukového signálu.
Vizuální asistent

Doplňuje zvukového asistenta, ale nebere v úvahu trajektorii vozidla. Na obrazovce zobrazuje pruhy, které představují vzdálenost mezi překážkou a vozidlem (bílá: vzdálenější překážky, oranžová: blízké překážky, červená: velmi blízké překážky).
Pokud jsou překážky velmi blízko, zobrazí se na obrazovce symbol „nebezpečí“.
Přední parkovací senzory
Kromě zadních parkovacích senzorů se spustí také přední parkovací senzory, když je před vozidlem detekována překážka a když je rychlost vozidla nižší než 10 km/h.Přední parkovací senzory budou přerušeny, pokud vozidlo zastaví na déle než tři sekundy, když je zařazen rychlostní stupeň kromě zpátečky, pokud již není detekována překážka nebo když rychlosti vozidla překročí 10 km/h.
NOTIC E
Zvuk vydávaný reproduktorem (předním nebo zadním) lokalizuje překážku vzhledem k vozidlu, v trajektorii vozidla, vepředu nebo vzadu.
Boční parkovací senzory

Pomocí čtyř dalších senzorů umístěných na bocích předního a zadního nárazníku systém
zaznamenává polohu pevných překážek během
manévrování a signalizuje je, když se nachází po stranách vozidla.
WARNI NG
Signalizovat lze správně pouze pevné překážky. Pohyblivé překážky detekované na začátku manévru mohou být signalizovány chybně, zatímco pohyblivé překážky, které se objeví po stranách vozidla a které nebyly
dříve zaznamenány, nebudou signalizovány vůbec.
WARNI NG
Objekty zapamatované během manévrování nebudou po vypnutí zapalování již déle uloženy.
Deaktivace / Opětovná
aktivace
Bez audio systému

144
► Chcete-li systém deaktivovat nebo aktivovat, stiskněte toto tlačítko.Kontrolka svítí, když je systém deaktivován.
S audio systémem nebo dotykovou obrazovkou
Nastavení se provádí v nabídce konfigurace vozidla.Stav systému zůstane v paměti, když bude zapalování vypnuto.

NOTIC E
Zadní parkovací senzory budou deaktivovány automaticky, pokud je k tažnému zařízení namontovanému v souladu s doporučeními výrobce připojen přívěs nebo nosič kol.V takovém případě se u zadní část vozidla zobrazí obrys přívěsu.
Parkovací senzory jsou deaktivovány, když funkce Park Assist měří prostor.Další informace o systému Park Assist najdete v příslušné části.
Provozní limity
Pokud je zavazadlový prostor plně naložený, může se vozidlo naklánět, což může mít vliv na měření vzdálenosti.
Porucha
V případě poruchy při couvání se tato výstražná kontrolka na přístrojové desce rozsvítí, za doprovodu zprávy na displeji a zvukového signálu (krátké pípnutí).Nechte systém zkontrolovat u dealera TOYOTA nebo v kvalifikovaném servisu.
Top Rear Vision
Informace najdete v části Obecná doporučení pro používání asistentů pro jízdu nebo manévrování.

Jakmile zařadíte zpátečku, když běží motor, zobrazí tento systém pohledy na blízké okolí vozidla na dotykové obrazovce pomocí kamery v zadní části vozidla.



Obrazovka bude rozdělena na dvě části s kontextovým pohledem a pohledem svrchu vozidla na bezprostřední okolí.Parkovací senzory doplňují informace k pohledu z prostoru nad vozidlem.Mohou se zobrazit různé kontextové pohledy:– standardní pohled,– 180° pohled,– pohled se zoomem.Ve výchozím nastavení je aktivní režim AUTO.V tomto režimu systém zvolí zobrazení nejlepšího pohledu (standardní nebo se zoomem).Typ pohledu lze kdykoli během manévru změnit.Stav funkce se neuloží, když je zapalování
vypnuto.
