2020 TOYOTA PROACE CITY VERSO Eksploatavimo vadovas (in Lithuanian)

193
Gedimo kelyje atveju
8
► Atvirkštine tvarka atjunkite užvedimo kabelius.► Leiskite varikliui veikti bent 30 minučių: pavažiuokite arba palikite transporto priemonę stovėti, kad akumuliatorius būtų normaliai įkrautas.
WARNI NG
Norėdami atjungti, atlikite procedūrą
atvirkštine tvarka.
NOTIC E
Kai kurios funkcijos, įskaitant „„Stop-Start““, nepasiekiamos, jei akumuliatorius įkrautas nepakankamai.
Akumuliatoriaus įkrovimas
naudojant akumuliatoriaus
įkroviklį
Siekiant optimalaus akumuliatoriaus veikimo, labai svarbu palaikyti tinkamą įkrovos lygį.Kai kuriais atvejais gali reikėti įkrauti akumuliatorių:– jei transporto priemone paprastai važinėjama trumpais atstumais;– jei planuojama transporto priemone kelias savaites nesinaudoti.Kreipkitės į TOYOTA įgaliotąjį atstovą arba kvalifikuotą autoservisą.
WARNI NG
Norėdami patys įkrauti transporto priemonės akumuliatorių, naudokite tik įkroviklį, derantį su 12 V vardinės įtampos švino-rūgšties akumuliatoriais.
WARNI NG
Laikykitės įkroviklio gamintojo pateiktų instrukcijų.Jokiu būdu nesumaišykite polių.
NOTIC E
Akumuliatoriaus atjungti nebūtina.
► Išjunkite uždegimą.► Išjunkite visus elektros vartotojus (garso sistemą, apšvietimą, valytuvus ir pan.).

► Prieš prijungdami kabelius prie akumuliatoriaus, išjunkite įkroviklį B, kad išvengtumėte pavojingų kibirkščių.► Užtikrinkite, kad įkroviklio kabeliai būtų geros būklės.► Pakelkite plastikinį dangtelį nuo (+) kontakto (jei toks transporto priemonėje yra).► Prijunkite įkroviklio B kabelius, kaip nurodyta toliau:• prijunkite teigiamą (+) raudoną kabelį prie akumuliatoriaus (+) kontakto A;• prijunkite neigiamą (–) juodą kabelį prie įžeminimo taško C, esančio ant transporto priemonės.► Įkrovimo pabaigoje, prieš atjungdami kabelius nuo akumuliatoriaus A, išjunkite įkroviklį B.
24v 12v
WARNI NG
Jei yra šis lipdukas, naudokite tik 12 V įkroviklį, kad negrįžtamai nesugadintumėte sistemos „„Stop-Start““ elektros komponentų.

194
WARNI NG
Niekada nebandykite įkrauti užšalusio akumuliatoriaus, nes kyla sprogimo pavojus!Užšalus akumuliatoriui, paprašykite, kad jį patikrintų TOYOTA įgaliotasis atstovas arba kvalifikuotas autoservisas, kurio specialistai patikrins, ar nepažeisti vidiniai komponentai ir ar neįtrūkęs korpusas, dėl ko galėtų nutekėti nuodingos ir ėsdinančios rūgšties.
Akumuliatoriaus atjungimas
Siekiant palaikyti tinkamą įkrovos lygį, kad būtų galima užvesti variklį, jei transporto priemonės ketinama ilgesnį laiką nenaudoti rekomenduojama atjungti akumuliatorių.Prieš atjungdami akumuliatorių:► uždarykite visas dureles, langus, bagažinės dangtį bei stoglangį;► išjunkite visus elektrą vartojančius įrenginius (garso sistemą, valytuvus, priekinius žibintus ir pan.);
► išjunkite uždegimą ir palaukite keturias minutes.Nuo akumuliatoriaus pakanka atjungti teigiamą (+) gnybtą.
Sparčiojo atleidimo gnybtas
Teigiamo (+) gnybto atjungimas

► Visiškai pakelkite svirtį A, kad atleistumėte spaustuką B.► Pakelkite ir nuimkite spaustuką B.Teigiamo (+) gnybto prijungimas

► Visiškai pakelkite svirtį A.► Sumontuokite atidarytą spaustuką B ant teigiamo (+) kontakto.► Iki galo nuspauskite spaustuką B žemyn.
► Nuleiskite svirtį A, kad užrakintumėte spaustuką B.
WARNI NG
Nespauskite svirties per jėgą: tinkamai nenustačius spaustuko, nebus įmanoma jo užrakinti: pradėkite procedūrą iš naujo.
Po prijungimo
Vėl prijungę akumuliatorių, įjunkite uždegimą ir palaukite 1 minutę, kad būtų inicijuotos elektroninės sistemos, tada užveskite variklį.Vis dėlto, jei šios procedūros metu kiltų problemų, susisiekite su TOYOTA įgaliotuoju atstovu arba paprašykite, kad padėtų kvalifikuotos remonto dirbtuvės.Pagal atitinkamą skirsnį patys nustatykite tam tikras sistemas iš naujo:– nuotolinio valdymo raktelį arba elektroninį raktelį (atsižvelgiant į versiją);– elektra valdomus langus;– elektra valdomas dureles;– datą ir laiką;– išankstines radijo stočių nuostatas.

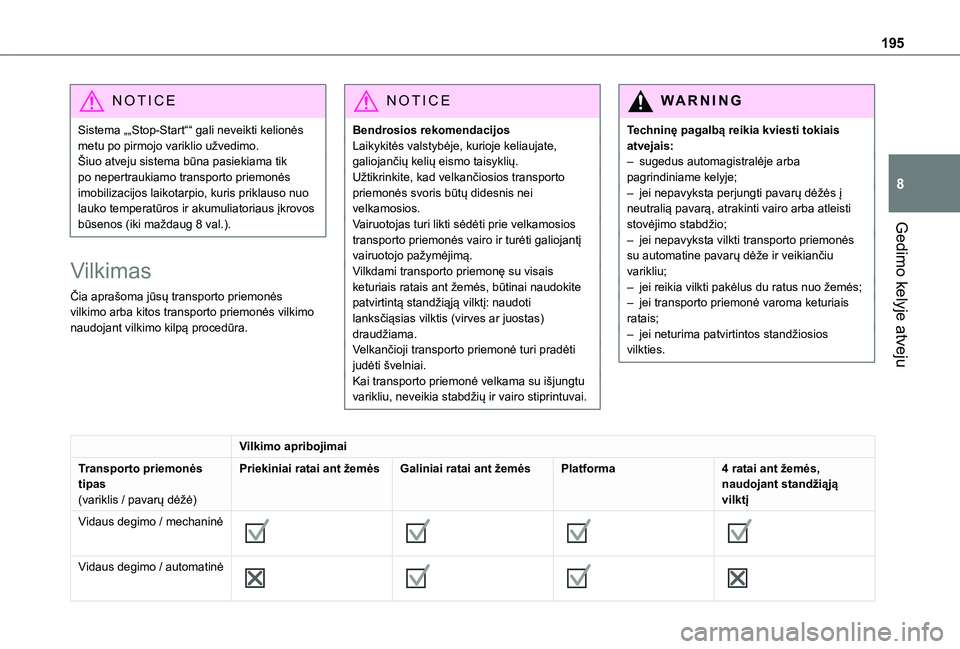

195
Gedimo kelyje atveju
8
NOTIC E
Sistema „„Stop-Start““ gali neveikti kelionės metu po pirmojo variklio užvedimo.Šiuo atveju sistema būna pasiekiama tik po nepertraukiamo transporto priemonės imobilizacijos laikotarpio, kuris priklauso nuo lauko temperatūros ir akumuliatoriaus įkrovos būsenos (iki maždaug 8 val.).
Vilkimas
Čia aprašoma jūsų transporto priemonės vilkimo arba kitos transporto priemonės vilkimo naudojant vilkimo kilpą procedūra.
NOTIC E
Bendrosios rekomendacijosLaikykitės valstybėje, kurioje keliaujate, galiojančių kelių eismo taisyklių.Užtikrinkite, kad velkančiosios transporto priemonės svoris būtų didesnis nei velkamosios.Vairuotojas turi likti sėdėti prie velkamosios transporto priemonės vairo ir turėti galiojantį vairuotojo pažymėjimą.Vilkdami transporto priemonę su visais keturiais ratais ant žemės, būtinai naudokite patvirtintą standžiąją vilktį: naudoti lanksčiąsias vilktis (virves ar juostas) draudžiama.Velkančioji transporto priemonė turi pradėti judėti švelniai.Kai transporto priemonė velkama su išjungtu varikliu, neveikia stabdžių ir vairo stiprintuvai.
WARNI NG
Techninę pagalbą reikia kviesti tokiais atvejais:– sugedus automagistralėje arba pagrindiniame kelyje;– jei nepavyksta perjungti pavarų dėžės į neutralią pavarą, atrakinti vairo arba atleisti stovėjimo stabdžio;– jei nepavyksta vilkti transporto priemonės su automatine pavarų dėže ir veikiančiu varikliu;– jei reikia vilkti pakėlus du ratus nuo žemės;– jei transporto priemonė varoma keturiais ratais;– jei neturima patvirtintos standžiosios vilkties.
Vilkimo apribojimai
Transporto priemonės tipas(variklis / pavarų dėžė)
Priekiniai ratai ant žemėsGaliniai ratai ant žemėsPlatforma4 ratai ant žemės, naudojant standžiąją vilktį
Vidaus degimo / mechaninė







Vidaus degimo / automatinė

196
NOTIC E
Sugedus akumuliatoriui arba elektriniam stovėjimo stabdžiui, labai svarbu paskambinti techninei pagalbai, turinčiai platforminį sunkvežimį (išskyrus mechaninę pavarų dėžę).
Kaip pasiekti kilpą
NOTIC E
Daugiau informacijos apie įrankių komplektą rasite atitinkamame skirsnyje.
WARNI NG
Jei sumontuota mechaninė pavarų dėžė, nustatykite pavarų svirtį neutralioje padėtyje.Jei įrengta automatinė pavarų dėžė, nustatykite pavarų svirtį padėtyje N.Jei nesilaikysite šios instrukcijos, galite apgadinti stabdžių sistemos komponentus ir vėl užvedus variklį gali pritrūkti stabdymo pagalbos.
Transporto priemonės
vilkimas

► Priekiniame bamperyje nuslinkite pirštu nuo dangtelio centro iki viršutinio kampo (kaip parodyta pirmiau), kad atidarytumėte jį.► Iki galo įsukite vilkimo kilpą.► Sumontuokite standžiąją vilktį.► Įjunkite velkamosios transporto priemonės avarinį signalą.► Pajudėkite švelniai, važiuokite lėtai ir trumpą atstumą.
Kitos transporto priemonės
vilkimas

► Įkiškite raktelį į galiniame bamperyje esančią įrantą po atlanku.► Pasukite raktelį ir atidarykite atlanką.► Iki galo įsukite vilkimo kilpą.► Sumontuokite standžiąją vilktį.► Įjunkite velkamosios transporto priemonės avarinį signalą.► Pajudėkite švelniai, važiuokite lėtai ir trumpą atstumą.

197
Techniniai duomenys
9
Matmenys (mm)
Šie matmenys išmatuoti nepakrautoje transporto priemonėje.Transporto priemonė gaminama dviejų ilgių (L1 ir L2).Atsižvelgiant į ratų skersmenį, aukštis gali būti kitoks.

Transporto priemonės ilgis
L1L2
ABendrasis ilgis4 4034 753
BBendrasis aukštisBe stogo sijų1 800–1 8071 812–1 818
Su stogo sijomis1 837–1 8441 843–1 849
CRatų bazė2 7852 975
DPriekinė iškyša892
EGalinė iškyša726886
FPlotis (su veidrodėliais)Užlenkti1 921
Atlenkti2 107
GPriekinio tarpuvėžio plotis1 553
HGalinio tarpuvėžio plotis1 567

198
Variklio techniniai
duomenys ir velkami
kroviniai
Varikliai
Variklio charakteristikos pateiktos transporto priemonės registracijos dokumente ir pardavimo brošiūrose.
NOTIC E
Maksimali galia – tai patvirtinto tipo vertė, pasiekta ant stendo, vadovaujantis Europos teisės aktuose (Direktyvoje 1999/99/EB) nurodytomis sąlygomis.
Dėl papildomos informacijos kreipkitės į TOYOTA įgaliotąjį atstovą arba paprašykite, kad suteiktų kvalifikuotos remonto dirbtuvės.
Svorio rodikliai ir velkami
kroviniai
Su jūsų transporto priemone susiję svorio rodikliai ir velkami kroviniai nurodyti registracijos dokumente bei pardavimo brošiūroje.Be to, šios vertės papildomai pateiktos gamintojo plokštelėje arba etiketėje.Dėl papildomos informacijos kreipkitės į TOYOTA įgaliotąjį atstovą arba paprašykite, kad suteiktų kvalifikuotos remonto dirbtuvės.Nurodytas GTW (bendrasis autotraukinio svoris) ir velkamo krovinio vertės galioja iki maksimalaus 1 000 metrų (3 280 pėd.) aukščio virš jūros lygio. Velkamo krovinio svoris mažinamas po 10 % kas 1 000 metrų (3 280 pėd.) aukščio virš jūros lygio.Maksimalus leistinas priekinės dalies svoris turi atitikti leistiną vilkimo kablio apkrovą.
WARNI NG
Kai lauke karšta, siekiant apsaugoti variklį gali būti ribojama transporto priemonės galia. Kai lauko temperatūra viršija 37 °C, apribokite velkamą svorį.
WARNI NG
Velkant su net ir nedaug pakrauta transporto priemone, gali suprastėti jos valdymo savybės.Velkant priekabą, ilgėja stabdymo kelias.Transporto priemone vilkdami priekabą, niekada neviršykite 100 km/h (62 myl./val.) greičio (laikykitės galiojančių kelių eismo taisyklių).
NOTIC E
Jei aukšta lauko temperatūra, sustojus transporto priemonei rekomenduojama leisti varikliui paveikti laisvosiomis apsukomis 1–2 minutes, kad jis atvėstų.

199
Techniniai duomenys
9
Varikliai ir vilkimo apkrovos – BENZININIS, „EURO 6.3“
Variklis„1.2Turbo“, 110 AG„1.2Turbo“, 130 AG
Pavarų dėžėMechaninė, 6 laipsniųAutomatinė, 8 laipsnių
KodasEB2ADT MB6 STTDEB2ADTS ATN8 STTD
IlgisL1L2L1L2
Modelio kodas5 sėdimosios vietos


ERHNSR-AERHNSR-C
7 sėdimosios vietos


ERHNSR-BERHNSR-D
Darbinis tūris (kub. cm)1 1991 199
Maks. galia (EB standartas, kW)8196
DegalaiBešviniaiBešviniai
Priekaba su stabdžiais (patenkanti į GTW apribojimus) 12 % nuolydyje
5 sėdimosios vietos1 150 kg (2 535 sv.)1 100 kg (2 425 sv.)1 200 kg (2 645 sv.)1 150 kg (2 535 sv.)
7 sėdimosios vietos1 000 kg (2 204 sv.)900 kg (1 984 sv.) / 950 kg (2 094 sv.)
1 050 kg (2 314 sv.)1 000 kg (2 204 sv.) / 950 kg (2 094 sv.)
Priekaba be stabdžių5 sėdimosios vietos720 kg (1 587 sv.) / 730 kg (1 609 sv.)
750 kg (1 653 sv.)740 kg (1 631 sv.) / 750 kg (1 653 sv.)
750 kg (1 653 sv.)
7 sėdimosios vietos750 kg (1 653 sv.)750 kg (1 653 sv.)
Maksimalus leistinas priekinės dalies svoris (vilkimo kablio apkrova)
5 sėdimosios vietos74 kg (163 sv.)74 kg (163 sv.)74 kg (163 sv.)74 kg (163 sv.)
7 sėdimosios vietos50 kg (110 sv.) / 70 kg (154 sv.)
50 kg (110 sv.)70 kg (154 sv.) / 50 kg (110 sv.)
50 kg (110 sv.)

200
Varikliai ir vilkimo apkrovos – DYZELINIS, „EURO“ standartai 6.2 ir 6.3
Variklis1.5D-4D 100 AG1.5D-4D 130 AG
Pavarų dėžėMechaninė, 5 laipsniųMechaninė, 6 laipsniųAutomatinė, 8 laipsnių
KodasDV5RD BE STTD - TBCDV5RC ML6 STTDDV5RC ATN8 STTD
IlgisL1L1L2L1L2
Modelio kodas5 sėdimo-sios vietos


ECYHYC-AECYHZJ-AECYHZJ-CECYHZR-AECYHZR-C
7 sėdimo-sios vietos


ECYHYC-BECYHZJ-BECYHZJ-DECYHZR-BECYHZR-D
Darbinis tūris (kub. cm)1 4991 4991 499
Maks. galia (EB standartas, kW)759696
DegalaiDyzelinasDyzelinasDyzelinas
Priekaba su stabdžiais (patenkanti į GTW apribojimus) 12 % nuolydyje
5 sėdimosios vietos1 300 kg (2 866 sv.)1 500 kg (3 307 sv.)1 450 kg (3 196 sv.)1 300 kg (2 866 sv.)1 225 kg (2 700 sv.) / 1 250 kg (2 755 sv.)
7 sėdimosios vietos1 150 kg (2 535 sv.)1 350 kg (2 976 sv.)1 250 kg (2 755 sv.)1 100 kg (2 425 sv.) / 1 150 kg (2 535 sv.)
1 050 kg (2 314 sv.) / 1 100 sv. (2 425 sv.)
Priekaba be stabdžių5 sėdimosios vietos740 kg (1 631 sv.) / 750 kg (1 653 sv.)750 kg (1 653 sv.)750 kg (1 653 sv.)750 kg (1 653 sv.)750 kg (1 653 sv.)
7 sėdimosios vietos750 kg (1 653 sv.)
Maksimalus leistinas priekinės dalies svoris (vilkimo kablio apkrova)
5 sėdimosios vietos74 kg (163 sv.)74 kg (163 sv.)74 kg (163 sv.)52 kg (114 sv.)74 kg (163 sv.)
7 sėdimosios vietos60 kg (132 sv.) 55 kg (121 sv.) / 60 kg (132 sv.)
50 kg (110 sv.)50 kg (110 sv.)50 kg (110 sv.)
