2020 TOYOTA PROACE CITY Instrukcja obsługi (in Polish)

193
W razie awarii
8
WARNI NG
Nigdy nie podejmować prób ładowania zamarzniętego akumulatora. Może to spowodować jego wybuch.Jeżeli akumulator zamarzł, należy oddać go do sprawdzenia dealerowi TOYOTA lub wykwalifikowanemu warsztatowi, który sprawdzi, czy wewnętrzne podzespoły zostały uszkodzone i obudowa jest popękana, co mogłoby spowodować wyciek toksycznego i korozyjnego kwasu.
Odłączanie akumulatora
Aby zachować stan naładowania odpowiedni do uruchamiania silnika, zalecamy odłączanie akumulatora, jeśli pojazd nie będzie używany przez dłuższy okres. Przed odłączeniem akumulatora► zamknąć wszystkie drzwi, okna, klapę tylną i okno dachowe,► wyłączyć wszystkie urządzenia zużywające
prąd (system audio, wycieraczki, reflektory itd.),► wyłączyć zapłon i odczekać cztery minuty.Na akumulatorze wystarczy odłączyć tylko zacisk (+).
Zacisk szybkiego odłączania
Odłączanie zacisku (+)

► Unieść całkowicie dźwignię A, aby zwolnić zacisk B.► Zdjąć zacisk B podnosząc i ściągając.Podłączanie zacisku (+)

► Unieść całkowicie dźwignię A.► Założyć z powrotem klamrę B na zacisku (+).► Wcisnąć do oporu zacisk B.
► Obniżyć dźwignię A, aby zablokować zacisk B.
WARNI NG
Nie przesuwać dźwigni na siłę, ze względu na brak możliwości zablokowania zacisku, jeśli nie jest prawidłowo ustawiony, procedurę należy rozpocząć od początku.
Po podłączeniu akumulatora
Po podłączeniu akumulatora należy włączyć zapłon i odczekać 1 minutę przed uruchomieniem silnika, aby umożliwić inicjalizację układów elektronicznych.Jednak, w przypadku utrzymywania się drobnych problemów po tej operacji, należy skontaktować się z dealerem TOYOTA lub wyspecjalizowany warsztat.Korzystając z opisów z odpowiednich punktów należy samemu zresetować określone systemy, takie jak:– kluczyk z pilotem lub kluczyk elektroniczny (w zależności od wersji),– szyby sterowane elektrycznie,– drzwi sterowane elektryczne,– data i godzina,– wstępne ustawienie stacji radiowych.

194
NOTIC E
System Stop i Start może nie działać w trakcie podróży po pierwszym uruchomieniu silnika.W takim przypadku system będzie dostępny dopiero po kolejnym okresie unieruchomienia pojazdu. Okres ten zależy od temperatury zewnętrznej i stanu naładowania akumulatora (około 8 godzin).
Holowanie
W tym rozdziale opisano procedurę holowania pojazdu lub używania swojego pojazdu do holowania innego pojazdu przy użyciu ucha do holowania.
NOTIC E
Ogólne zaleceniaNależy przestrzegać przepisów obowiązujących w kraju eksploatacji pojazdu.Upewnić się, że masa pojazdu holującego jest większa niż pojazdu holowanego.Kierowca musi siedzieć za kierownicą pojazdu holowanego i mieć ważne prawo jazdy.Podczas holowania pojazdu z czterema kołami na podłożu zawsze używać dyszla holowniczego z atestami. Nie wolno używać lin i pasów.Pojazd holujący musi ruszać powoli.Jeżeli pojazd jest holowany z wyłączonym silnikiem, nie działa wspomaganie hamowania i układu kierowniczego.
WARNI NG
Należy wezwać lawetę w następujących sytuacjach:– awaria pojazdu na autostradzie lub drodze ekspresowej;– brak możliwości przełączenia skrzyni biegów w pozycję neutralną, odblokowania kierownicy lub zwolnienia hamulca postojowego;– nie można holować pojazdów wyposażonych w automatyczną skrzynię biegów, gdy silnik pracuje;– holowanie z tylko dwoma kołami na podłożu;– pojazd z napędem na cztery koła;– brak dyszla holowniczego z atestami.
Ograniczenia związane z holowaniem
Rodzaj pojazdu(silnik / skrzynia biegów)Przednie koła na podłożuTylne koła na podłożuLawetaCztery koła na podłożu z dyszlem holowniczym
Spalanie wewnętrzne / ręczna








Spalanie wewnętrzne / automatyczna

195
W razie awarii
8

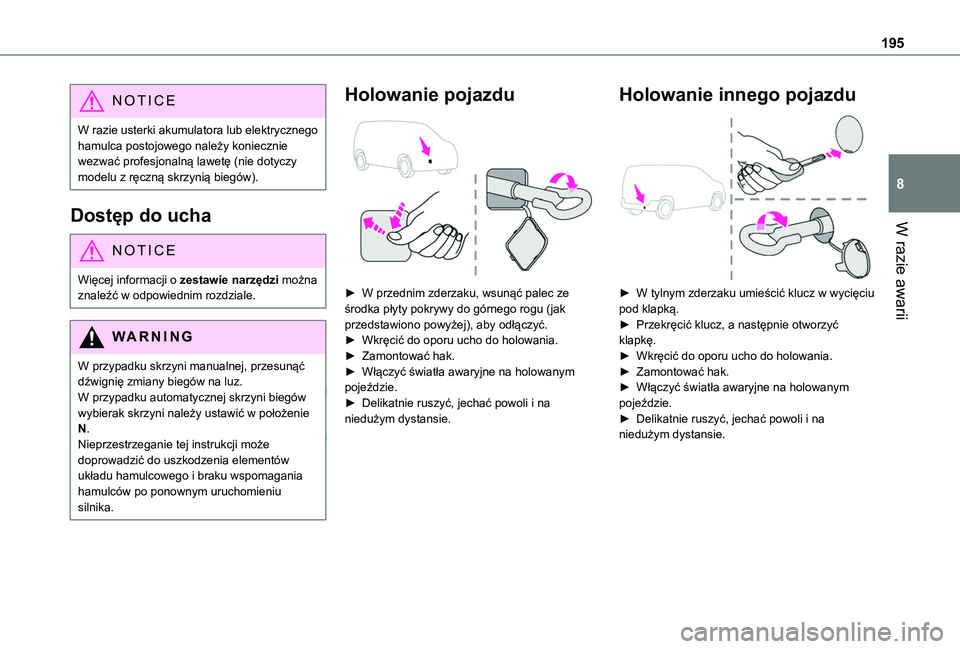

NOTIC E
W razie usterki akumulatora lub elektrycznego hamulca postojowego należy koniecznie wezwać profesjonalną lawetę (nie dotyczy modelu z ręczną skrzynią biegów).
Dostęp do ucha
NOTIC E
Więcej informacji o zestawie narzędzi można znaleźć w odpowiednim rozdziale.
WARNI NG
W przypadku skrzyni manualnej, przesunąć dźwignię zmiany biegów na luz.W przypadku automatycznej skrzyni biegów wybierak skrzyni należy ustawić w położenie N.Nieprzestrzeganie tej instrukcji może doprowadzić do uszkodzenia elementów układu hamulcowego i braku wspomagania hamulców po ponownym uruchomieniu silnika.
Holowanie pojazdu

► W przednim zderzaku, wsunąć palec ze środka płyty pokrywy do górnego rogu (jak przedstawiono powyżej), aby odłączyć.► Wkręcić do oporu ucho do holowania.► Zamontować hak.► Włączyć światła awaryjne na holowanym pojeździe.► Delikatnie ruszyć, jechać powoli i na niedużym dystansie.
Holowanie innego pojazdu

► W tylnym zderzaku umieścić klucz w wycięciu pod klapką.► Przekręcić klucz, a następnie otworzyć klapkę.► Wkręcić do oporu ucho do holowania.► Zamontować hak.► Włączyć światła awaryjne na holowanym pojeździe.► Delikatnie ruszyć, jechać powoli i na niedużym dystansie.

196
Wymiary (mm)
Wymiary zostały zmierzone przy niezaładowanym pojeździe.Pojazd jest dostępny w wersjach o dwóch wysokościach (L1 i L2).Rzeczywiste wartości mogą się różnić w zależności od średnicy kół, masy ładunku, silnika itd.

197
Dane techniczne
9
Długość pojazdu
L1L2
ADługość całkowita44034753
BWysokość całkowitaWersja standardowa1796 do 18251812 do 1820
Wersja Worksite1840 do 18601849 do 1860
CRozstaw osi27852975
DZwis przedni892
EZwis tylny726886
FSzerokość wraz z lusterkamiZłożone1921
Rozłożone2107
GSzerokość osi przedniej1553/15631553
HSzerokość osi tylnej1569/15771549/1568

198


Długość pojazdu
L1L2
ISzerokość wnętrza między nadkolami1229
JMaksymalna szerokość wnętrzaBez drzwi przesuwnych1733
Z jednymi drzwiami przesuwnymi1630
Z dwoma drzwiami przesuwnymi1527
KWysokość otworuZ drzwiami na bocznych zawiasach1137
Z klapą tylną1197
LSzerokość otworu1242

199
Dane techniczne
9
Długość pojazdu
L1L2
MWysokość otworu1072
NWysokość przestrzeni ładunkowej(w zależności od kąta podłogi i wygięcia dachu)1200 do 1270
WWysokość progu przestrzeni ładunkowejWersja standardowa548 do 588X
Wersja standardowa z wyższą masą użyteczną568 do 578561 do 565
Wersja Worksite602 do 610605 do 610
PSzerokość otworuMaks.675
Min.641
QWysokość progu przestrzeni ładunkowejWersja standardowa534 do 558
Wersja standardowa z wyższą masą użyteczną551 do 558543 do 552
Wersja Worksite574 do 581575 do 587

200



Długość pojazdu
L1L2
RDługość podłogi wnętrzaZe ścianką działową18172167
Z drabiną17902140
SMaksymalna długość ładunku(Z zamocowaną osłoną)30903440
