2020 TOYOTA PROACE CITY Instrukcja obsługi (in Polish)

161
Informacje praktyczne
7
NOTIC E
Więcej informacji na temat danego haka holowniczego dostępnych jest w dostarczanej z nim instrukcji obsługi.
WARNI NG
Jeśli nie holujemy przyczepy, szybko odłączalny hak holowniczy należy zdjąć.
Wskaźnik nadmiernego
obciążenia

Wskaźnik nadmiernego obciążenia jest funkcją wspomagającą, która informuje o przekroczeniu maksymalnej dopuszczalnej masy. Może to być masa własna pojazdu (GVW) lub maksymalny dopuszczalny nacisk na każdą oś (przednią i tylną) (GAWR).
WARNI NG
Wskaźnik nie zwalnia użytkownika z jego obowiązków.
NOTIC E
Nawet jeżeli ładunek zostanie zważony prawidłowo, wskaźnik nadmiernego obciążenia może zostać włączony w związku z dowolnym czynnikiem zwiększającym jego masę po pomiarze (np. kierowca / dodatkowi pasażerowie lub uzupełnienie paliwa).


WARNI NG
Obciążenie obejmuje masę elementów umieszczonych w przestrzeni ładunkowej (w tym mocowania, np. półki), a także masę wszystkich pasażerów pojazdu, ilość paliwa i różnego wyposażenia pojazdu.Aby zapewnić optymalne działanie systemu, pojazd należy zaparkować i ładować na równym podłożu (unikać następujących warunków: parkowanie na wzniesieniu lub częściowo na chodniku).
WARNI NG
Podczepienie przyczepy do pojazdu może wpłynąć na działanie tego systemu.
Obsługa
Pomiar masy obciążenia pojazdu jest uruchamiany w następujących przypadkach:► automatycznie po uruchomieniu silnika;

ON► po naciśnięciu przycisku w przestrzeni ładunkowej, gdy pojazd jest nieruchomy. System jest aktywny przez pięć minut.
Wyświetlacz obciążenia w przestrzeni ładunkowej
ON
Jeżeli masa obciążenia pojazdu zbliży się do maksymalnego dopuszczalnego obciążenia, zaświecą kontrolki informacyjne na tych przyciskach.
ON

162
Jeżeli masa obciążenia pojazdu przekroczy maksymalne dopuszczalne obciążenie, zaświecą kontrolki informacyjne na tych przyciskach.
Wyświetlacz pomiaru na panelu wskaźników


Jeżeli masa obciążenia pojazdu przekroczy maksymalne dopuszczalne obciążenie, zaświeci ta kontrolka.
Nieprawidłowe działanie
Wyświetlanie usterki w przestrzeni ładunkowej
Po uruchomieniu pomiaru z przestrzeni ładunkowej wskaźniki trzech przycisków migają jednocześnie przez trzy sekundy, a potem gasną.Skontaktuj się z dealerem TOYOTA lub wykwalifikowanym warsztatem.
Informacje wyświetlane na panelu wskaźników


Zaświecą te kontrolki ostrzegawcze i zostanie wyświetlony odpowiedni komunikat.Skontaktuj się z dealerem TOYOTA lub wykwalifikowanym warsztatem.
Tryb oszczędzania energii
System, który zarządza czasem trwania wykorzystania określonych funkcji mających na celu zachowanie określonego poziomu naładowania akumulatora.Po wyłączeniu silnika i dla maksymalnego łącznego okresu około 40 minut możemy nadal korzystać z funkcji takich jak system audio i telematyki, wycieraczki, światła mijania, lampki oświetlenia wewnętrznego itd.
Przełączanie na tryb
Na panelu przyrządów wyświetlany jest komunikat, że pojazd przełączył się w tryb ekonomiczny, a aktywne funkcje zostały przełączone na tryb gotowości.
NOTIC E
Jeśli w tym czasie połączenie telefoniczne jest w toku, system głośnomówiący audio pojazdu pozwoli utrzymać ją przez około 10 minut.
Wychodzenie z trybu
Funkcje te zostaną automatycznie ponownie aktywowane przy następnym korzystaniu z pojazdu.Aby natychmiast przywrócić możliwość korzystania z tych funkcji należy uruchomić i pozostawić włączony silnik:– przez mniej niż 10 minut, aby korzystać ze sprzętu przez około 5 minut,– przez więcej niż 10 minut, aby korzystać ze sprzętu przez około 30 minut,Pozostawić silnik uruchomiony przez okres potrzebny na wystarczające naładowanie akumulatora.Nie należy ciągle wyłączać i włączać silnika, aby
naładować akumulator.
WARNI NG
Wyładowany akumulator uniemożliwi uruchomienie silnika.Więcej informacji o akumulatorze 12 V można znaleźć w odpowiednim rozdziale.

163
Informacje praktyczne
7
Tryb redukcji poboru
prądu
System, który zarządza korzystaniem z określonych funkcji w zależności od poziomu naładowania akumulatora.Podczas jazdy, funkcja redukcji poboru prądu czasowo dezaktywuje określone funkcje takie jak klimatyzacja lub podgrzewana tylna szyba.Dezaktywowane funkcje są ponownie aktywowane automatycznie, jeśli warunki na to pozwalają.
Relingi/bagażnik dachowy
WARNI NG
ZaleceniaNależy równomiernie rozłożyć obciążenie, unikając przeciążenia jednej ze stron.Najcięższą część ładunku należy ustawić jak najbliżej dachu.
Pewnie zamocować ładunek.Należy jechać delikatnie: pojazd będzie bardziej podatny na boczny wiatr, a jego stabilność może się zmienić na niekorzyść.Regularnie sprawdzać mocowanie relingów i bagażnika dachowego przynajmniej przed każdą podróżą.
WARNI NG
W przypadku przewożenia bagażu (o wysokości nieprzekraczającej 40 cm) na dachu nie wolno przekraczać następujących wartości:– Belki poprzeczne na relingach: 80 kg.– Dwie belki poprzeczne przykręcone do dachu: 100 kg.– Trzy belki poprzeczne przykręcone do dachu: 150 kg.– Bagażnik aluminiowy: 120 kg.– Bagażnik stalowy: 115 kg.Jeżeli wysokość przekracza 40 cm, należy dostosować prędkość pojazdu do profilu drogi, aby uniknąć uszkodzenia relingów lub bagażnika dachowego i mocowań pojazdu.Aby zapoznać się z przepisami dotyczącymi przewożenia ładunków dłuższych niż pojazd, należy zapoznać się z prawem krajowym.


WARNI NG
Ze względów bezpieczeństwa i aby zapobiec uszkodzeniom dachu rzeczą zasadniczą jest, aby stosować relingi i bagażniki dachowe homologowane dla danego pojazdu.Należy przestrzegać instrukcji montażu i użytkowania zawartych w instrukcji obsługi dostarczonej z relingami lub bagażnikiem dachowym.


Aby zamocować relingi lub bagażnik dachowy, użyj punktów mocowania przeznaczonych do
tego celu:► Zdejmij osłony mocowań umieszczone na dachu pojazdu.► Umieść wszystkie mocowania na miejscu i zamocuj je na dachu jedno po drugim.► Upewnij się, że relingi lub bagażnik dachowy są zamocowane prawidłowo (poruszając nimi).Relingi można dopasować do punktów mocowań.

164

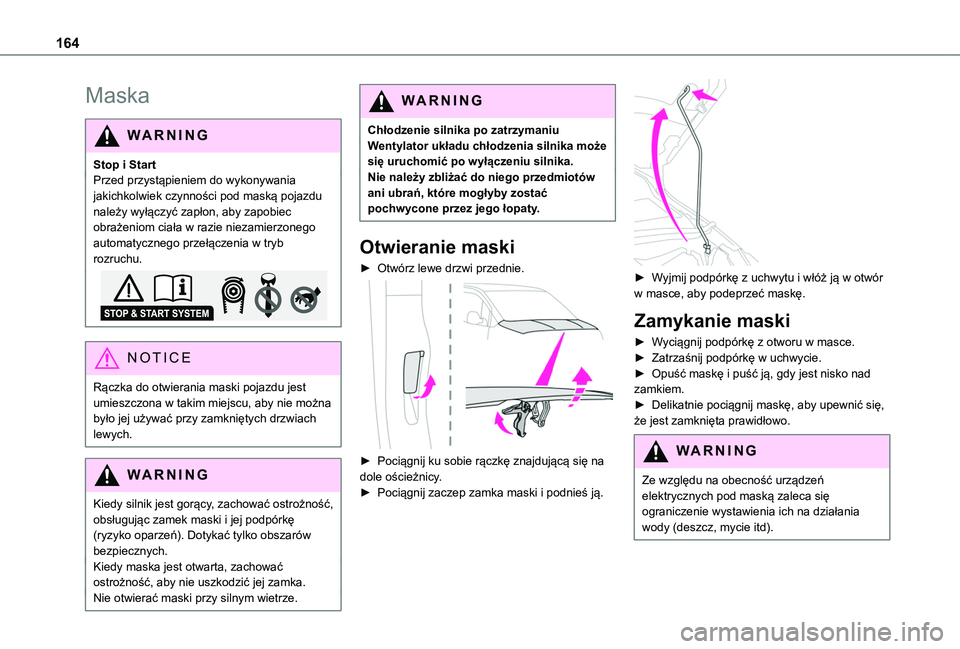

Maska
WARNI NG
Stop i StartPrzed przystąpieniem do wykonywania jakichkolwiek czynności pod maską pojazdu należy wyłączyć zapłon, aby zapobiec obrażeniom ciała w razie niezamierzonego automatycznego przełączenia w tryb rozruchu.
NOTIC E
Rączka do otwierania maski pojazdu jest umieszczona w takim miejscu, aby nie można było jej używać przy zamkniętych drzwiach lewych.
WARNI NG
Kiedy silnik jest gorący, zachować ostrożność, obsługując zamek maski i jej podpórkę (ryzyko oparzeń). Dotykać tylko obszarów bezpiecznych.Kiedy maska jest otwarta, zachować ostrożność, aby nie uszkodzić jej zamka.
Nie otwierać maski przy silnym wietrze.
WARNI NG
Chłodzenie silnika po zatrzymaniuWentylator układu chłodzenia silnika może się uruchomić po wyłączeniu silnika.Nie należy zbliżać do niego przedmiotów ani ubrań, które mogłyby zostać pochwycone przez jego łopaty.
Otwieranie maski
► Otwórz lewe drzwi przednie.

► Pociągnij ku sobie rączkę znajdującą się na dole ościeżnicy.► Pociągnij zaczep zamka maski i podnieś ją.

► Wyjmij podpórkę z uchwytu i włóż ją w otwór w masce, aby podeprzeć maskę.
Zamykanie maski
► Wyciągnij podpórkę z otworu w masce.► Zatrzaśnij podpórkę w uchwycie.► Opuść maskę i puść ją, gdy jest nisko nad zamkiem. ► Delikatnie pociągnij maskę, aby upewnić się, że jest zamknięta prawidłowo.
WARNI NG
Ze względu na obecność urządzeń elektrycznych pod maską zaleca się ograniczenie wystawienia ich na działania wody (deszcz, mycie itd).

165
Informacje praktyczne
7
Komora silnika
Silnik przedstawiony na rysunkach ma jedynie charakter informacyjny.Lokalizacja następujących elementów może się różnić:– Filtr powietrza– Wskaźnik bagnetowy oleju silnikowego– Korek wlewu oleju silnikowego
Silnik benzynowy

Silnik wysokoprężny

1.Zbiornik płynu do spryskiwaczy
2.Zbiornik płynu chłodzącego
3.Zbiornik płynu hamulcowego
4.Akumulator/bezpieczniki
5.Masa (-)
6.Skrzynka bezpieczników
7.Filtr powietrza
8.Korek wlewu oleju silnikowego
9.Wskaźnik bagnetowy oleju silnikowego
WARNI NG
Układ paliwowy oleju napędowego pracuje pod bardzo wysokim ciśnieniem.Wszystkie prace nad tym układem powinny być wykonywane wyłącznie przez dealera TOYOTA lub wykwalifikowany warsztat.
Sprawdzanie poziomu
płynów
Regularnie sprawdzaj poziomy wymienionych poniżej płynów, postępując zgodnie z harmonogramem przeglądów okresowych producenta. W razie potrzeby uzupełnij płyny, o ile nie stwierdzono inaczej.
Jeżeli poziom płynu spadnie znacząco, zleć kontrolę odpowiedniego układu dealerowi TOYOTA lub wykwalifikowanemu warsztatowi.
WARNI NG
Należy używać płynów zgodnych z zaleceniami producenta i dobranych do wersji silnika pojazdu.
WARNI NG
Zachować ostrożność, wykonując czynności w komorze silnika, ponieważ niektóre miejsca silnika mogą się mocno nagrzewać (ryzyko oparzeń), a wentylator układu chłodzenia może się uruchomić w dowolnym momencie (nawet przy wyłączonym zapłonie).
Używane produkty
WARNI NG
Unikać długotrwałego kontaktu zużytego oleju lub płynów ze skórą.Większość tych płynów jest szkodliwa dla zdrowia i bardzo korozyjna.
ECO
Nie wylewać zużytych olejów ani płynów do kanalizacji ani na glebę.Wylewać zużyte oleje do przeznaczonych do tego celu specjalnych pojemników u dealera TOYOTA lub w wykwalifikowanym warsztacie.
Olej silnikowy
Poziom oleju zaleca się sprawdzać po co najmniej 30 minutach od wyłączenia silnika, gdy pojazd stoi na poziomym podłożu. Można użyć wskaźnika poziomu oleju na panelu

166
wskaźników, gdy zapłon jest włączony (pojazdy wyposażone w miernik elektryczny), lub wskaźnika bagnetowego.Konieczność dolewania oleju (lub jego wymiany) między dwoma przeglądami okresowymi nie oznacza usterki. Zaleca się sprawdzanie poziomu i uzupełnianie w razie potrzeby co 5000 km.
WARNI NG
Aby utrzymać silnik w dobrym stanie i zapewnić sprawne działanie układu kontroli spalin, nie wolno używać żadnych dodatków do oleju silnikowego.
Sprawdzanie za pomocą wskaźnika
bagnetowego
Lokalizacja wskaźnika bagnetowego została pokazana na rysunku odpowiedniej komory silnika.► Chwyć wskaźnik bagnetowy za jego kolorowy uchwyt i wyciągnij go całkowicie.► Wytrzyj koniec wskaźnika bagnetowego czystą, niepozostawiającą kłaczków szmatką.

► Włóż wskaźnik bagnetowy i wsuń go do oporu, a następnie wyciągnij ponownie, aby sprawdzić poziom oleju. Poprawny poziom jest wtedy, gdy olej jest między oznaczeniami A (maks.) i B (min.).Nie uruchamiaj silnika, jeżeli poziom oleju jest:– powyżej oznaczenia A: skontaktuj się z dealerem TOYOTA lub wykwalifikowanym warsztatem;– poniżej oznaczenia B: niezwłocznie uzupełnij olej silnikowy.
WARNI NG
Klasa olejuPrzed uzupełnieniem lub wymianą oleju silnikowego należy upewnić się, że olej jest przeznaczony do danego silnika i ma właściwości zgodne z zaleceniami w harmonogramie przeglądów okresowych dostarczonymi z pojazdem (lub dostępnych u dealera TOYOTA i w wykwalifikowanym warsztacie).Użycie niezalecanego oleju silnikowego może spowodować utratę gwarancji w przypadku usterki silnika.
Uzupełnianie oleju silnikowego
Lokalizacja korka wlewu oleju została przedstawiona na odpowiednim widoku komory silnika.
► Dolewaj niewielkie ilości oleju, unikając rozlewania na podzespoły silnika (ryzyko pożaru).► Poczekaj kilka minut przed ponownym sprawdzeniem poziomu za pomocą wskaźnika bagnetowego.► Dolej oleju, jeżeli jego poziom jest nadal zbyt niski.► Po sprawdzeniu poziomu ostrożnie dokręć korek wlewu oleju i włóż wskaźnik bagnetowy do jego otworu.
NOTIC E
Po 30 minutach od uzupełnienia oleju sprawdź wskaźnik poziomu oleju na panelu wskaźników, gdy zapłon jest włączony.
Płyn hamulcowy
Poziom tego płynu powinien być bliski oznaczeniu „MAX”. Jeżeli tak nie jest, sprawdź zużycie klocków hamulcowych.Aby dowiedzieć się, jak często wymieniać płyn hamulcowy, zapoznaj się z harmonogramem przeglądów okresowych producenta.
WARNI NG
W przypadku uzupełniania płynu
hamulcowego należy oczyścić korek przed jego ponownym dokręceniem. Używać tylko płynu hamulcowego DOT4 z zamkniętego pojemnika.

167
Informacje praktyczne
7
Płyn chłodzący silnika
Regularnie sprawdzaj poziom płynu chłodzącego silnika.Konieczność dolewania tego płynu między dwoma przeglądami okresowymi nie oznacza usterki.Kontrolę i uzupełnianie należy wykonywać przy zimnym silniku.Niski poziom płynu chłodzącego może spowodować poważne uszkodzenie silnika.Poziom tego płynu powinien być bliski oznaczeniu „MAX”, ale nie powinien go przekraczać.Jeżeli poziom jest blisko lub poniżej oznaczenia „MIN”, należy go dolać.Gdy silnik jest gorący, temperaturę płynu obniża wentylator.Ze względu na ciśnienie panujące w układzie chłodzenia przed wykonaniem jakichkolwiek czynności poczekaj przynajmniej godzinę po wyłączeniu silnika.Aby uniknąć oparzeń, jeżeli zachodzi potrzeba
szybkiego otwarcia układu, owiń korek szmatką i odkręć go o dwa obroty w celu uwolnienia ciśnienia.Po obniżeniu ciśnienia odkręć korek i dolej płynu do wymaganego poziomu.
Płyn do spryskiwaczy
W razie potrzeby uzupełnić do wymaganego poziomu.Pojemność zbiornika:
– 5,3 l w wersjach przeznaczonych do regionów z długimi i mroźnymi zimami;– 2,2 l w innych wersjach.
Dane techniczne płynu do
spryskiwaczy
Zbiornik płynu do spryskiwaczy należy uzupełniać gotową mieszanką.W okresach zimowych (przy temperaturach poniżej zera) należy używać płynu zawierającego środek zapobiegający zamarzaniu przystosowany do panujących warunków. Zapewni to ochronę elementów systemu (pompy, zbiornika, kanalików, spryskiwaczy itd.) przed uszkodzeniami.
WARNI NG
Nie wolno wlewać czystej wody (zagrożenie zamarznięcia, odkładania się kamienia itd.).
Dodatki do oleju
napędowego (silnik
wysokoprężny z filtrem
cząstek stałych)
lub Po osiągnięciu poziomu minimalnego zbiornika środka do filtra cząstek stałych zaświeci ta kontrolka ostrzegawcza oraz zostanie wyemitowany sygnał dźwiękowy i wyświetlony komunikat ostrzegawczy o niskim poziomie środka.
Uzupełnianie
Uzupełnienie tego środka należy zlecić niezwłocznie dealerowi TOYOTA lub wykwalifikowanemu warsztatowi.
AdBlue (Silniki
wysokoprężne)
Alarm jest wyzwalany, gdy zostanie osiągnięty poziom rezerwy.Więcej informacji o wskaźnikach zasięgu AdBlue można znaleźć w odpowiednim rozdziale.Aby uniknąć unieruchomienia pojazdu zgodnie z przepisami, należy uzupełnić zbiornik środka AdBlue.Więcej informacji o układzie doprowadzania AdBlue można znaleźć w odpowiednim rozdziale.

168
Kontrole
O ile nie stwierdzono inaczej, sprawdzaj te podzespoły zgodnie z harmonogramem przeglądów okresowych producenta i rodzajem silnika.W innym razie zleć ich sprawdzenie dealerowi TOYOTA lub wykwalifikowanemu warsztatowi.
WARNI NG
Używać tylko produktów zalecanych przez TOYOTA lub produktów o takiej samej jakości i identycznych właściwościach.Aby zapewnić optymalną pracę ważnych podzespołów, takich jak te w układzie hamulcowym, TOYOTA dobiera i oferuje wyjątkowe produkty.
Akumulator 12 V
Akumulator jest bezobsługowy.Należy jednak regularnie sprawdzać, czy klemy są prawidłowo dokręcone (wersje bez klem szybkorozłącznych), a bieguny akumulatora czyste.
NOTIC E
Więcej informacji o środkach ostrożności do
podjęcia przed wykonaniem jakichkolwiek czynności na akumulatorze 12 V można znaleźć w odpowiednim rozdziale.
WARNI NG
Wersje z funkcją Stop i Start są wyposażone w akumulator ołowiowo-kwasowy 12 V o specjalnej technologii wykonania i parametrach.Jego wymianę należy zlecić dealerowi TOYOTA lub wykwalifikowanemu warsztatowi.
Filtr kabiny pasażerskiej
W zależności od warunków otoczenia i sposobu eksploatacji pojazdu (np. zapylone powietrze, jazda po mieście) wymieniaj go dwa razy częściej w razie potrzeby.
NOTIC E
Zatkany filtr kabiny pasażerskiej może wpłynąć negatywnie na wydajność klimatyzacji i powodować niepożądane zapachy.
Filtr powietrza
W zależności od warunków otoczenia i sposobu eksploatacji pojazdu (np. zapylone powietrze, jazda po mieście) wymieniaj go dwa razy częściej w razie potrzeby.
Filtr oleju
Przy każdej wymianie oleju silnikowego trzeba wymienić również filtr oleju.
Ręczna skrzynia biegów
Skrzynia jest całkowicie bezobsługowa (nie wymaga wymiany oleju).
Skrzynia automatyczna
Skrzynia jest całkowicie bezobsługowa (nie wymaga wymiany oleju).
Klocki hamulcowe
Zużycie klocków hamulcowych zależy od stylu jazdy, w szczególności pojazdów eksploatowanych w mieście i na krótkich dystansach. Czasami może zajść potrzeba sprawdzenia stanu hamulców, nawet między przeglądami okresowymi pojazdu.O ile nie ma nieszczelności w układzie, spadek ilości płynu hamulcowego oznacza zużycie klocków hamulcowych.
NOTIC E
Po myciu pojazdu, w przypadku wysokiej wilgotności lub silnych wiatrów na tarczach i klockach hamulcowych może tworzyć się lód, powodując osłabienie ich skuteczności. Delikatnie docisnąć hamulce, aby je wysuszyć i usunąć lód.
