2020 TOYOTA PROACE CITY Instrukcja obsługi (in Polish)

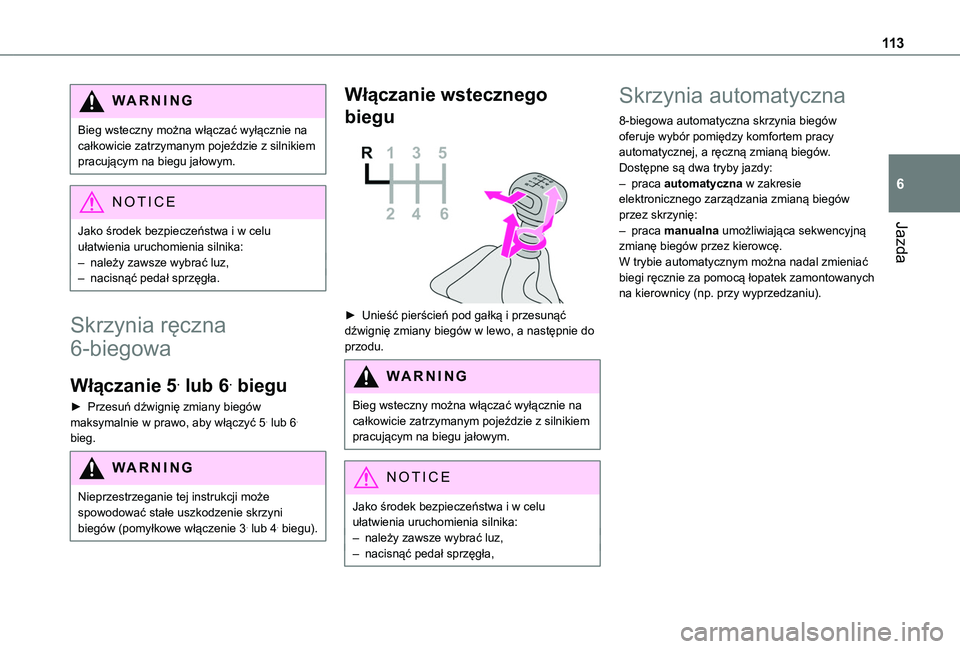

11 3
Jazda
6
WARNI NG
Bieg wsteczny można włączać wyłącznie na całkowicie zatrzymanym pojeździe z silnikiem pracującym na biegu jałowym.
NOTIC E
Jako środek bezpieczeństwa i w celu
ułatwienia uruchomienia silnika:– należy zawsze wybrać luz,– nacisnąć pedał sprzęgła.
Skrzynia ręczna
6-biegowa
Włączanie 5. lub 6. biegu
► Przesuń dźwignię zmiany biegów maksymalnie w prawo, aby włączyć 5. lub 6. bieg.
WARNI NG
Nieprzestrzeganie tej instrukcji może spowodować stałe uszkodzenie skrzyni biegów (pomyłkowe włączenie 3. lub 4. biegu).
Włączanie wstecznego
biegu

► Unieść pierścień pod gałką i przesunąć dźwignię zmiany biegów w lewo, a następnie do przodu.
WARNI NG
Bieg wsteczny można włączać wyłącznie na całkowicie zatrzymanym pojeździe z silnikiem pracującym na biegu jałowym.
NOTIC E
Jako środek bezpieczeństwa i w celu ułatwienia uruchomienia silnika:– należy zawsze wybrać luz,
– nacisnąć pedał sprzęgła,
Skrzynia automatyczna
8-biegowa automatyczna skrzynia biegów oferuje wybór pomiędzy komfortem pracy automatycznej, a ręczną zmianą biegów.Dostępne są dwa tryby jazdy:– praca automatyczna w zakresie elektronicznego zarządzania zmianą biegów przez skrzynię:– praca manualna umożliwiająca sekwencyjną zmianę biegów przez kierowcę.W trybie automatycznym można nadal zmieniać biegi ręcznie za pomocą łopatek zamontowanych na kierownicy (np. przy wyprzedzaniu).

11 4
Wybierak biegów
WARNI NG
Aby całkowicie bezpiecznie obrócić wybierak biegów, zaleca się utrzymywać stopę na pedale hamulca.
P.Park (parkowanie).
R.Reverse (bieg wsteczny).
N.Neutral (bieg neutralny).
D.Drive (praca w trybie automatycznym).
M.Manual (praca manualna umożliwiająca sekwencyjną zmianę biegów przez kierowcę).
NOTIC E
Pozycję N można stosować w korkach lub w tunelach myjni samochodowych.
Elementy sterowania
wbudowane w kierownicę

► Pociągnąć prawą „+” lub lewą „-” łopatkę sterującą, aby zmienić bieg w górę lub w dół.
NOTIC E
Elementami sterowania wbudowanymi w kierownicę nie można wybrać biegu neutralnego ani włączyć lub wyłączyć biegu wstecznego.
Informacje wyświetlane na
panelu wskaźników


Po przesunięciu wybieraka biegów lub naciśnięciu przycisku M na panelu wskaźników, wyświetlany jest odpowiedni bieg i kontrolka.Jeśli wartość jest nieprawidłowa, wyświetlany jest symbol „-”.► W przypadku wyświetlenia komunikatu „Foot on the brake” (Stopa na hamulcu) na panelu wskaźników należy mocno nacisnąć pedał hamulca.
Ruszanie
► Ze stopą na pedale hamulca, wybierz pozycję P.► Uruchom silnik.Jeśli warunki nie zostaną spełnione, emitowany jest sygnał dźwiękowy, któremu towarzyszy komunikat na ekranie panelu wskaźników.► Zwolnij hamulec postojowy.
► Wybierz pozycję R, N lub D.

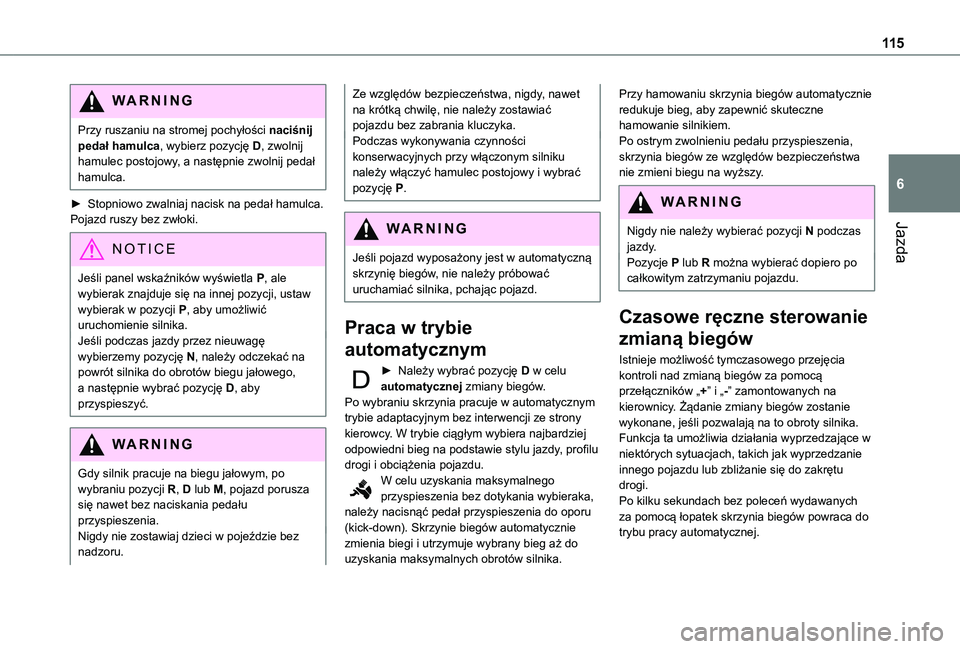

11 5
Jazda
6
WARNI NG
Przy ruszaniu na stromej pochyłości naciśnij pedał hamulca, wybierz pozycję D, zwolnij hamulec postojowy, a następnie zwolnij pedał hamulca.
► Stopniowo zwalniaj nacisk na pedał hamulca.Pojazd ruszy bez zwłoki.
NOTIC E
Jeśli panel wskaźników wyświetla P, ale wybierak znajduje się na innej pozycji, ustaw wybierak w pozycji P, aby umożliwić uruchomienie silnika.Jeśli podczas jazdy przez nieuwagę wybierzemy pozycję N, należy odczekać na powrót silnika do obrotów biegu jałowego, a następnie wybrać pozycję D, aby przyspieszyć.
WARNI NG
Gdy silnik pracuje na biegu jałowym, po wybraniu pozycji R, D lub M, pojazd porusza się nawet bez naciskania pedału przyspieszenia.Nigdy nie zostawiaj dzieci w pojeździe bez
nadzoru.
Ze względów bezpieczeństwa, nigdy, nawet na krótką chwilę, nie należy zostawiać pojazdu bez zabrania kluczyka.Podczas wykonywania czynności konserwacyjnych przy włączonym silniku należy włączyć hamulec postojowy i wybrać pozycję P.
WARNI NG
Jeśli pojazd wyposażony jest w automatyczną skrzynię biegów, nie należy próbować uruchamiać silnika, pchając pojazd.
Praca w trybie
automatycznym
► Należy wybrać pozycję D w celu automatycznej zmiany biegów.Po wybraniu skrzynia pracuje w automatycznym trybie adaptacyjnym bez interwencji ze strony kierowcy. W trybie ciągłym wybiera najbardziej odpowiedni bieg na podstawie stylu jazdy, profilu drogi i obciążenia pojazdu.W celu uzyskania maksymalnego przyspieszenia bez dotykania wybieraka, należy nacisnąć pedał przyspieszenia do oporu (kick-down). Skrzynie biegów automatycznie zmienia biegi i utrzymuje wybrany bieg aż do uzyskania maksymalnych obrotów silnika.
Przy hamowaniu skrzynia biegów automatycznie redukuje bieg, aby zapewnić skuteczne hamowanie silnikiem.Po ostrym zwolnieniu pedału przyspieszenia, skrzynia biegów ze względów bezpieczeństwa nie zmieni biegu na wyższy.
WARNI NG
Nigdy nie należy wybierać pozycji N podczas
jazdy.Pozycje P lub R można wybierać dopiero po całkowitym zatrzymaniu pojazdu.
Czasowe ręczne sterowanie
zmianą biegów
Istnieje możliwość tymczasowego przejęcia kontroli nad zmianą biegów za pomocą przełączników „+” i „-” zamontowanych na kierownicy. Żądanie zmiany biegów zostanie wykonane, jeśli pozwalają na to obroty silnika. Funkcja ta umożliwia działania wyprzedzające w niektórych sytuacjach, takich jak wyprzedzanie innego pojazdu lub zbliżanie się do zakrętu drogi. Po kilku sekundach bez poleceń wydawanych za pomocą łopatek skrzynia biegów powraca do trybu pracy automatycznej.

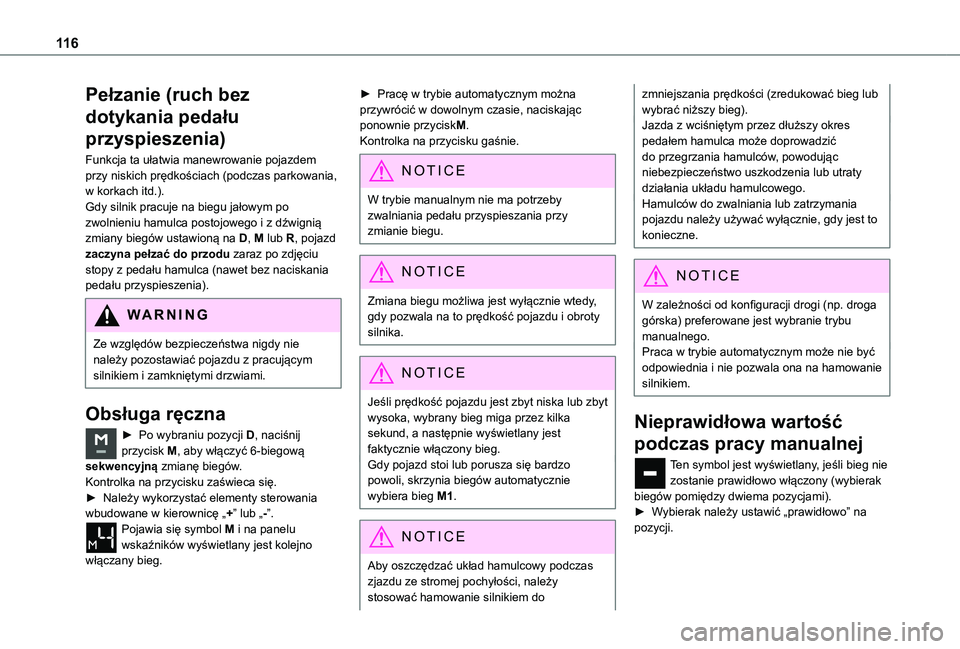

11 6
Pełzanie (ruch bez
dotykania pedału
przyspieszenia)
Funkcja ta ułatwia manewrowanie pojazdem przy niskich prędkościach (podczas parkowania, w korkach itd.).Gdy silnik pracuje na biegu jałowym po zwolnieniu hamulca postojowego i z dźwignią zmiany biegów ustawioną na D, M lub R, pojazd zaczyna pełzać do przodu zaraz po zdjęciu stopy z pedału hamulca (nawet bez naciskania pedału przyspieszenia).
WARNI NG
Ze względów bezpieczeństwa nigdy nie należy pozostawiać pojazdu z pracującym silnikiem i zamkniętymi drzwiami.
Obsługa ręczna
► Po wybraniu pozycji D, naciśnij przycisk M, aby włączyć 6-biegową sekwencyjną zmianę biegów.Kontrolka na przycisku zaświeca się.► Należy wykorzystać elementy sterowania wbudowane w kierownicę „+” lub „-”. Pojawia się symbol M i na panelu wskaźników wyświetlany jest kolejno włączany bieg.
► Pracę w trybie automatycznym można przywrócić w dowolnym czasie, naciskając ponownie przyciskM.Kontrolka na przycisku gaśnie.
NOTIC E
W trybie manualnym nie ma potrzeby zwalniania pedału przyspieszania przy zmianie biegu.
NOTIC E
Zmiana biegu możliwa jest wyłącznie wtedy, gdy pozwala na to prędkość pojazdu i obroty silnika.
NOTIC E
Jeśli prędkość pojazdu jest zbyt niska lub zbyt wysoka, wybrany bieg miga przez kilka sekund, a następnie wyświetlany jest faktycznie włączony bieg.Gdy pojazd stoi lub porusza się bardzo powoli, skrzynia biegów automatycznie wybiera bieg M1.
NOTIC E
Aby oszczędzać układ hamulcowy podczas zjazdu ze stromej pochyłości, należy
stosować hamowanie silnikiem do
zmniejszania prędkości (zredukować bieg lub wybrać niższy bieg).Jazda z wciśniętym przez dłuższy okres pedałem hamulca może doprowadzić do przegrzania hamulców, powodując niebezpieczeństwo uszkodzenia lub utraty działania układu hamulcowego. Hamulców do zwalniania lub zatrzymania pojazdu należy używać wyłącznie, gdy jest to konieczne.
NOTIC E
W zależności od konfiguracji drogi (np. droga górska) preferowane jest wybranie trybu manualnego.Praca w trybie automatycznym może nie być odpowiednia i nie pozwala ona na hamowanie silnikiem.
Nieprawidłowa wartość
podczas pracy manualnej
Ten symbol jest wyświetlany, jeśli bieg nie zostanie prawidłowo włączony (wybierak biegów pomiędzy dwiema pozycjami).► Wybierak należy ustawić „prawidłowo” na pozycji.

11 7
Jazda
6
Zatrzymywanie pojazdu
Przed wyłączeniem pojazdu, wybierz pozycję P, a następnie włącz hamulec postojowy, aby unieruchomić pojazd.
NOTIC E
Przy włączaniu pozycji P możemy odczuć opór.Jeśli wybierak znajduje się w pozycji P, gdy
kierowca otwiera drzwi lub około 45 sekund po wyłączeniu zapłonu, emitowany jest sygnał dźwiękowy i wyświetlany jest komunikat.► Ustaw wybierak zmiany biegów z powrotem na pozycję P; sygnał dźwiękowy jest wyłączany a komunikat znika.
WARNI NG
Przy zatrzymywaniu się na stromej pochyłości przy załadowanym pojeździe naciśnij pedał hamulca, wybierz pozycję P, włącz hamulec postojowy, a następnie zwolnij pedał hamulca.
WARNI NG
We wszystkich okolicznościach przed opuszczeniem pojazdu, należy upewnić się, że wybierak zmiany biegów znajduje się w pozycji P.
Usterka pracy
Przy włączonym zapłonie na ekranie deski rozdzielczej pojawia się komunikat sygnalizujący usterkę skrzyni biegów.W takim przypadku skrzynia biegów przełącza się w tryb awaryjny i blokuje się na 3. biegu. Przy zmianie z pozycji P na R i z N na R możemy odczuć znaczne uderzenie. Nie powoduje to uszkodzenia skrzyni biegów.Nie przekraczać 100 km/godz. o ile pozwalają na to lokalne ograniczenia prędkości.Zleć sprawdzenie systemu dealerowi TOYOTA lub wyspecjalizowany warsztat.
WARNI NG
Istnieje ryzyko uszkodzenia skrzyni biegów:– Po jednoczesnym naciśnięciu pedału przyspieszenia i hamulca (hamowanie lub przyspieszanie należy wykonywać wyłącznie prawą stopą),– Po przesunięciu wybieraka P na inną pozycję przy wyładowanym akumulatorze.
EC O
Aby obniżyć zużycie paliwa podczas długich okresów stania z włączonym silnikiem (korek itd.), wybierak należy ustawić na pozycję N i
włączyć hamulec postojowy.
WARNI NG
Jeśli pojazd wyposażony jest w automatyczną skrzynię biegów, nie należy próbować uruchamiać silnika, pchając pojazd.
Wskaźnik zmiany biegu
(w zależności od silnika)Jest to system, który pomaga zmniejszyć zużycie paliwa przez podpowiadanie włączenia najbardziej właściwego biegu.
Obsługa
W zależności od sytuacji drogowej i wyposażenia pojazdu system może polecić pominięcie jednego lub większej liczby biegów.Rekomendacji zmiany biegów nie należy traktować jako obowiązkowe. W rzeczywistości układ drogi, natężenie ruchu i bezpieczeństwo pozostają czynnikami decydującymi o wyborze optymalnego biegu. Dlatego to kierowca
decyduje, czy postąpi lub nie postąpi zgodnie ze wskazaniem systemu.Tej funkcji nie można wyłączyć.
NOTIC E
W przypadku automatycznej skrzyni biegów system ten jest aktywny wyłącznie podczas pracy w trybie pracy manualnej.

11 8
Informacje pojawiają się na panelu wskaźników w formie skierowanej w górę lub w dół strzałki i zalecanej cyfry biegu.
NOTIC E
System dostosowuje zalecenia zmiany biegu do warunków jazdy (pochyłość, ładunek itd.) i wymagań kierowcy (moc, przyspieszenie, hamowanie itd.).
System nigdy nie sugeruje:– włączenia pierwszego biegu;– włączenia wstecznego biegu.
Stop i Start
Funkcja Stop i Start przełącza silnik tymczasowo w tryb gotowości – tryb STOP – podczas faz, gdy pojazd jest zatrzymany (czerwone światła, kolejki itd.). Silnik uruchamia się automatycznie – tryb START – gdy tylko kierowca chce ruszyć ponownie.Jest to funkcja pierwotnie przeznaczona do użytku w mieście, której przeznaczeniem jest obniżenie zużycia paliwa i emisji spalin oraz poziomu hałasu na postoju.Funkcja nie wpływa na funkcje pojazdu, w tym w szczególności, na hamowanie.
WARNI NG
Otwieranie maskiPrzed wykonaniem jakiejkolwiek czynności pod maską należy wyłączyć system Stop i Start, aby zapobiec obrażeniom, które może spowodować automatyczne uruchomienie silnika.
WARNI NG
Jazda po zalanych drogachPrzed wjazdem na zalaną powierzchnię usilnie zalecamy, aby wyłączyć system Stop i Start.Więcej informacji na temat zaleceń dotyczących jazdy, szczególnie na zalanych drogach, można znaleźć w odpowiednim rozdziale.
Dezaktywacja/aktywacja
Przyciskiem



► Aby dezaktywować ten tryb lub go aktywować, naciśnij ten przycisk.Kontrolka świeci, gdy system jest wyłączony.
W przypadku systemu audio/ekranu dotykowego
System aktywuje się i dezaktywuje w menu konfiguracji pojazdu.
WARNI NG
Jeśli system został wyłączony w trybie STOP, następuje natychmiastowe uruchomienie silnika.
NOTIC E
System włącza się automatycznie po każdym uruchomieniu silnika przez kierowcę.

11 9
Jazda
6
Obsługa
Podstawowe warunki pracy
– Drzwi kierowcy muszą być zamknięte.– Przesuwne drzwi boczne muszą być zamknięte.– Pas bezpieczeństwa kierowcy musi być zapięty.– Stan naładowania akumulatora musi być wystarczający.– Temperatura silnika musi zawierać się w nominalnym zakresie pracy.– Temperatura zewnętrzna musi zawierać się w zakresie od 0°C do 35°C.
Przełączenie pojazdu na tryb
gotowości (tryb STOP)
Silnik automatycznie przechodzi w tryb gotowości w momencie, gdy kierowca wyrazi chęć zatrzymania.– W przypadku manualnej skrzyni biegów: przy prędkości poniżej 3 km/godz. lub na postoju (w zależności od silnika), z włączonym biegiem
neutralny (luzem) i przy zwolnionym pedale sprzęgła.– W przypadku automatycznej skrzyni biegów: przy prędkości poniżej 3 km/h lub na postoju (w zależności od silnika), przy naciśniętym pedale hamulca i wybieraka skrzyni ustawionym w pozycji N.
Licznik czasu
Licznik czasu sumuje czas pracy pojazdu w trybie gotowości podczas podróży. Jest kasowany na wartość zero po każdym włączeniu zapłonu.
Szczególne przypadki:
Silnik nie przejdzie w stan gotowości, jeśli wszystkie warunku pracy nie zostaną spełnione, w następujących przypadkach.– Stroma pochyłość (wjazd lub zjazd).– Pojazd nie przekroczył prędkości 10 km/godz. od ostatniego uruchomienia silnika (za pomocą klucza lub przycisku „START/STOP”).– Włączony lub włączany jest elektryczny hamulec postojowy.– Potrzeba utrzymania komfortowej temperatury w przedziale pasażerskim.– Funkcja usuwania zaparowania aktywna.W tych przypadkach kontrolka miga przez kilka sekund, a potem gaśnie.
NOTIC E
Po uruchomieniu silnika, tryb STOP jest dostępny dopiero po osiągnięciu przez pojazd prędkości 8 km/godz.
NOTIC E
Podczas manewrów parkowania tryb STOP nie jest dostępny przez kilka sekund po wyłączeniu wstecznego biegu lub skręceniu kierownicy.
Ponowne uruchamianie silnika (tryb
START)
Silnik automatycznie jest uruchamiany w momencie, gdy kierowca wyrazi chęć ruszenia.– W przypadku manualnej skrzyni biegów: przy całkowicie wciśniętym pedale sprzęgła.– W przypadku automatycznej skrzyni biegów:• przy wybieraku biegów ustawionym na pozycji D lub M: przy zwolnionym pedale hamulca.• przy wybieraku biegów ustawionym na pozycji N i zwolnionym nacisku na pedał hamulca: z wybierakiem na pozycji D lub M.• przy wybieraku biegów ustawionym na
pozycji P i wciśniętym pedale hamulca: z wybierakiem ustawionym w pozycji R, N, D lub M.
Szczególne przypadki
Silnik nie zostanie uruchomiony ponownie, jeśli wszystkie warunki pracy nie zostaną spełnione i w następujących przypadkach.– Prędkość pojazdu przekracza 3 km/godz. (w
zależności od silnika).

120
W tym przypadku kontrolka miga przez kilka sekund, a potem gaśnie.
Usterki
W zależności od wyposażenia:W razie nieprawidłowego działania systemu na panelu wskaźników miga ta kontrolka.Kontrolka ostrzegawcza w tym przycisku miga i pojawia się komunikat, któremu towarzyszy sygnał dźwiękowy.Zleć sprawdzenie pojazdu dealerowi TOYOTA lub wykwalifikowanemu warsztatowi.
Pojazd blokuje się w trybie STOP
W przypadku usterki zaświecają się wszystkie kontrolki ostrzegawcze na panelu wskaźników.W zależności od wersji system może również wyświetlać komunikat ostrzegawczy przypominający o konieczności ustawienia wybieraka skrzyni biegów na pozycję N i wciśnięciu pedału hamulca.► Wyłącz zapłon, a następnie uruchom silnik
ponownie kluczem lub przyciskiem „START/STOP”.
WARNI NG
System Stop i Start wymaga akumulatora 12 V o specjalnej technologii i parametrach.Wszelkie prace na akumulatorze muszą być wykonywane przez dealera TOYOTA lub wyspecjalizowany warsztat.
Wykrywanie zbyt niskiego
ciśnienia w oponach
System ten automatycznie sprawdza ciśnienie w oponach podczas jazdy.Porównuje on informacje z czujników prędkości pojazdu z wartościami referencyjnymi, które należy ponownie zainicjalizować po każdej zmianie ciśnienia w oponach lub wymianie koła .System uruchamia alarm po wykryciu spadku ciśnienia w jednej lub wielu oponach.
WARNI NG
Wykrywanie zbyt niskiego ciśnienia w oponach nie zwalnia kierowcy z obowiązku zachowania czujności.System ten nie zapobiega potrzebie kontroli ciśnienia w oponach (w tym kole zapasowym) w regularnych odstępach czasu oraz przed długą podróżą.Jazda przy zbyt niskim ciśnieniu opon, szczególnie w niekorzystnych warunkach (ciężki ładunek, wysoka prędkość, długa podróż):– pogarsza trzymanie się drogi.– wydłuża drogę hamowania.– powoduje przedwczesne zużycie opon.– powoduje wzrost zużycia paliwa.
NOTIC E
Ciśnienia opon zalecane dla pojazdu można znaleźć na etykietach z ciśnieniem opon.Więcej informacji na temat oznaczeń identyfikacyjnych można znaleźć w odpowiednim rozdziale.
WARNI NG
Sprawdzanie ciśnienia powietrza w oponachNależy to wykonywać na zimnych oponach (pojazd stoi przez 1 godzinę lub po podróży na odległość nie większą niż 10 km z umiarkowanymi prędkościami).W przeciwnym wypadku należy dodać wartość 0,3 bara do ciśnienia podanego na etykiecie.
NOTIC E
Łańcuchy śniegoweSystem nie wymaga ponownej inicjalizacji po zamontowaniu lub zdjęciu łańcuchów śniegowych.
