2020 PEUGEOT PARTNER TEPEE Upute Za Rukovanje (in Croatian)

167
Stražnja vrata (mm)Krilna vrataPoklopac
prtljažnika
Malo Veliko
M Maksimalna visina prtljažnika
s gumama 205/65 R15 i poklopcem 582
N Korisna visina otvora
(ispod

čeličnog lima) 111 8
O Širina 49554315 82
9
Tehnički podaci

168

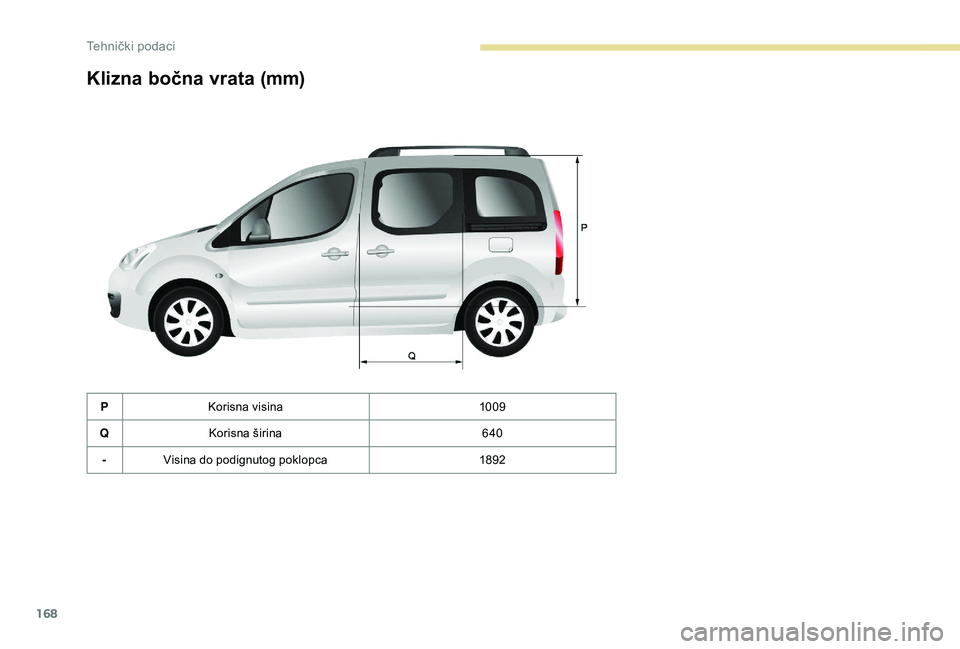

Klizna bočna vrata (mm)
PKorisna visina 10 09
Q Korisna širina 640
- Visina do podignutog poklopca 1892
Tehnički podaci

169

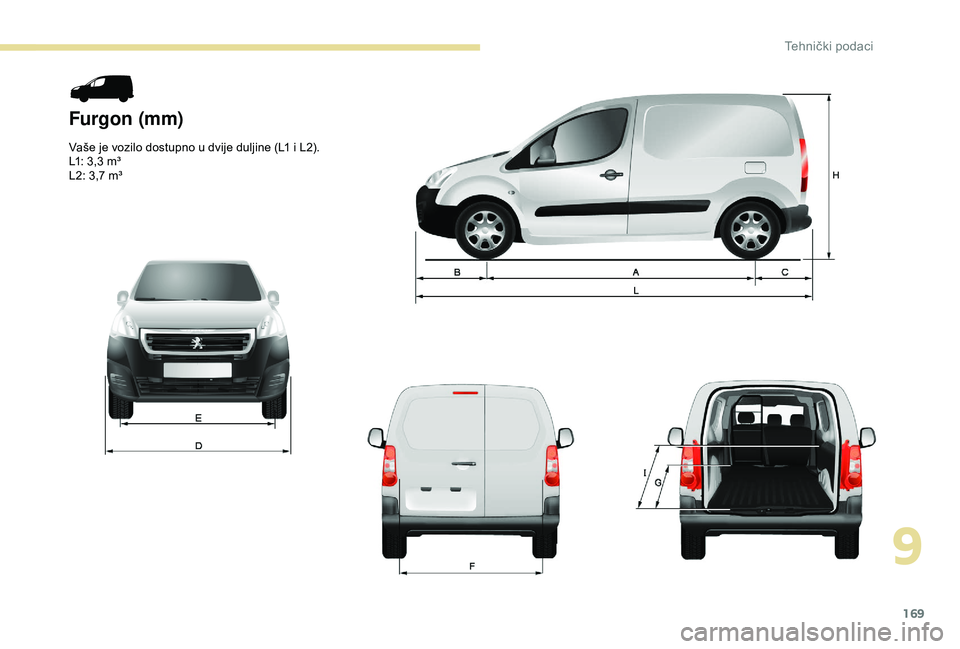

Furgon (mm)
Vaše je vozilo dostupno u dvije duljine (L1 i L2).
L1: 3,3 m³
L2: 3,7
m³
9
Tehnički podaci

170

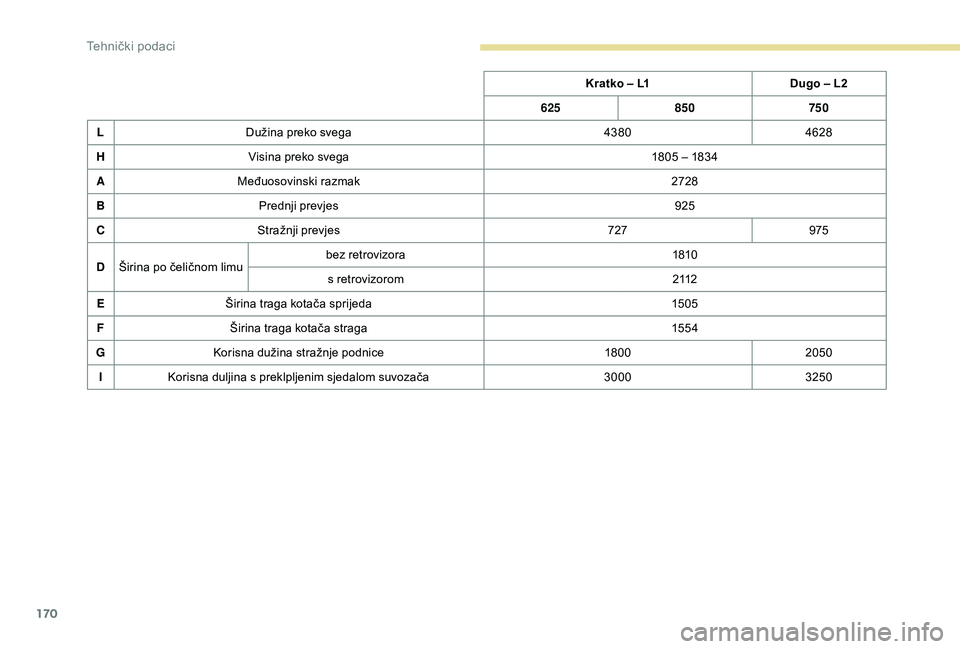

Kratko – L1Dugo – L2
625 850 750
L Dužina preko svega 43804628
H Visina preko svega 1805 – 1834
A Međuosovinski razmak 2728
B Prednji prevjes 925
C Stražnji prevjes 727975
D Širina po čeličnom limu bez retrovizora
1810
s retrovizorom 2 112
E Širina traga kotača sprijeda 1505
F Širina traga kotača straga 15 5 4
G Korisna dužina stražnje podnice 18 0 02050
I Korisna duljina s preklpljenim sjedalom suvozača 30003250
Tehnički podaci

171

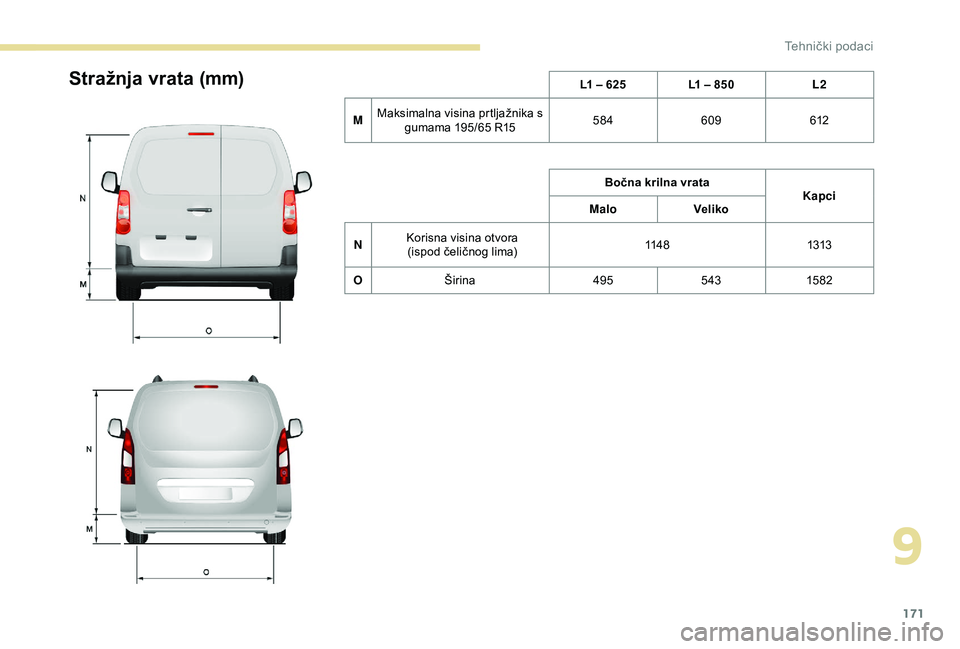

Stražnja vrata (mm)L1 – 625L1 – 850 L2
M Maksimalna visina prtljažnika s
gumama 195/65 R15 584
609 612
Bočna krilna vrata Kapci
Malo Veliko
N Korisna visina otvora
(ispod

čeličnog lima) 114 8
1313
O Širina 49554315 82
9
Tehnički podaci

172

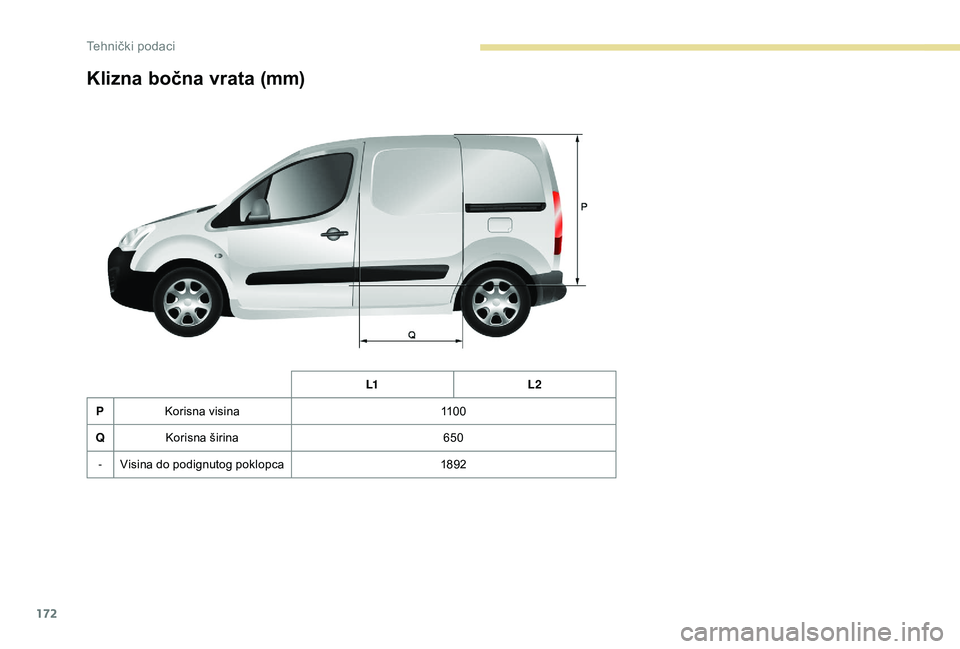

Klizna bočna vrata (mm)
L1L2
P Korisna visina 11 0 0
Q Korisna širina 650
- Visina do podignutog poklopca 1892
Tehnički podaci

173
Platforma s kabinom (mm)
LDužina preko svega 4237
H Visina preko svega 1821 – 1822
A Međuosovinski razmak 2728
B Prednji prevjes 925
C Stražnji prevjes 584
D Širina po čeličnom limu (bez retrovizora) 1810
E Širina traga kotača sprijeda 1505
F Širina traga kotača straga 15 5 4
9
Tehnički podaci

174

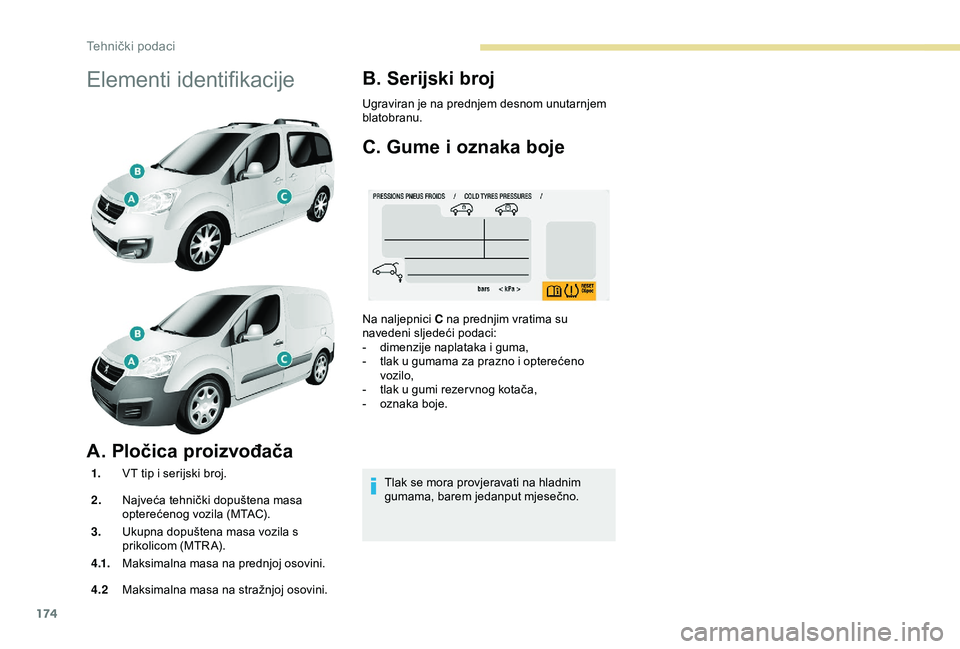

Elementi identifikacije
A. Pločica proizvođača
1.VT tip i serijski broj.
2. Najveća tehnički dopuštena masa
opterećenog vozila (MTAC).
3. Ukupna dopuštena masa vozila s
prikolicom (MTR A).
4 .1. Maksimalna masa na prednjoj osovini.
4.2 Maksimalna masa na stražnjoj osovini.
B. Serijski broj
Ugraviran je na prednjem desnom unutarnjem
blatobranu.
C. Gume i oznaka boje
Tlak se mora provjeravati na hladnim
gumama, barem jedanput mjesečno.
Na naljepnici C na prednjim vratima su
navedeni sljedeći podaci:
-

d
imenzije naplataka i guma,
-

t

lak u gumama za prazno i opterećeno
vozilo,
-

t

lak u gumi rezer vnog kotača,
-
o
znaka boje.
Tehnički podaci
