2020 Peugeot 508 Handleiding (in Dutch)

151
Rijden
6Visiopark 1 - Visiopark 2
Lees de algemene adviezen over het gebruik
van de rij- en parkeerhulpsystemen.
Bij draaiende motor kunnen met deze systemen
weergaven van de directe omgeving van de auto
worden weergegeven op het touchscreen met
behulp van één camera bij Visiopark 1 en twee
camera’s bij Visiopark 2.




Het scherm is in twee delen opgedeeld, met
in het ene deel de omgeving zoals die door de
camera('s) wordt geregistreerd en in het andere
deel het beeld van bovenaf van de directe
omgeving van de auto.
De informatie van de parkeerhulpsensoren vult
het beeld van bovenaf aan.
Er kunnen diverse weergaven worden
weergegeven:
– Standaardweergave. –

180° weergave.
–

Ingezoomde weergave.
Standaard is de stand
AUTO geactiveerd.
In deze stand kiest het systeem voor de beste
weergave (standaard of ingezoomd).
U kunt tijdens het manoeuvreren op elk gewenst
moment de weergave wijzigen.
►
Druk op de toets in de hoek linksonder van
het touchscreen.
►

Selecteer een type weergave:
•
"Standaardweergave
".
• "180° view".
• "Ingezoomde weergave".
• "AUTO view".
De weergave wordt onmiddellijk aangepast aan
het geselecteerde type.
De status van de functie wordt niet opgeslagen
bij het afzetten van het contact.
Werkingsprincipe

Dit systeem registreert tijdens het manoeuvreren
bij lage snelheid met één of twee camera's de
omgeving van de auto. Van boven de auto wordt er, in realtime en
terwijl de manoeuvre wordt uitgevoerd, een
beeld van de directe omgeving gereconstrueerd
(weergegeven tussen de haakjes).
Deze weergave maakt het recht inparkeren
gemakkelijker en biedt de mogelijkheid om de
obstakels in de buurt van de auto te zien. Dit
beeld verdwijnt automatisch als de auto langere
tijd stilstaat.
Bij de Visiopark 2 wordt het beeld samengesteld
door beide camera's, zowel bij het vooruitrijden
als bij het achteruitrijden.
Wanneer de functie is geactiveerd, kan het
zijn dat het beeld van bovenaf niet wordt
weergegeven. Als het systeem wordt geactiveerd
wanneer de auto al is verplaatst, kan het beeld
van bovenaf volledig worden weergegeven.
Visiopark 1
Beeld van de camera achter

152
Rijden
180°-weergave

Wanneer u achteruitrijdend een parkeerplaats
verlaat, kunt u dankzij de 180°-weergave
voertuigen, voetgangers of fietsers zien
aankomen.
Wij raden u aan om deze weergave niet tijdens
de gehele manoeuvre te gebruiken.
De weergave heeft drie zones: links A, midden B
en rechts C.
Deze weergave is alleen beschikbaar door deze
te selecteren in het menu voor het veranderen
van de weergave.
Visiopark 2
De auto is voorzien van een in de grille
geplaatste camera vóór en een camera achter
De bij de kentekenplaatverlichting
gemonteerde camera achter is actief als de
achteruitversnelling is ingeschakeld en de
snelheid niet hoger is dan 10
km/h.
De functie wordt uitgeschakeld:
–

Automatisch, bij snelheden hoger dan
ongeveer 10

km/h.
–

Automatisch, als de achterklep wordt
geopend.
–


Als er uit de achteruitversnelling wordt
geschakeld (het beeld wordt dan nog 7
seconden weergegeven).
–


Als op de witte pijl linksboven in de hoek van
het touchscreen wordt gedrukt.
Standaardweergave

Het gebied achter de auto wordt weergegeven
op het scherm.
De blauwe lijnen ( 1) geven de breedte van de
auto weer met uitgeklapte buitenspiegels; ze verplaatsen zich afhankelijk van de stand van
het stuurwiel.
De rode lijn
2 geeft een afstand van 30 cm vanaf
de achterbumper weer; de twee blauwe lijnen 3
en 4 een afstand van respectievelijk 1 m en 2 m.
Deze weergave is beschikbaar in de stand
AUTO of door deze te selecteren in het menu
voor het veranderen van de weergave.
Ingezoomde weergave

De camera registreert de omgeving tijdens het
manoeuvreren om een samengesteld beeld
van bovenaf van de achterzijde van de auto en
van zijn nabije omgeving te creëren zodat de
obstakels rondom de auto goed zichtbaar zijn.
Deze weergave is beschikbaar in de stand
AUTO of door deze te selecteren in het menu
voor het veranderen van de weergave.
De obstakels kunnen verder weg lijken
dan ze in werkelijkheid zijn.
Tijdens het manoeuvreren moet u de
zijkanten van de auto via de buitenspiegels in
de gaten houden.
De parkeersensoren geven ook extra
informatie over het gebied rondom de auto.
Stand AUTO

Deze stand is standaard geactiveerd.
Wanneer een obstakel zich ter hoogte van de
rode lijn bevindt (minder dan 30
cm van de auto)
wordt dankzij de sensoren in de achterbumper
automatisch overgeschakeld van de weergave
van de omgeving achter de auto (standaard)
naar de weergave van het beeld van bovenaf
(ingezoomd) van de auto.

153
Rijden

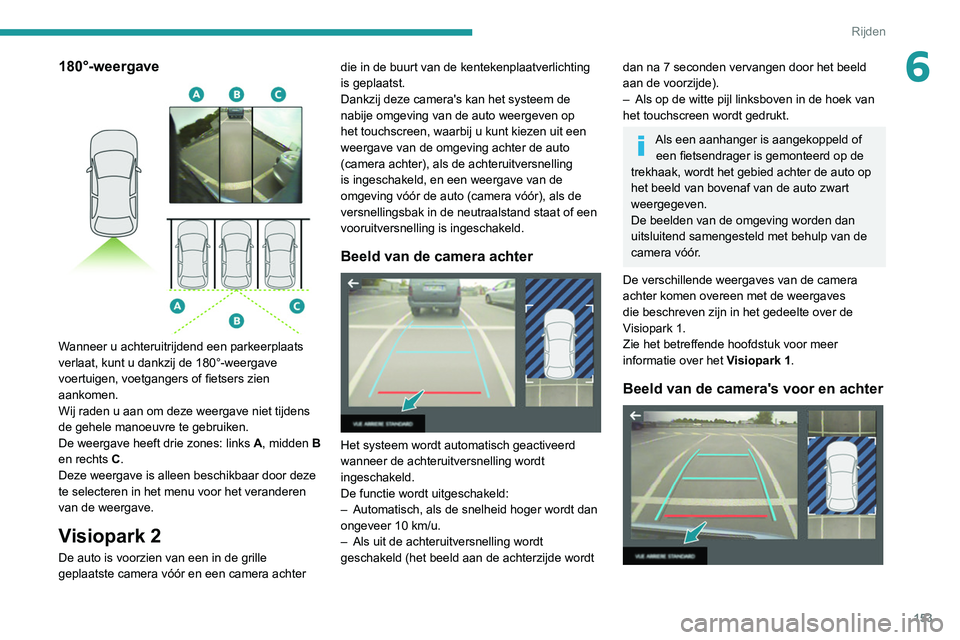

6180°-weergave

Wanneer u achteruitrijdend een parkeerplaats
verlaat, kunt u dankzij de 180°-weergave
voertuigen, voetgangers of fietsers zien
aankomen.
Wij raden u aan om deze weergave niet tijdens
de gehele manoeuvre te gebruiken.
De weergave heeft drie zones: links A, midden B
en rechts C.
Deze weergave is alleen beschikbaar door deze
te selecteren in het menu voor het veranderen
van de weergave.
Visiopark 2
De auto is voorzien van een in de grille
geplaatste camera vóór en een camera achter die in de buurt van de kentekenplaatverlichting
is geplaatst.
Dankzij deze camera's kan het systeem de
nabije omgeving van de auto weergeven op
het touchscreen, waarbij u kunt kiezen uit een
weergave van de omgeving achter de auto
(camera achter), als de achteruitversnelling
is ingeschakeld, en een weergave van de
omgeving vóór de auto (camera vóór), als de
versnellingsbak in de neutraalstand staat of een
vooruitversnelling is ingeschakeld.
Beeld van de camera achter

Het systeem wordt automatisch geactiveerd
wanneer de achteruitversnelling wordt
ingeschakeld.
De functie wordt uitgeschakeld:
–

Automatisch, als de snelheid hoger wordt dan
ongeveer 10

km/u.
–

Als uit de achteruitversnelling wordt
geschakeld (het beeld aan de achterzijde wordt
dan na 7 seconden vervangen door het beeld
aan de voorzijde).
–

Als op de witte pijl linksboven in de hoek van
het touchscreen wordt gedrukt.
Als een aanhanger is aangekoppeld of een fietsendrager is gemonteerd op de
trekhaak, wordt het gebied achter de auto op
het beeld van bovenaf van de auto zwart
weergegeven.
De beelden van de omgeving worden dan
uitsluitend samengesteld met behulp van de
camera vóór.
De verschillende weergaves van de camera
achter komen overeen met de weergaves
die beschreven zijn in het gedeelte over de
Visiopark 1.
Zie het betreffende hoofdstuk voor meer
informatie over het Visiopark 1.
Beeld van de camera's voor en achter

154
Rijden
180°-weergave

Wanneer u vooruitrijdend een parkeerplaats
verlaat, kunt u dankzij de 180°-weergave
voertuigen, voetgangers of fietsers zien
aankomen.
Wij raden u aan om deze weergave niet tijdens
de gehele manoeuvre te gebruiken.
De weergave heeft drie zones: links A, centraal
B en rechts C.
Deze weergave is alleen beschikbaar door deze
te selecteren in het menu voor het veranderen
van de weergave.
Park Assist
Lees de algemene adviezen over het gebruik
van de rij- en parkeerhulpsystemen.
Bij draaiende motor en een rijsnelheid van
maximaal 20 km/u kunt u deze functie
activeren via het menu Rijverlichting

/
Auto van
het touchscreen:
►

Selecteer "
Panoramacamera ".
De stand AUTO wordt standaard gebruikt, met
een weergave van de omgeving vóór de auto als
de versnellingsbak in de neutraalstand staat of
een vooruitversnelling is ingeschakeld, en een
weergave van de omgeving achter de auto als
de achteruitversnelling is ingeschakeld.
De functie wordt uitgeschakeld:
–

Automatisch, als de rijsnelheid hoger wordt
dan ongeveer 30

km/u (het beeld verdwijnt
tijdelijk vanaf een snelheid van 20
km/u).
–

Als op de witte pijl linksboven in de hoek van
het touchscreen wordt gedrukt.
Standaardweergave

Het gebied vóór de auto wordt weergegeven op
het scherm. De oranje lijnen
1 geven de breedte van de
auto weer met uitgeklapte buitenspiegels; ze
verplaatsen zich afhankelijk van de stand van
het stuurwiel.
De rode lijn 2 geeft een afstand van 30 cm vanaf
de voorbumper weer; de twee oranje lijnen 3 en
4 een afstand van respectievelijk 1 en 2 meter.
Deze weergave is beschikbaar in de stand
AUTO of door deze te selecteren in het menu
voor het veranderen van de weergave.
Ingezoomde weergave

De camera registreert de omgeving tijdens het
manoeuvreren om een samengesteld beeld van
bovenaf van de voorzijde van de auto en van zijn
nabije omgeving te creëren zodat de obstakels
rondom de auto goed zichtbaar zijn.
Deze weergave is beschikbaar in de stand
AUTO of door deze te selecteren in het menu
voor het veranderen van de weergave.
De obstakels kunnen verder weg lijken
dan ze in werkelijkheid zijn.
Tijdens het manoeuvreren moet u met de
buitenspiegels de zijkanten van de auto in de
gaten houden.
De parkeerhulp geeft bovendien extra
informatie over de omgeving van de auto.
Stand AUTO

Deze stand is standaard geactiveerd.
Wanneer u een obstakel nadert, wordt dankzij
de sensoren in de voorbumper automatisch
overgeschakeld van de weergave van de
omgeving vóór de auto (standaard) naar de
weergave van het beeld van bovenaf van de
auto (zoom).

155
Rijden
6180°-weergave

Wanneer u vooruitrijdend een parkeerplaats
verlaat, kunt u dankzij de 180°-weergave
voertuigen, voetgangers of fietsers zien
aankomen.
Wij raden u aan om deze weergave niet tijdens
de gehele manoeuvre te gebruiken.
De weergave heeft drie zones: links A, centraal
B en rechts C.
Deze weergave is alleen beschikbaar door deze
te selecteren in het menu voor het veranderen
van de weergave.
Park Assist
Lees de algemene adviezen over het gebruik
van de rij- en parkeerhulpsystemen. Dit systeem biedt actieve parkeerhulp bij auto's
met een handgeschakelde versnellingsbak: het
detecteert een parkeerplek en stuurt vervolgens
in de betreffende richting om op deze plek te
parkeren terwijl de bestuurder de rijrichting
controleert, schakelt, accelereert en remt.
Het systeem schakelt automatisch het
display van de Visiopark 1 of Visiopark 2
en de parkeerhulp in om de bestuurder te
ondersteunen bij het controleren van de juiste
parkeermanoeuvres.
Het systeem voert metingen uit van beschikbare
parkeerplekken en berekent de afstand tot de
obstakels met behulp van ultrasone sensoren in
de voor- en achterbumpers van de auto.


Het systeem biedt ondersteuning bij de volgende
manoeuvres:
A.
Fileparkeren - inparkeren
B. Fileparkeren - uitparkeren
C. Parkeervakken - inparkeren
Werking
► Verminder de snelheid van de auto tot
30
km/h of lager als u een parkeerplek nadert.
Inschakelen van de functie
De functie kan in het menu Auto/
Rijverlichting van het touchscreen
worden ingeschakeld.
Selecteer "Park Assist".
Wanneer de functie wordt ingeschakeld,
wordt de dodehoekbewaking
uitgeschakeld.
Tot de start van de parkeermanoeuvre of de manoeuvre om de parkeerplek te
verlaten kunt u op elk gewenst moment op de
pijl in de linkerbovenhoek van de
weergegeven pagina drukken om de functie
uit te schakelen.

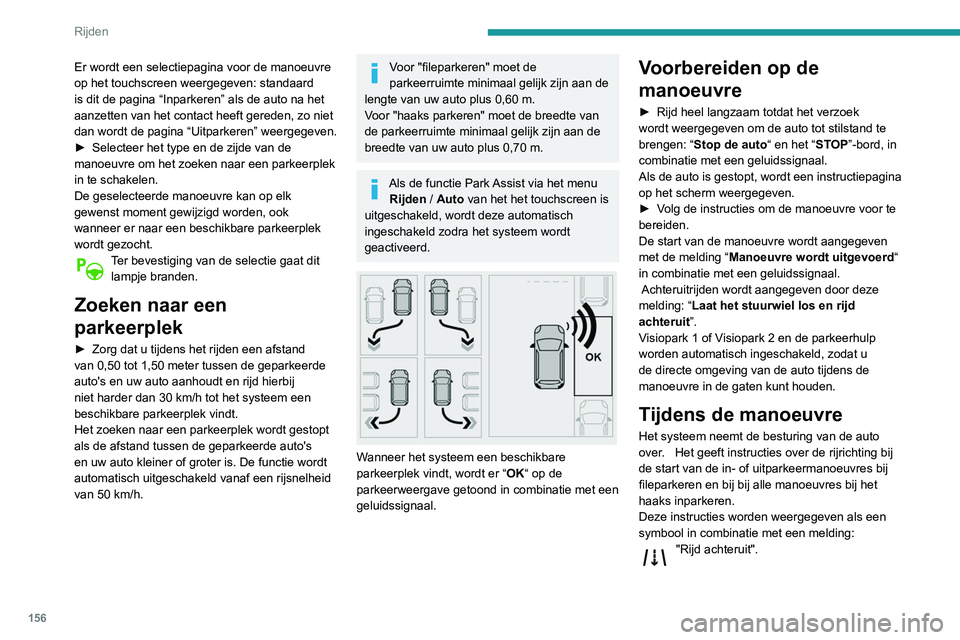

Selecteren van het type
manoeuvre

156
Rijden
Er wordt een selectiepagina voor de manoeuvre
op het touchscreen weergegeven: standaard
is dit de pagina “Inparkeren” als de auto na het
aanzetten van het contact heeft gereden, zo niet
dan wordt de pagina “Uitparkeren” weergegeven.
►
Selecteer het type en de zijde van de
manoeuvre om het zoeken naar een parkeerplek
in te schakelen.
De geselecteerde manoeuvre kan op elk
gewenst moment gewijzigd worden, ook
wanneer er naar een beschikbare parkeerplek
wordt gezocht.
Ter bevestiging van de selectie gaat dit lampje branden.
Zoeken naar een
parkeerplek
► Zorg dat u tijdens het rijden een afstand
van 0,50 tot 1,50 meter tussen de geparkeerde
auto's en uw auto aanhoudt en rijd hierbij
niet harder dan 30
km/h tot het systeem een
beschikbare parkeerplek vindt.
Het zoeken naar een parkeerplek wordt gestopt
als de afstand tussen de geparkeerde auto's
en uw auto kleiner of groter is. De functie wordt
automatisch uitgeschakeld vanaf een rijsnelheid
van 50
km/h.
Voor "fileparkeren" moet de
parkeerruimte minimaal gelijk zijn aan de
lengte van uw auto plus 0,60 m.
Voor "haaks parkeren" moet de breedte van
de parkeerruimte minimaal gelijk zijn aan de
breedte van uw auto plus 0,70 m.
Als de functie Park Assist via het menu Rijden / Auto van het het touchscreen is
uitgeschakeld, wordt deze automatisch
ingeschakeld zodra het systeem wordt
geactiveerd.


Wanneer het systeem een beschikbare
parkeerplek vindt, wordt er “ OK“ op de
parkeerweergave getoond in combinatie met een
geluidssignaal.
Voorbereiden op de
manoeuvre
► Rijd heel langzaam totdat het verzoek
wordt weergegeven om de auto tot stilstand te
brengen: “ Stop de auto “ en het “
STOP”-bord, in
combinatie met een geluidssignaal.
Als de auto is gestopt, wordt een instructiepagina
op het scherm weergegeven.
►

V
olg de instructies om de manoeuvre voor te
bereiden.
De start van de manoeuvre wordt aangegeven
met de melding “ Manoeuvre wordt uitgevoerd “
in combinatie met een geluidssignaal.
Achteruitrijden wordt aangegeven door deze
melding: “ Laat het stuurwiel los en rijd
achteruit”.
Visiopark 1 of Visiopark 2 en de parkeerhulp
worden automatisch ingeschakeld, zodat u
de directe omgeving van de auto tijdens de
manoeuvre in de gaten kunt houden.
Tijdens de manoeuvre
Het systeem neemt de besturing van de auto
over. Het geeft instructies over de rijrichting bij
de start van de in- of uitparkeermanoeuvres bij
fileparkeren en bij bij alle manoeuvres bij het
haaks inparkeren.
Deze instructies worden weergegeven als een
symbool in combinatie met een melding:
"Rijd achteruit".

157
Rijden

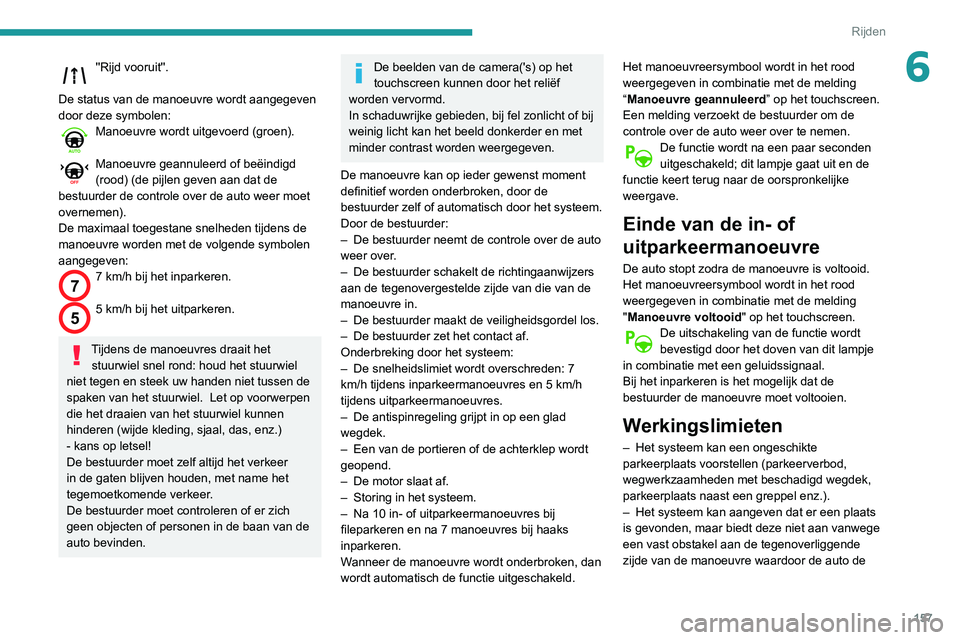

6''Rijd vooruit''.
De status van de manoeuvre wordt aangegeven
door deze symbolen:
Manoeuvre wordt uitgevoerd (groen).
Manoeuvre geannuleerd of beëindigd
(rood) (de pijlen geven aan dat de
bestuurder de controle over de auto weer moet
overnemen).
De maximaal toegestane snelheden tijdens de
manoeuvre worden met de volgende symbolen
aangegeven:
77 km/h bij het inparkeren.
55 km/h bij het uitparkeren.
Tijdens de manoeuvres draait het
stuurwiel snel rond: houd het stuurwiel
niet tegen en steek uw handen niet tussen de
spaken van het stuurwiel.
Let op voorwerpen
die het draaien van het stuurwiel kunnen
hinderen (wijde kleding, sjaal, das, enz.)
- kans op letsel!
De bestuurder moet zelf altijd het verkeer
in de gaten blijven houden, met name het
tegemoetkomende verkeer.
De bestuurder moet controleren of er zich
geen objecten of personen in de baan van de
auto bevinden.
De beelden van de camera('s) op het
touchscreen kunnen door het reliëf
worden vervormd.
In schaduwrijke gebieden, bij fel zonlicht of bij
weinig licht kan het beeld donkerder en met
minder contrast worden weergegeven.
De manoeuvre kan op ieder gewenst moment
definitief worden onderbroken, door de
bestuurder zelf of automatisch door het systeem.
Door de bestuurder:
–

De bestuurder neemt de controle over de auto
weer over

.
–

De bestuurder schakelt de richtingaanwijzers
aan de tegenovergestelde zijde van die van de
manoeuvre in.
–


De bestuurder maakt de veiligheidsgordel los.
–


De bestuurder zet het contact af.
Onderbreking door het systeem:
–


De snelheidslimiet wordt overschreden: 7
km/h tijdens inparkeermanoeuvres en 5 km/h
tijdens uitparkeermanoeuvres.
–


De antispinregeling grijpt in op een glad
wegdek.
–


Een van de portieren of de achterklep wordt
geopend.
–


De motor slaat af.
–


Storing in het systeem.
–


Na 10 in- of uitparkeermanoeuvres bij
fileparkeren en na 7 manoeuvres bij haaks
inparkeren.
W

anneer de manoeuvre wordt onderbroken, dan
wordt automatisch de functie uitgeschakeld. Het manoeuvreersymbool wordt in het rood
weergegeven in combinatie met de melding
“Manoeuvre geannuleerd” op het touchscreen.
Een melding verzoekt de bestuurder om de
controle over de auto weer over te nemen.
De functie wordt na een paar seconden
uitgeschakeld; dit lampje gaat uit en de
functie keert terug naar de oorspronkelijke
weergave.
Einde van de in- of
uitparkeermanoeuvre
De auto stopt zodra de manoeuvre is voltooid.
Het manoeuvreersymbool wordt in het rood
weergegeven in combinatie met de melding
"Manoeuvre voltooid " op het touchscreen.
De uitschakeling van de functie wordt
bevestigd door het doven van dit lampje
in combinatie met een geluidssignaal.
Bij het inparkeren is het mogelijk dat de
bestuurder de manoeuvre moet voltooien.
Werkingslimieten
– Het systeem kan een ongeschikte
parkeerplaats voorstellen (parkeerverbod,
wegwerkzaamheden met beschadigd wegdek,
parkeerplaats naast een greppel enz.).
–

Het systeem kan aangeven dat er een plaats
is gevonden, maar biedt deze niet aan vanwege
een vast obstakel aan de tegenoverliggende
zijde van de manoeuvre waardoor de auto de

158
Rijden
voor het inparkeren benodigde baan niet kan
volgen.
–
Het systeem kan aangeven dat er een plaats
is gevonden, maar activeert de manoeuvre niet,
omdat de breedte van de rijstrook onvoldoende
is.
–


Het systeem is niet ontworpen voor het
uitvoeren van parkeermanoeuvres in scherpe
bochten.
–


Het systeem detecteert geen parkeerplaatsen
die veel groter zijn dan de auto zelf of die
begrensd worden door obstakels die te laag
(trottoirbanden, drempels enz.) of te dun
(bomen, palen, draadhekken enz.) zijn.
–


Als de auto zwaar is beladen, kunnen de
afstandsmetingen worden verstoord door het
achteroverhellen van de auto.
Gebruik de functie niet onder de
volgende omgevingsomstandigheden:
–

Langs een zachte berm (bijvoorbeeld
greppel), kade of een rand van een afgrond.
–


Bij een glad wegdek (bijvoorbeeld ijzel).
Gebruik de functie niet als een van de
volgende situaties zich voordoet:
–

Als de bandenspanning van een band te
laag is.
–


Als een van de bumpers is beschadigd.
–


Als een van de camera's defect is.
Gebruik de functie niet wanneer de auto
is blootgesteld aan een van de volgende
aanpassingen:
–

W

anneer voorwerpen worden vervoerd
die langer zijn dan de auto (ladder op de
allesdragers, fietsendrager op de achterklep
enz.).
–

Indien een niet-goedgekeurde trekhaak
gemonteerd is.
–


Indien sneeuwkettingen gemonteerd zijn.
–


Indien een noodreservewiel wordt gebruikt.
–


Als wielen met een andere diameter dan de
oorspronkelijke zijn aangebracht.
–


Na aanpassing van een of beide bumpers
(aanvullende bescherming).
–


Als de sensoren opnieuw gespoten zijn
buiten het PEUGEOT

-dealernetwerk,
–

Bij gebruik van sensoren die niet voor de
auto zijn goedgekeurd.
Storingen
Als de functie niet is ingeschakeld, knippert dit lampje tijdelijk en klinkt er een
geluidssignaal om een storing in het systeem
aan te geven.
Als de storing zich voordoet terwijl het systeem
wordt gebruikt, gaat het lampje uit.
Als de storing in het parkeerhulpsysteem zich voordoet tijdens het gebruik van het
systeem (dit waarschuwingslampje gaat
branden), dan wordt de functie uitgeschakeld. Laat het systeem bij een storing controleren door
een PEUGEOT-dealer of een gekwalificeerde
werkplaats.
Bij een storing in de stuurbekrachtiging
wordt dit waarschuwingslampje
weergegeven op het instrumentenpaneel in
combinatie met een waarschuwingsmelding.
Stop zo snel mogelijk op een veilige plaats.
Neem contact op met een PEUGEOT-dealer of
een gekwalificeerde werkplaats.
Full Park Assist
Lees de algemene adviezen over het gebruik
van de rij- en parkeerhulpsystemen.
Dit systeem biedt actieve parkeerhulp bij
auto's met de automatische transmissie
EAT8; het detecteert een vrije parkeerplek
parallel aan of haaks op de rijbaan en voert de
parkeermanoeuvre uit. De bestuurder hoeft niets
te doen. Met dit systeem kunt u ook automatisch
uit een parkeerplek parallel aan de rijbaan rijden.
Het systeem regelt het sturen, de rijrichting,
het accelereren en het remmen. Het systeem
meet beschikbare parkeerplekken en berekent
de afstand tot obstakels met behulp van 12
ultrasoonsensoren in de voor- en achterbumpers
van de auto.
Het systeem zorgt dat de Visiopark 1 of
Visiopark 2 automatisch wordt weergegeven en
dat de parkeerhulp wordt ingeschakeld zodat
de bestuurder de manoeuvre in de gaten kan
houden.
