2020 PEUGEOT 5008 Bruksanvisningar (in Swedish)

103
Säkerhet
5Grupp 0+: från födseln till 13 kgL1
"RÖMER Baby-Safe Plus"
Monteras i bakåtvänt läge.
Grupp 2 och 3: från 15 till 36 kg

Grupp 2 och 3: från 15 till 36 kg
L5
"RÖMER KIDFIX XP"
Kan sättas fast i ISOFIX-fästena i bilen. Barnet hålls fast med bilbältet.
Monteras endast på baksätets baksida. Nackstödet måste tas bort från sätet.Grupp 2 och 3: från 15 till 36 kg

L6
"GRACO Booster"
Barnet hålls fast med bilbältet.
Placeras bara på passagerarsätet fram eller på de yttre baksätena.
Placering av bilbarnstolar som sätts fast med bilbältet
I enlighet med EU:s bestämmelser visar denna tabell alternativen fö\
r installation av universellt godkända (a) bilbarnstolar som säkras med hjälp av bilbältet
baserat på barnets vikt och stolens placering i fordonet.
Barnets vikt /ålder
Säte Frampassagerarens
krockkudde Under 13

kg
(grupperna 0 (b)
och 0+)
Upp till cirka 1 år Från 9 till 18 kg
(grupp 1)
Från cirka 1 till 3 år Från 15 till 25
kg
(grupp 2)
Från cirka 3 till 6 år Från 22 till 36
kg
(grupp 3)
Från cirka 6 till 10 år
Rad 1 (c) Passagerarsäte
med höjdjustering (d)
utan höjdjustering (e)


Inaktiverad: ”OFF” UUUU
Aktiverad: ”ON” XUF UFUF

104
Säkerhet
”ISOFIX” (fästen)
De säten som är avbildade nedan är utrustade
med reglementsenliga ISOFIX-fästen:








Barnets vikt /ålder
Säte Frampassagerarens
krockkudde Under 13

kg
(grupperna 0 (b)
och 0+)
Upp till cirka 1 år Från 9 till 18 kg
(grupp 1)
Från cirka 1 till 3 år Från 15 till 25
kg
(grupp 2)
Från cirka 3 till 6 år Från 22 till 36
kg
(grupp 3)
Från cirka 6 till 10 år
Rad 2 (f) Baksäten (c) (g)


U UUU


Rad 3 (f)Ytterplatser i baksätet
UUUU
U: Plats som är lämplig för installation av en
bilbarnstol som sätts fast med bilbältet
och som är godkänd för bakåt- och/eller
framåtvänd användning.
UF: Plats anpassad för installation av en
bilbarnstol som sätts fast med bilbältet och
är universellt godkänd för ”framåtvänd”
användning.
X: Plats som inte är lämplig för installationen
av en bilbarnstol för angiven viktgrupp.
(a) Universell bilbarnstol: bilbarnstol som kan
monteras i alla bilar och fästs med bilbältet. (b)
Grupp 0: från födseln till 10
kg.


Babyskydd och ”bilsängar” får inte monteras
på frampassagerarsätet.


Babyskydd och ”bilsängar” får inte monteras
på frampassagerarsätet eller på 3e raden.
(c) Ta reda på gällande lagstiftning i det land
där du kör innan du monterar en bilbarnstol
på denna plats.
(d) Maximalt höjdläge (e)
Upprätt ryggstöd.
(f) Gör så här när du ska montera en bakåt-
eller framåtvänd bilbarnstol i baksätet:
flytta framsätet framåt och räta sedan upp
ryggstödet för att skapa tillräckligt med plats
för barnstolen och för barnets ben.
(g)


En bilbarnstol med stödben får aldrig
installeras på mittplatsen i baksätet.

105
Säkerhet
5”ISOFIX” (fästen)
De säten som är avbildade nedan är utrustade
med reglementsenliga ISOFIX-fästen:








* Beroende på utförande.
Det finns tre ringar för varje sätes som indikeras
genom märkningen:
–
Två ringar
A, placerade mellan sätets
ryggstöd och sits.








De två reglarna för ISOFIX-bilbarnstolar är
säkrade till dem.
–

En ring
B placerad bakom sätet, och som
kallas ÖVRE REMMEN, för fäste av säten som
anpassas med en övre rem.




Framsäten

106
Säkerhet
Placering av ISOFIX-barnstolar
I enlighet med EU:s bestämmelser anges i följande tabell möjlig\
heterna att montera ISOFIX-barnstolar på de platser i bilen som är\
utrustade med
ISOFIX-fästen.
På universella och halvuniversella ISOFIX-barnstolar anges dess storl\
eksklass, som anges med en bokstav mellan A och G, på bilbarnstolen bredvid
i-Size-logotypen.







* Beroende på försäljningsland.
Baksäten
Det här systemet förhindrar att bilbarnstolen
tippar framåt vid en frontalkrock.
ISOFIX-fästsystemet ger snabb, pålitlig och
säker montering av en bilbarnstol i bilen.
Gör så här för att sätta fast barnstolen i ÖVRE
REMMEN:
►
T
a bort och lägg undan nackstödet innan du
installerar barnstolen på denna plats (sätt tillbaka
det när barnstolen tas bort).
►

Dra remmen på barnstolen bakom
ryggstödet, mellan nackstödets två
förankringspunkter

.
►

Fäst den övre remmens krok i ring

B
.
►

Dra åt den övre remmen.
Innan du installerar en ISOFIX-
barnstol på vänster plats i
baksätet ska du först flytta mittplatsens
bilbälte mot bilens mitt, så att bältesfunktionen
inte störs.
En felaktig monterad bilbarnstol i en bil
äventyrar barnets skydd i händelse av en
kollision.
Följ noggrant monteringsföreskrifterna i
installationsanvisningen som medföljer
bilbarnstolen.
Titta i sammanfattningstabellen för information om montering av ISOFIX-
bilbarnstolar i fordonet.
Rekommenderade
ISOFIX-barnstolar
Se även barnstolstillverkarens
installationsanvisningar för att få reda på
hur barnstolen ska installeras och tas bort.
"RÖMER Baby-Safe Plus med ISOFIX-underrede"(storleksklass: E)
Grupp 0+: från födseln till 13 kg


Installeras bakåtvänd med ett ISOFIX- underrede som sätts fast i ringarna A.
Underredet har ett stödben som är ställbart i höjdled och som ska stödja mot bilens golv.
Denna bilbarnstol kan också sättas fast med ett säkerhetsbälte. I så fall är det bara själva babyskyddet som används och som måste sättas fast på sätet med trepunktsbältet.

107
Säkerhet

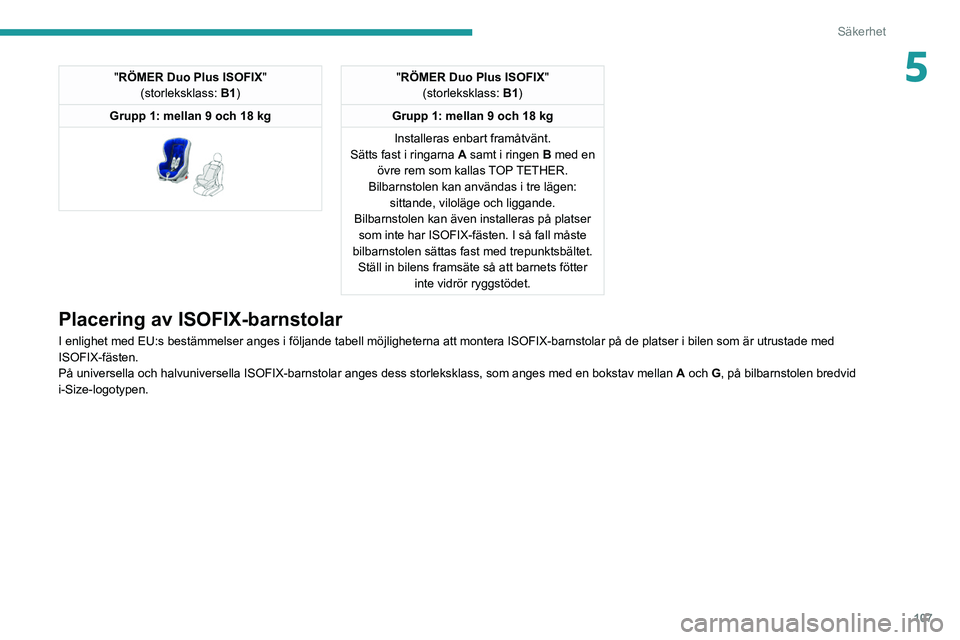

5"RÖMER Duo Plus ISOFIX"
(storleksklass: B1)
Grupp 1: mellan 9 och 18 kg


"RÖMER Duo Plus ISOFIX "
(storleksklass: B1)
Grupp 1: mellan 9 och 18 kg Installeras enbart framåtvänt.
Sätts fast i ringarna A samt i ringen B med en övre rem som kallas TOP TETHER.
Bilbarnstolen kan användas i tre lägen: sittande, viloläge och liggande.
Bilbarnstolen kan även installeras på platser som inte har ISOFIX-fästen. I så fall måste
bilbarnstolen sättas fast med trepunktsbältet. Ställ in bilens framsäte så att barnets fötter inte vidrör ryggstödet.
Placering av ISOFIX-barnstolar
I enlighet med EU:s bestämmelser anges i följande tabell möjlig\
heterna att montera ISOFIX-barnstolar på de platser i bilen som är\
utrustade med
ISOFIX-fästen.
På universella och halvuniversella ISOFIX-barnstolar anges dess storl\
eksklass, som anges med en bokstav mellan A och G, på bilbarnstolen bredvid
i-Size-logotypen.

108
Säkerhet
Barnets vikt/ålder

Under 10 kg
(grupp 0)
Upp till cirka 6 månader Under 10
kg
Under 13 kg
(grupp 0)
(grupp 0+)
Upp till cirka 1 år Från 9 till 18 kg
(grupp 1)
Från cirka 1 till 3 år
Typ av ISOFIX-bilbarnstol Babyskydd”Bakåtvänd” ”Bakåtvänd” ”Framåtvänd”
Storleksklass ISOFIX F G C D E C D A B B1
Säte Frampassagerarens
krockkudde
Rad 1 (a) Passagerarsäte
med eller utan höjdjustering Inaktiverad: "OFF"
XIL ILIUF/IL
Aktiverad: ”ON” XXXIUF/IL
Rad 2 Ytterplatser i baksätet IL (b)
ILILIUF/IL
Mittplats i baksätet Ej ISOFIX

109
Säkerhet
5Barnets vikt/ålder

Under 10 kg
(grupp 0)
Upp till cirka 6 månader Under 10
kg
Under 13 kg
(grupp 0)
(grupp 0+)
Upp till cirka 1 år Från 9 till 18 kg
(grupp 1)
Från cirka 1 till 3 år
Typ av ISOFIX-bilbarnstol Babyskydd”Bakåtvänd” ”Bakåtvänd” ”Framåtvänd”
Storleksklass ISOFIX F G C D E C D A B B1
Säte Frampassagerarens
krockkudde
Rad 1 (a) Passagerarsäte
med eller utan höjdjustering Inaktiverad: "OFF"
Ej ISOFIX
Aktiverad: ”ON”
Rad 2 Baksätet bakom föraren X
IL (b) IL ILIUF/IL
I baksätet bakom
frampassageraren IL (b)
X IL ILIUF/IL
Mittplats i baksätet X
IL ILIUF/IL
Rad 3 Ytterplatser i baksätet Ej ISOFIX
IUF: Sittplats lämplig för montering av bilbarnstolen Isofix Universell i Framåtvänt läge, som fästs med den övre remmen.
IL:

Sittplats lämplig för montering av bilbarnstolen Isofix Semi-Universell antingen som:
–

bakåtvänd montering, utrustad med övre rem eller stödben.
–


framåtvänd montering, med ett stödben.
–


ett babyskydd utrustat med en övre rem eller ett stödben.
Se motsvarande avsnitt för mer information om fastsättning av den \
övre remmen med ISOFIX-fästen

.
X: Sittplats som är olämplig för installation av en ISOFIX eller \
ett babyskydd för den angivna viktgruppen.

11 0
Säkerhet
(a) Ta reda på vilken lagstiftning som gäller i ditt land innan du plac\
erar ett barn på denna plats.
(b) Om ett babyskydd monteras på denna plats kan det hindra att en eller flera platser i samma rad används.
Bilbarnstolar av typ i-Size
i-Size-bilbarnstolar är försedda med två reglar som sätts fa\
st i de båda ringarna A.
i-Size-bilbarnstolar är även försedda med:
–

antingen en övre rem som sätts fast i ringen B

.
–

eller ett stödben som stödjer mot bilgolvet, och som är kompati\
belt med den godkända i-Size-stolplaceringen.
Deras uppgift är att förhindra att bilbarnstolen tippar framåt om en kollision skulle inträffa.
Se motsvarande avsnitt för mer information om ISOFIX-fästen

.
I enlighet med EU-förordningen visar denna tabell vilka möjligheter som finns att installera bilbarnstolar av typen i-Size på platser som är försedda med
”ISOFIX”-fästen som godkänts för i-Size i bilen.


Säte
Frampassagerarens
krockkudde i-Size-barnstolar
i-Size-barnstolar
Rad 1 (a) Passagerarsäte
med eller utan höjdjustering


Inaktiverad: ”OFF” i-UEj i-Size
Aktiverad: ”ON” i-UFEj i-Size
