2020 PEUGEOT 5008 Bruksanvisningar (in Swedish)

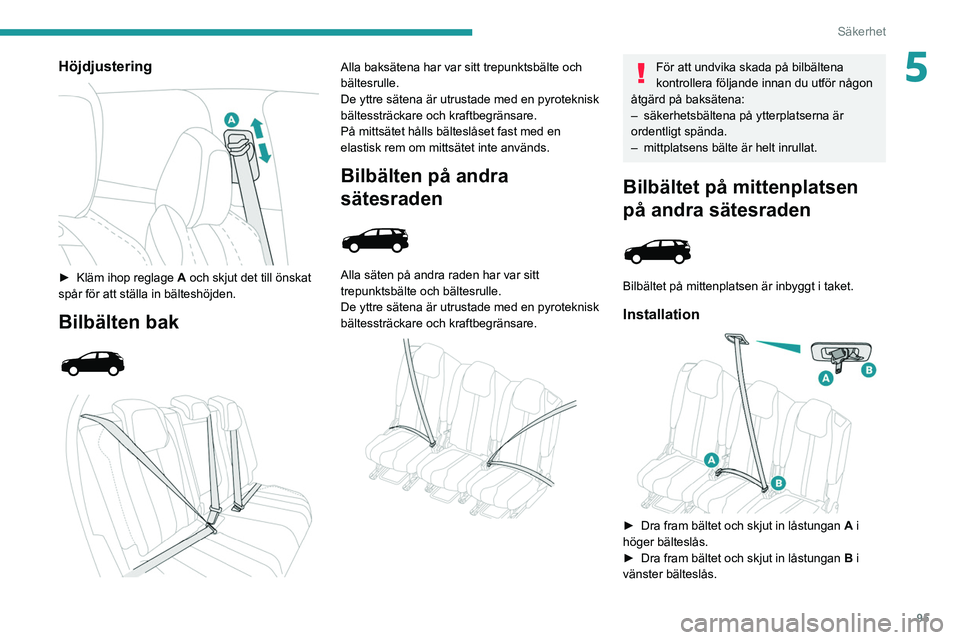

95
Säkerhet
5Höjdjustering

► Kläm ihop reglage A och skjut det till önskat
spår för att ställa in bälteshöjden.
Bilbälten bak



Alla baksätena har var sitt trepunktsbälte och
bältesrulle.
De yttre sätena är utrustade med en pyroteknisk
bältessträckare och kraftbegränsare.
På mittsätet hålls bälteslåset fast med en
elastisk rem om mittsätet inte används.
Bilbälten på andra
sätesraden


Alla säten på andra raden har var sitt
trepunktsbälte och bältesrulle.
De yttre sätena är utrustade med en pyroteknisk
bältessträckare och kraftbegränsare.


För att undvika skada på bilbältena
kontrollera följande innan du utför någon
åtgärd på baksätena:
–

säkerhetsbältena på ytterplatserna är
ordentligt spända.
–


mittplatsens bälte är helt inrullat.
Bilbältet på mittenplatsen
på andra sätesraden


Bilbältet på mittenplatsen är inbyggt i taket.
Installation

► Dra fram bältet och skjut in låstungan A i
höger bälteslås.
►

Dra fram bältet och skjut in låstungan B

i
vänster bälteslås.

96
Säkerhet
Vid en hastighet över 20 km/h blinkar dessa
varningslampor tillsammans med en ljudsignal
som ökar i styrka under ca två minuter. Efter två
minuter förblir dessa varningslampor tända så
länge de främre bilbälten inte är fästa.
Inte fastspänt bak
När tändningen slås på, med motorn igång eller
fordonet rör sig med en hastighet under 20
km/h, tänds varningslampan och motsvarande
kontrollampor i cirka trettio sekunder, om en eller
flera bakre bilbälten inte är fästa.
Inte fastspänt
När tändningen är påslagen tänds
varningslampan och motsvarande kontrollampor
om föraren och/eller frampassageraren tar av
sina bilbälten.
Vid en hastighet över 20 km/h blinkar dessa
varningslampor tillsammans med en ljudsignal
i två minuter. Efter denna tid förblir dessa
varningslampor tända så länge bilbältena inte
är fästa.
Råd
Föraren ska försäkra sig om att
passagerarna använder bilbältena på rätt
sätt och att alla är korrekt fastspända innan
bilen startas.
Överallt i fordonet måste du alltid fästa
säkerhetsbältet, även för korta resor.
Använd det bälteslås som hör till sittplatsen,
annars fyller det inte sin funktion.
► Kontrollera att varje bälte är ordentligt
fastspänt genom att dra i remmen.
Borttagning och förvaring
► Tryck på den röda knappen på bälteslås
B,och därefter på den svarta knappen på
bälteslås A.
►

Håll i bältet när det rullas in och för låstungan
B

, därefter A till magneten vid fästpunkten i
taket.
Bilbälten på tredje
sätesraden


Installation
► Dra fram bältet och skjut in låstungan i
bälteslåset.
►

Kontrollera låsningen genom att dra i
remmen.
Borttagning och förvaring

► Tryck på den röda knappen på låset och dra
ut låstungan.
►

Följ med bältets rörelse tills det är helt
upprullat.
►


Använd den magnetiska fästanordningen för
att lägga bilbältet platt mot bagageutrymmets
panel.
Kontrollera att bilbältena alltid är fixerade
när de inte används.
Varningslampor för lossade
bilbälten






Varningslampa för ej fastspänt
säkerhetsbälte
Den tänds med rött sken i både
instrumentpanelen och frampassagerarens
krockkudde och bältesvarningslampan när
systemet upptäcker att ett säkerhetsbälte inte är
fäst eller är lossat.
Kontrollampa för identifiering av inte
fastspända/lossade bilbälten
De röda kontrollamporna på displayen visar
platsen för bilbälten som inte är fästa eller
lossade.
Inte fastspänt fram
När tändningen slås på tänds varningslampan
och motsvarande kontrollampa om föraren och/
eller den främre passageraren inte har fäst
bilbältet.

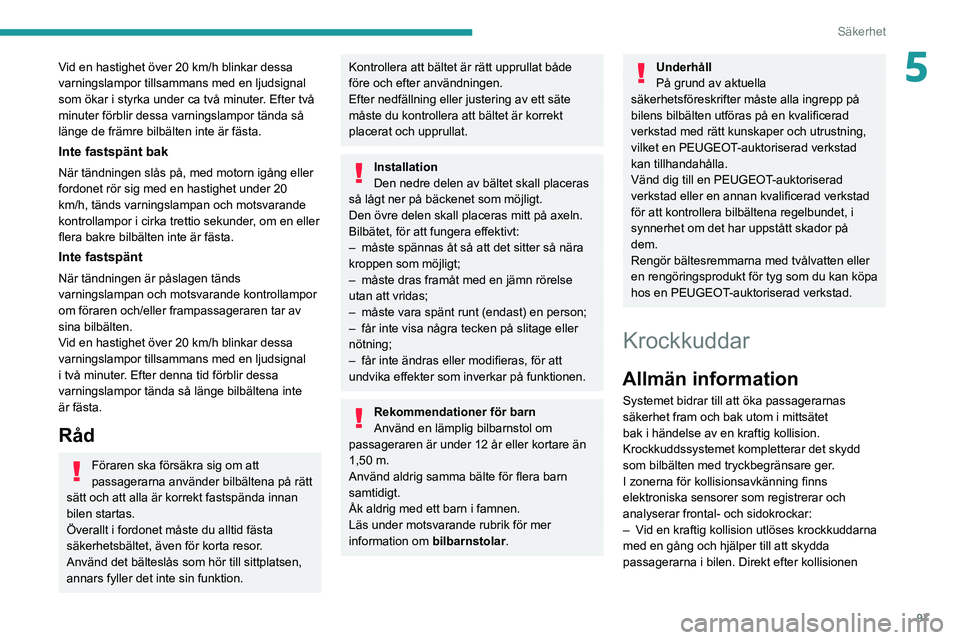

97
Säkerhet
5Vid en hastighet över 20 km/h blinkar dessa
varningslampor tillsammans med en ljudsignal
som ökar i styrka under ca två minuter. Efter två
minuter förblir dessa varningslampor tända så
länge de främre bilbälten inte är fästa.
Inte fastspänt bak
När tändningen slås på, med motorn igång eller
fordonet rör sig med en hastighet under 20
km/h, tänds varningslampan och motsvarande
kontrollampor i cirka trettio sekunder, om en eller
flera bakre bilbälten inte är fästa.
Inte fastspänt
När tändningen är påslagen tänds
varningslampan och motsvarande kontrollampor
om föraren och/eller frampassageraren tar av
sina bilbälten.
Vid en hastighet över 20 km/h blinkar dessa
varningslampor tillsammans med en ljudsignal
i två minuter. Efter denna tid förblir dessa
varningslampor tända så länge bilbältena inte
är fästa.
Råd
Föraren ska försäkra sig om att
passagerarna använder bilbältena på rätt
sätt och att alla är korrekt fastspända innan
bilen startas.
Överallt i fordonet måste du alltid fästa
säkerhetsbältet, även för korta resor.
Använd det bälteslås som hör till sittplatsen,
annars fyller det inte sin funktion.
Kontrollera att bältet är rätt upprullat både
före och efter användningen.
Efter nedfällning eller justering av ett säte
måste du kontrollera att bältet är korrekt
placerat och upprullat.
Installation
Den nedre delen av bältet skall placeras
så lågt ner på bäckenet som möjligt.
Den övre delen skall placeras mitt på axeln.
Bilbätet, för att fungera effektivt:
–

måste spännas åt så att det sitter så nära
kroppen som möjligt;
–


måste dras framåt med en jämn rörelse
utan att vridas;
–


måste vara spänt runt (endast) en person;
–


får inte visa några tecken på slitage eller
nötning;
–


får inte ändras eller modifieras, för att
undvika effekter som inverkar på funktionen.
Rekommendationer för barn
Använd en lämplig bilbarnstol om
passageraren är under 12 år eller kortare än
1,50 m.
Använd aldrig samma bälte för flera barn
samtidigt.
Åk aldrig med ett barn i famnen.
Läs under motsvarande rubrik för mer
information om bilbarnstolar.
Underhåll
På grund av aktuella
säkerhetsföreskrifter måste alla ingrepp på
bilens bilbälten utföras på en kvalificerad
verkstad med rätt kunskaper och utrustning,
vilket en PEUGEOT-auktoriserad verkstad
kan tillhandahålla.
Vänd dig till en PEUGEOT-auktoriserad
verkstad eller en annan kvalificerad verkstad
för att kontrollera bilbältena regelbundet, i
synnerhet om det har uppstått skador på
dem.
Rengör bältesremmarna med tvålvatten eller
en rengöringsprodukt för tyg som du kan köpa
hos en PEUGEOT-auktoriserad verkstad.
Krockkuddar
Allmän information
Systemet bidrar till att öka passagerarnas
säkerhet fram och bak utom i mittsätet
bak i händelse av en kraftig kollision.
Krockkuddssystemet kompletterar det skydd
som bilbälten med tryckbegränsare ger.
I zonerna för kollisionsavkänning finns
elektroniska sensorer som registrerar och
analyserar frontal- och sidokrockar:
–

V
id en kraftig kollision utlöses krockkuddarna
med en gång och hjälper till att skydda
passagerarna i bilen. Direkt efter kollisionen

98
Säkerhet
Skyddar föraren och frampassageraren i
händelse av en kraftig sidokollision, för att
begränsa riskerna för skador på överkroppen,
mellan höften och axeln.
Varje sidokrockkudde är integrerad i ryggstödets
stomme, på dörrsidan.
När krockkuddarna löser ut
Krockkuddarna löser ut på den sida av bilen som
utsätts för en kraftig sidokollision mot hela eller
en del av sidokrockzonen B.
Sidokrockkudden blåses upp mellan höften
och axeln på passageraren och motsvarande
dörrpanel.
Krockgardiner
Det här är ett system som ökar förarens
och passagerarnas säkerhet vid kraftiga
sidokollisioner (utom på mittplatsen bak), genom
att minska riskerna för skador på sidan av
huvudet.
Alla krockgardiner är inbyggda i stolparna och
den övre delen av kupén.
När krockkuddarna löser ut
Löser ut samtidigt som motsvarande
sidokrockkudde vid en kraftig sidokollision mot
hela eller en del av sidokrockzonen B.
Krockgardinen blåses upp mellan passagerarna
fram och bak och motsvarande fönster.
töms krockkuddarna snabbt på luft så att de inte
hindrar sikten eller möjligheten att ta sig ut.
–

V
id en mindre kollision, en bakre kollision
och under vissa överrullningsförhållanden
utlöses möjligen inte krockkuddarna. Endast
säkerhetsbältet hjälper till att skydda dig i dessa
situationer.
Kollisionskraften beror på typen av hinder och
bilens hastighet i kollisionsögonblicket.
Krockkuddarna fungerar inte med
tändningen frånslagen.
Den här utrustningen utlöses bara en gång.
Om en andra krock skulle inträffa (vid samma
olycka eller vid en ny) kommer krockkudden
inte att utlösas.
Zoner för kollisionsavkänning
A. Frontalkrockzon
B. Sidokrockzon
När en eller flera krockkuddar utlöses,
gör detoneringen av den pyrotekniska
* Se motsvarande a vsnitt för mer information om urkoppling av frampassagerarens krockku\
dde.
laddning som ingår i systemet ifrån sig ett ljud
och släpper ut en liten mängd rök.
Denna rök är inte skadlig, men kan ha
irriterade verkan på känsliga personer.
Ljudet vid detonationen, som beror på att en
eller flera krockkuddar löser ut, kan medföra
en lätt nedsättning av hörseln under en kort
tidsperiod.
Krockkuddar fram

Det här systemet skyddar föraren och den
främre passageraren vid en frontalkrock, i syfte
att begränsa risken för skador på huvud och
bröstkorg.
Förarens krockkudde är inbyggd i rattcentrum
och frampassagerarens krockkudde sitter i
instrumentbrädan ovanför handskfacket.
De främre krockkuddarna är adaptiva. I
synnerhet blåser de upp sig i en lägre
grad i närvaro av en mindre passagerare,
med sätet inställt i ett framåtriktat
längsgående läge.
När krockkuddarna löser ut
Krockkuddarna löser ut (utom
frampassagerarens krockkudde om den är
urkopplad)* vid en kraftig frontalkrock mot hela
eller en del av den främre krockzonen A.
Krockkuddarna fram blåses upp mellan
bröstkorgen/huvudet framför ratten på
förarsidan och framför instrumentbrädan på
passagerarsidan, för att dämpa rörelsen framåt.
Sidokrockkuddar

99
Säkerhet
5Skyddar föraren och frampassageraren i
händelse av en kraftig sidokollision, för att
begränsa riskerna för skador på överkroppen,
mellan höften och axeln.
Varje sidokrockkudde är integrerad i ryggstödets
stomme, på dörrsidan.
När krockkuddarna löser ut
Krockkuddarna löser ut på den sida av bilen som
utsätts för en kraftig sidokollision mot hela eller
en del av sidokrockzonen B.
Sidokrockkudden blåses upp mellan höften
och axeln på passageraren och motsvarande
dörrpanel.
Krockgardiner
Det här är ett system som ökar förarens
och passagerarnas säkerhet vid kraftiga
sidokollisioner (utom på mittplatsen bak), genom
att minska riskerna för skador på sidan av
huvudet.
Alla krockgardiner är inbyggda i stolparna och
den övre delen av kupén.
När krockkuddarna löser ut
Löser ut samtidigt som motsvarande
sidokrockkudde vid en kraftig sidokollision mot
hela eller en del av sidokrockzonen B.
Krockgardinen blåses upp mellan passagerarna
fram och bak och motsvarande fönster.
Funktionsfel
Om denna varningslampa tänds på
instrumentpanelen, ska du kontakta en
PEUGEOT-verkstad eller en annan kvalificerad
verkstad för kontroll av systemet.
Det finns risk för att krockkuddarna inte löser ut
vid en kraftig krock.
Vid en lättare krock från sidan eller om
bilen välter är det inte säkert att
krockkuddarna aktiveras.
Vid en kollision bakifrån eller framifrån löser
ingen av sidokrockkuddarna ut.
Råd
För att krockkuddarna ska fungera
effektivt är det viktigt att du följer
säkerhetsföreskrifterna nedan.
Ställ in sätet i normalt, upprätt läge.
Sätt fast säkerhetsbältet och kontrollera att
det sitter på rätt sätt.
Placera ingenting mellan passagerarna
och krockkuddarna (barn, husdjur, föremål
etc.). Sätt inte fast och limma ingenting nära
krockkuddarna och inte heller i området där
de blåses upp. Det kan orsaka allvarliga
skador när krockkuddarna blåses upp.
Modifiera aldrig bilens originalutförande.
Detta gäller i synnerhet delarna direkt runt
krockkuddarna.
Efter en olycka eller om bilen har stulits ska
krockkuddssystemet kontrolleras.
Ingrepp i krockkuddssystemen får enbart
utföras på en PEUGEOT-verkstad eller en
annan kvalificerad verkstad.
Även om alla säkerhetsföreskrifter följs finns
risk för personskador och lätta brännskador
på huvud, bröst och armar om krockkuddarna
löser ut. Krockkudden blåses upp nästan
momentant (inom några millisekunder) och
töms sedan samtidigt som den evakuerar
varm gas genom hål som är avsedda för
detta.
Krockkuddar fram
Håll inte i rattekrarna när du kör och lägg
inte händerna på rattnavet.
Sätt inte upp fötterna på instrumentbrädan på
passagerarsidan.
Rök inte i bilen eftersom krockkuddarna kan
ge upphov till brännskador eller skaderisker
när de blåses upp, på grund av glöd från
cigaretter eller pipa.
Ratten får aldrig demonteras, göras hål i eller
utsättas för kraftiga slag eller stötar.
Sätt inte fast något och limma inget på ratten
eller instrumentbrädan, eftersom det kan leda
till skador när krockkuddarna blåses upp.
Sidokrockkuddar
Använd endast godkända
överdragsklädslar som är kompatibla med
sidokrockkuddarnas funktion. Vänd dig till din
PEUGEOT-handlare för en presentation av

100
Säkerhet
Kom ihåg att inte öppna bakrutorna mer än
en tredjedel.
Förse bakrutorna med solskydd för att skydda
små barn mot solsken.
Av säkerhetsskäl ska du inte lämna:
– ett barn ensamt i en bil utan tillsyn,
– ett barn eller ett djur i ett fordon som står i
solen, med stängda fönsterrutor,
– nycklarna inom räckhåll för barn inne i
bilen.
Bilbarnstol bak
Framåtvänd eller bakåtvänd



► Skjut fram det främre bilsätet och räta upp
ryggstödet så att barnet i den framåtvända eller
bakåtvända bilbarnstolen inte vidrör det främre
bilsätet med sina ben.
► Kontrollera att den framåtvända
bilbarnstolens ryggstöd befinner sig så nära
bilsätets ryggstöd som möjligt, och helst ligger
an mot det.
sortimentet med godkända överdragsklädslar
till din bil.
Fäst ingenting och låt ingenting hänga på
sätenas ryggstöd (kläder etc.). Detta kan
förorsaka skador mot bröstkorgen eller armen
om sidokrockkudden aktiveras.
Sitt inte med kroppen onödigt nära dörren.
I framdörrarnas paneler finns
sidokrocksensorer.
En skadad dörr eller oriktigt utförda ingrepp
(ändring eller reparation) på framdörrarna
eller deras innerpaneler kan äventyra
sensorernas funktion – risk för att fel uppstår
på sidokrockkuddarna!
Dessa ingrepp måste utföras av en
PEUGEOT-verkstad eller en annan
kvalificerad verkstad.
Krockgardiner
Fäst ingenting och låt ingenting
hänga från taket eftersom det kan orsaka
huvudskador när krockgardinen löser ut.
Kurvhandtagen i taket får inte demonteras.
De bidrar till att hålla fast krockgardinerna.
Bilbarnstolar
Bestämmelserna för transport av barn är
specifika för varje land. Ta reda på
lagstiftningen i det land där du ska köra.
För maximal säkerhet bör du följa dessa
anvisningar:
–

Enligt EU:s bestämmelser måste barn under
12 år eller under 1,50 m transporteras i
godkända bilbarnstolar som är anpassade
till deras vikt

, på säten som är utrustade med
bilbälten eller ISOFIX-fästen.
–

Statistiskt sett är de säkraste platserna för
transport av barn i bilens baksäte.
–


Barn med en vikt under 9 kg måste färdas
i en bakåtvänd position, oavsett om de sitter
fram eller bak i bilen.
Vi rekommenderar att barn placeras i
baksätena :
–

bakåtvända
bilbarnstolar upp till 3 år,
–

framåtvända bilbarnstolar från cirka

3 år.
Kontrollera att bilbältet är ordentligt
placerat och sträckt.
Om bilbarnstolen har ett stödben ska du
kontrollera att det har fast och stabil kontakt
med golvet.
Råd
En felaktig monterad bilbarnstol
äventyrar barnets skydd i händelse av en
kollision.
Kontrollera att det inte är något bilbälte eller
bälteslås under bilbarnstolen eftersom det
kan göra den instabil.
Kom ihåg att spänna fast bilbältena eller
bilbarnstolens sele med så lite slack som
möjligt runt barnets kropp, även på korta
sträckor.
När bilbarnstolen monteras med hjälp av
bilbältet bör du kontrollera att bältet är
ordentligt sträckt och att barnstolen hålls
fast stadigt på bilsätet. Skjut vid behov fram
passagerarsätet, om läget är ställbart.
Ta bort nackskyddet innan du installerar
en bilbarnstol med ryggstöd på en
passagerarplats.
Kontrollera att nackstödet är väl undanstoppat
eller fastsatt för att undvika att det förvandlas
till en projektil vid en häftig inbromsning. Sätt
tillbaka nackstödet när bilbarnstolen har tagits
bort.
Montering av bälteskudde
Den del av bältet som är avsedd för
bröstkorgen skall placeras på barnets axel
utan att röra vid halsen.
Kontrollera att bältets höftdel ligger an på rätt
sätt över barnets lår.
Använd en bälteskudde med ryggstöd som
har en bältesstyrning i axelhöjd.
Extra skydd
Använd barnlåset för att hindra att
bildörrarna och rutorna i baksätet öppnas av
misstag.

101
Säkerhet
5Kom ihåg att inte öppna bakrutorna mer än
en tredjedel.
Förse bakrutorna med solskydd för att skydda
små barn mot solsken.
Av säkerhetsskäl ska du inte lämna:
–
ett barn ensamt i en bil utan tillsyn,
–


ett barn eller ett djur i ett fordon som står i
solen, med stängda fönsterrutor

,
–

nycklarna inom räckhåll för barn inne i
bilen.
Bilbarnstol bak
Framåtvänd eller bakåtvänd



► Skjut fram det främre bilsätet och räta upp
ryggstödet så att barnet i den framåtvända eller
bakåtvända bilbarnstolen inte vidrör det främre
bilsätet med sina ben.
►

Kontrollera att den framåtvända
bilbarnstolens ryggstöd befinner sig så nära
bilsätets ryggstöd som möjligt, och helst ligger
an mot det.
Om det finns ett hundnät måste
bilbarnstol med ryggstöd
installeras i andra raden.
Mittplats i baksäte

En bilbarnstol med stödben får aldrig installeras
på mittplatsen i baksätet.
Bilbarnstol fram

► Justera passagerarsätet till det högsta och
maximalt bakåtskjutna läget, med ryggstödet
upprätt.
Framåtvänt läge

Låt den främre krockkudden på
passagerarplatsen vara aktiverad.
”Bakåtvänd”

Frampassagerarens krockkudde måste
kopplas ur när en bakåtvänd bilbarnstol
installeras. Annars riskerar barnet att
skadas allvarligt eller förolyckas om
krockkudden löser ut.

102
Säkerhet
Placering av bilbarnstolar som sätts fast med bilbältet
I enlighet med EU:s bestämmelser visar denna tabell alternativen fö\
r installation av universellt godkända (a) bilbarnstolar som säkras med hjälp av bilbältet
baserat på barnets vikt och stolens placering i fordonet.
Barnets vikt/ålder
Säte Frampassagerarens
krockkudde Under 13 kg
(grupperna 0 (b)
och 0+)
Upp till cirka 1 år Från 9 till 18 kg
(grupp 1)
Från cirka 1 till 3 år Från 15 till 25 kg
(grupp 2)
Från cirka 3 till 6 år Från 22 till 36 kg
(grupp 3)
Från cirka 6 till 10 år
Rad 1 (c) Passagerarsäte
med höjdjustering (d)
utan höjdjustering (e)


Inaktiverad: ”OFF” UUUU
Aktiverad: ”ON” XUF UFUF

Varningsetikett - Främre passagerarens
krockkudde


Du måste efterfölja följande instruktioner som
erinras genom varningsetiketten på båda sidor
av passagerarens skyddsgardin:
Passagerarkrockkudden fram MÅSTE vara
inaktiverad om en bakåtvänd bilbarnstol
installeras på denna plats. Annars
riskerar barnet att DÖDAS eller SKADAS
ALLVARLIGT.
Koppla bort
frampassagerarens
krockkudde


Passagerarkrockkudde OFF
För ditt barns säkerhet SKA
frampassagerarens krockkudde
inaktiveras när en bakåtvänd bilbarnstol
monteras i främre passagerarsätet. I annat
fall riskerar barnet att dö eller skadas allvarligt
vid utlösning av krockkudden.
Bilar ej utrustade med reglage för
inaktivering/återaktivering
Installation av en bakåtvänd barnstol på det
främre passagerarsätet är strängt förbjudet.
I annat fall riskerar barnet att dö eller skadas
allvarligt vid utlösning av krockkudden!
Inaktivering/aktivering av
frampassagerarens krockkudde
I bilar anpassade för detta är reglaget placerat
på insidan av handskfacket.


Med tändningen frånslagen:
► Koppla bort krockkudden genom att vrida
nyckeln till läge " OFF".
►

V
rid nyckeln till läge " ON" för att koppla in
den igen.
När tändningen är påslagen:
Denna varningslampa tänds och fortsätter
lysa för att bekräfta inaktiveringen.
Eller
Denna varningslampa tänds i cirka 1
minut för att bekräfta aktiveringen.
Rekommenderade
barnstolar
En serie bilbarnstolar som fästs med hjälp av ett
trepunktsbälte.
Grupp 0+: från födseln till 13 kg
