2020 PEUGEOT 2008 Instrukcja obsługi (in Polish)

183
W razie awarii
8

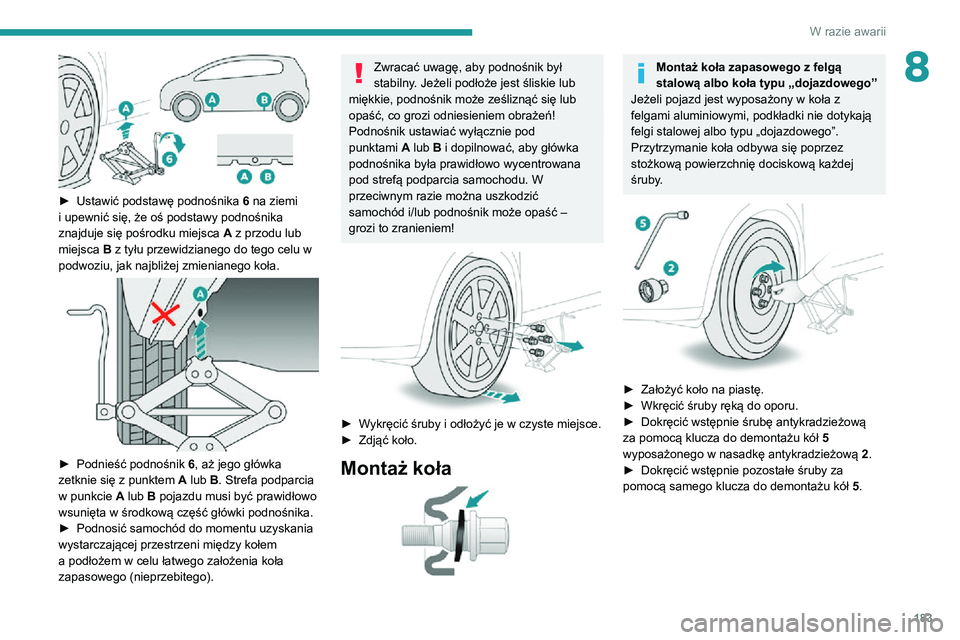

► Ustawić podstawę podnośnika 6 na ziemi
i upewnić się, że oś podstawy podnośnika
znajduje się pośrodku miejsca A z przodu lub miejsca B z tyłu przewidzianego do tego celu w
podwoziu, jak najbliżej zmienianego koła.


► Podnieść podnośnik 6, aż jego główka zetknie się z punktem A lub B. Strefa podparcia w punkcie A lub B pojazdu musi być prawidłowo
wsunięta w środkową część główki podnośnika.
► Podnosić samochód do momentu uzyskania
wystarczającej przestrzeni między kołem
a podłożem w celu łatwego założenia koła
zapasowego (nieprzebitego).
Zwracać uwagę, aby podnośnik był
stabilny. Jeżeli podłoże jest śliskie lub
miękkie, podnośnik może ześliznąć się lub
opaść, co grozi odniesieniem obrażeń!
Podnośnik ustawiać wyłącznie pod
punktami A lub B i dopilnować, aby główka
podnośnika była prawidłowo wycentrowana
pod strefą podparcia samochodu. W
przeciwnym razie można uszkodzić
samochód i/lub podnośnik może opaść –
grozi to zranieniem!


► Wykręcić śruby i odłożyć je w czyste miejsce.► Zdjąć koło.
Montaż koła

Montaż koła zapasowego z felgą
stalową albo koła typu „dojazdowego”
Jeżeli pojazd jest wyposażony w koła z
felgami aluminiowymi, podkładki nie dotykają
felgi stalowej albo typu „dojazdowego”.
Przytrzymanie koła odbywa się poprzez
stożkową powierzchnię dociskową każdej
śruby.


► Założyć koło na piastę.► Wkręcić śruby ręką do oporu.► Dokręcić wstępnie śrubę antykradzieżową za pomocą klucza do demontażu kół 5
wyposażonego w nasadkę antykradzieżową 2.
► Dokręcić wstępnie pozostałe śruby za pomocą samego klucza do demontażu kół 5.

184
W razie awarii
zabrudzeń nie należy zbyt długo kierować strumienia wody na lampy oraz ich oprawy,
aby nie uszkodzić ich warstw ochronnych ani
uszczelek.
Żarówki należy wymieniać po wyłączeniu
zapłonu i po upływie kilku minut od
wyłączenia reflektorów. W przeciwnym razie
może dojść do poważnego poparzenia!
Nie dotykać żarówki palcami. Użyć ściereczki
niepozostawiającej włókien.
Aby nie uszkodzić reflektora, należy stosować
wyłącznie żarówki z filtrem UV.
Uszkodzoną żarówkę należy wymienić
na nową tego samego typu i o takich
samych parametrach. Żarówki należy
wymieniać parami, aby zapewnić jednakową
intensywność światła.
Montaż lamp
Wykonać poszczególne kroki w
kolejności odwrotnej niż przy demontażu.
Reflektory i światła LED
W zależności od wersji są to następujące
reflektory/światła:
– Reflektory w technologii „LED”– Reflektory w technologii Full LED– Przednie światła przeciwmgłowe– Odsadzone światła dzienne– Kierunkowskazy boczne– Lampki boczne

► Opuścić całkowicie samochód.► Złożyć podnośnik 6 i wyciągnąć go spod
samochodu.


► Dokręcić śrubę antykradzieżową za pomocą klucza do demontażu kół 5 wyposażonego w
nasadkę antykradzieżową 2.
► Dokręcić pozostałe śruby za pomocą samego klucza do demontażu kół 5.► Założyć osłony na poszczególne śruby koła (w zależności od wyposażenia).► Schować narzędzia.
Po zmianie koła

Z kołem zapasowym typu
„dojazdowego”
Należy wyłączyć niektóre funkcje
wspomagania jazdy (Active Safety Brake,
Tempomat adaptacyjny itp.).
Nie wolno przekraczać maksymalnej
dopuszczalnej prędkości, tj. 80 km/h.Jazda z zamontowanym więcej niż jednym
kołem zapasowym typu „dojazdowego” jest
zabroniona.
Należy niezwłocznie udać się do ASO
sieci PEUGEOT lub warsztatu
specjalistycznego w celu sprawdzenia
dokręcenia śrub i ciśnienia w kole
zapasowym.
Sprawdzić przebitą oponę. Po wykonaniu
diagnostyki technik poinformuje, czy
opona może być naprawiona, czy musi być
wymieniona.
Wymiana żarówki
W określonych warunkach
atmosferycznych (takich jak niska
temperatura lub wilgotność) na wewnętrznej
powierzchni kloszy reflektorów i świateł
tylnych może pojawić się zaparowanie, co jest
normalnym zjawiskiem. Zaparowanie ustąpi w
ciągu kilku minut od włączenia świateł.
Nigdy nie patrzeć na wiązkę światła
reflektorów LED lub w reflektorów
technologii Full LED ze zbyt bliskiej
odległości: ryzyko poważnego uszkodzenia
wzroku!
Reflektory mają klosz z poliwęglanu
pokryty warstwą ochronną.
– Nie czyścić reflektorów suchą lub
szorstką ściereczką ani środkami
czyszczącymi lub rozpuszczalnikami.
– Używać gąbki i wody z mydłem lub środka o obojętnym pH.– W przypadku korzystania z myjki ciśnieniowej w celu usunięcia silnych

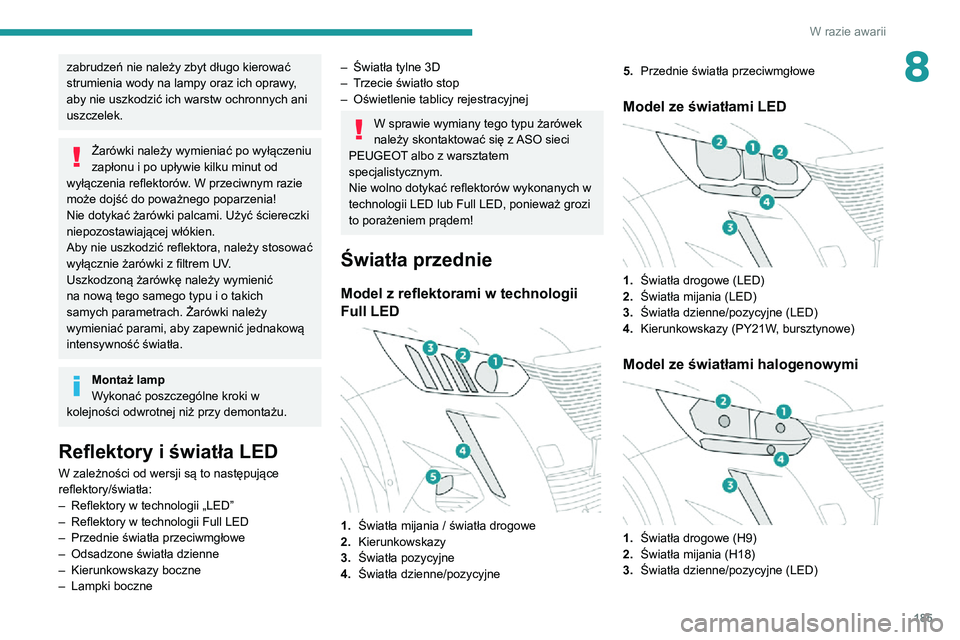

185
W razie awarii
8zabrudzeń nie należy zbyt długo kierować
strumienia wody na lampy oraz ich oprawy,
aby nie uszkodzić ich warstw ochronnych ani
uszczelek.
Żarówki należy wymieniać po wyłączeniu
zapłonu i po upływie kilku minut od
wyłączenia reflektorów. W przeciwnym razie
może dojść do poważnego poparzenia!
Nie dotykać żarówki palcami. Użyć ściereczki
niepozostawiającej włókien.
Aby nie uszkodzić reflektora, należy stosować
wyłącznie żarówki z filtrem UV.
Uszkodzoną żarówkę należy wymienić
na nową tego samego typu i o takich
samych parametrach. Żarówki należy
wymieniać parami, aby zapewnić jednakową
intensywność światła.
Montaż lamp
Wykonać poszczególne kroki w
kolejności odwrotnej niż przy demontażu.
Reflektory i światła LED
W zależności od wersji są to następujące
reflektory/światła:
– Reflektory w technologii „LED”– Reflektory w technologii Full LED– Przednie światła przeciwmgłowe– Odsadzone światła dzienne– Kierunkowskazy boczne– Lampki boczne
– Światła tylne 3D– Trzecie światło stop– Oświetlenie tablicy rejestracyjnej
W sprawie wymiany tego typu żarówek
należy skontaktować się z ASO sieci
PEUGEOT albo z warsztatem specjalistycznym.
Nie wolno dotykać reflektorów wykonanych w
technologii LED lub Full LED, ponieważ grozi
to porażeniem prądem!
Światła przednie
Model z reflektorami w technologii
Full LED


1. Światła mijania / światła drogowe
2. Kierunkowskazy
3. Światła pozycyjne
4. Światła dzienne/pozycyjne 5.
Przednie światła przeciwmgłowe
Model ze światłami LED

1.Światła drogowe (LED)
2. Światła mijania (LED)
3. Światła dzienne/pozycyjne (LED)
4. Kierunkowskazy (PY21W, bursztynowe)
Model ze światłami halogenowymi

1.Światła drogowe (H9)
2. Światła mijania (H18)
3. Światła dzienne/pozycyjne (LED)

186
W razie awarii
► Obrócić oprawę żarówki o ćwierć obrotu i ją wyjąć.► Obrócić żarówkę o ćwierć obrotu i ją wymienić.
W przypadku wymieniania żarówki po
upływie kilku minut od wyłączenia
zapłonu należy uważać, aby nie dotknąć
tłumika, ponieważ grozi to oparzeniem!
Wymiana bezpiecznika
Dostęp do narzędzi
Szczypce znajdują się za pokrywą skrzynki
bezpieczników.
W zależności od wersji:


► Odpiąć pokrywę, odciągając najpierw lewą górną część, a następnie prawą.
► Zdjąć całkowicie pokrywę.► Wyciągnąć szczypce z gniazda.

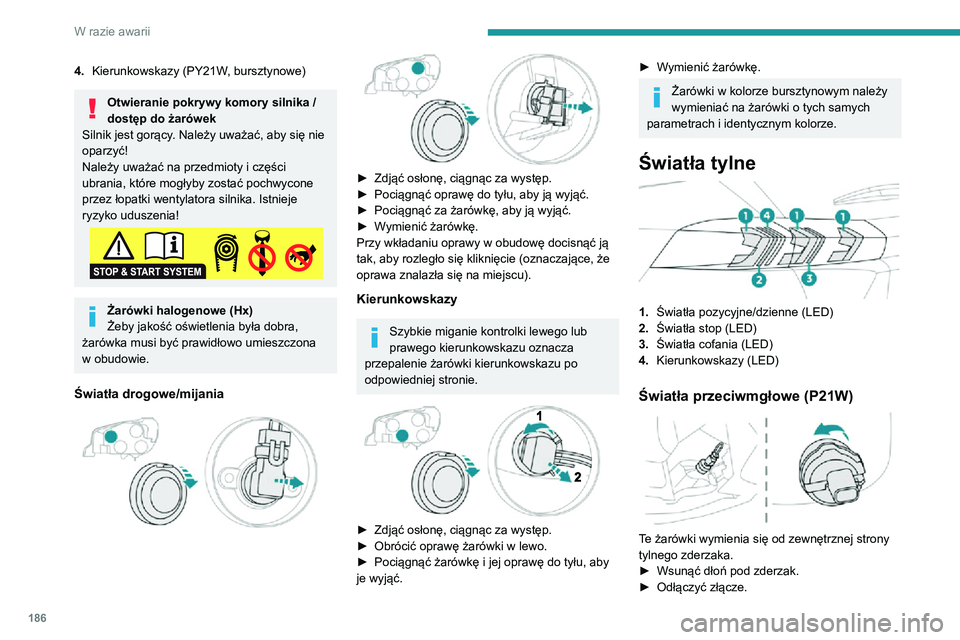

4.Kierunkowskazy (PY21W, bursztynowe)
Otwieranie pokrywy komory silnika /
dostęp do żarówek
Silnik jest gorący. Należy uważać, aby się nie
oparzyć!
Należy uważać na przedmioty i części
ubrania, które mogłyby zostać pochwycone
przez łopatki wentylatora silnika. Istnieje
ryzyko uduszenia!
Żarówki halogenowe (Hx)
Żeby jakość oświetlenia była dobra,
żarówka musi być prawidłowo umieszczona
w obudowie.
Światła drogowe/mijania



► Zdjąć osłonę, ciągnąc za występ.► Pociągnąć oprawę do tyłu, aby ją wyjąć.► Pociągnąć za żarówkę, aby ją wyjąć.► Wymienić żarówkę.Przy wkładaniu oprawy w obudowę docisnąć ją
tak, aby rozległo się kliknięcie (oznaczające, że
oprawa znalazła się na miejscu).
Kierunkowskazy
Szybkie miganie kontrolki lewego lub
prawego kierunkowskazu oznacza
przepalenie żarówki kierunkowskazu po
odpowiedniej stronie.


► Zdjąć osłonę, ciągnąc za występ.► Obrócić oprawę żarówki w lewo.► Pociągnąć żarówkę i jej oprawę do tyłu, aby je wyjąć.
► Wymienić żarówkę.
Żarówki w kolorze bursztynowym należy
wymieniać na żarówki o tych samych
parametrach i identycznym kolorze.
Światła tylne

1. Światła pozycyjne/dzienne (LED)
2. Światła stop (LED)
3. Światła cofania (LED)
4. Kierunkowskazy (LED)
Światła przeciwmgłowe (P21W)

Te żarówki wymienia się od zewnętrznej strony
tylnego zderzaka.
► Wsunąć dłoń pod zderzak.► Odłączyć złącze.

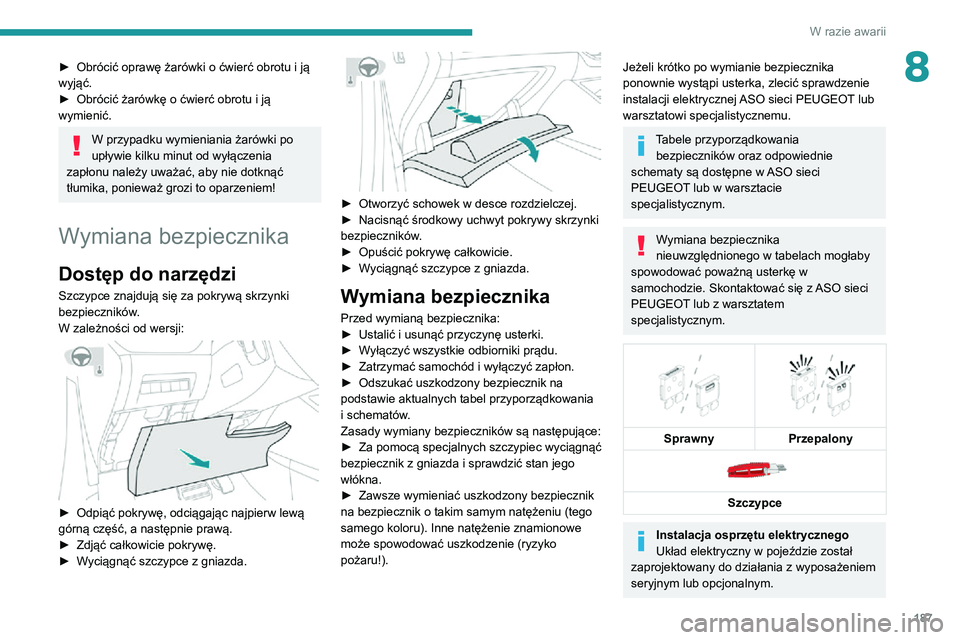

187
W razie awarii
8► Obrócić oprawę żarówki o ćwierć obrotu i ją wyjąć.► Obrócić żarówkę o ćwierć obrotu i ją wymienić.
W przypadku wymieniania żarówki po
upływie kilku minut od wyłączenia
zapłonu należy uważać, aby nie dotknąć
tłumika, ponieważ grozi to oparzeniem!
Wymiana bezpiecznika
Dostęp do narzędzi
Szczypce znajdują się za pokrywą skrzynki
bezpieczników.
W zależności od wersji:


► Odpiąć pokrywę, odciągając najpierw lewą górną część, a następnie prawą.
► Zdjąć całkowicie pokrywę.► Wyciągnąć szczypce z gniazda.

► Otworzyć schowek w desce rozdzielczej.► Nacisnąć środkowy uchwyt pokrywy skrzynki bezpieczników.► Opuścić pokrywę całkowicie.► Wyciągnąć szczypce z gniazda.
Wymiana bezpiecznika
Przed wymianą bezpiecznika:► Ustalić i usunąć przyczynę usterki.► Wyłączyć wszystkie odbiorniki prądu.► Zatrzymać samochód i wyłączyć zapłon.► Odszukać uszkodzony bezpiecznik na podstawie aktualnych tabel przyporządkowania
i schematów.
Zasady wymiany bezpieczników są następujące:
► Za pomocą specjalnych szczypiec wyciągnąć bezpiecznik z gniazda i sprawdzić stan jego
włókna.
► Zawsze wymieniać uszkodzony bezpiecznik na bezpiecznik o takim samym natężeniu (tego
samego koloru). Inne natężenie znamionowe
może spowodować uszkodzenie (ryzyko
pożaru!).
Jeżeli krótko po wymianie bezpiecznika
ponownie wystąpi usterka, zlecić sprawdzenie
instalacji elektrycznej ASO sieci PEUGEOT lub
warsztatowi specjalistycznemu.
Tabele przyporządkowania
bezpieczników oraz odpowiednie
schematy są dostępne w ASO sieci
PEUGEOT lub w warsztacie
specjalistycznym.
Wymiana bezpiecznika
nieuwzględnionego w tabelach mogłaby
spowodować poważną usterkę w
samochodzie. Skontaktować się z ASO sieci
PEUGEOT lub z warsztatem
specjalistycznym.


Sprawny
Przepalony

Szczypce
Instalacja osprzętu elektrycznego
Układ elektryczny w pojeździe został
zaprojektowany do działania z wyposażeniem
seryjnym lub opcjonalnym.

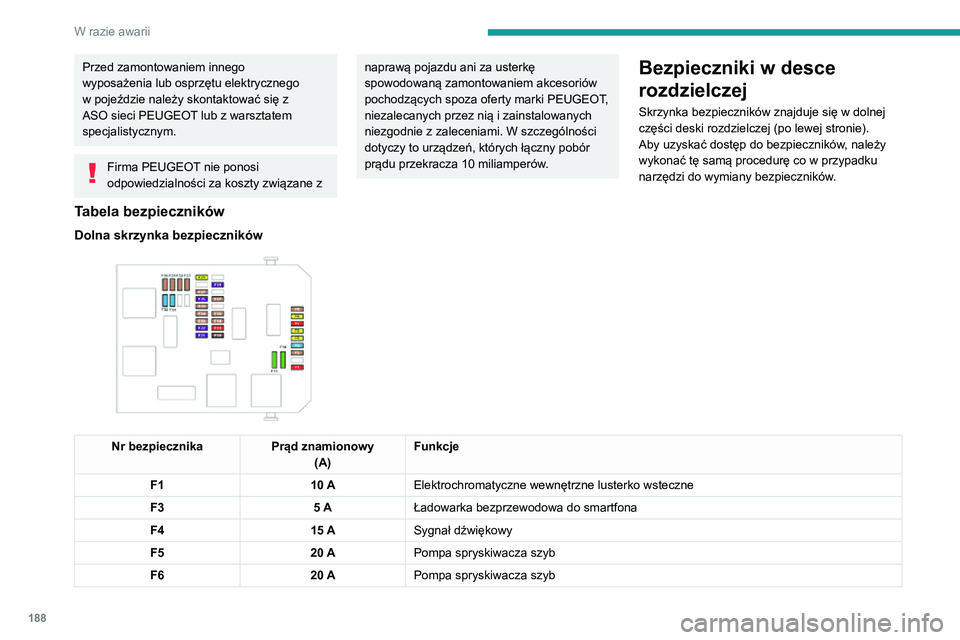

188
W razie awarii
Przed zamontowaniem innego
wyposażenia lub osprzętu elektrycznego
w pojeździe należy skontaktować się z
ASO sieci PEUGEOT lub z warsztatem
specjalistycznym.
Firma PEUGEOT nie ponosi
odpowiedzialności za koszty związane z
naprawą pojazdu ani za usterkę
spowodowaną zamontowaniem akcesoriów
pochodzących spoza oferty marki PEUGEOT,
niezalecanych przez nią i zainstalowanych
niezgodnie z zaleceniami. W szczególności
dotyczy to urządzeń, których łączny pobór
prądu przekracza 10 miliamperów.
Bezpieczniki w desce
rozdzielczej
Skrzynka bezpieczników znajduje się w dolnej
części deski rozdzielczej (po lewej stronie).
Aby uzyskać dostęp do bezpieczników, należy
wykonać tę samą procedurę co w przypadku
narzędzi do wymiany bezpieczników.
Tabela bezpieczników
Dolna skrzynka bezpieczników

Nr bezpiecznikaPrąd znamionowy
(A) Funkcje
F1
10 AElektrochromatyczne wewnętrzne lusterko wsteczne
F3 5 AŁadowarka bezprzewodowa do smartfona
F4
15 ASygnał dźwiękowy
F5 20 APompa spryskiwacza szyb
F6 20 APompa spryskiwacza szyb

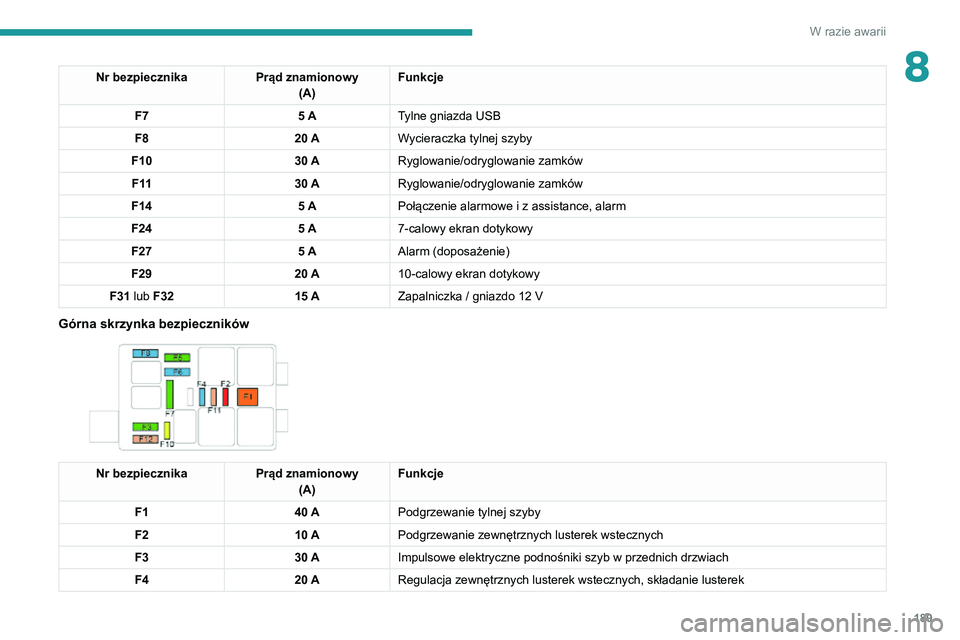

189
W razie awarii
8Nr bezpiecznikaPrąd znamionowy
(A) Funkcje
F7 5 ATylne gniazda USB
F8 20 AWycieraczka tylnej szyby
F10 30 ARyglowanie/odryglowanie zamków
F 11 30 ARyglowanie/odryglowanie zamków
F14 5 APołączenie alarmowe i z assistance, alarm
F24 5 A7-calowy ekran dotykowy
F27 5 AAlarm (doposażenie)
F29 20 A10-calowy ekran dotykowy
F31 lub F32 15 A
Zapalniczka / gniazdo 12 V
Górna skrzynka bezpieczników

Nr bezpiecznikaPrąd znamionowy
(A) Funkcje
F1 40 APodgrzewanie tylnej szyby
F2 10 APodgrzewanie zewnętrznych lusterek wstecznych
F3 30 AImpulsowe elektryczne podnośniki szyb w przednich drzwiach
F4 20 ARegulacja zewnętrznych lusterek wstecznych, składanie lusterek

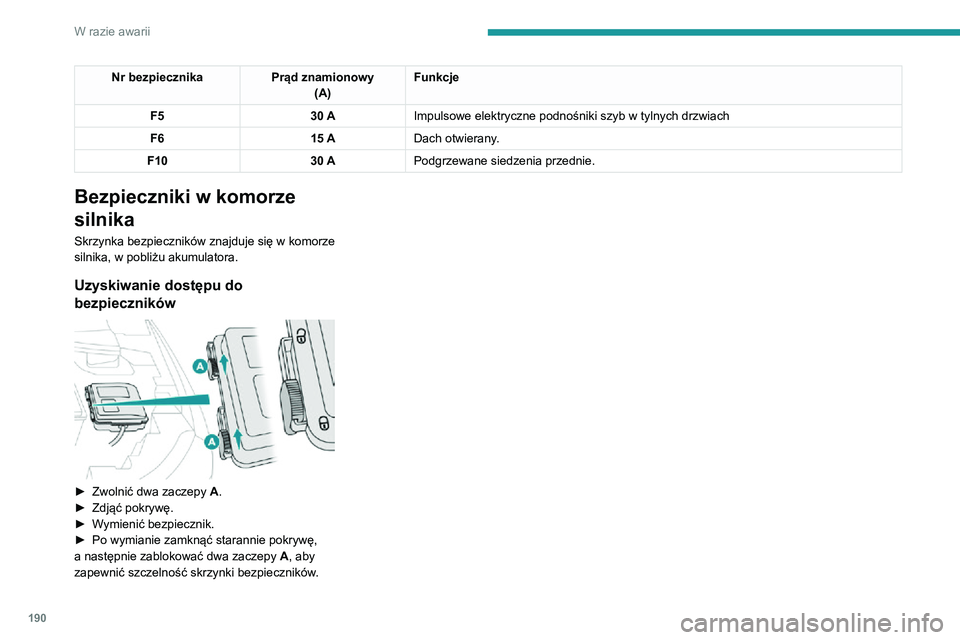

190
W razie awarii
Tabela przyporządkowania bezpieczników

Nr bezpiecznikaPrąd znamionowy
(A) Funkcje
F16 20 AOgrzewanie przedniej szyby
F18
10 APrawe halogenowe światło drogowe
F19
10 ALewe halogenowe światło drogowe
F29 40 AWycieraczki przedniej szyby
Akumulator 12 V /
zasilania akcesoriów
Sposób postępowania w przypadku
uruchamiania silnika z innego akumulatora lub
ładowania rozładowanego akumulatora.
Nr bezpiecznika Prąd znamionowy
(A) Funkcje
F5 30 AImpulsowe elektryczne podnośniki szyb w tylnych drzwiach
F6 15 ADach otwierany.
F10 30 APodgrzewane siedzenia przednie.
Bezpieczniki w komorze
silnika
Skrzynka bezpieczników znajduje się w komorze
silnika, w pobliżu akumulatora.
Uzyskiwanie dostępu do
bezpieczników


► Zwolnić dwa zaczepy A.► Zdjąć pokrywę.► Wymienić bezpiecznik.► Po wymianie zamknąć starannie pokrywę, a następnie zablokować dwa zaczepy A, aby
zapewnić szczelność skrzynki bezpieczników.
